通信原理大型实验课程设计实验报告

通信原理⼤型实验课程设计实验报告通信原理⼤型实验课程设计实验报告实验⼀基于A律⼗三折和u律⼗五折的PCM编解码设计要求:1、掌握Matlab的使⽤,掌握Simulink中建⽴通信模型的⽅法。
2、了解PCM编码的原理及在Simulink中的具体实现模块。
3、掌握如何观察⽰波器,来分析仿真模型的误差实验内容:1、设计⼀个A律13折线近似的PCM编解码器模型,能够对取值在[-1;1] 内的归⼀化信号样值进⾏编码。
建⽴PCM串⾏传输模型,并在传输信道中加⼊指定错误概率的随机误码。
在解码端信道输出的码流经过串并转换后送⼊PCM解码,之后输出解码结果并显⽰波形。
仿真采样率必须是仿真模型中最⾼信号速率的整数倍,这⾥模型中信道传输速率最⾼,为64kbps,故设置仿真步进为1/64000 秒。
信道错误⽐特率设为0.01,以观察信道误码对PCM传输的影响。
仿真结果波形如图所⽰,传输信号为幅度是1,频率是200Hz正弦波,解码输出存在延迟。
2、设信道是⽆噪的。
压缩扩张⽅式为u 律的,参数u=255 。
试研究输⼊信号电平与PCM量化信噪⽐之间的关系。
以正弦波作为测试信号。
PCM解码输出信号与原信号相减得出量化噪声信号,采⽤⽅差统计模块统计输出量化噪声以及原信号的功率,计算出信噪⽐。
其中参数mu设置为255。
实验结果:1、PCM编解码的原理将模拟信号的抽样量化值变换成为代码称为脉冲编码调制(PCM)2、A律编码⽅式的原理⾮均匀量化等价为对输⼊信号进⾏动态范围压缩后再进⾏均匀量化。
PCM编码模块:PCM解码模块:仿真模型:主要参数设置:“Saturation”作为限幅器,将输⼊信号幅度值限制在PCM编码的定义范围内[-1,1];“Relay”模块的门限设置为0;零阶保持器采样时间间隔为1秒,量化器模块“Quantizer”的量化间隔为1。
可见,发送信号为常数18.6时,零阶保持器每隔1秒钟采样⼀次,量化器将采样输出结果进⾏四舍五⼊量化,得到整数值19,“Integer to Bit Converter”模块的转换⽐特数设置为8,进⾏8⽐特转换。
通信原理课程设计报告

通信原理课程设计报告一、引言通信原理课程设计报告旨在总结和分析本次通信原理课程设计的过程和结果。
本报告将详细介绍课程设计的背景、目标、方法和结果,并对所得结果进行评估和讨论。
二、背景通信原理是电子信息类专业中的重要课程之一,旨在培养学生对通信原理的理论和实践应用能力。
本次课程设计以通信原理为基础,通过设计和实现一个通信系统,提高学生对通信原理的理解和应用能力。
三、目标本次课程设计的目标是设计和实现一个基于频分复用(FDM)技术的数字通信系统。
具体目标包括:1. 理解和掌握FDM技术的原理和应用;2. 设计和实现一个完整的通信系统,包括发送端、传输信道和接收端;3. 评估和分析通信系统的性能指标,如误码率、信噪比等。
四、方法本次课程设计采用以下步骤和方法:1. 确定通信系统的需求和参数,包括信号频率范围、带宽要求等;2. 设计发送端,包括信号源、调制器和功率放大器等模块;3. 设计传输信道,模拟真实通信环境,包括添加噪声、信道衰减等;4. 设计接收端,包括解调器、滤波器和信号恢复等模块;5. 实现通信系统,并进行调试和测试;6. 评估和分析通信系统的性能指标。
五、结果经过设计和实现,我们成功完成了一个基于FDM技术的数字通信系统。
以下是我们的主要结果:1. 发送端:我们设计了一个信号源,产生多个频率不同的信号,并通过调制器将这些信号转换为调制信号。
最后,我们使用功率放大器将调制信号放大到适当的功率水平。
2. 传输信道:我们模拟了真实的传输信道,并添加了噪声和信道衰减。
这样可以更好地评估通信系统在实际环境下的性能。
3. 接收端:我们设计了一个解调器,通过解调器将接收到的信号转换为原始信号。
然后,我们使用滤波器去除噪声,并对信号进行恢复和解码。
4. 性能评估:我们评估了通信系统的性能指标,包括误码率、信噪比等。
通过对这些指标的分析,我们可以判断通信系统的可靠性和稳定性。
六、讨论通过本次课程设计,我们对通信原理的理论知识有了更深入的理解,并且掌握了实际应用的能力。
杏林学院通信原理课程设计报告(注释版)

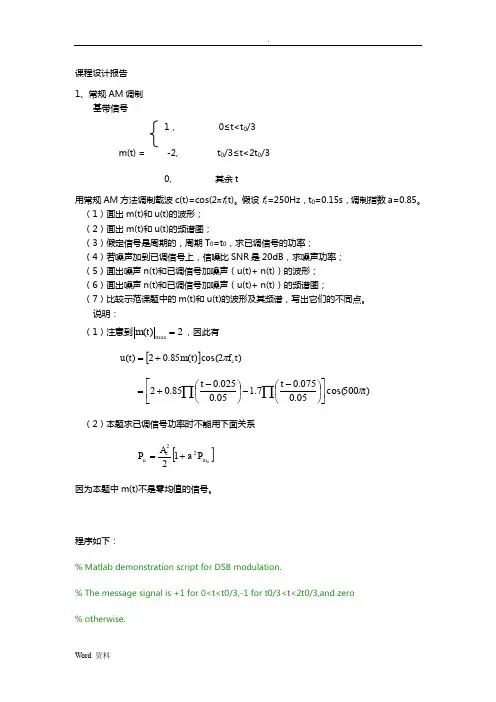

课程设计报告 1、常规AM 调制基带信号1,0≤t<t 0/3m(t) = -2, t 0/3≤t<2t 0/30, 其余t用常规AM 方法调制载波c(t)=cos(2πf c t)。
假设f c =250Hz ,t 0=0.15s ,调制指数a=0.85。
(1)画出m(t)和u(t)的波形; (2)画出m(t)和u(t)的频谱图;(3)假定信号是周期的,周期T 0=t 0,求已调信号的功率; (4)若噪声加到已调信号上,信噪比SNR 是20dB ,求噪声功率; (5)画出噪声n(t)和已调信号加噪声(u(t)+ n(t))的波形; (6)画出噪声n(t)和已调信号加噪声(u(t)+ n(t))的频谱图;(7)比较示范课题中的m(t)和u(t)的波形及其频谱,写出它们的不同点。
说明:(1)注意到2)(max =t m ,因此有 [])2cos()(85.02)(t f t m t u c π+= )500cos(05.0075.07.105.0025.085.02t t t π⎥⎦⎤⎢⎣⎡⎪⎭⎫⎝⎛--⎪⎭⎫ ⎝⎛-+=∏∏ (2)本题求已调信号功率时不能用下面关系[]n m c u P a A P 2212+= 因为本题中m(t)不是零均值的信号。
程序如下:% Matlab demonstration script for DSB modulation.% The message signal is +1 for 0<t<t0/3,-1 for t0/3<t<2t0/3,and zero % otherwise.Clear 清除内容echo offt0=0.15;ts=0.001; 时间间隔fc=250; 载波频率snr=20; 信噪比为20DBfs=1/ts; 抽样频率df=0.3; 采样间隔t=(0:ts:t0); 时间范围snr_lin=10^(snr/20); 信噪比单位转换% message signalm=[ones(1,t0/(3*ts)),-2*ones(1, t0/(3*ts)),zeros(1,t0/(3*ts)+1)];m的表达式;ones是全1矩阵;zeros是全0矩阵c=cos(2*pi*fc.*t); 载波表达式u=(2+0.85*m).*c; 已调信号表达式% To specify the power of X to be 0 dBW and add noise to produce % an SNR of 10dB, use:%X = sqrt(2)*sin(0:pi/8:6*pi); awgn噪声函数调用n = awgn(u,10,0)-u; 噪声表达式a=u+n; 加噪声后已调信号表达式[M,m,df1]=fftseq(m,ts,df); 调用F变换求m的频谱M=M/fs; 按fs比例缩放[U,u,df1]=fftseq(u,ts,df); 调用F变换求u的频谱U=U/fs; 按fs比例缩放[C,c,df1]=fftseq(c,ts,df); 调用F变换求c的频谱f=[0:df1:df1*(length(m)-1)]-fs/2;[N,n,df1]=fftseq(n,ts,df); 调用F变换求n的频谱N=N/fs; 按fs比例缩放[A,a,df1]=fftseq(a,ts,df); 调用F变换求a的频谱A=A/fs; 按fs比例缩放signal_power=spower(u(1:length(t))); 信号功率计算noise_power=signal_power/snr_lin; 噪声功率计算'显示信号功率和噪声功率'pause 按一个键显示signal_power 信号功率noise_power 噪声功率'显示基带信号波形图'pause 按一个键看图clf 清空当前figure figure(1)plot(t,m(1:length(t))) 以t为横坐标,m为纵坐标画图xlabel('Time') 横坐标为'Time'title('The message signal') 标题为'The message signal''显示载波信号和调制信号波形图'pause 按一个键看图figure(2)subplot(2,1,1) 把多个图画到同一个平面上,位置为1行1列plot(t,c(1:length(t))) 以t为横坐标,c为纵坐标画图xlabel('Time')横坐标为'Time'title('The carrier') 标题为' The carrier 'subplot(2,1,2) 把多个图画到同一个平面上,位置为1行2列plot(t,u(1:length(t))) 以t为横坐标,u为纵坐标画图xlabel('Time') 横坐标为'Time'title('The modulated signal')标题为'The modulated signal''显示基带信号和调制信号的频谱图'pausefigure(3)subplot(2,1,1) 把多个图画到同一个平面上,位置为1行1列plot(f,abs(fftshift(M))) 以f为横坐标,M为纵坐标画图xlabel('frequency') 横坐标为'frequency'title('spectrum of the message signal')标题为'spectrum of the message signal' subplot(2,1,2)plot(f,abs(fftshift(U)))title('spectrum of the modulated signal')xlabel('frequency')'显示噪声和已调信号加噪声的波形'pausefigure(4)subplot(2,1,1)plot(t,n(1:length(t)))xlabel('Time')title('The noise signal')subplot(2,1,2)plot(t,a(1:length(t)))xlabel('Time')title('The modulated noise signal')'显示噪声和已调信号加噪声的频谱' pausefigure(5)subplot(2,1,1)plot(f,abs(fftshift(N)))xlabel('frequency')title('spectrum of the message signal') subplot(2,1,2)plot(f,abs(fftshift(A)))title('spectrum of the modulated signal') xlabel('frequency')结果如下:signal_power =2.0484noise_power =0.20482、高斯信道容量(1)画出带宽B=3000Hz的加性高斯白噪声信道的容量作为S/n0函数的图形,其中S 为信号功率,n0为噪声单边密度谱,S/n0在-20dB至30dB之间变化。
通信原理课程设计

电子信息工程系课程设计报告书班级:课程名称:姓名:学号:指导教师:年月日一、实验目的通过课程设计,巩固对课堂上基本理论知识的理解,加强理论联系实际,增强动手能力和通信系统仿真的技能。
二、实验任务1.学习使用计算机建立通信系统仿真模型的基本方法及基本技能,学会利用仿真的手段对于实用通信系统的基本理论、基本算法进行实际验证;2.学习现有流行通信系统仿真软件MATLAB7.0的基本使用方法,学会使用这些软件解决实际系统出现的问题;3.通过系统仿真加深对通信课程理论的理解。
4 . 用MATLAB7.0 设计一种2FSK数字调制解调系统。
三、2FSK数字系统的调制原理图用MATLAB7.0进行仿真设计,本次是设计一个2FSK数字调制解调系统。
其中包括:1.设计方案分析及系统原理图2.2FSK已调信号的解调方法及原理图2FSK调制就是使用两个不同的频率的载波信号来传输一个二进制信息序列。
可以用二进制“1”来对应于载频f1,而“0”用来对应于另一相载频w2的已调波形,而这个可以用受矩形脉冲序列控制的开关电路对两个不同的独立的频率源w1、f2进行选择通。
如下原理图:载波f12FSK输出信号载波f2二进制数据四、FSK 的解调方式2FSK 的解调方式有两种:相干解调方式和非相干解调方式.下面我们将详细的介绍:1 非相干解调经过调制后的2FSK 数字信号通过两个频率不同的带通滤波器f1、f2滤出不需要的信号,然后再将这两种经过滤波的信号分别通过包络检波器检波,最后将两种信号同时输入到抽样判决器同时外加抽样脉冲,最后解调出来的信号就是调制前的输入信号。
其原理图如下图所示:2 相干解调根据已调信号由两个载波f1、f2调制而成,则先用两个分别对f1、f2带通的滤波器对已调信号进行滤波,然后再分别将滤波后的信号与相应的载波f1、f2相乘进行相干解调,再分别低通滤波、用抽样信号进行抽样判决器即可。
带通滤波器抽样脉冲包络检波器带通滤波器 包络检波器抽样判决器输入 输出F1F2原理图如下:五、利用MATLAB 建立系统的仿真图。
通信原理课程设计报告信道

通信原理课程设计报告信道一、课程目标知识目标:1. 让学生理解并掌握通信原理中信道的基本概念、分类及特性;2. 使学生了解信道编码、解码的基本原理,掌握常见的信道编码技术;3. 引导学生掌握信道容量、信道带宽等关键参数的计算方法。
技能目标:1. 培养学生运用通信原理知识分析实际信道问题的能力;2. 提高学生设计简单信道编码、解码方案的能力;3. 培养学生运用计算工具对信道参数进行计算和优化的能力。
情感态度价值观目标:1. 激发学生对通信原理学科的兴趣,培养良好的学习态度;2. 培养学生团队协作、沟通交流的能力,形成合作共赢的价值观;3. 引导学生关注通信技术在现实生活中的应用,认识到科技发展对社会的贡献。
课程性质分析:本课程为通信原理课程的实践环节,旨在帮助学生将理论知识与实际应用相结合,提高解决实际问题的能力。
学生特点分析:高二年级学生已具备一定的物理和数学基础,具备初步的分析问题和解决问题的能力,但对通信原理的实际应用尚不熟悉。
教学要求:1. 注重理论与实践相结合,提高学生的实际操作能力;2. 采用案例分析、小组讨论等教学方法,引导学生主动参与、积极思考;3. 强调课程目标的可衡量性,便于教学设计和评估。
二、教学内容1. 信道概念及分类:介绍信道的定义、分类(如有线信道、无线信道、模拟信道、数字信道等)及特性;2. 信道编码与解码:讲解信道编码的基本原理,如卷积编码、汉明编码等,以及解码方法;3. 信道参数计算:阐述信道容量、信道带宽等关键参数的计算方法;4. 信道模型:介绍常见的信道模型,如AWGN信道、多径信道等;5. 信道仿真:利用相关软件进行信道仿真,分析不同信道特性对通信系统性能的影响;6. 实践环节:设计简单信道编码方案,进行编码、解码实验,观察实验结果,优化方案。
教学内容安排与进度:1. 第1周:信道概念及分类,信道特性;2. 第2周:信道编码与解码原理;3. 第3周:信道参数计算方法;4. 第4周:信道模型及仿真;5. 第5周:实践环节,设计、实验和优化信道编码方案。
通信原理课程设计参考书

通信原理课程设计参考书一、教学目标本课程旨在通过学习通信原理,使学生掌握通信系统的基本概念、原理和技术,培养学生分析和解决通信问题的能力。
具体教学目标如下:1.知识目标:–了解通信系统的基本组成和工作原理;–掌握信号与系统的基本理论,包括信号的分类、运算及系统的性质;–学习模拟通信和数字通信的基本原理和技术;–熟悉现代通信技术的发展趋势和应用领域。
2.技能目标:–能够运用通信原理分析和解决实际通信问题;–具备一定的通信系统设计和优化能力;–学会使用通信实验设备和软件工具进行通信系统的仿真和测试。
3.情感态度价值观目标:–培养学生的科学精神和创新意识,提高学生分析问题和解决问题的能力;–使学生认识通信技术在现代社会中的重要地位和作用,增强学生的社会责任感和使命感;–培养学生团队合作精神和沟通协调能力,提高学生的综合素质。
二、教学内容本课程的教学内容主要包括以下几个部分:1.通信系统概述:通信系统的基本概念、分类、性能指标和评估方法;2.信号与系统理论:信号的分类、运算及系统的性质,线性时不变系统的状态空间描述;3.模拟通信原理:调制、解调、检波和滤波技术,模拟通信系统的性能分析;4.数字通信原理:数字信号的产生、采样、量化及编码,数字调制解调技术,数字通信系统的性能评估;5.现代通信技术:卫星通信、光纤通信、移动通信和物联网等。
三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式进行教学,包括:1.讲授法:通过教师的讲解,使学生掌握通信原理的基本概念和理论;2.案例分析法:通过分析实际案例,使学生了解通信原理在实际工程中的应用;3.实验法:通过实验操作,使学生掌握通信系统的实际操作和调试方法;4.讨论法:通过小组讨论,培养学生的团队协作能力和解决问题的能力。
四、教学资源为了支持本课程的教学,我们将准备以下教学资源:1.教材:选用权威、实用的教材,如《通信原理》等;2.参考书:提供相关的参考书籍,以丰富学生的知识体系;3.多媒体资料:制作课件、教案等教学资料,以提高教学的直观性和趣味性;4.实验设备:提供通信实验设备,如信号发生器、示波器等,以便进行实验教学;5.软件工具:提供通信系统仿真和测试的软件工具,如MATLAB等。
通信原理课程设计报告2

通信原理课程设计报告设计1题目:采用平顶采样方式,为保证无失真采样,试设计仿真采样和恢复过程,观察采样前后以及恢复信号的波形和频谱。
仿真模型如下图所示:其中,示波器Scope显示当信号最高频率为150 Hz时,原信号和采样后信号以及恢复后信号的波形图;频谱分析仪Scope显示原信号的功率谱;频谱分析仪Scope1显示采样输出信号的功率频谱;频谱分析仪Scope2显示恢复信号的功率频谱。
仿真结果如下图所示:频谱分析仪Scope频谱分析仪Scope1频谱分析仪Scope2分析:平顶采样过程,为使仿真计算的频谱更加光滑,可在频谱仪中设置更多的帧数,本题中,设置为200。
由仿真波形图可知,恢复的信号是原信号的延迟,失真度很小;由3频谱结果图可知,平顶采样输出信号的频谱也是以采样周期重复的,但幅度逐渐衰减;恢复信号在高频部分存在轻微衰减.,即平顶采样的孔径效应。
设计2题目:仿真数字双相码,密勒码,以及传号反转码(CMI码)编码输出波形。
仿真模型如下图所示:附注:数字双相码在一个码元传输时间间隔内用两位双极性不归零表示「1」和「0」。
即用「+1,-1」表示「1」,用「-1,+1」表示「0」,「-1,-1」和「+1,+1」为禁用码;用数字双相码的下降沿触发一个双稳态电路(即二进制计数器)即可得到密勒码。
密勒码的编码规律是「1」用传输时间间隔中点出现波形跳变来表示,「0」则分为两种情况:出现单个「0」时在码元间隔中点不出现跳变,连「0」时则在两个「0」的分界点处出现跳变;CMI码中,「0」用「-1,+1」表示,「1」则交替用「+1,+1」和「-1,-1」表示。
当输入的单极性不归零码序列为“0 1 0 1 1 0 1 1 1 0 0 0 1 1 0 1 1 0 0 0”,对应的输出结果如下图所示:参考文献:陳桂明,張明照,戚紅雨,張寶俊《應用MATLAB建模與仿真》北京:科學出版社,2001陳理榮《數學建模導論》北京:北京郵電大學出版社,1999鄧華等《MATLAB通信仿真及應用實例詳解》北京:人民郵電出版社,2003 段吉海,黃智偉《基於CPLD/FPGA 數字通信系統建模與仿真》北京:電子工業出版社,2004樊昌信,張甫翊,徐炳祥,吳成柯《通信原理(第 6 版)》北京:國防工業出版社2001高文煥,汪蕙《模擬電路的計算機分析與設計》北京:清華大學出版社,1999 顧啟泰《離散事件系統建模與仿真》北京:清華大學出版社,1999。
