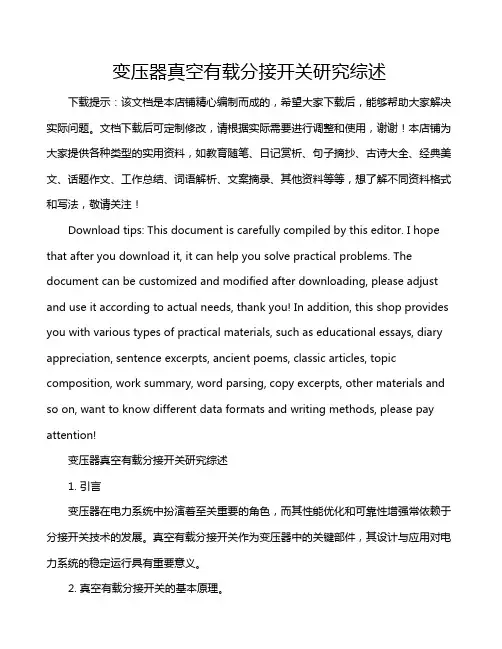

变压器真空有载分接开关研究综述
变压器真空有载分接开关研究综述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变压器真空有载分接开关研究综述1. 引言变压器在电力系统中扮演着至关重要的角色，而其性能优化和可靠性增强常依赖于分接开关技术的发展。
一起真空有载调压开关绝缘油试验不合格引起的反思
一起真空有载调压开关绝缘油试验不合格引起的反思摘要：在电力系统中，真空有载调压开关时用来达成电压调节效果的重要设备，同时也是电力变压器中的核心组成部分之一。
有载调压开关在应用过程中作为一种电器装置，可以在类似状态下进行分接位置的变化，主要原理为变压器绕组中可以引出若干的分接头。
从而完成变压器电压比的改变，达成调压。
随着近些年来对电压合格率要求的逐年提升，有载调压开关的切换频率越来越高，受到多种因素的影响可能出现绝缘油问题，例如油质劣化或者运维不当等，这不仅不利于变压器的安全稳定运行，同时还能对变压器的整体使用寿命造成不良影响，需要停电实验与检修，不利于辖区内的正常用电。
本文以一起真空有载调压开关绝缘油试验不合格为案例切入点，希望通过总结与反思提高有载调压开关的应用水平，避免绝缘油不合格现象。
关键词：有载调压开关；油室；绝缘油试验；真空；不合格一、提前预判，发现缺陷2022年5月，基于两方面的考虑：一、110kVXX变电站#2主变有载调压开关为贵州长征ZVMIII型编号96，虽然2019年针对的ZVMIII型专项反措无对该编号有要求，但我们一直对这个型号很关注；二、该主变当时是由WW站临时搬运到XX站，投运后，各试验数据正常，考虑到当时搬运安装的时间比较紧凑，如果有问题，其隐患需要运行一段时间才能够被发现。
我们对#2主变本体及有载调压开关缩短了绝缘油的预试周期，开展了预防性试验分析，具体有载调压开关如下图1所示。
试验数据结果显示：#2主变有载调压开关绝缘油的击穿电压为16kV（要求值≥35kV）、微水值为35.5mg/L（要求值≤35mg/L）、耐压、微水数据不合格，色谱数据合格。
纵向比对了该主变在WW站的耐压数据与搬运到XX站之后的耐压数据，发现此次耐压值下降明显，存在一定的运行风险。
二、问题分析（一）换油复检，持续跟踪为了明确真空有载调压开关绝缘油出现试验不合格现象的具体原因，第二天再次对#2主变有载调压开关取油样进行复检。
真空断路器常发生的故障分析和处理
真空断路器常发生的故障分析和处理真空断路器是一种常见的电力设备，用于中小容量的变电站和配电站以及工矿企业的电力系统中。
它采用真空灭弧技术来断开电路，具有高断开能力、快速灭弧、低温上升等优点，因此被广泛应用。
但是真空断路器在使用过程中也会出现一些故障，本文将就真空断路器常见的故障进行分析和处理。
首先，真空断路器的触头和固定触头常发生焊死故障。
这可能是由于触头之间的电流过大引起的高温，导致金属膨胀使触头和固定触头直接接触而焊死。
处理这种故障的方法是首先检查真空断路器的电流是否过大，如果是，则需要做好负荷控制工作。
同时，还需要定期对真空断路器进行保养和维护，确保触头的表面光洁，避免积灰和氧化而影响触头的正常工作。
其次，真空断路器的真空失效也是一个常见的故障。
真空断路器的正常工作依赖于真空介质的绝缘性能，如果真空失效，则会导致灭弧困难或灭弧失败。
真空失效的主要原因是断路器内部存在气体或杂质，影响了真空度。
处理这种故障的方法是首先进行真空度测试，确认真空度是否达到要求。
如果真空度不够，需要进行真空抽取和充填。
同时，还需要对绝缘部分进行清洁和检查，确保没有异物存在。
第三，真空断路器的操作机构故障也比较常见。
操作机构是真空断路器的重要组成部分，用于控制断路器的开闭操作。
操作机构故障的原因可能是机构部件磨损、润滑不良等。
处理这种故障的方法是定期对操作机构进行润滑和维护，确保机构能够灵活可靠地工作。
同时，还需要注意操作机构的使用条件，避免过大的力和震动对操作机构产生影响。
最后，真空断路器的外观和连接端子的松动也是一种常见故障。
外观松动可能是由于设备运输过程中的振动引起的，而连接端子的松动可能是由于设备长时间运行后的疲劳导致的。
处理这种故障的方法是首先检查真空断路器的外观，确认螺栓和连接件是否松动或脱落，及时进行紧固。
对于连接端子的松动，需要定期进行检查和紧固，确保连接的可靠性。
总之，真空断路器在使用过程中可能会发生多种故障，包括触头焊死、真空失效、操作机构故障以及外观和连接端子的松动等。
真空开关爆炸
一起真空开关爆炸事件探析黄炳华（福建沙县城关水电有限公司，福建沙县 365500）摘要：由于对真空开关周边设备维护不当，同时对真空开关的预防性试验未能引起足够重视，从而导致一台已丧失短路分析能力的真空开关分断短路电流，最终酿成一起真空开关爆炸事故。
图1表1关键词：真空开关；爆炸；分析；措施1前言众所周知，真空开关以其体积小、重量轻、寿命长、可靠性高、不污染环境、无火灾危险、维护简单等一系列优点，20世纪90年代以来受到各工业部门的青睐，普遍应用于35kV及以下电压等级的电力网中。
真空开关发展初期，过电压问题一直比较令人担忧，随着科技的进步和对真空开关的不断探索，现在，过电压问题已较为清楚，防护措施也日趋完善和可靠。
然而，2001年发生在某厂的一起真空开关三相真空泡爆炸事件，不能不说是一个反面教材。
2事故经过及处理过程2.1 电气主接线图电气主接线图见图1。
2.2 事故前的运行方式1＃、2＃机热备用，3＃机开机，1＃、2＃主变分带6.3kV Ⅰ、Ⅱ段母线运行。
坝区母线由6.3kV Ⅰ段开关653通过1＃坝变降压后供电。
2.3 事故过程及处理2001年4月14日7：40，由于来水增多，1＃机于7：48开机，7：52：29并网。
7：53带有功到6MW，无功2MVAR，定子电流达700A。
7：53：55突然几声巨响，出现1＃主变压器151开关跳闸，城城线A相有压，三沙线A相有压，1＃机601开关跳闸，1＃主变差动保护动作，线路故障录波仪动作等信号。
7：54第一值班工汇报现场6.3kV Ⅰ段开关室有爆炸声，1＃机导叶已关回至空载位，1＃机人为按紧急事故停机按钮停机。
601开关柜前、后门被炸开(上有4只M8的螺丝被拉断)并引起控制电缆着火，后灭火。
7：56 1＃机事故停机完成，辅机动作正常。
7：57，通过倒换厂用电，使Ⅰ段厂用电恢复正常。
8：00合上2＃主变接地刀闸。
2.4 设备损坏情况事故造成1＃机601真空开关、6011刀闸及引线袖套报损。
变压器真空有载分接开关运行状况分析
变压器真空有载分接开关运行状况分析摘要：通过分析XX地市局变压器真空有载分接开关的运行状况，给出后续的运维建议，做好真空有载分接开关运维工作，保障电网安全可靠运行。
关键词：有载分接开关；运维要求；原因分析1、前言随着电网规模的扩大和对电压质量要求的提高，有载调压变压器已经得到越来越广泛的应用。
随着电气技术的不断发展，真空有载分接开关由于具有少维护或免维护、无油污染、成本低等特点，在电力系统中应用越来越广泛。
但在长时间的运行及调压次数增多的情况下，真空有载分接开关的故障率也会随之增长，严重影响到电力系统运行稳定性。
本文以XX地市局变压器真空有载分接开关的运行情况进行概述，分析变压器真空有载分接开关的特点及运维要求，回顾变压器真空有载分接开关现存问题及给出后续运维整改建议，做好真空有载分接开关运维工作，保障电网安全可靠运行。
2、变压器真空有载分接开关运行情况概述XX供电局变压器真空有载分接开关共计51台，主要分布在三个厂家，分别是合肥ABB（5台）、上海华明（21台）、贵州长征（25台）。
型号主要分布为ZVMIII型（13台）、ZVVIII型（13台）、VUCGRN型（5台）、VCMIII型（8台）、VCVIII型（12台）3、变压器真空有载分接开关的特点①、电弧在密封真空泡中灭弧，电弧和炽热气体不外露，分接开关油室内的油不会碳化和污染，绝缘性能显著提高，油的使用年限延长，无需在线净油装置，减少设备投资和维护费用；②、真空泡开断能力强，断口介质恢复快，灭弧可靠，燃弧时间短，电弧能量小，触头烧损小，触头电气寿命长，延长维修周期，少维修或无需更换触头；③、真空泡只起着瞬间载流与负荷开断，长期载流由旁路主触头承担。
因而有载开关的接触电阻小，损耗小，温升低，抗短路能力强。
4、变压器真空有载分接开关的运维要求真空有载分接开关为近10年来的新技术、新产品。
具有灭弧能力强，维护量少等特点，但技术还未完善，可靠性差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

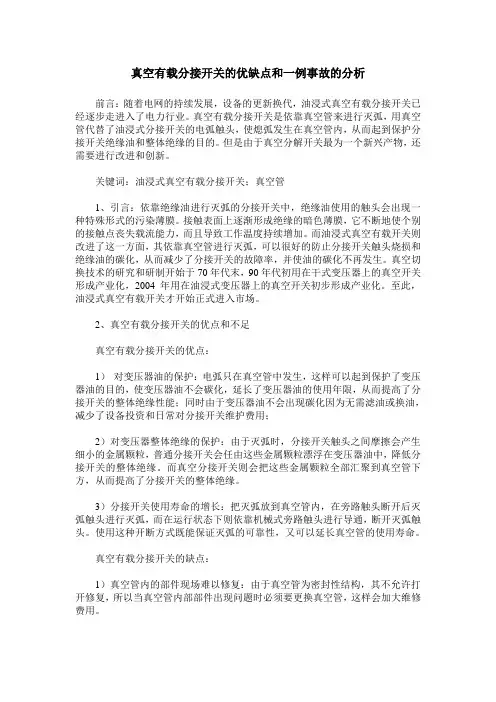

真空有载分接开关的优缺点和一例事故的分析
前言：随着电网的持续发展，设备的更新换代，油浸式真空有载分接开关已经逐步走进入了电力行业。
真空有载分接开关是依靠真空管来进行灭弧，用真空管代替了油浸式分接开关的电弧触头，使熄弧发生在真空管内，从而起到保护分接开关绝缘油和整体绝缘的目的。
但是由于真空分解开关最为一个新兴产物，还需要进行改进和创新。
关键词：油浸式真空有载分接开关；真空管
1、引言：依靠绝缘油进行灭弧的分接开关中，绝缘油使用的触头会出现一种特殊形式的污染薄膜。
接触表面上逐渐形成绝缘的暗色薄膜，它不断地使个别的接触点丧失载流能力，而且导致工作温度持续增加。
而油浸式真空有载开关则改进了这一方面，其依靠真空管进行灭弧，可以很好的防止分接开关触头烧损和绝缘油的碳化，从而减少了分接开关的故障率，并使油的碳化不再发生。
真空切换技术的研究和研制开始于70年代末，90年代初用在干式变压器上的真空开关形成产业化，2004年用在油浸式变压器上的真空开关初步形成产业化。
至此，油浸式真空有载开关才开始正式进入市场。
2、真空有载分接开关的优点和不足
真空有载分接开关的优点：
1）对变压器油的保护：电弧只在真空管中发生，这样可以起到保护了变压器油的目的，使变压器油不会碳化，延长了变压器油的使用年限，从而提高了分接开关的整体绝缘性能；同时由于变压器油不会出现碳化因为无需滤油或换油，减少了设备投资和日常对分接开关维护费用；
2）对变压器整体绝缘的保护：由于灭弧时，分接开关触头之间摩擦会产生细小的金属颗粒，普通分接开关会任由这些金属颗粒漂浮在变压器油中，降低分接开关的整体绝缘。
而真空分接开关则会把这些金属颗粒全部汇聚到真空管下方，从而提高了分接开关的整体绝缘。
3）分接开关使用寿命的增长：把灭弧放到真空管内，在旁路触头断开后灭弧触头进行灭弧，而在运行状态下则依靠机械式旁路触头进行导通，断开灭弧触头。
使用这种开断方式既能保证灭弧的可靠性，又可以延长真空管的使用寿命。
真空有载分接开关的缺点：
1）真空管内的部件现场难以修复：由于真空管为密封性结构，其不允许打开修复，所以当真空管内部部件出现问题时必须要更换真空管，这样会加大维修费用。
2）技术不成熟：由于真空式分接开关在油浸式变压器应用时间较短，技术还不是很成熟，容易出现各种新问题；而当这些问题出现时又没有实例可以进行参考，这样会提升维修的难度。
3）弹跳较大：相较于油浸式有载分接开关来讲，真空开关由于灭弧触头在真空管内，而真空管体积较小，所以迫使灭弧触头的行程只能做的很短，所以对比而言真空开关弹跳就比油浸式开关大。
3、事故分析
3.1.故障的发现
2011年，某变电站2#主在进行投运前检查试验时发现当真空有载分接开关在从单到双切换时，B相波形存在明显的不同期，其不同期接近7ms，而在双到单波形正常，切换波形图如图所示。
（单到双所测波形）
（双到单所测波形）
3.2分析判断
经试验人员分析，认为该分接开关切换结束时波形存在明显的下落，应为B 相触头存在抖动，内部可能松动或者存在扭力错位。
在之后试验人员将该有载分接开关切换波形图和出厂序号及相关资料传真给了有载开关生产厂家售后服务部，请厂家协助分析解决。
生产厂家认为该有载开关没有问题，有载开关出厂前经过了严格的检验和开断试验，而在现场试验中不同的仪器和环境会对测试结果造成一定的影响。
为做出更准确的判断现场试验人员使用另外一台测试仪对其进行测试，测试结果和前次相同，由此判断该主变压器有载分接开关一定有隐患存在。
并将该主变压器列为缺陷设备，做计划向却处理。
3.3查找隐患
为了检查和消除缺陷，大修和试验人员对该主变压器有载分接开关进行吊出检查，经吊罩发现分解开关内部并无明显的故障痕迹，之后试验人员陪同厂家技术人员取出真空管，发送厂家进行试验。
经厂家试验后，返回试验数据，其真空管内部出摇头确存在倾斜，并在分合时存在明显抖动，故进行切断时会有明显的弹跳。
在这次事故中如果不是试验人员坚持进行这次真空管检查，那么在以后分解开关切换过程中，由于机械振动及摩擦很可能使B相真空管内灭弧头脱落，从而造成真空管内部扯弧放电，轻则分解开关短路，主变保护动作，重则真空管爆炸，伤害变压器内部。
3.4消缺处理
经试验确认后，厂家维护人员对B相真空管进行了更换，并重新固定安装，之后试验人员陪同厂家技术人员对主变有载开关进行了测试，而测试波形恢复正常。
更换后的切换数据
4、结束语
真空有载开关依靠其真空灭弧的优点已经慢慢成为变压器发展的一个方向和趋势，但是我们还是可以通过一些试验发现真空开关也存在一些其他变压器不存在的问题，而作为使用方，我们只有通过不断的发现问题，提出问题，与厂家进行不断的交流、核对才能使得真空有载分接开关得到更充足的发展。
而对电网来讲我们也只有通过不断的试验、验证结论才能保证我们的设备能可靠、安全、稳定的运行。
参考文献：[1] 王季梅，真空开关技术与应用，2008.1.1
[2] 赵静月，变压器制造工艺，2009.4.1。
