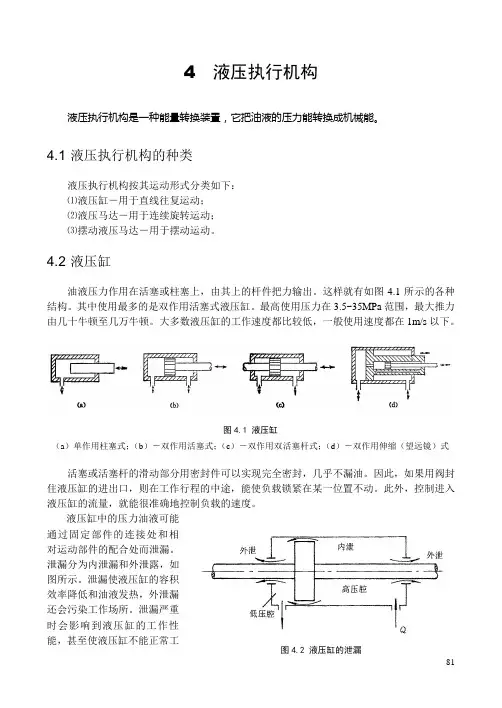

814 液压执行机构液压执行机构是一种能量转换装置，它把油液的压力能转换成机械能。
4.1 液压执行机构的种类液压执行机构按其运动形式分类如下： ⑴液压缸－用于直线往复运动； ⑵液压马达－用于连续旋转运动； ⑶摆动液压马达－用于摆动运动。
4.2 液压缸油液压力作用在活塞或柱塞上，由其上的杆件把力输出。
这样就有如图4.1所示的各种结构。
其中使用最多的是双作用活塞式液压缸。
最高使用压力在3.5~35MPa 范围，最大推力由几十牛顿至几万牛顿。
大多数液压缸的工作速度都比较低，一般使用速度都在1m/s 以下。
活塞或活塞杆的滑动部分用密封件可以实现完全密封，几乎不漏油。
因此，如果用阀封住液压缸的进出口，则在工作行程的中途，能使负载锁紧在某一位置不动。
此外，控制进入液压缸的流量，就能很准确地控制负载的速度。
液压缸中的压力油液可能通过固定部件的连接处和相对运动部件的配合处而泄漏。
泄漏分为内泄漏和外泄露，如图所示。
泄漏使液压缸的容积效率降低和油液发热，外泄漏还会污染工作场所。
泄漏严重时会影响到液压缸的工作性能，甚至使液压缸不能正常工图4.1 液压缸 （a ）单作用柱塞式；（b ）－双作用活塞式；（c ）－双作用双活塞杆式；（d ）－双作用伸缩（望远镜）式图4.2 液压缸的泄漏A Course of Hydraulic and Pneumatic Engineering 液压与气压传动教程82 作。
因此采用适当的密封装置来防止和减少泄漏是液压缸设计中一个很重要的问题。
当然，密封装置还有防止空气和污染物侵入的作用。
在液压缸中相对往复运动部件间的泄漏问题较为突出。
在活塞或活塞杆的滑动部分，使用合成橡胶为主要成分的密封件。
密封件的形状有U 型密封、V 型密封、滑动密封、O 型圈等。
在使用时要按使用压力、使用温度、滑动速度、液压油的性质等来选择密封的材料和形状。
上述各密封处都作用有摩擦力，因此，活塞杆输出的力实际上是理论推力的90~95%左右。
