支座垫石

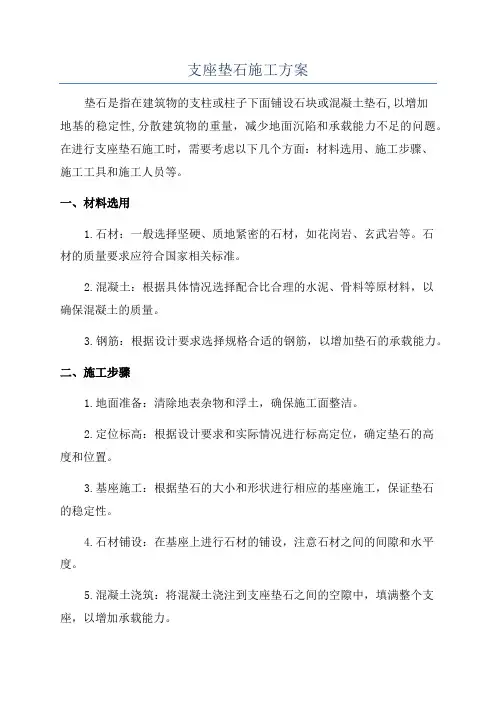

支座垫石施工方案
支座垫石施工方案垫石是指在建筑物的支柱或柱子下面铺设石块或混凝土垫石,以增加地基的稳定性,分散建筑物的重量，减少地面沉陷和承载能力不足的问题。
在进行支座垫石施工时，需要考虑以下几个方面：材料选用、施工步骤、施工工具和施工人员等。
一、材料选用1.石材：一般选择坚硬、质地紧密的石材，如花岗岩、玄武岩等。
石材的质量要求应符合国家相关标准。
2.混凝土：根据具体情况选择配合比合理的水泥、骨料等原材料，以确保混凝土的质量。
3.钢筋：根据设计要求选择规格合适的钢筋，以增加垫石的承载能力。
二、施工步骤1.地面准备：清除地表杂物和浮土，确保施工面整洁。
2.定位标高：根据设计要求和实际情况进行标高定位，确定垫石的高度和位置。
3.基座施工：根据垫石的大小和形状进行相应的基座施工，保证垫石的稳定性。
4.石材铺设：在基座上进行石材的铺设，注意石材之间的间隙和水平度。
5.混凝土浇筑：将混凝土浇注到支座垫石之间的空隙中，填满整个支座，以增加承载能力。
6.钢筋绑扎：根据设计要求，在浇筑混凝土时进行钢筋的绑扎，以增加垫石的强度和稳定性。
7.养护保养：在施工完成后，对支座垫石进行养护保养，保证混凝土的强度和稳定性。
三、施工工具1.手持工具：如锤子、切割机、钳子等，用于处理石材和金属材料。
2.机械设备：如搅拌机、浇筑机等，用于准备混凝土和浇筑作业。
四、施工人员1.熟练工：负责石材的加工和铺设。
2.混凝土工：负责混凝土的拌和和浇注。
3.钢筋工：负责钢筋的预埋和绑扎。
五、安全措施1.施工现场应设置警示标志，确保施工区域的安全。
2.工人应佩戴安全帽、手套等防护装备。
3.操作机械设备时，应遵守相关操作规程，保证操作人员的安全。
4.施工过程中要进行定期检查，确保施工质量和施工安全。
六、注意事项1.在进行支座垫石施工前，应对地基进行勘察和测试，确保地基的承载能力符合要求。
2.在石材铺设过程中，要注意石材之间的间隙和水平度，保证铺设质量。
3.在混凝土浇筑过程中，要注意浇筑的均匀性和密实性，保证混凝土的强度。
支座垫石(桥)
支座垫石
1、支座垫石顶面要求标高准确、表面平整，同一墩台上每片梁的支承垫石相对水平误差应控制在3mm之内，以防止支座的不均匀受力及脱空。
2、支承垫石平面尺寸的大小应满足局部承压强度要求，一般每边比橡胶支座尺寸大5cm左右为宜，垫石厚度应大于6cm。
设计时，最好能保证梁底到墩、台顶面有足够空间，用来安放千斤顶，供观察、更换支座时使用。
3、支承垫石布置的水平钢筋网不宜过多，并需用竖向钢筋与墩、台帽内钢筋相连接；垫石厚度在8cm以内，宜放置一层水平钢筋网，大于8cm可放置两到三层水平钢筋网，水平钢筋网的竖向间距宜采用10cm。
垫石混凝土一般应与墩、台帽一同浇筑，混凝土标号与墩、台帽相同。
当垫石厚度大于15cm时可与墩、台帽分开浇筑，但应在墩、台帽顶面预埋竖向钢筋，并将垫石处混凝土凿毛，洗净后方可浇筑支承垫石混凝土，此时的混凝土标号应大于墩、台帽的混凝土标号至少一个等级。

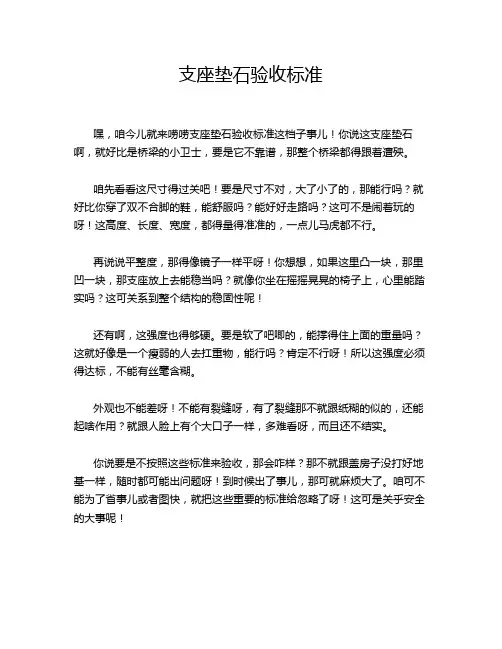

支座垫石验收标准
支座垫石验收标准嘿，咱今儿就来唠唠支座垫石验收标准这档子事儿！你说这支座垫石啊，就好比是桥梁的小卫士，要是它不靠谱，那整个桥梁都得跟着遭殃。
咱先看看这尺寸得过关吧！要是尺寸不对，大了小了的，那能行吗？就好比你穿了双不合脚的鞋，能舒服吗？能好好走路吗？这可不是闹着玩的呀！这高度、长度、宽度，都得量得准准的，一点儿马虎都不行。
再说说平整度，那得像镜子一样平呀！你想想，如果这里凸一块，那里凹一块，那支座放上去能稳当吗？就像你坐在摇摇晃晃的椅子上，心里能踏实吗？这可关系到整个结构的稳固性呢！还有啊，这强度也得够硬。
要是软了吧唧的，能撑得住上面的重量吗？这就好像是一个瘦弱的人去扛重物，能行吗？肯定不行呀！所以这强度必须得达标，不能有丝毫含糊。
外观也不能差呀！不能有裂缝呀，有了裂缝那不就跟纸糊的似的，还能起啥作用？就跟人脸上有个大口子一样，多难看呀，而且还不结实。
你说要是不按照这些标准来验收，那会咋样？那不就跟盖房子没打好地基一样，随时都可能出问题呀！到时候出了事儿，那可就麻烦大了。
咱可不能为了省事儿或者图快，就把这些重要的标准给忽略了呀！这可是关乎安全的大事呢！你想想，那么多大车小车在桥上跑来跑去，要是支座垫石不行，那后果简直不堪设想。
说不定哪天就塌了，那得多吓人呀！所以咱在验收的时候，一定得瞪大眼睛，仔细检查，不放过任何一个小细节。
这就跟挑水果似的，你得挑个又大又甜又没坏的吧！不能随便拿一个就走了呀。
验收支座垫石也是一样的道理，得认真对待，不能敷衍了事。
咱老百姓的安全可就靠这些标准来保障呢！咱可不能让那些不达标的东西蒙混过关。
大家都得上点儿心，为了自己，也为了大家呀！这就是我对支座垫石验收标准的看法，你们觉得呢？是不是很重要呀！原创不易，请尊重原创，谢谢!。
桥梁支座垫石验收主控项目
桥梁支座垫石验收主控项目桥梁支座垫石验收主控项目是针对桥梁施工中支座垫石进行验收的一个重要控制项目。
支座垫石是桥梁主要承重结构之一，其质量对桥梁的安全和使用寿命有着重要影响。
因此，进行支座垫石的验收是至关重要的。
支座垫石验收主控项目内容主要包括以下几个方面：1. 支座垫石的规格要求：依据桥梁的设计要求和技术规范，明确支座垫石的尺寸、材料、强度等规格要求。
包括但不限于支座垫石的长度、宽度、厚度、重量等。
2. 支座垫石的材料要求：支座垫石可以采用天然石材或混凝土材料，选用材料需要符合相应的技术规范和设计要求。
天然石材应符合国家标准或规范要求，并经过规定的质量检验。
混凝土材料应符合相关混凝土工程技术规范中的要求，包括抗压强度、抗克服切应力强度等。
3. 支座垫石的加工制作要求：支座垫石的加工制作应符合相应的工艺要求，保证其尺寸精度、表面光洁度等。
在制作过程中需要注意石材或混凝土的成分配比、设备操作等细节，以确保支座垫石的质量。
4. 支座垫石的安装要求：支座垫石的安装应符合相应的技术规范和设计要求，包括支座垫石与桥墩接触面的垂直度、水平度、支座垫石的紧固等。
在安装过程中需要注意测量、调整、固定等环节，以确保支座垫石的正确安装。
5. 支座垫石的验收标准：依据支座垫石的规格要求、材料要求、加工制作要求和安装要求等，制定相应的验收标准。
验收标准可以包括尺寸偏差、表面质量、材料成分等方面的判定标准。
通过对支座垫石的现场验收和抽样检测，判断其是否合格。
6. 支座垫石的验收程序和流程：明确支座垫石验收的程序和流程，包括现场验收的时间、人员、设备等安排。
在验收过程中，需要进行现场检查、测量、取样等工作，以确保验收结果的准确性和公正性。
总结起来，桥梁支座垫石验收主控项目是对支座垫石质量进行控制的重要项目。
通过明确支座垫石的规格要求、材料要求、加工制作要求和安装要求，并制定相应的验收标准和程序，可以确保支座垫石的质量符合要求，从而提高桥梁的安全性和使用寿命。

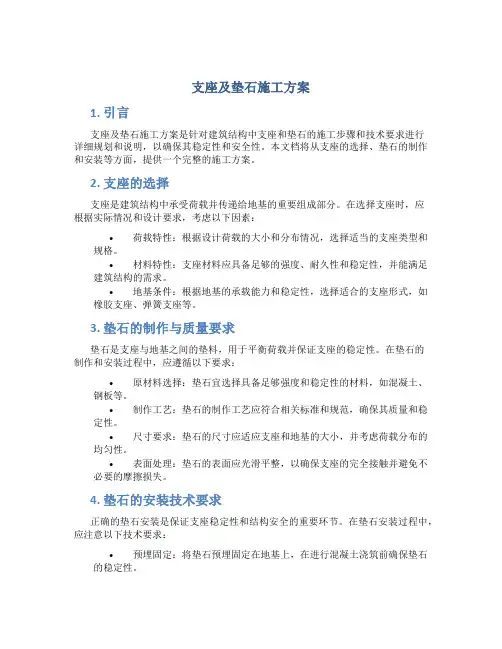

支座及垫石施工方案
支座及垫石施工方案1. 引言支座及垫石施工方案是针对建筑结构中支座和垫石的施工步骤和技术要求进行详细规划和说明，以确保其稳定性和安全性。
本文档将从支座的选择、垫石的制作和安装等方面，提供一个完整的施工方案。
2. 支座的选择支座是建筑结构中承受荷载并传递给地基的重要组成部分。
在选择支座时，应根据实际情况和设计要求，考虑以下因素：•荷载特性：根据设计荷载的大小和分布情况，选择适当的支座类型和规格。
•材料特性：支座材料应具备足够的强度、耐久性和稳定性，并能满足建筑结构的需求。
•地基条件：根据地基的承载能力和稳定性，选择适合的支座形式，如橡胶支座、弹簧支座等。
3. 垫石的制作与质量要求垫石是支座与地基之间的垫料，用于平衡荷载并保证支座的稳定性。
在垫石的制作和安装过程中，应遵循以下要求：•原材料选择：垫石宜选择具备足够强度和稳定性的材料，如混凝土、钢板等。
•制作工艺：垫石的制作工艺应符合相关标准和规范，确保其质量和稳定性。
•尺寸要求：垫石的尺寸应适应支座和地基的大小，并考虑荷载分布的均匀性。
•表面处理：垫石的表面应光滑平整，以确保支座的完全接触并避免不必要的摩擦损失。
4. 垫石的安装技术要求正确的垫石安装是保证支座稳定性和结构安全的重要环节。
在垫石安装过程中，应注意以下技术要求：•预埋固定：将垫石预埋固定在地基上，在进行混凝土浇筑前确保垫石的稳定性。
•水平调整：根据设计要求和实际情况，通过调整垫石的水平度，保证支座的平稳安装。
•紧固固定：使用适当的螺栓和紧固件将垫石与支座牢固连接，以确保其稳定性和承载能力。
•结构检查：在垫石安装完成后，应进行结构检查，确保垫石的位置和稳定性符合设计要求。
5. 施工安全措施支座及垫石的施工过程中，应严格遵守相关安全规定和要求，确保施工人员和周围环境的安全。
一些常见施工安全措施包括：•人员防护：施工人员应佩戴个人防护装备，如安全帽、防护鞋等。
•安全通道：保持施工现场的通道畅通，防止交通事故和人员伤害。

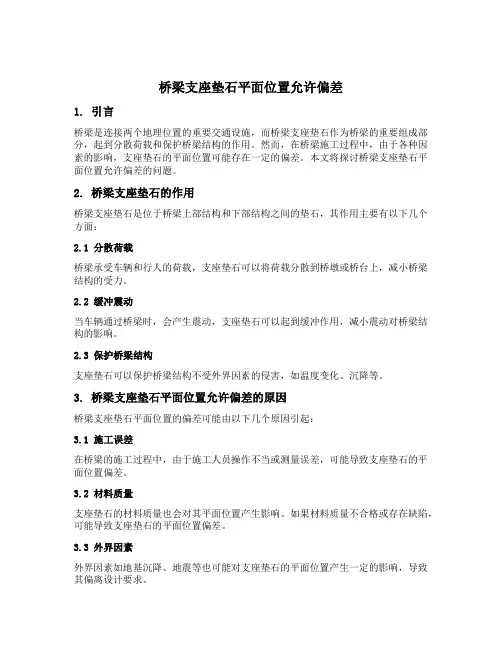

桥梁支座垫石平面位置允许偏差
桥梁支座垫石平面位置允许偏差1. 引言桥梁是连接两个地理位置的重要交通设施，而桥梁支座垫石作为桥梁的重要组成部分，起到分散荷载和保护桥梁结构的作用。
然而，在桥梁施工过程中，由于各种因素的影响，支座垫石的平面位置可能存在一定的偏差。
本文将探讨桥梁支座垫石平面位置允许偏差的问题。
2. 桥梁支座垫石的作用桥梁支座垫石是位于桥梁上部结构和下部结构之间的垫石，其作用主要有以下几个方面：2.1 分散荷载桥梁承受车辆和行人的荷载，支座垫石可以将荷载分散到桥墩或桥台上，减小桥梁结构的受力。
2.2 缓冲震动当车辆通过桥梁时，会产生震动，支座垫石可以起到缓冲作用，减小震动对桥梁结构的影响。
2.3 保护桥梁结构支座垫石可以保护桥梁结构不受外界因素的侵害，如温度变化、沉降等。
3. 桥梁支座垫石平面位置允许偏差的原因桥梁支座垫石平面位置的偏差可能由以下几个原因引起：3.1 施工误差在桥梁的施工过程中，由于施工人员操作不当或测量误差，可能导致支座垫石的平面位置偏差。
3.2 材料质量支座垫石的材料质量也会对其平面位置产生影响。
如果材料质量不合格或存在缺陷，可能导致支座垫石的平面位置偏差。
3.3 外界因素外界因素如地基沉降、地震等也可能对支座垫石的平面位置产生一定的影响，导致其偏离设计要求。
4. 桥梁支座垫石平面位置允许偏差的标准为了保证桥梁的正常使用和安全性，对支座垫石平面位置的偏差有一定的标准要求。
一般来说，支座垫石平面位置的允许偏差应符合以下标准：4.1 平面位置偏差支座垫石的平面位置偏差应符合设计要求，一般要求在一定范围内，不得超过规定的偏差值。
4.2 垂直度偏差支座垫石的垂直度偏差一般要求在一定范围内，不得超过规定的偏差值。
5. 支座垫石平面位置允许偏差的影响支座垫石平面位置偏差对桥梁结构的影响主要有以下几个方面：5.1 荷载分布不均支座垫石平面位置的偏差会导致荷载在桥梁结构上的分布不均，可能使某些部位承受过大的荷载，从而影响桥梁的安全性。
桥梁支座垫石施工方案(3篇)
第1篇一、项目背景随着我国基础设施建设的快速发展，桥梁工程作为交通建设的重要组成部分，其施工质量直接关系到桥梁的安全性和使用寿命。
桥梁支座垫石作为桥梁支座的直接基础，其施工质量对整个桥梁结构的稳定性至关重要。
本方案旨在详细阐述桥梁支座垫石施工的流程、技术要求和质量控制措施。
二、工程概况1. 工程名称：XX桥梁工程2. 工程地点：XX省XX市XX县3. 工程规模：全长XX米，主桥跨径XX米4. 结构形式：XX（如：预应力混凝土连续梁）5. 支座类型：XX（如：橡胶支座）三、施工准备1. 人员准备：- 组织施工队伍，明确各工种人员职责。
- 对施工人员进行技术培训和安全教育。
2. 材料准备：- 确保混凝土、钢筋、水泥等原材料质量符合设计要求。
- 准备支座垫石模板、支撑系统、测量工具等施工设备。
3. 施工设备准备：- 混凝土搅拌运输车、泵车、振捣器、切割机等。
4. 技术准备：- 复核设计图纸，明确支座垫石的设计参数。
- 编制施工组织设计、专项施工方案和安全技术交底。
四、施工工艺1. 测量放样：- 根据设计图纸，利用全站仪进行测量放样，确定支座垫石的位置和尺寸。
- 标注控制点，确保放样精度。
2. 地基处理：- 对地基进行压实、平整，确保地基承载力满足设计要求。
- 对地基进行排水处理，防止积水影响施工。
3. 模板安装：- 根据设计图纸，选用合适的模板材料。
- 安装模板，确保模板平整、牢固，接缝严密。
4. 钢筋绑扎：- 根据设计图纸，绑扎钢筋，确保钢筋位置准确、间距符合要求。
- 钢筋保护层厚度应符合规范要求。
5. 混凝土浇筑：- 混凝土应搅拌均匀，确保强度和耐久性。
- 采用分层浇筑，每层厚度不宜超过30cm。
- 浇筑过程中，采用振捣器进行振捣，确保混凝土密实。
6. 养护：- 混凝土浇筑完成后，应及时进行养护，保持混凝土表面湿润。
- 养护时间根据混凝土强度要求确定。
7. 支座安装：- 在混凝土达到设计强度后，进行支座安装。
支座及垫石施工方案
支座及垫石施工方案1. 引言支座及垫石是在建筑、桥梁、机械设备等结构工程中广泛应用的关键构件。
它们承担着承载和分散荷载的重要作用，为结构提供安全稳定的基础支撑。
本文将介绍支座及垫石的施工方案，包括施工准备、施工工艺以及施工注意事项等内容。
2. 施工准备2.1 材料准备在进行支座及垫石施工之前，需要准备以下材料：•混凝土：按照设计要求配制。
•钢筋：根据设计图纸要求加工和预埋。
•支座：根据设计要求选择合适的支座类型。
•垫石：根据设计要求选择合适的垫石材料。
2.2 设备准备在进行支座及垫石施工之前，需要准备以下设备：•混凝土搅拌机：用于搅拌混凝土。
•支座安装设备：用于安装支座，如起重机、千斤顶等。
•钢筋加工设备：用于加工和预埋钢筋。
2.3 施工人员准备在进行支座及垫石施工之前，需要准备以下人员：•工程师：负责监督和指导施工过程。
•技术工人：负责具体施工操作。
•安全员：负责施工现场的安全管理。
3. 施工工艺支座及垫石施工的基本工艺如下：3.1 钢筋安装根据设计要求，进行钢筋的加工和预埋。
在混凝土浇筑之前，将钢筋按照设计图纸的位置和数量进行安装，并进行检查和验收。
3.2 支座安装根据设计要求和施工图纸，安装支座。
首先在支座位置上清理并做好基础处理，然后将支座放置在正确的位置，并进行调整。
最后，使用适当的固定设备将支座固定在位置上。
3.3 垫石铺设在支座安装完成之后，根据设计要求选择合适的垫石材料，并进行铺设。
铺设垫石时应保证其水平度和垂直度，并进行必要的调整，确保支座的稳定性和承载能力。
3.4 混凝土浇筑在支座和垫石铺设完成之后，进行混凝土的浇筑。
在浇筑之前，应先进行模板的安装和定位，并采取必要的防漏措施。
混凝土浇筑时应控制好浇筑速度和浇筑厚度，并采取震捣措施确保混凝土的均匀密实。
4. 施工注意事项在进行支座及垫石施工时，需要注意以下几个方面：4.1 施工质量在施工过程中，应严格按照设计要求和施工规范进行操作，确保施工质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单位工程
分项工程
承台施工
交Байду номын сангаас日期
工程名称
施工单位
交底内容：
一、工艺流程
二、垫石施工方案
支座采用钢模板拼装而成，混凝土采用C40标号，利用混凝土罐车水平运输，吊车或塔吊垂直运输。
1） 施工放样：
支座垫石按设计要求进行精确放样，确保位置准确。放样后，用墨斗将垫石边线弹上墨线。
2）凿毛、绑扎钢筋：
墩柱顶垫石部分混凝土面要求凿除表面浮浆，使其露出新鲜的混凝土面。钢筋按照设计图纸进行绑扎，要求间距均匀，保护层厚度符合设计要求。在垫石四角钢筋网上焊上四根定位筋，要求钢筋顶面平整。钢筋顶标高即垫石顶标高，标高要求控制准确，四根定位筋间高差不得超过1mm。
3）支模板：
采用钢模板，严格按照几何尺寸安装模板。要求拼缝紧密，不漏浆。采用方木支撑牢固，防止模板跑模。
加强环保教育，宣传有关环保政策，强化职工的环保意识，使保护环境成为参建职工的自觉行为。
4）保护生态
施工中注意保护自然和生态，不得随意拆堵水利设施，保护好河渠，不污染水源。严格落实其它环保措施，保护溪流水质和空气环境
5）落实国家林业政策
不得因施工需要，在未经业主和相关部门容许的情况下，砍伐林木，毁坏地表植被，挖掘土石，埋设管线。对合同规定的施工界限内外的植物、树木，必须尽力维持原状。砍除树林或其它经济植物时，应事先征得所有者和业主的指示同意。做好树林防火措施，配置灭火器材。
8）一旦发生安全事故，立即报告上级主管部门和当地劳动部门、检查机关并通知业主代表和监理工程师，按有关规定进行处理。
关键工序管理措施：
起重安全操作规程
1）起重作业人员必须经过一定的培训，考试合格由劳动安全部门发给特种作业证后方可进行操作。
2）吊装大、中型及重型设备，要制定切实可行的吊装方案，批准后应认真贯彻执行。
3）加强安全生产教育，提高全员安全意识。重点进行四个方面的教育，
强化被交道公路行车安全和施工安全意识；安全基本知识和技能的教育；遵守规章制度和岗位标准化作业的教育；文明施工的教育。同时开展创安全标准工地活动，进行安全检查评比，激发全员安全生产的自觉性。
4）严格安全监督，建立和完善定期安全监查制度。各级安全领导小组要定期组织检查，各级安全监督人员要经常检查，真正把事故消灭在萌芽状态,同时严格事故报告和奖罚制度。
5）严格按施工工艺的要求进行施工，配备足够的施工设备，以保证施工质量，真正体现以设备保工艺、以工艺保质量的措施。
安全技术交底记录
本工程的安全目标为：本工程的安全管理目标为“四无一杜绝”和“一创建”。
“四无”即：无重伤事故、无交通事故、无火灾洪灾事故、无影响道路行车事故；“一杜绝”即：杜绝死亡事故。施工安全工作贯彻“安全第一，预防为主”的方针，并创建安全标准工地。
4）浇注混凝土：
混凝土标号C40，生产过程中应派专门试验人员进驻拌合站进行质量控制，并实时调整施工配比。为保证混凝土质量，C40混凝土最小搅拌时间不小于90秒。在施工现场测试塌落度，坍落度不合格不得使用。要求采用小号振动棒，振捣密实。混凝土浇注后表面要求收光整平，保证混凝土表面平整，标高控制在规范允许范围之内。
6）起重机提升和降落速度要均匀，严禁忽快忽慢和突然制动。左右回转动作要平稳。当回转未停稳前不得作反向动作。
7）起重机使用的钢丝绳应有制造厂技术证明文件作为使用依据，如无证件时应经过试验合格后方可使用。卷筒上钢丝绳应连接牢固、排列整齐、不得扭结、变形，所有钢丝绳不得有接头。
8）工作完毕后，起重臂转到顺风方向，并将吊钩开到离臂杆顶端处2-3米位置。
安全施工管理措施
1）建立安全施工责任制度。建立各级安全施工责任制，各级人员必须认真学习国家有关安全方面的政策、法令和规章制度。建立安全岗位责任制， 逐级签订安全生产责任状，明确分工，责任到人。
2）在编制施工组织设计和施工计划时，必须同时编制安全技术措施；主管施工生产的领导和施工负责人员在布置施工任务时，必须同时布置安全工作；根据工程和施工特点编制安全交底。班组在班组长的领导下和专职安全人员的指导下，负责本班组的安全施工，督促工人遵守操作规程和各项安全施工制度，并组织班前班后的安全监查；参加施工的人员应遵守安全施工规章制度，不得违章作业。
3）操作前必须对工作现场周围环境、行驶道路、架空电线、建筑物以及构件重量和分布等情况进行全面了解。
4）起吊重物时应绑扎平稳和牢固，不得在重物上堆放或悬挂零星物件。零星物件或物品必须用吊笼或钢丝绳绑扎牢固后起吊。绑扎钢丝绳与物件的夹角不得小于30度。
5）起吊满负荷或接近满负荷时、应先将重物吊起离地面20-50厘米停机检查：起重机的稳定性、制动器的可靠性、重物的平稳性、绑扎的牢固性。
2）质检工程师、质检员及技术员职责明确，奖罚分明。推行全员质量责任制，提高全员质量的自觉性。
3）严格执行技术标准，组织全体施工人员遵照设计要求和技术规范施工，作好施工前的技术指导和施工方法正确。项目部技术人员跟班作业，加强施工质量控制，实行自检、互检、交接检制度
4）加强试验工作，对用于本工程的水泥、钢筋、地材等原材料严格把关，不合格材料不准进场，严格按配合比施工，确保盖梁施工质量。
5) 混凝土养护：
待混凝土达到初凝后，用土工布覆盖保水养生，气温过低时采用棉被或电热毯保温养生，养生不得少于7天。
三、质量保证体系及措施
1）成立以项目总工为组长质量领导小组，全面负责本项目部的质量管理工作，建立完善的质量管理体系。设立专职的质量检查人员，专门负责质量的检查和控制工作，定期进行质量检查。
六、环保措施
1）成立环境保护领导机构
项目经理部设环境保护委员会，项目经理任主任，书记任副主任，各处室领导为成员，全面负责该工程的环境保护工作。
2）健全环保管理机制
强化环保管理，健全环保管理机制，定期进行环保检查，及时处理违章事宜，并与当地的环保部门建立工作联系，接受社会及有关部门的监督。
3）加强环保教育
5）加强安全防护，设置安全防护标志。桥梁施工作业设立安全栏杆、安全网。脚手架要搭设牢固。作业人员严禁酒后上岗，严格遵守操作规程，创造一个安全、文明的施工环境。
6）抓好现场管理，坚持文明施工，在被交道路附近开挖基坑及施工危险地段要设置安全警示牌,以防意外事故发生。
7）定期或根据施工需要发放和检查施工所用的各种安全机具设备和劳动保护用品。
