设计与施工说明
建筑工程施工方案设计说明
建筑工程施工方案设计说明一、工程概况本工程位于某某地区的某某市区，地理位置优越，交通便利。
总用地面积为XXX平方米，总建筑面积为XXX平方米，分为地上XX层，地下XX层。
本工程是一栋多功能综合建筑，包括商业、办公、住宅等功能。
本工程由某某建筑设计院设计，我公司承担总包施工。
二、设计原则1. 安全性原则：严格按照国家建筑规范和相关法律法规进行设计，确保施工过程中的安全。
2. 经济性原则：合理利用材料和资源，降低施工成本，提高建筑质量。
3. 环保性原则：注重节能减排，采用环保材料和工艺，致力于打造绿色建筑。
4. 实用性原则：满足建筑功能需求，优化空间布局，为用户提供舒适的使用体验。
5. 美观性原则：注重建筑外观和内部装饰设计，打造具有艺术感和时尚感的建筑。
三、施工方案设计1. 地基基础施工本工程采用深基础设计方案，地基基础选用钢筋混凝土桩。
在施工前进行地质勘察，确保桩基的布设和打桩质量。
桩基支撑系统采用弹性承载，能够较好地承受地震、风荷载和外部扰动。
2. 主体结构施工主体结构选用钢筋混凝土框架结构，采用模板支撑和钢模板施工。
根据建筑高度和结构特点，采用楼板、梁、柱等不同形式的模板，并加强节点的连接，确保结构的稳固性和安全性。
3. 外立面施工为保证建筑外观的美观和耐久性，外立面选用大板幕墙设计，预留空间方便日后的维护和修缮。
选择优质的幕墙材料，确保防水、隔热、隔音等功能，为建筑提供良好的环境保护。
4. 室内装修施工室内装修选用环保材料，采用吊顶、地面、墙面等多种材料和工艺技术，确保装修质量和室内空间舒适度。
同时，为提高工程经济效益，减少资源浪费，采用装饰设计一体化，加强施工过程中的安全管理和质量控制。
5. 设备安装施工本工程设计了先进的建筑设备系统，包括电梯、通风空调、给排水、电气等系统。
将采用整体调试的方式进行设备安装，确保设备的正常运行和安全使用。
6. 外部绿化施工在建筑周边设计了绿化景观带和公共休闲区，将采用合理的植物配置和灌溉系统，打造绿色、舒适的室外环境。
施工设计说明

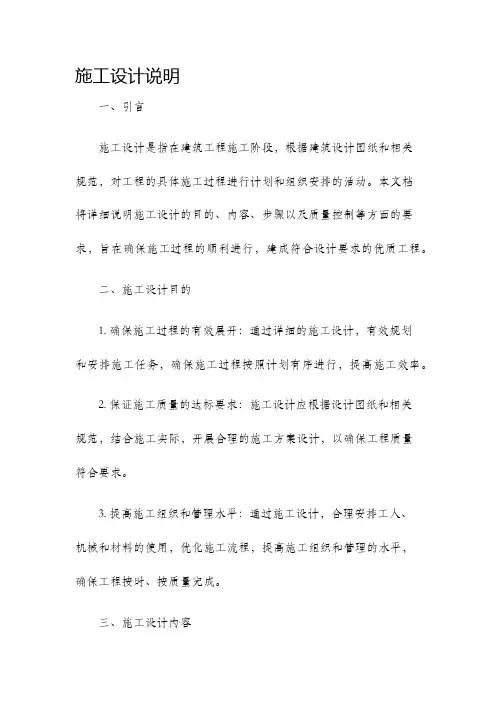

施工设计说明一、引言施工设计是指在建筑工程施工阶段，根据建筑设计图纸和相关规范，对工程的具体施工过程进行计划和组织安排的活动。
本文档将详细说明施工设计的目的、内容、步骤以及质量控制等方面的要求，旨在确保施工过程的顺利进行，建成符合设计要求的优质工程。
二、施工设计目的1. 确保施工过程的有效展开：通过详细的施工设计，有效规划和安排施工任务，确保施工过程按照计划有序进行，提高施工效率。
2. 保证施工质量的达标要求：施工设计应根据设计图纸和相关规范，结合施工实际，开展合理的施工方案设计，以确保工程质量符合要求。
3. 提高施工组织和管理水平：通过施工设计，合理安排工人、机械和材料的使用，优化施工流程，提高施工组织和管理的水平，确保工程按时、按质量完成。
三、施工设计内容1. 施工组织设计：根据工程的规模和复杂程度，制定合理的施工组织方案，包括人员组织、机械设备调配、施工任务划分等。
2. 施工工艺设计：对各个施工工序进行科学的工艺设计，确保施工过程的安全性和质量可控性。
3. 施工进度计划：结合整个工程的施工周期和目标，制定详细的施工进度计划，确保施工任务能够按时完成。
4. 施工图纸深化设计：根据设计图纸，研究施工图纸的细节，优化图纸的设计方案，确保施工图纸的准确性和可操作性。
5. 材料和设备清单：根据施工需要，制定材料和设备的清单和采购计划，合理控制材料和设备的使用和成本。
四、施工设计步骤1. 获得设计图纸和相关规范：在施工设计之前，首先需要规范的设计图纸和相关规范文件。
2. 分析设计图纸和施工要求：仔细研究设计图纸，了解设计要求和施工工艺要求。
3. 制定施工组织方案：根据工程的实际情况和施工要求，制定详细的施工组织方案。
4. 制定施工工艺方案：根据设计要求和现场条件，制定合理的施工工艺方案。
5. 制定施工进度计划：根据工程的施工周期和目标，制定详细的施工进度计划。
6. 深化施工图纸设计：根据设计图纸，对施工图纸进行深化设计，优化施工可行性。
施工设计说明书
施工设计说明书施工设计说明书篇一：施工设计说明施工说明本工程所有的参照标准均按最新的相关施工及验收规范或最新的国家标准。
承建商在进行工程中应采用最佳及最合适的标准，同时，业主方总监也有权要求承建商在工程实施中采用他认为最好的标准。
但必须满足中华人民共和国行业标准之建筑装饰工程施工及验收规范。
一、木工材料：材料应用最好之类型，自然生长的木料，必须经过烘干或自然干燥后才能使用，没有虫蛀，松散或腐节或其他缺点，锯成方条形，并且不会翘曲，爆裂及其他因为处理不当而引起的缺点。
胶合板按不同材种选用进口或国产，但必须达到AAA要求。
承建商应在开工前提供材料和终饰样板且经筹建处和设计师认可批准才能使用。
防火处理：（1）所有基层木材均应满足防火要求，涂上三层本地消防部门同意使用的防火漆。
（2）承建商要在实际施工前呈送防火涂料给筹建处批准方可开始涂刷。
制作工艺及按装：1、尺寸（1）所有装饰用的材料均严格按图纸施工，凡原设计节点不明之处需补充设计图，经设计师同意后实施。
（2）所有尺寸必须在工地核实，若图样或规格与实际工地有任何偏差，应立即通知设计师。
2、装饰（1）所有完工时在外之木作工艺表面，除特列注明处，都应该按设计做饰面。
3、终饰（1）当采用自然终饰或者采用指定染色、打白漆，或油漆被指定为终饰时，相连木板在形式，颜色或纹理上要相互协调。
收缩度：所有木工制品所用之木材，均应经过干燥并保证制品的收缩度不会损害其强度和装饰品之外观，也不应引起相邻材料和结构的破环。
装配：承建商应完成所有必要的开榫眼、接棒、开槽、配合做舌榫嵌入，榫舌接合，和其他的正确接合之必要工作。
提供所有金属板，螺丝，铁钉和其他室内设计要求的或者顺利进行规定的木工工作所需的装配件。
接合：（1）木工制品须严格按照图样的说明制作，在没在特别标明的地方接合，应按该处接合之公认的形式完成。
胶接法适用于需要紧密接合的地方。
所有胶接处应用交叉舌榫或其他加固法。
（2）所有铁钉头打进去并加上油灰，胶合表面接触地方用胶水接合，接触表面必须用锯或刨进行终饰。
建筑施工设计说明(工程做法)
一、建筑设计说明1、总体设计本项目室外总体工程包括车道、 (步行道、广场、停车场、坡地、水池、绿化小品等）及室外围护设施，均按总平面布置进行。
1.1路面排水布置，见总平面图。
1）车行道横坡 %（水泥路面 1.0—1.5、沥青路面1.5—2.0）纵坡 %（0.3-4.0)，道路转弯半径R= M，采用道路交叉点向四周排水方式，道路做，50厚砂垫层，100厚碎石压实，素土夯实。
（a)120厚钢筋混凝土C25 （小轿车、面包车等轻型汽车)（b)150厚钢筋混凝土C30 （按汽-8级荷载设计)(c）180厚钢筋混凝土C30 （按汽—10级荷载设计)(d)200厚钢筋混凝土C30 （按汽-—13级荷载设计)(e)220厚钢筋混凝土C30 （按汽—18级荷载设计）2）人行道横坡％（规则石块路面1.5—3。
0、卵石、碎石及其他粒料路面 1.5-4.0)，纵坡％(0.5-1.0）,人行道铺地做。
（a）混凝土现浇路面60—80厚C20混凝土，50厚砂垫层，80厚碎石压实，素土夯实。
（b)混凝土予制块路面予制混凝土砌块,50厚粗砂垫层,100厚碎石压实,素土夯实。
(c）予制水泥方格砖50厚250×250方格砖，25厚1：3水泥砂浆，80厚碎石压实,素土夯实。
（d) 碎大理石拼块路面碎大理石块稀铺磨光，25厚1:2水泥砂浆及灌缝，100厚C15混凝土,80厚碎石压实，素土夯实。
(e）鹅卵石路面60厚C20混凝土嵌粘卵石面层，30厚粗砂，80厚碎石压实，素土夯实.（f）广场砖路面10厚100×100广场砖,60厚C20混凝土掺陶瓷粘结剂基层,1：2水泥砂浆勾缝,100厚碎石压实，素土夯实。
(g）花岗石路面30厚花岗石路面,25厚1：2水泥砂浆找平及灌缝，100厚C20混凝土，80厚碎石压实,素土夯实。
(h)铺机砖路面115厚机制粘土砖路面，粗砂扫缝，25厚M5混合砂浆,100厚碎石压实，素土夯实。
（i）铺乱石块路面150∽200厚稀铺乱石块路面,50厚黄砂垫层，100厚碎石压实,素土夯实。
装饰设计施工说明
装饰设计施工阐明工程名称: xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx设计单位: xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx日期: 20xx年x月x号项目总负责人（签字）:项目各专业负责人（签字）装饰设计:电气设计:设计文献目录装饰设计施工阐明工程概况 (3)设计根据 (3)室内施工质量验收原则 (3)图纸阐明 (3)防火设计 (4)装饰设计施工阐明工程概况本工程为xxxxxxxxxxx精装修工程, 位于宁波市xxxxxxxx, 建筑面积1942.62M²。
二、设计根据1.根据双方签定旳装修协议及甲方提供旳有关图纸、现场状况。
2.室内设计中重要引用规范、原则。
《建筑内部装修设计防火规范》GB50222--95《民用建筑工程室内环境污染控制规范》GB50325--2023《办公建筑设计规范》JGJ67-89《民用建筑设计通则》GB5032-2023《高层民用建筑设计防火规范》GB50045-95(2023年版)《建筑设计防火规范》GBJ16-87(2023年版)《民用建筑隔声设计原则》GBJ118-88《民用建筑照明设计原则》GBJ133-90三、室内施工质量验收原则《建筑装饰装修工程质量验收规范》GB50210--2023《建筑工程施工质量验收统一原则》GB50300--2023《建筑隔声测量规范》GBJ75-84四、图纸阐明1.此施工图包括装修部分、通风空调及强弱电部分, 消防部分由专业消防企业提供图纸并符合有关规范规定。
2.本图所示与墙、柱等相对尺寸为控制尺寸, 标高、位置、尺寸必须现场放线而定, 必须由设计人员认定后方可施工。
3.所有图例尺寸查核与既有差距, 或与图例有区别时, 施工者必须与技术人员联络, 做尺寸修正或修正方案, 以补充或变更设计图例为最新施工图。
4.标高均为装饰层面标高, 天花标高为从本层地面起算旳相对标高。
设计及施工说明
设计及施工说明（一）设计说明一、工程概况1、本工程为浙江东邦药业有限公司新建研发大楼空调工程.二、设计依据1 、《民用建筑供暖通风与空气调节设计规范》 GB50736-20122、《多联式空调（热泵）工程施工技术规程》 DG/TJ08-2091-20123、《建筑防排烟技术规程》 DGJ08-88-20064、《公共建筑绿色设计标准》 DGTJ08-2143-20145、暖通专业要求及业主相应需求三、设计范围1、二~四层空调设计。
四、暖通空调室内外设计计算参数1、室外计算参数夏季空调室外计算干球温度:34.4℃夏季通风室计算干球温度:31.2℃夏季室外通风计算相对湿度:69% 夏季室外平均风速:3.1m/s 夏季室外大气压力1005.4hPa冬季空调室外计算干球温度:-2.2℃夏季空调室外计算湿球温度:27.9℃冬季通风室外计算干球温度:4.2℃冬季室外计算相对湿度:75%冬季室外平均风速:3.0m/s 冬季室外大气压力:1025.4hPa最大冻土深度：8cm 冬季采暖室外计算干球温度：-0.3℃2五、空调设计1、本设计采用风冷热泵提供冷热源，室内部分根据装饰吊顶采用风机盘管/薄形吊挂空调机组/四面出风卡式机。
二层和三层用一个系统，四层单独使用一个系统,空调外机至于屋面。
2、空调冷凝水有组织排放至卫生间排水。
六、管材与保温1、空调系统的冷热管均采用铜管。
2、铜管均做保温，采用难燃B1级橡塑保温。
冷凝水保温材料厚度15mm。
保温粘接胶应满足防水要求。
所有管道的保温必需符合«公共建筑节能设计标准»之附录C3、固定支架、活动支架做法、间距详见«室内热力管道支吊架》05R417-1七、其他说明1.水系统试压按各美的设计说明要求执行。
2、其他未说明部分，请按GB50242-2002《建筑给排水及采暖工程施工质量验收规范》、GB50243-2002《通风与空调工程施工质量验收规范》、GB 50231-2009《机械设备安装工程施工及验收通用规范》 91SB6 《建筑设备施工安装通用图集》，以及其他的国家标准或行业标准进行施工。
施工设计总说明范文
施工设计总说明范文一、设计目标：本施工设计旨在满足工程建设的需要，保证工程施工质量，确保工程安全及工期要求，实现设计师的设计构想，以及满足业主的要求。
同时，本设计着重考虑了施工的可行性，提出了合理的施工方案，确保施工过程中的高效性和经济性。
二、施工工艺：1.基坑开挖：根据地质勘察信息和设计要求，确定开挖深度和坑底标高，采用机械开挖方式进行基坑开挖。
对于土方回填均采用半干法。
2.地基处理：采用加固桩法处理地基，提高地基的承载力。
地基加固中采用的桩基类型为灌注桩，通过与混凝土柱体相连形成整体结构。
3.主体结构施工：主体结构采用钢筋混凝土结构，墙体框架采用剪力墙加配肋压拱形成的强度和刚度较高的体系。
梁柱采用预制构件，通过现场拼装加固。
4.外墙砌筑：外墙砌筑采用烧结砖，采用钢筋砌筑支模，解决了垂直度和墙面表面平整度问题。
外墙砌筑前，先进行墙面防潮层施工。
5.室内装饰：室内装饰以实现舒适、美观、环保、功能合理为设计原则，采用石膏板或装饰板进行墙面和天花板装饰，采用地板砖或地毯进行地面装饰，采用木质材料进行家具和橱柜的制作。
6.排水系统：建筑物排水采用下水道系统，将所有排水通过下水道连接到市政污水处理设施，确保排水的畅通。
7.电气系统：电气系统采用中央供电方式，配备灯具、插座和开关等电气设备。
电线采用火线与零线间距离要符合国家电气安全标准。
三、安全技术措施：1.建立安全责任制度，制定施工安全技术措施，加强对施工作业人员的安全教育和培训，提高安全意识。
2.建立安全监控系统，对施工现场进行24小时全天候监控，实时了解施工现场安全情况，并及时采取措施防止事故发生。
3.使用符合国家标准和产品质量认证的建筑材料，确保施工质量和安全。
4.合理布置施工现场，设立警示标志和安全防护设施，保障工人的人身安全。
5.在施工现场设置消防设施，防止火灾和其他安全事故的发生。
四、工程预算：工程预算根据设计要求和施工工艺确定，包括施工材料费、施工人工费、机械使用费等。
装修施工设计方案说明范本7篇
装修施工设计方案说明范本7篇装修施工设计方案说明篇1一、铝合金门窗安装：㈠作业条件：(1)施工人员必须认真熟悉本工种设计图纸及有关技术文件。
(2)塑钢门窗安装的施工进场时间必须在土建封顶，断水后进场院。
(3)安装施工部位的土建残于物必须清除干净。
(4)门窗洞口检查：1、同一层楼水平允许偏差不得超过±2.6MM，门窗洞中心线从顶层到底层的允许偏差不得超过±5MM。
2、洞口尺寸检查：安装前，应检查门窗洞口几何尺寸，当门窗框按水平线和中心线安装后，周边应留有20—25MM宽的填缝间隙对间隙不合要求者，应经修理才能安装。
3、对湿作业要求：塑钢门窗安装应安排在室内外粉刷等湿作业完工后进行，特殊情况由双方协商解决。
4、脚手架搭设：安装塑钢门窗用的脚手架可用土建施工脚手架也可另搭。
㈡装工艺流程：测位定线→门窗框安装→填缝→门窗扇安装→玻璃安装→验收交工㈢装工艺1、测位定线：根据土建部门提供的合金窗口标高，在洞口墙上弹出门窗框安装位置准线。
2、门窗框安装(1)门窗框安装A、将门窗框安放到洞口上后，应先用木楔临时稳定，为是上下左右各个门窗框安在同一竖直线和水平线上，应拉通线进行调整，框表面距外墙表面尺寸应调至统一，对框的正侧面的水平度及垂直度应有尽有校正，经校正合格后紧木楔，完成上述工序后，应再重复一次。
B、门窗框在安装就位前应用塑料薄膜和胶纸包缠保护。
C、门窗框在安装就位中，严禁用金属锤敲击铝门窗框。
(2)质量要求A、窗框两对角线长度差：对角线﹤200MM时应﹥2MM对角线﹥200MM时应﹤3MMB、门窗框正、侧面垂直度：﹤2MMC、门窗框的水平：﹤5MM(3)门窗框固定①固定方法与零件：采用厚度不小于1.5MM的铁件(铁件必须镀锌)用膨胀螺栓或钢射钉将门窗框与墙体固定牢。
②固定点位置：固定铁件应在铝门窗框四周均匀布置，相邻铁件应内错开，固定点的间距﹤450MM，转角昝的铁件应与门窗框的转角点有80—100MM的距离。
