三鼎全站仪操作说明
三鼎光电sts-722说明书

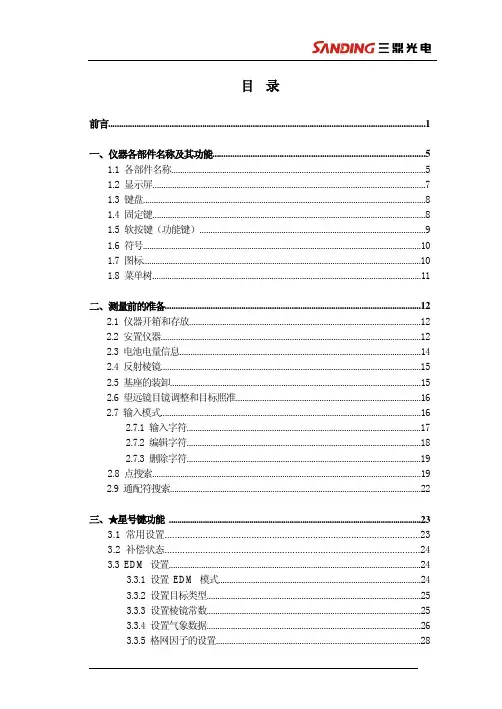

目录前言 (1)一、仪器各部件名称及其功能 (5)1.1 各部件名称 (5)1.2 显示屏 (7)1.3 键盘 (8)1.4 固定键 (8)1.5 软按键（功能键） (9)1.6 符号 (10)1.7 图标 (10)1.8 菜单树 (11)二、测量前的准备 (12)2.1 仪器开箱和存放 (12)2.2 安置仪器 (12)2.3 电池电量信息 (14)2.4 反射棱镜 (15)2.5 基座的装卸 (15)2.6 望远镜目镜调整和目标照准 (16)2.7 输入模式 (16)2.7.1 输入字符 (17)2.7.2 编辑字符 (18)2.7.3 删除字符 (19)2.8 点搜索 (19)2.9 通配符搜索 (22)三、★星号键功能 (23)3.1 常用设置 (23)3.2 补偿状态 (24)3.3 EDM设置 (24)3.3.1 设置EDM模式 (24)3.3.2 设置目标类型 (25)3.3.3 设置棱镜常数 (25)3.3.4 设置气象数据 (26)3.3.5 格网因子的设置 (28)3.3.6设置仪器常数 (29)3.3.7 查看测距信号 (30)3.4 作业设置 (31)3.4.1 作业文件 (32)3.4.2 调用文件 (32)四、基本测量 (34)4.1 测量注意事项 (34)4.2 基本测量界面 (35)4.3 设置测站点 (36)4.4 定向设置 (38)4.5 数据采集 (41)4.5.1 测存 (43)4.5.2测量 (44)4.5.3 存储 (45)4.5.4编码(调用和添加) (46)4.5.5查看 (46)4.5.6 距离和角度偏心设置 (47)4.6 水平角设置功能 (48)4.7 放样 (49)4.7.1 极坐标法 (50)4.7.2输入放样点 (52)4.7.3从作业中提取坐标 (53)4.7.4 极坐标放样 (54)4.7.5正交法放样 (56)4.7.6 坐标差放样 (58)4.8 系统信息 (60)4.8.1日期和时间设置 (60)五、应用程序 (62)5.1 后方交会 (63)5.2 悬高测量 (66)5.3 对边测量 (69)5.3.1折线对边(A-B,B-C) (69)5.3.2射线对边(A-B,A-C) (71)5.4 面积测量 (73)5.5 道路 (76)5.5.1 道路设计 (76)5.5.1.1编辑水平定线 (77)5.5.1.2修改水平定线 (84)5.5.1.3编辑垂直定线 (85)5.5.1.4修改垂直定线 (86)5.5.1.5删除水平定线 (87)5.5.1.6删除垂直定线 (88)5.5.2道路放样 (88)5.5. 3 斜坡放样 (94)六、文件管理 (97)6.1 测量文件 (98)6.2 坐标文件 (99)6.3 编码.文件 (101)6.4 磁盘信息 (102)6.5 文件导入 (103)6.6 文件导出 (105)6.7 读卡器模式 (107)七、系统设置 (108)八、误差校准 (112)8.1 管水准器 (112)8.2 圆水准器 (112)8.3 望远镜分划板 (113)8.4 竖盘指标零点自动补偿 (114)8.5 指标差( i 角)和竖盘指标零点设置 (114)8.6 视准差（视准轴与横轴的垂直度(2C)） (116)8.7横轴误差的校准 (118)8.8 误差信息 (120)8.9 光学对中器 (120)8.10 仪器常数(K) (121)8.11 视准轴与发射电光轴的平行度 (123)8.12 无棱镜测距 (124)8.13 基座脚螺旋 (124)8.14 反射镜有关组合件 (124)九、技术参数 (126)十、附件 (128)【附录A】计算道路定线元素 (129)1、道路定线元素 (129)2、计算道路定线元素 (131)非常感谢您选购三鼎STS720系列全站仪！本手册使用范围：适用于STS720系列全站仪。
三鼎光电STS 系列全站仪操作手册
前言非常感谢您选购三鼎STS700(750/720)(R)系列全站仪！本手册使用范围：适用于STS700(R)系列全站仪。
STS720/750全站仪装有红外光电测距仪。
STS720/750L 全站仪装有红外激光测距仪。
STS720/750R全站仪装有红色可见激光、无需棱镜测距的测距仪。
本手册中作有“”的部分仅适用于STS720/750R型全站仪。
使用仪器之前请仔细阅读！特点：1、强大的内置软件功能STS700(R)系列全站仪精细的内置软件设计，一目了然的菜单结构和丰富、实用的应用程序，在工程测量和放样中尤其能大显身手。
2、操作简单STS700(R)系列全站仪拥有丰富的功能按键、字符与数字完美结合的输入模式，简单、实用、方便，即使是没多少测量经验的工程师也能快速掌握。
3、绝对数码度盘预装绝对数码度盘，仪器开机即可直接进行测量。
即使中途重置电源，方位角信息也不会丢失。
4、免棱镜测距该系列全站仪中带激光测距的STS720/750R的免棱镜测距功能可直接对各种材质、不同颜色的物体（如建筑物的墙面、电线杆、电线、悬崖壁、山体、泥土、木桩等）进行远距离、高精度的测量。
对于那些不易到达或根本无法到达的目标，带来了特别的福音。
5、高精度长测程STS700(R)系列全站仪在单棱镜下测程可达到2.4km。
6、优秀的防水防尘功能STS700(R)系列全站仪具备防水防尘功能，实现了全站仪硬件性能的又一突破。
12注意事项：1、 日光下测量应避免将物镜直接对准太阳。
建议使用太阳滤光镜以减弱这一影响。
2、 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3、 仪器不使用时，应将其装入箱内，置于干燥处，并注意防震、防尘和防潮。
4、 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至适应环境温度后再使用。
5、 若仪器长期不使用，应将电池卸下分开存放。
并且电池应每月充电一次。
6、 运输仪器时应将其装于箱内进行，运输过程中要小心，避免挤压、碰撞和剧烈震动。
三鼎全站仪操作范文
三鼎全站仪操作范文
在操作三鼎全站仪之前，我们首先需要了解它的基本组成和功能。
主
机是全站仪的核心，它负责接收和处理测量数据。
测量杆上装有一个望远镜，可以观测目标点，并通过红外线或激光发射器发射信号到目标点。
操作三鼎全站仪的步骤如下：
步骤1：设置三鼎全站仪
首先，我们需要选择一个平稳的测量点，并将三鼎全站仪放置在上面。
确保全站仪底座平稳，并使用调平螺丝将其水平调节。
步骤2：对准目标点
使用望远镜观测目标点，并将其对准在十字线的中心。
通过调节测量
杆的高度和角度使得目标点位于视野中心。
步骤3：进行水平角和垂直角的测量
在测量过程中，我们需要按下仪器上的相应按钮来进行水平角和垂直
角的测量。
在测量水平角时，我们需要将仪器的水平轴与目标点对齐，并
在屏幕上读取测量结果。
在测量垂直角时，我们需要将仪器的垂直轴与目
标点对准，并同样在屏幕上读取测量结果。
步骤4：测量斜距
斜距是指从测站到目标点的直线距离。
105250_三鼎全站仪操作说明
三鼎全站仪操作说明一、全站仪放线：1、首先在测站点架设仪器并且对中整平、精平，然后开机2、按操作面板“菜单”键选择“放样功能”3、按对应的“F2”键进入放样模式(1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找(2)按“F2”键设置测站：按“F4”键↓找到“坐标”键，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步。
(3)按“F3”键设置后视：选择“F2”键“坐标输入”：按“F4”键↓找到“坐标”，看“坐标”对应的是“F 3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”(4)按“F4”键“开始放样”，将放样点坐标输入仪器，按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。

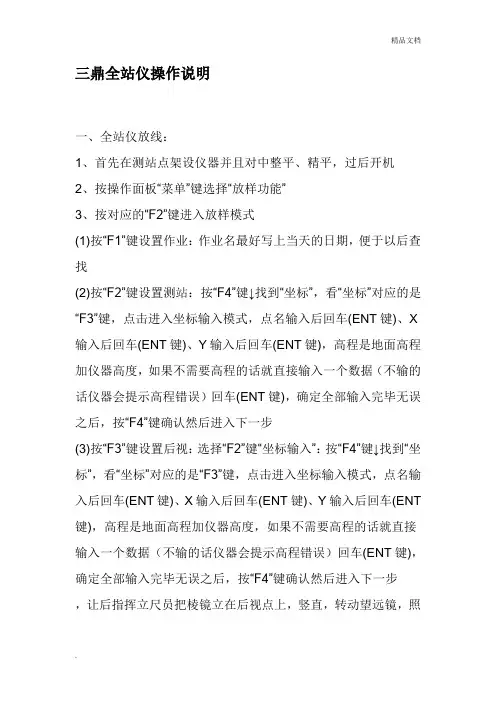

三鼎全站仪操作说明
三鼎全站仪操作说明一、全站仪放线：1、首先在测站点架设仪器并且对中整平、精平，过后开机2、按操作面板“菜单”键选择“放样功能”3、按对应的“F2”键进入放样模式(1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找(2)按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X 输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步(3)按“F3”键设置后视：选择“F2”键“坐标输入”：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT 键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”(4)按“F4”键“开始放样”，将放样点坐标输入仪器，按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。
三鼎STS-752系列全站仪使用方法
三鼎STS-752系列全站仪快速操作指南* 按键介绍USER——“用户自定义”键FNC ——“常用功能”键MEN—U—“菜单”键PAGE——“翻页”键ESC——“退出”键ENT ——“确定”键MEA—S—“快捷测距”键* “快捷测距”键的设置：（测量放样时非常有用！！）按菜单键（MEN）U，进入“系统设置”（按F2），进入“系统设置1/4 ”，用下方向键将光标移至“触发键”，用左右方向键选择“测距”，点“设定”（按F4），即可。
* 测坐标（数据采集）操作步骤：●（1）点击“菜单”键（按MEN）U，进入“应用程序”（按F1）。
●（2）选择“测量”（按F1）●（3）“F1 设置作业”，不用设置，仪器将默认把数据保存在“DEFAUL”T的文件夹内，直接进行下一步操作即可。
●（4）“设置测站”（按F2）点击“坐标”（按F3），输入测站点坐标：X、Y、Z，注意：必须输入点名（例如：01），输入数据后，点“保存”（按F4），输入仪器高，点“确认”（按F4）。
●（5）“定向”（也就是确定方位角）（按F3），选择“坐标定向”（按F2），点击“坐标”（按F2），输入后视点坐标：X、Y、Z ，点“保存”（按F4），屏幕显示“坐标定向1/2 ”，对准后视棱镜，点“记录”（按F3），屏幕提示“确认要进行多余观测吗？”，切记：点“取消”！！！（按F1），出现“定向结果”，点“确认”（按F4）。
●（6）“开始”（按F4），屏幕顶部出现“测量1/3 ”，此时输入“点名”（例如：03），输入“棱镜高”，照准棱镜后，点“测存”（按F1），等距离测出之后，再按（PAGE）键两次，屏幕顶部出现“测量3/3 ”，此时屏幕显示即为当前点的坐标值。
注意：仪器会将点名顺序递增，测下一点时无需再输点名，只需根据需要改变“棱镜高”。
（坐标数据不保存时，点“快捷测距”键（MEAS）即可。
* 放坐标（放样）操作步骤：●（1）点击“菜单”键（按MEN）U，进入“应用程序”（按F1）。
三鼎全站仪操作说明
v1.0 可编辑可修改三鼎全站仪操作说明一、全站仪放线：1、首先在测站点架设仪器并且对中整平、精平，过后开机2、按操作面板“菜单”键选择“放样功能”3、按对应的“F2”键进入放样模式(1)按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找(2)按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步(3)按“F3”键设置后视：选择“F2”键“坐标输入”：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车(ENT键)、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”(4)按“F4”键“开始放样”，将放样点坐标输入仪器，按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车(ENT键)、Y输入后回车(ENT键)，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车(ENT键)，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步，输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。
三鼎全站仪操作说明
三鼎全站仪操作说明一、前言。
全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。
三鼎全站仪是国内知名的全站仪品牌，具有精度高、稳定性好、操作简便等特点。
本文将详细介绍三鼎全站仪的操作方法，帮助用户更好地使用该仪器进行测量工作。
二、准备工作。
在使用三鼎全站仪之前，需要进行一些准备工作，以确保测量的准确性和顺利进行。
首先，要确保全站仪和三脚架放置在平稳的地面上，并且保持水平。
其次，需要将全站仪与电脑或数据采集器连接，以便后续数据的传输和处理。
最后，要检查全站仪的电量和存储空间，确保能够完成整个测量过程。
三、基本操作。
1. 打开全站仪电源，等待系统启动完成。
在启动过程中，要注意观察全站仪的显示屏，确保没有异常提示或故障信息。
2. 进入测量模式，根据具体的测量任务选择相应的测量模式，如角度测量、距离测量、坐标测量等。
3. 进行目标对准，使用全站仪的望远镜对准目标点，确保目标点在望远镜的十字线中心。
4. 进行测量，按下测量按钮进行测量操作。
在测量过程中，要保持全站仪的稳定，避免外界干扰。
5. 保存数据，将测量得到的数据保存在全站仪的存储器中，或者通过数据传输线将数据传输至电脑或数据采集器中。
四、高级操作。
除了基本的测量操作外，三鼎全站仪还具有一些高级功能，可以帮助用户更精确地完成测量任务。
1. 自动追踪，全站仪具有自动追踪功能，可以自动跟踪目标点，减少人工操作的繁琐。
2. 数据处理，全站仪可以将测量数据传输至电脑或数据采集器中进行进一步处理，生成测量报告或绘制测量图。
3. 视频测量，部分型号的全站仪还具有视频测量功能，可以通过摄像头对目标点进行实时观测和测量。
五、注意事项。
在使用三鼎全站仪进行测量时，需要注意以下事项，以确保测量的准确性和安全性。
1. 在测量过程中，要保持全站仪的稳定，避免外界震动和干扰。
2. 在选择测量模式和参数时，要根据具体的测量任务进行合理的设置，以确保测量的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三鼎全站仪操作说明
一、全站仪放线：
、首先在测站点架设仪器并且对中整平、精平，过后开机
、按操作面板“菜单”键选择“放样功能”
、按对应地“”键进入放样模式
()按“”键设置作业：作业名最好写上当天地日期，便于以后查找()按“”键设置测站：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步()按“”键设置后视：选择“”键“坐标输入”：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“”“测存”键，仪器会提示“是不是需要多余观测”，按键对应地“取消”
()按“”键“开始放样”，将放样点坐标输入仪器，按“”键↓找到“坐标”，
看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步，输入过后沿水平方向缓缓转动仪器，将水平角调成°′″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是米时就可以已完成此点放样工作（上面显示地箭头方向既是立尺员要移动地方向，如“↑”表示他还要向前走上面显示地多远距离，“↓”表示他还要向仪器方向走上面显示地多远距离.按面板上“”一次，退出.进行下一点放样工作.
二、全站仪测量：
、首先对中整平，过后开机
、按“菜单”键选择“测量功能”
、按对应地“”键进入测量模式（）按“”键设置作业：作业名最好写上当天地日期，便于以后查找（）按“”键设置测站：按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进入坐标输入模式，点名输入后回车(键)、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步（）按“”键设置后视：选择“”键“坐标输入”按“”键↓找到“坐标”，看“坐标”对应地是“”键，点击进
入坐标输入模式，点名输入后回车、输入后回车(键)、输入后回车(键)，高程是地面高程加仪器高度，如果不需要高程地话就直接输入一个数据（不输地话仪器会提示高程错误）回车(键)，确定全部输入完毕无误之后，按“”键确认然后进入下一步，让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“”“测存”键，仪器会提示“是不是需要多余观测”，按键对应地“取消”
（）按“”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按测存，或按测量，想保存地话再按保存，按测量时按面板上地“翻页”，既可以查找到此次测量得到地坐标数据.最后，按面板上“”一次，退出.进行下一点测量工作.。
