颈部血管超声检查及诊断标准ppt课件

颈部血管频谱异常超声诊断标准

首先，医生会观察颈部血管超声图像，包括颈动脉和颈内静脉的血流情况。他们会注意血管内血流的速度和方向，以及是否存在异常的回声或形态。根据超声图像的表现，医生会结合患者的临床症状和病史来判断是否存在颈部血管频谱异常。

其次，医生会进行血流频谱分析，包括血流速度的测量和分析。他们会比较患者的血流频谱与正常范围的对照值，以确定是否存在异常。例如，颈动脉血流速度异常可能表现为狭窄、堵塞或血流受阻，而颈内静脉血流异常可能表现为逆行性血流等。

另外，医生还会结合其他影像学检查结果，如CT血管造影或磁共振血管成像等，来进一步确认颈部血管频谱异常的诊断。

除此之外，医生还会综合患者的临床表现、病史以及实验室检查结果，进行全面评估和诊断。在诊断完颈部血管频谱异常后，医生会制定相应的治疗方案，可能包括药物治疗、介入治疗或手术治疗等，以改善患者的症状和预防并发症的发生。

总的来说，颈部血管频谱异常超声诊断标准是通过观察超声图像、血流频谱分析和综合临床资料来判断颈部血管是否存在异常，从而为患者制定合理的治疗方案。这些标准是医生进行诊断和治疗决策的重要依据，有助于提高诊断的准确性和治疗的有效性。

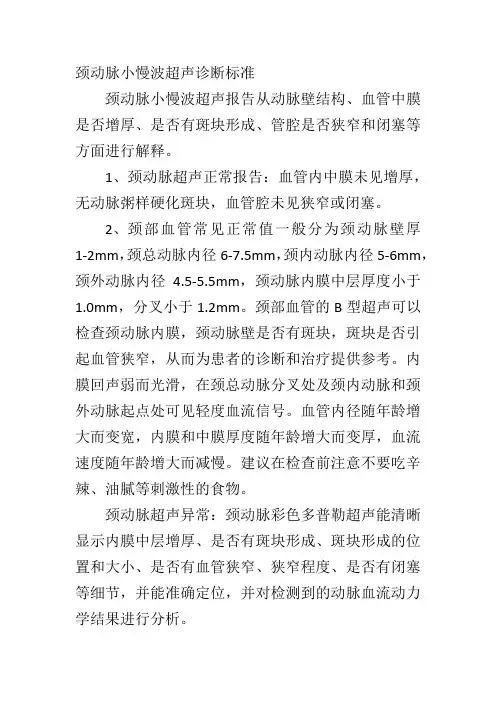

颈动脉小慢波超声诊断标准

颈动脉小慢波超声报告从动脉壁结构、血管中膜是否增厚、是否有斑块形成、管腔是否狭窄和闭塞等方面进行解释。

1、颈动脉超声正常报告：血管内中膜未见增厚，无动脉粥样硬化斑块，血管腔未见狭窄或闭塞。

2、颈部血管常见正常值一般分为颈动脉壁厚1-2mm，颈总动脉内径6-7.5mm，颈内动脉内径5-6mm，颈外动脉内径4.5-5.5mm，颈动脉内膜中层厚度小于1.0mm，分叉小于1.2mm。颈部血管的B型超声可以检查颈动脉内膜，颈动脉壁是否有斑块，斑块是否引起血管狭窄，从而为患者的诊断和治疗提供参考。内膜回声弱而光滑，在颈总动脉分叉处及颈内动脉和颈外动脉起点处可见轻度血流信号。血管内径随年龄增大而变宽，内膜和中膜厚度随年龄增大而变厚，血流速度随年龄增大而减慢。建议在检查前注意不要吃辛辣、油腻等刺激性的食物。

颈动脉超声异常：颈动脉彩色多普勒超声能清晰显示内膜中层增厚、是否有斑块形成、斑块形成的位置和大小、是否有血管狭窄、狭窄程度、是否有闭塞等细节，并能准确定位，并对检测到的动脉血流动力学结果进行分析。 3、颈动脉超声报告主要用于脑血管病患者的检查，如果病人需要，可以去医院咨询医生。不得自行解释，以免延误病情。

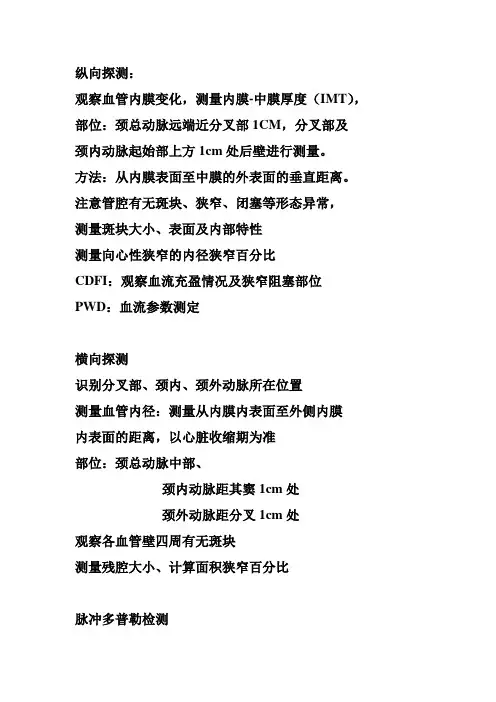

颈部彩超

纵向探测：

观察血管内膜变化，测量内膜-中膜厚度（IMT），

部位：颈总动脉远端近分叉部1CM，分叉部及

颈内动脉起始部上方1cm处后壁进行测量。

方法：从内膜表面至中膜的外表面的垂直距离。

注意管腔有无斑块、狭窄、闭塞等形态异常，

测量斑块大小、表面及内部特性

测量向心性狭窄的内径狭窄百分比

CDFI：观察血流充盈情况及狭窄阻塞部位

PWD：血流参数测定

横向探测

识别分叉部、颈内、颈外动脉所在位置

测量血管内径：测量从内膜内表面至外侧内膜

内表面的距离，以心脏收缩期为准

部位：颈总动脉中部、

颈内动脉距其窦1cm处

颈外动脉距分叉1cm处

观察各血管壁四周有无斑块

测量残腔大小、计算面积狭窄百分比

脉冲多普勒检测 1 取样门放置：

要置于管腔中心，在层流情况下，以窄门取样，原则上取样门宽-----被探测血管腔内径的1/4-1/3。

2 声束与血流方向间夹角应小于等于60度，

2 血流参数

检测血流参数的部位

检测均在血管长轴进行，选择血流平稳不受生理因素影响的部位定量测量。

颈部动脉：距分叉部位2cm处

颈内动脉：距起始膨大部位远端1.0~1.5cm处

椎动脉：颈椎第5~4或4~3椎体间管腔内

定量分析的指标

1 血管内壁的厚度，正常值小于等于0.9mm

2 斑块所致管腔的狭窄程度，即狭窄比值（STEN%）（血管长轴测量）

公式：（D1-D2）/D1*100%

D1：血管本身的内径

D2：血管狭窄处内径

3 狭窄面积比值（血管短轴测量）

公式：（A1-A2）/A1 *100%

A1：血管横截面本身的面积 A2：血管狭窄处剩余管腔面积

血流速度

MAX：最大血流速度，测定频谱收缩

期最高峰

MIN：最小血流速度，测定频谱舒张

期最末点

MEAN：平均血流速度，测定时收缩早

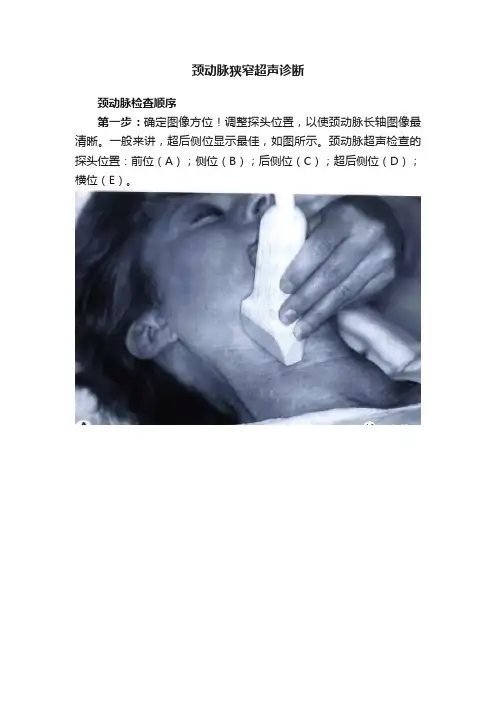

颈动脉狭窄超声诊断

颈动脉检查顺序

第一步：确定图像方位！调整探头位置，以使颈动脉长轴图像最清晰。一般来讲，超后侧位显示最佳，如图所示。颈动脉超声检查的探头位置：前位（A）；侧位（B）；后侧位（C）；超后侧位（D）；横位（E）。

第二步：记录CCA血流速度频谱。在无病变颈总动脉处记录频谱，而且要注意以下几点：

①测量点应在颈动脉分叉下方4cm处；

②取样容积应完全置于血管轴心线上；

③调整多普勒角度（以30°-60°最佳），以便精确测量收缩期峰值流速，如果CCA血流取样不正确，将会人为造成峰值流速增加或减少，计算收缩期峰值流速比评价ICA狭窄时出现误差。如果存在临床意义的颈动脉狭窄，可导致错误判断。

精确测量CCA流速

CCA清晰可见，多普勒取样容积位于动脉中央，并在窦部下方。多普勒角度（左上角箭头所示）<60°，多普勒信号（波形）有力清楚。AVG VEL.平均流速；BW.频带宽度；PKc VEL.收缩期峰值流速

第三步：使用彩色血流成像观察颈动脉分叉处。从锁骨上窝开始，以纵切面向上扫查颈总动脉，直至颈动脉分叉、ECA和ICA。然后以横切面重复扫查一次。目的是确定动脉的通畅性，确认有无斑块、斑块位置及相应异常血流情况，探查ECA和ICA连接处（以便准确定位斑块位置）。第四步：根据多普勒频谱、解剖学特征和颞浅动脉敲击试验确认ICA和ECA。必须鉴别ICA和ECA，因为ECA狭窄不需要治疗，而严重ICA狭窄需要治疗。第五步：观察完毕并准确辨认出ECA和ICA后，接下来要仔细检查斑块明显区域，把斑块厚度、管腔减少程度和其他斑块特征记录下来。要在血管横切面图像上估测斑块厚度和管腔狭窄程度。在斑块特征显示方面，二维灰阶图像优于彩色血流成像。颈内外动脉鉴别

在颈内、外动脉间来回侧动探头，操作者确定血管连接处位于箭头所示位置。ICA和ECA的搏动性明显不同

第六步：如果存在狭窄，则记录狭窄处血流速度频谱（多普勒角度校正），能说明狭窄位置和长度的彩色血流图以及狭窄处和狭窄后的血流紊乱情况。如果可能，采集横断切面图像显示管腔狭窄程度。

颈动脉狭窄和闭塞的超声诊断标准

颈动脉狭窄和闭塞是一种常见的血管疾病，它会导致血液供应不足，从而引发一系列的健康问题。超声诊断是一种非常有效的方法，可以帮助医生及时发现和诊断颈动脉狭窄和闭塞，从而采取相应的治疗措施。

超声诊断颈动脉狭窄和闭塞的标准主要包括以下几个方面：

1.颈动脉内膜厚度（IMT）：颈动脉内膜厚度是指颈动脉内膜和内膜下层之间的距离，它是评估颈动脉狭窄和闭塞的重要指标之一。一般来说，颈动脉内膜厚度超过1.0mm就可以被认为是异常的，需要进一步检查。

2.颈动脉血流速度：颈动脉血流速度是指血液在颈动脉内的流速，它可以反映颈动脉狭窄和闭塞的程度。一般来说，颈动脉血流速度超过140cm/s就可以被认为是异常的，需要进一步检查。

3.颈动脉血流形态：颈动脉血流形态是指颈动脉内血流的形态特征，它可以反映颈动脉狭窄和闭塞的程度和位置。一般来说，颈动脉血流形态异常的部位就是颈动脉狭窄和闭塞的位置。

4.颈动脉血流阻力指数（RI）：颈动脉血流阻力指数是指颈动脉内血流速度峰值和收缩期末血流速度之间的比值，它可以反映颈动脉狭窄和闭塞的程度。一般来说，颈动脉血流阻力指数超过0.8就可以被认为是异常的，需要进一步检查。

总之，超声诊断是一种非常有效的方法，可以帮助医生及时发现和诊断颈动脉狭窄和闭塞，从而采取相应的治疗措施。如果您有颈部不适或其他相关症状，建议及时就医，并进行超声诊断检查。

颈动脉、椎动脉及锁骨下动脉多普勒超声检查指南

第三章颈动脉.椎动脉及锁骨下动脉多普勒超声检讨指南

一.目标

颈动脉.椎动脉及锁骨下动脉超声检讨可对颈部血管病变的部位.规模.轻微程度以及颅外脑轮回平常作客不雅评估.

1.评估颈部血管正常剖解构造和血流淌力学信息,血管走行是否正常,管腔有无扩大.狭小.扭曲和受压.

2.评估各类原因引起的颈动脉狭小或闭塞性病变导致血管构造及血流淌力学的变更.若有无内-中膜增厚或斑块形成.斑块稳固性评估及动脉狭小程度的分级.

3.评估颈动脉狭小介入治疗后支架的地位.扩大程度.残存狭小及治疗后相干剖解构造.血流淌力学转变等信息.

4.超声引诱下的颈动脉内膜剥脱术及术后动脉剖解构造及血流淌力学转变的随访评估.

5.评价锁骨下动脉窃血分解征.

6.评价颈部血管的先本性发育不良.

7.检测动脉瘤.动静脉瘘等血管构造及血流淌力学变更.

8.应用超声造影检讨进一步评估斑块的稳固性及血管狭小的程度.

二.顺应证 1.正常人群或脑血管病高危人群（高血压.糖尿病.高脂血症等）的筛查.

2.对脑卒中.短暂性脑缺血发生发火（TIA）.可逆性神经功效缺点（RIND）.黑朦等神经体系症状的病人进行评价.

3.对无症状性颈部血管杂音.伴随心脏杂音或拟行血汗管手术患者进行评价.

4.对实行颈动脉内膜剥脱术患者进行术前.术中.术后的评价及随访.

5.对实行颈部动脉.脑血管病变手术或介入治疗的患者进行评价及随访.

6.对不克不及接收脑血管造影（DSA）的患者,颈动脉超声检讨是首选办法.

7.对颈部搏动性肿块.疑惑或肯定颈部血管疾病,如颈动脉狭小患者进行评价及随访.

三.禁忌证和局限性

颈动脉超声检讨平日无禁忌证.但消失以下情形时消失必定的局限性.

1. 重症脑血管病.不合作患者及不克不及耐受检讨者.

2. 颈部术后伤口敷料等影响超声检测. 四.仪器装备

黑色多普勒超声仪.通例采取5～10MHz线阵探头.部分患者颈动脉分叉地位高.血管地位较深.体型肥胖或颈部短粗,须要时可用2～5MHz凸阵探头或5～8MHz小凸阵探头或2～3.5MHz扇形（相控阵）探头.

颈部血管超声技术操作指南

附 5

颈部血管超声技术操作指南

1、仪器设备及检查前准备。

彩色多普勒超声仪。常规采用宽频或变频线阵探头。部分患者颈动脉分叉位置高、血管位置较深、体型肥胖或颈部短粗，必要时可用低频凸阵探头或小凸阵探头或扇形（相控阵）探头。

检查前准备：颈部动脉超声检查前应询问心脑血管病及相关脑卒中危险因素及药物或外科治疗史和相关影像检查结果。

2、检查技术及诊断标准。

（1）正常颈动脉超声检查步骤：正常颈总动脉、颈内动脉、颈外动脉的超声检查。

（2）采用灰阶显像方式先以横切面再以纵切面检测，右侧自无名动脉、左侧从颈总动脉自主动脉弓起始处开始连续观察颈总动脉、颈内外动脉分叉处、颈内动脉颅外段全程、颈外动脉主干及分支。

（3）观察颈总动脉、颈动脉球部、颈内动脉近段血管壁的三层结构，包括内膜、中膜、外膜。

（4）纵切面分别在颈内、外动脉分叉水平上下方 1－1.5cm

范围内测量颈总动脉远段（分叉下方）、颈内动脉球部（窦部）、颈内动脉近段（分叉上方）直径和颈总动脉远段动脉内-中膜厚度（IMT）（无斑块位置）；观察上述部位有无动脉粥样硬化斑块，鉴别颈内外动脉（表 1）。

（5）采用彩色多普勒血流显像（CDFI）观察动脉血流充盈状态。

（6）采用脉冲多普勒超声测量颈总动脉（远段）、颈内动脉球部、颈内动脉、颈外动脉的峰值、舒张末期血流速度。存在血管狭窄时计算颈内动脉狭窄段与颈总动脉（或狭窄远端）流速比值，分析血流频谱特征。

表 1. 颈内、外动脉的鉴别

项目颈内动脉颈外动脉

内径较粗较细

解剖特征无分支多个分支

检测位置后外侧前内侧

频谱形态低阻力型高阻力型

颞浅动脉叩击试验无变化传导震颤性血流波形

（7）正常椎动脉的超声检查步骤：观察双侧椎动脉从开口处、椎间隙段、枕段全程的血管形态、走形、起源，测量记录椎间隙段管径及血流速度。

（8）正常锁骨下动脉的超声检查步骤：观察检测双侧锁骨下动脉开口处至椎动脉分支水平血管结构特征，测量开口处血流速度。

颈总动脉内径增宽超声诊断标准

颈总动脉内径增宽是一种常见的血管疾病，通常与动脉粥样硬化有关。超声检查是一种常用的诊断方法，可以帮助医生及时发现动脉疾病并制定治疗方案。下面将介绍颈总动脉内径增宽的超声诊断标准。

1. 测量方法，超声检查通常使用多普勒超声仪器。医生会在颈部施加适当的凝胶，然后使用探头在颈总动脉区域进行扫描，以获取颈总动脉的图像和相关数据。

2. 正常范围，颈总动脉的内径大小会受到多种因素的影响，包括年龄、性别和体格等。一般来说，成年人的颈总动脉内径应该在一定的范围内，医生会根据患者的具体情况来判断是否存在异常。

3. 增宽的诊断标准，颈总动脉内径增宽通常是指动脉管腔的扩张或变形。医生会根据超声图像和测量数据来判断颈总动脉内径是否增宽。一般来说，如果颈总动脉内径超出了正常范围，并且伴有其他动脉疾病的表现，如斑块形成或血流速度异常等，医生就会做出颈总动脉内径增宽的诊断。

4. 临床意义，颈总动脉内径增宽可能是动脉粥样硬化等血管疾病的早期表现，如果不及时干预，可能会导致心脑血管事件的发生。因此，及早发现和诊断颈总动脉内径增宽对于预防心脑血管疾病具有重要意义。

总之，超声检查是一种安全、无创的诊断方法，可以帮助医生及时发现颈总动脉内径增宽等血管疾病。通过超声诊断标准，医生可以更准确地判断患者的病情，并制定个性化的治疗方案，从而降低心脑血管事件的发生风险。

颈部血管超声测量方法

颈部血管超声测量方法主要包括以下步骤：

1. 探头频率选择：一般采用彩色多普勒超声诊断仪，探头频率选择～。

2. 受检者体位：受检者取仰卧位，双肩垫枕，头略后倾。

3. 扫描范围：从颈动脉的根部开始，从长轴和短轴两个方向显示颈总动脉、颈总动脉分叉处、颈内动脉、颈外动脉的结构。

4. 观察并记录：观察并记录颈动脉内-中膜厚度（IMT）有无粥样斑块及斑块的类型、有无管腔狭窄及程度。

5. 测量内中膜厚度（IMT）：在纵断面进行测量内中膜厚度（IMT），正常时。

6. 检测血管内径：探头从颈根部向头侧移动作横向扫查，显示颈总动脉近心端、中部、远端、颈动脉分叉处及颈内、颈外动脉。测量从内膜内表面至外侧内膜内表面的距离，以心脏收缩期为准。部位包括颈总动脉中部、颈内动脉距其窦1cm处、颈外动脉距分叉1cm处。

7. 观察斑块和狭窄情况：观察各血管壁四周有无斑块，测量残腔大小、计算面积狭窄百分比。

以上步骤完成后，颈部血管超声测量工作就完成了，可以根据检查结果判断是否存在血管异常的情况。

颈部血管超声狭窄分度标准

颈动脉狭窄是由于动脉粥样硬化、大动脉炎及纤维肌性发育不良等原因引起的颈部血管狭窄或闭塞的疾病，临床多表现为头晕、头痛、四肢麻木、短暂性失明及语言障碍等症状。颈动脉狭窄的超声诊断标准在临床一般分为两大部分，具体内容如下：

1. 可通过检测颈动脉内膜中层厚度来明确是否存在颈动脉斑块形成及颈动脉狭窄，具体内膜厚度的判定标准如下：厚度小于1mm为正常；在1\~间为增厚；在\~间为斑块形成；大于为颈动脉狭窄。

2. 可通过血流速度来判断颈动脉狭窄的具体程度，具体标准如下：狭窄小于50%，收缩期血流速度大于125cm/s为一级；狭窄在50\~70%间，收缩期血流速度在125\~230cm/s间为二级；狭窄在70\~99%间，收缩期血流速度大于230cm/s为三级；狭窄达到99%，几乎没有血流信号且接近于闭塞的情况为四级。

以上内容仅供参考，如若患者出现上述检查结果异常，建议及时前往医院就诊，在医生指导下进行规范治疗。
