配电箱规格书
配电箱技术规格书
配电箱技术规格书
1、产品概述
配电箱是一种电力安全装置，主要由室内外抽头、母线、开关及电气元件组成，用于安装插座、开关和电源设备等，它对家庭、工厂、学校以及其他公共场所的电源安全起着至关重要的作用。
2、技术数据和参数
2.1 尺寸：宽度600mm、高度900mm、深度450mm;
2.2额定电压：220V/380V;
2.3额定频率：50Hz/60Hz;
2.4室外抽头：400A三相抽头;
2.5母线：全铜制黄铜母线;
2.6开关：机械式，防水，耐腐蚀，耐高压;
2.7其它电气元件：按钮、调节装置、计数器、热继电器、保险管等;
2.8密封性能：IP54；
2.9绝缘性能：满足国家电网标准要求。
3、产品安装
3.1安装前准备：安装场地平整，周围空旷，并有足够的空间；
3.2安装钻探：安装前需要先钻探和凿岩；
3.3安装材料：安装用的材料主要包括玻璃纤维墙板、电子元件、接线柱等；
3.4安装方法：安装组件需要紧固、连接，并进行检测。
4、产品质量
4.1工艺质量：按照国家质量标准要求，严格控制工艺，以保证产品的性能；
4.2检验检测：严格按照通用技术要求和安全技术要求，进行质量检测与试验；。
配电箱技术规格书
双杆变台等配电箱技术规格书1.适用范围本节技术规格书适用于本工程单、双杆变台配电箱。
本工程所选设备、材料，必须具有国家级检测中心的检测合格证书，需经强制性认证的，必须具备3C认证；质量体系ISO认证，必须满足与产品相关的国家标准；供电产品、消防产品应具有入网许可证。
设备安装、元器件技术参数、等具体要求请遵照有关规范和标准并参见施工设计图纸及设计说明。
2.主要设备材料规格要求配电箱包括单、双杆变台配电箱。
箱体内开关等重要元器件（断路器）要求选用技术成熟、运行良好的国内一线品牌的产品。
3.执行标准GB 156-93 《标准电压》GB 4208-93 《外壳防护等级（IP代码）》GB/T 《低压断路器设备和控制设备总则》GB/T 《低压断路器设备和控制设备低压断路器》GB/T 《低压断路器设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》GB/T 《低压断路器设备和控制设备低压机电式接触器和电动机启动器》GB 7947-87 《绝缘导体和裸导体的颜色标志》GB 《低压成套断路器设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB 《低压成套断路器设备和控制设备第三部分：对非专业人员可进入场地的低压成套设备和控制设备---配电板的特殊要求》JB 4012-85 《低压空气式隔离器、断路器、隔离断路器及熔断器组合电器》《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指4207-1984 GB/T数的测定方法》GB 13539-92 《低压熔断器》《继电保护和安全自动装置技术规程》GB 14285-93GB/T 7261-2000 《继电器及装置基本试验方法》GB/T 《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》IEC129 《交流断路器和接地保护》IEC255 《继电器》IEC269 《低压熔断器》《低压成套断路器设备和控制设备》IEC446 《绝缘和非绝缘导体的色标》IEC73 《指示灯和按钮的色标》IEC947 《低压断路器设备控制设备》4.使用条件1）运行条件系统标称电压U0/U 1kV系统最高运行电压Um系统频率50Hz海拔高度：≤1000m环境温度－30℃～＋45℃相对湿度日平均≤95%，月平均≤90%（25℃）（高湿期可能产生凝露）2）安装条件饱和蒸汽压：日平均值≤×10-3Mpa，月平均值≤×10-3Mpa地震烈度：7度震动：F＜10HZ时，振幅为；10＜f＜150HZ时，加速度为安装：垂直安装与垂直面的倾斜度不超过5度污染等级：3级外形尺寸：应结合装修并满足结构预留孔洞空间要求，具体尺寸要求设备排产前最终确定。
配电箱技术规格书
配电箱技术规格书一、概述本项目名龙城房建工程。
配电箱主要为新建建筑物各房间提供电源。
安装方式：内嵌。
设计规模：照明、动力、信号、控制、插座等配电箱。
二、技术要求主要技术参数：主回路额定电压： 380V /220V辅助回路额定电压： 220V额定频率： 50HZ额定绝缘电压： 660V工频耐压：主回路2500V防护等级： IP3X具有防潮、防尘、防霉、耐腐蚀能力。
1、断路器、接触器：1.1、MCCB塑料外壳式断路器1）MCCB断路器须符合并按GB14048-2、IEC60947-2之规定进行定型试验。
具有手动及电动操作附脱扣装置，其额定电流及分断容量依各变电站低压系统图低一级。
2）MCCB断路器应具有反时限的三段（或二段）保护式热-磁脱扣器（或电子式脱扣器），具有过载长延时保护和短路保护。
其分励脱扣功能详见设计系统图要求。
具有快速合、分、自动脱扣性能。
3）漏电断路器：前端应具有漏电动作电流可调连续（或分档）功能。
4）分励功能断路器：分励工作电压：~220V1.2、MCB微型断路器：分断能力：参见设计图图纸负荷。
1.3、接触器：作产品转换时，优先选用节能产品，对长时间运行部分提倡使用节能无声运行产品。
2、双投电源开关：PC级，一体化式，符合GB/T14048.11《自动转换开关电器》-2002。
3、电源浪涌保护器（SPD）：该级冲击容量≤45KA，使用单相并联模块化结构，便于安装及更换。
按照设计图纸，不同界面采用80KA或40KA等级4、导体：4.1、母线1）、配电母线(垂直母线)材质为电解一级电工铜，组装在阻燃塑料功能板中,与主母线联接。
2）、柜内设有独立的PE接地系统和N中性导体 ,各回路接地或接零都可就近联接,框架结构件全采用自功螺丝钉联接,具有较高的接地可靠性。
3）、母线须安装牢固,能承受短路故障时的机械应力，各相有字母和颜色标志。
4）、构成部分装置的母线,母线联接线的载流量和温度必须符合IEC标准和GB/T 5585.1-2005要求。
配电箱规格书
配电箱规格书⽬录⼀、⼯程概述 (2)⼆、标准和规 (2)三、运⾏环境条件 (3)四、产品应遵循的设计图纸 (3)五、主要技术参数 (3)六、技术要求 (4)七、质量保证 (17)⼋、供货围 (17)九、其它要求....................................... 错误!未定义书签。
⼗、各⽅联系地址、 ................................. 错误!未定义书签。
⼀、⼯程概述本技术规格书⽤于东营胜利油⽥办公楼低压XM配电箱。
它低压配电箱的制造、安装、试验、供货的相关⼯作提出了最低要求。
东营胜利油⽥办公楼低压配电箱采⽤XM型，共163台；照明配电箱37台，动⼒配电箱75台，应急照明配电箱14台，计算机配电箱37台。
⼆、标准和规1、GB50254-1996 《电⽓装置安装⼯程低压电器施⼯及验收规》2、GB2682-1981 《电⼯成套装置中指⽰灯和按钮颜⾊》3、GB2681-1981 《电⼯成套装置中导线颜⾊》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验⽅法》7、GB50303-2002 《建筑电⽓⼯程质量验收规》8、GB50150-2002 《电⽓装置安装⼯程电⽓设备交接试验标准》9、 GB50171-2002 《电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电⽓装置》12、IEC439-3 《对⾮专业⼈员使⽤的低压开关设备和控制设备》13、NEMAIC2-322 《通⽤交流电动机控制中⼼》14、JB2436-1992 《电⼒传输控制装置⽤铜制裸压接端头》本条款仅列出了应执⾏的主要标准规，除执⾏上述规外，尚应符合国家现⾏有关强制性标准的规定，以及其它适应于产品容的其它标准规。
XM配电技术规范书(标准)

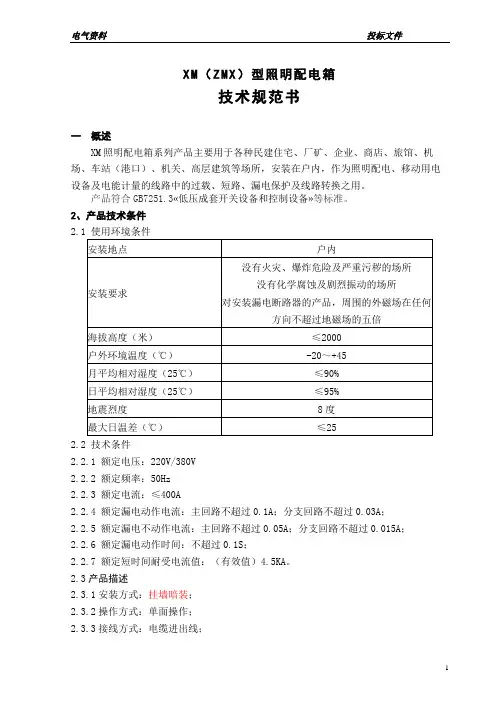

X M（Z M X）型照明配电箱技术规范书一概述XM照明配电箱系列产品主要用于各种民建住宅、厂矿、企业、商店、旅馆、机场、车站（港口）、机关、高层建筑等场所，安装在户内，作为照明配电、移动用电设备及电能计量的线路中的过载、短路、漏电保护及线路转换之用。
产品符合GB7251.3«低压成套开关设备和控制设备»等标准。
2、产品技术条件2.2 技术条件2.2.1 额定电压：220V/380V2.2.2 额定频率：50Hz2.2.3 额定电流：≤400A2.2.4 额定漏电动作电流：主回路不超过0.1A；分支回路不超过0.03A；2.2.5 额定漏电不动作电流：主回路不超过0.05A；分支回路不超过0.015A；2.2.6 额定漏电动作时间：不超过0.1S；2.2.7 额定短时间耐受电流值：（有效值）4.5KA。
2.3产品描述2.3.1安装方式：挂墙暗装；2.3.2操作方式：单面操作；2.3.3接线方式：电缆进出线；2.3.4配电箱规格：单排20位，配7个开关，16~40A；2.3.5尺寸参考：面盖尺寸(mm)，465(L)×252(W)×19(H)底箱尺寸(mm), ，450(L)×224(W)×94(H)；2.3.6箱体材料：面盖(塑料)，底箱(采用1.0mm钢板制造，表面通过静电喷塑技术处理，坚固耐用，具有极好的耐腐蚀性。
为加位而设的可敲落片，左右各4×9mm)；2.4结构特点2.4.1该型产品采用薄钢板折弯焊接而成，箱体上下两侧备有活动的敲落孔以方便电缆进出。
敲落孔数量按进出线回路数考虑。
箱内进出线回路数严格按照设计院图纸执行。
2.4.2配电箱为单扇左开门，门上可根据用户要求装役测量仪表、转换开关、信号灯等元件。
打开门后，全部电器敞露，便于检修维护。
箱门通过铰链与壳体联成一体,可开启大于90度转动灵活。
2.4.3箱体有专用接地点、接地标志，箱内的电器组件的金属支架均满足技术条件规定的接地，且同时与专门的接地导体可靠连接，构成完整的接地保护电路。
防爆配电箱技术规格书
防爆配电箱技术规格书以下是防爆配电箱的一般技术规格书的示例：1. 设备基本信息：- 防爆配电箱型号、名称和序列号。
- 防爆等级和防护等级。
- 工作电压和额定频率。
- 设备材料、外观尺寸和重量。
- 配电箱的安装方式和接线方式。
2. 技术参数：- 最大额定电流和短路电流承受能力。
- 防护等级和防护类别，如IP65级别。
- 使用环境温度范围和湿度要求。
- 防爆认证标准和证书信息。
- 绝缘等级和绝缘电阻要求。
3. 电气设计：- 输入电缆的数量、规格和连接方式。
- 输出回路的数量、规格和连接方式。
- 接地和短路保护装置。
- 过载和漏电保护装置。
- 控制电路和操作方式（开关、按钮等）。
4. 结构设计：- 外壳材料和防爆设计。
- 进出线口、配电开关和照明设备的布置。
- 防护网格、风扇和散热系统设计。
5. 安全性能和可靠性：- 设备的安全性能和可靠性测试报告。
- 火灾安全设计和防火材料的使用情况。
- 电气隔离和阻燃材料的使用情况。
- 抗震设计和振动测试报告（如果适用）。
6. 维护和保养：- 维护和保养要求，包括清洁、检查和更换部件的频率。
- 使用说明书和配件清单。
需要注意的是，具体的防爆配电箱技术规格书可能会根据不同的制造商和国家标准有所差异。
在购买或定制防爆配电箱时，应根据项目需求和当地的安全和规范要求，与供应商详细沟通和确认技术规格。
此外，为确保设备的安全性和性能可靠性，建议遵循当地相关的防爆标准和认证要求。
防爆配电箱技术规格书
防爆配电箱技术规格书
防爆配电箱是一种用于防止爆炸的特殊设备，其技术规格书应当包括以下内容：
1. 设计标准：规定该防爆配电箱的使用标准，如GB3836《爆
炸性环境用电气设备》等。
2. 防爆等级：防爆配电箱的防爆等级，根据具体爆炸危险等级设定，如ExdII CT6。
3. 防护等级：防爆配电箱的防护等级，用来描述其防护性能，如IP65（防尘防喷水）。
4. 适用环境：指明该防爆配电箱适用的环境条件，如适用于石油、化工、煤矿等爆炸性环境。
5. 外观尺寸：包括防爆配电箱的长宽高尺寸以及重量，用于安装和搬运参考。
6. 材质与防腐蚀：描述防爆配电箱的材质和防腐蚀措施，如不锈钢材质，防酸碱涂层等。
7. 箱体结构：描述防爆配电箱的箱体结构，如壳体上是否有防爆连接口，盖板是否防爆等。
8. 安全设施：包括防爆配电箱安全设施，如防爆灯、防爆按钮、过载保护器等。
9. 进出线方式：防爆配电箱的进出线方式，如上、下、左、右进线，带几个进出口等。
10. 接线方式：防爆配电箱的接线方式，如螺纹连接或插头式
连接等。
11. 电气参数：防爆配电箱的额定电压、额定电流、额定频率，以及短路能力等电气参数。
12. 安装方式：防爆配电箱的安装方式，如墙壁挂装、地面安装、丝杠式安装等。
13. 使用注意事项：描述使用防爆配电箱时需要特别注意的事项，如正确使用、保养和维修。
14. 附件配置：列出附件配置，如进出线接头、密封圈、配电
保护器件等。
以上是防爆配电箱技术规格书的一般内容，具体的规格书应根据不同产品的特点和需求进行编写。
防爆配电箱技术规格书
防爆配电箱技术规格书防爆配电箱技术规格书是对防爆配电箱产品的详细规范和说明，它提供了对该产品的技术特性、性能参数、安装要求等方面的详细介绍。
本文将从简单到复杂地探讨防爆配电箱技术规格书，帮助您深入了解该产品及其相关要求。
第一部分：产品概述在这一部分，我们将对防爆配电箱技术规格书的目的和作用进行简要介绍。
防爆配电箱是一种专为防爆环境设计的电力配电设备，用于分配、控制和保护电能在爆炸危险环境中的使用。
我们将介绍防爆配电箱的基本结构、功能和分类等信息，以便您对其有一个整体的认识。
第二部分：技术特性在这一部分，我们将详细介绍防爆配电箱的技术特性。
我们将介绍其防爆性能指标，如防爆等级、防护等级、抗冲击性能等。
我们将详细说明产品的额定电压、额定电流、额定功率等参数，并介绍其适用于不同环境条件的范围。
我们还将介绍产品的结构材料、外观设计和安装方式等方面的信息。
第三部分：性能参数在这一部分，我们将介绍防爆配电箱的性能参数。
这些参数包括产品的额定电压、额定电流、额定频率、绝缘电阻、工作温度范围等。
我们将详细说明这些参数的测量方法和要求，以便用户正确选择和使用产品。
第四部分：安装要求在这一部分，我们将介绍防爆配电箱的安装要求。
这包括产品安装的环境条件、安装位置和方式、接地要求等。
我们将给出详细的说明和示意图，以便用户能够正确进行产品的安装和调试。
第五部分：使用注意事项在这一部分，我们将提供一些使用防爆配电箱时需要注意的事项。
这包括产品的使用限制、维护保养要求、故障处理等方面的建议和要求。
我们将为用户提供一些常见问题和解决办法，以便用户在使用过程中能够正确处理和解决问题。
总结和回顾：通过本文的介绍，您应该对防爆配电箱技术规格书有了更全面、深刻和灵活的理解。
您了解了该规格书的主要内容和结构，以及防爆配电箱的技术特性、性能参数、安装要求和使用注意事项等方面的详细信息。
阅读完这篇规格书后，您将能够更加准确地了解和使用防爆配电箱，确保其在爆炸危险环境中的安全运行。
