铁的同素异形体--δ相

铁的同素异形体--δ相

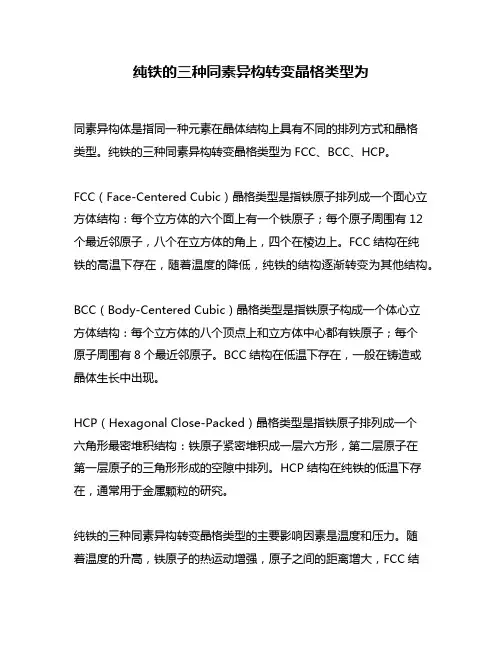

由于面心比体心排列紧密,所以由前者转化为后者时,体积要膨胀.纯铁在室温下是体心立方结构，称为α-Fe。将纯铁加热，当温度到达912℃时，由α-Fe 转变为γ-Fe，γ-Fe是面心立方结构。继续升高温度，到达1390℃时，γ-Fe转变为δ-Fe，它的结构与α-Fe一样，是体心立方结构。纯铁随着温度增加，由一种结构转变为另一种结构，这种现象称为同素异构转变。

δ相：高温铁素体，由液态铁冷却到1538摄氏度发生结晶，液态铁转变为δ-Fe，C在δ-Fe中的最大溶解度为0.17%。

δ铁素体作为高温铁素体，在常温下相对少见，但在一些不锈钢中，仍然由δ铁素体保留到常温下。但由于δ铁素体较脆，在加工中易引发裂纹，并且容易引发点腐蚀，所以一般都是作为有害相加以控制的。

所谓调质钢，一般是指含碳量在0.3-0.6%的中碳钢。一般用这类钢制作的零件要求具有很好的综合机械性能，即在保持较高的强度的同时又具有很好的塑性和韧性，人们往往使用调制处理来达到这个

目的，所以人们习惯上就把这一类钢称作调质钢。。各类机器上的结构零件大量采用调质钢，是结构钢中使用最广泛的一类钢。

淬火成马氏体后在500~650℃之间温度范围内回火的调质处理用钢。

经调质处理后，钢的强度、塑性及韧性有良好的配合。

调质钢的成分是含碳0.25%～0.5%碳素钢或低合金钢和中合金钢，调质处理后的金相组织是回火索氏体。各类机器上的结构零件大量采用调质钢，是结构钢中使用最广泛的一类钢。应用最广的调质钢有铬系调质钢(如40Cr、40CrSi)、铬锰系调质钢(如40CrMn)、铬镍系调质钢(如40CrNiMo、37CrNi3A)、含硼调质钢等。

钢经正火或等温转变所得到的铁素体与渗碳体的机械混合物。索氏体组织属于珠光体类型的组织，但其组织比珠光体组织细。索氏体具有良好的综合机械性能。将淬火钢在450-600℃进行回火，所得到的索氏体称为回火索氏体（tempered sorbite）。回火索氏体中的碳化物分散度很大，呈球状。故回火索氏体比索氏体具有更好的机械性能。这就是为什

么多数结构零件要进行调质处理（淬火+高温回火）的原因。

索氏体的定义及组织特征。索氏体，是在光学金相显微镜下放大600倍以上才能分辨片层的细珠光体(GB/T7232标准)。其实质是一种珠光体，是钢的高温转变产物，是片层的铁素体与渗碳体的双相混合组织，其层片间距较小（250～350nm），碳在铁素体中已无过饱和度，是一种平衡组织。

钼（Molybdenum）mù是元素周期表第五周期WB族元素是一种化学元素，元素符号Mo，原子序数42，原子量95.94，是一种灰色的过渡金属。金属呈银灰色，为体心立方晶体结构，熔点2617℃，沸点4612℃，密度10.22g/cm3,第一电离能7.099电子伏特。钼和钨性质十分相似，具有高温强度好、硬度高、密度大、抗腐蚀能力强、热膨胀系数小、良好的导电和导热等特性。钼的纯金属是银白色，非常坚硬。把少量钼加到钢之中，可使钢变硬。钼是对植物很重要的营养素，也在一些酶之中找得到。在常温下不受空气的侵蚀。跟盐酸或氢氟酸不起反应。化合价+2、+4和+6，最稳定化合物为+6价。钼的高价氧化态化合物呈酸性，低价氧化态化合物呈

碱性，+6价离子具有很强的形成配合物倾向。致密钼在常温空气中稳定，400℃轻度氧化，500℃迅速氧化。1000℃时钼能吸收大量氢形成固溶体。1500℃时钼和氮反应生成氮化钼，和碳作用生成Mo2C，和硫作用生成Mos，重要的钼化物有三氧化钼、仲钼酸胺、钼酸钠、钼酸钙、钼酸钡、六氟化钼以及各种钼聚合物。主要矿物是辉钼矿（MoS2）。将辉钼矿煅烧成三氧化钼，再用氢或铝热法还原而制得。

Co 钴元素描述：

坚硬、有延展性的蓝灰色金属，富有光泽。地壳中集聚含量百万分之25。具有强磁性。

铌（niobium）是一种化学元素。化学符号Nb，原子序数41，原子量92.90638，属周期系ⅤB族。一种金属元素。铌能吸收气体，用作除气剂，也是一种良好的超导体。铌是灰白色金属，熔点2468℃，沸点4742℃，密度8.57克/立方厘米。室温下铌在空气中稳定，在氧气中红热时也不被完全氧化，高温下与硫、氮、碳直接化合，能与钛、锆、铪、钨形成合金。不与无机酸或碱作用，也不溶于王水，但可溶于氢氟酸。

锆（Zirconium）gào 是一种化学元素，它的化学符号是Zr，它的原子序数是40，是一种银白色的高熔点金属，呈浅灰色。广泛存在于锆石和二氧化锆矿中。普遍应用于合金及首饰制造业。金属锆几乎全部用作核反应堆中铀燃料元件的包壳。也用来制造照相用的闪光灯，以及耐腐蚀的容器和管道，特别是能耐盐酸和硫酸。锆的化学药品可作聚合物的交联剂。还可作为一些真空仪器的除气剂。
