九年级物理全册 14.1电阻同步测试题 (新版)苏科版
14.1电阻
一、单选题
1.下列各物理量中，能决定导体电阻大小的是（）
A. 电压
B. 电
流 C. 密
度 D. 温度
2.下列有关电阻的说法，正确的是（）
A. 电阻大的导体一定
长 B. 横截面积大的导体电阻一定小
C. 横截面积和长度相同的导体电阻一定相等
D. 导体的电阻与加在它两端的电压和通过它的电流无关
3.在学习电阻时，某小组同学分别把长度和粗细都相同的铜、铁、铝（ρ铜＞ρ铁＞ρ铝）长导线接在同一电源两端，测得通过它们的电流如图所示，以下假设最合理的是（）
A. 导体的电阻与导体的种类有
关 B. 导体的电阻与导体的密度有关C. 导体的电阻与导体的长度有
关 D. 导体的电阻与导体的温度有关
4.关于电流、电压和电阻，下列说法正确的是（）
A. 只要将导体连入电路，电路中就有电流
B. 导体中通过的电流为零时，它的电阻也为零
C. 有电流通过的小灯泡，其两端不一定有电压
D. 导体两端电压越大，通过该导体的电流就越大
5.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。
给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）
A. 只有①
B. 只有
② C. ①和
② D. ①、②和③
6.在通常情况下，下列组合全部属于绝缘体的是( )
A.塑料、玻璃、橡胶
B.金属、丝绸、干木棒
C.塑料棒、石灰水、大地
D.石墨、橡皮、铅笔芯
7.对欧姆定律的理解，下列说法中错误的是
A. 对某一段导体来说，导体中的电流跟两端的电压成正比
B. 在电压一定条件下，导体中的电流跟导体电阻成反比
C. 导体中电流的大小由两端电压和电阻共同决定其大小
D. 导体中电流跟两端电压和电阻无关
8.两根由相同材料制成的导线，比较它们电阻的大小，下列说法中，正确的是（）
A. 导线较粗的电阻
大
B. 若它们粗细相同，则导线较长的电阻大
C. 导线较细的电阻
大
D. 若它们长度相同，则导线较粗的电阻大
9.列物品中，通常情况下属于导体的是( )
A. 橡皮
B. 金属小
刀 C. 塑料刻度
尺 D. 木制三角板
10.如果不考虑温度的影响，导体的电阻的大小与下列哪个因素无关（）
A. 导体的材料
B. 导体的长
度 C. 导体的横截面
积 D. 导体两端的电压
二、多选题
11.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P向b端移动的过程中，下列说法正确的是
A. 电流表A的示数变
小 B. 电阻
消耗的电功率变大
C. 电压表V的示数变
2
小 D. 电路消耗的总功率变小
三、填空题
12.如图所示，是四根高压输电线上的一个装置，它的作用是用强度较大的导体将四根导线并联起来了.利用这个装置把导体固定起来，相当于增大了导线的________ ，从而减小了输电导线的________ ，这样就能大大减少输电线上电能的损失
.
13.一般情况下，下列物品：
橡皮擦
塑料尺
铅笔芯
钢尺
盐水
食用油，其中属于导体的是
________，属于绝缘体的是________.(只填序号)
14.如图所示，电阻箱的示数为 ________Ω
.
15.如图（a）所示为研究温度不变时，电阻大小与导体长度和横截面积关系的实验电路，图（b）中甲、乙、丙同材料的金属丝先后接入图所示电路中的A、B之间，闭合开关S，调节滑动变阻器，
（1）通过比较________ 的大小得出结论。
（2）为研究电阻大小与长度的关系，应选________ 、________ 两根合金丝（填合金丝代号，下同）。
（3）为研究电阻大小与横截面积的关系，应选________、________ 两根合金丝。
3
16.图是一个电表的表盘．也许你没有学过这种电表的用法，但根据所学的其他电表的读数方法可知，该仪表测量的物理量是________ ，它的示数是________ ．
17.在“探究影响导体电阻大小的因素”实验中，图中甲、乙、丙是镍铬合金丝，且l甲=l乙， S乙=S丙．（1）实验中，根据________ 判断接入M、N两点间电阻的大小．
（2）若选择甲、乙两根导线进行实验，可以探究导体电阻的大小与________ 的关系．
（3）为了探究电阻大小与导体材料的关系，应该再选一个实验器材是________ ．
（4）为了使实验更精准，请你写出一条改进本实验的建议：________ ．
四、解答题
18.1KΩ=________Ω=________MΩ；500Ω=________KΩ=________MΩ．
五、实验探究题
19.小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关.
供她选择的导体如下表所示：
（1）要验证猜想①，小芳同学应选择的两段导体的序号是________.
（2）要验证猜想②，小芳同学应选择的两段导体的序号是________.
（3）要验证猜想③，小芳同学应选择的两段导体的序号是________.
20.某实验小组在“探究导体电阻大小是否跟材料有关”的实验中，除了其他必要的实验器材以外，还准备如下四种规格的合金电阻丝．
4
（1）在本实验中，应选用________ 进行实验（填合金电阻丝编号）．
（2）如图所示，将所选的合金丝依次接在a、b两点间，闭合开关后，可以根据电流表的示数大小，间接得到各合金丝电阻大小关系，这种研究问题的方法叫做________（选填“控制变量法”、“放大法”或“转换法”）．
六、综合题
21.阅读《超导体材料》，回答问题.
1911年，荷兰科学家卡末林—昂内斯（Heike Kam erlingh-Onnes）用液氦冷却汞，当温度下降到4.2K（零下268.95℃）时，水银的电阻完全消失.当温度降低到足够低时，有些材料的电阻变为零，这即为超导现象.1933年，荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质—完全抗磁性，也称迈斯纳效应.完全抗磁性是指磁场中的金属处于超导状态时，体内的磁感应强度为零的现象.迈斯纳效应使人们可以用此原理制造超导列车和超导船，由于这些交通工具将在悬浮无摩擦状态下运行，这将大大提高它们的速度和安静性，并有效减少机械磨损.另外利用超导悬浮还可制造无磨损轴承，将轴承转速提高到每分钟10万转以上.发生超导现象时的温度称为临界温度.2014年12月，我国科学家发现了一种新的铁基超导材料锂铁氢氧铁硒化合物，其超导转变温度高达40K（零下233.15摄氏度）以上，这是世界上首次利用水热法发现铁硒类新型高温超导材料，堪称铁基超导研究的重大进展，为相关体系新超导体的探索提供了新的研究思路.同时，为探索铁基高温超导的内在物理机制提供了理想的材料体系.
根据材料请回答下列问题
（1）当温度降低到足够低时，有些材料的________变为零，这即为超导现象.
（2）荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质________，也称迈斯纳效应.把一块磁铁放在超导盘上方，超导盘磁化的方向与磁铁磁场的方向________（填相同、相反），磁铁受到向上排斥力,就可悬浮在空中.
（3）若常温下超导体研制成功，则超导体适合做（）
A. 电炉丝
B. 输电
线 C. 滑动变阻器的线
圈 D. 电动机线圈
5
答案解析部分
一、单选题
1.【答案】D
2.【答案】D
3.【答案】A
4.【答案】D
5.【答案】C
6.【答案】A
7.【答案】D
8.【答案】B
9.【答案】B
10.【答案】D
二、多选题
11.【答案】A,C,D
三、填空题
12.【答案】横截面积；电阻
13.【答案】③④⑤；①②⑥
14.【答案】5608
15.【答案】电流；甲；乙；甲；丙
16.【答案】电阻；26Ω
17.【答案】小灯泡的亮度；导线横截面积；与甲、乙、丙中任何一个长度、横截面积相同的不同材料的导线；在电路中串联一只电流表
四、解答题
18.【答案】1000
五、实验探究题
19.【答案】（1）AC
（2）CD
（3）BC
20.【答案】（1）A、D
（2）转换法
六、综合题
21.【答案】（1）电阻
（2）完全抗磁性；相反
（3）B,D
6。
14.1电阻(含答案)— 苏科版物理九年级上同步测试
一、电阻1. 导体对的阻碍作用，叫做电阻，在国际单位中，电阻的单位是，符号是。
2.（2020绥化）电阻是导体本身的一种性质，它的大小与导体的材料、_____和______等因素有关。
3．在探究“影响导体电阻大小的因素”实验中，小明设计了如图所示的电路．(1)在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是．(2)为粗略判断a、b两点间导体电阻的大小，可观察．(3)另有甲、乙两位同学分别对小明的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为同学的改进更好一些，理由是．4．（2020•扬州）家庭照明、城市亮化。
演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是（）A．导体B．半导体C．超导体D．绝缘体5．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，它对电流的阻碍作用越小C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关D．导体的电阻由它两端的电压和通过的电流决定6.（2020•长沙）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（）A．钨丝的电阻随温度升高而减小B．向钨丝吹气时，钨丝电阻变小C．给钨丝加热时，电路中的电流变大D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流（第6题图）（第7题图）7．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。
导致铅笔芯接入电路的电阻变小的主要因素是（）A．材料B．长度C．温度D．横截面面积8.（2019•玉林）超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作( )A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝9．（2019•邵阳）现代生产生活中需要各种各样的材料，下列说法正确的是（）A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料C．用半导体材料可以制成性能优良的输电导线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻10.（2019•福建）在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大11．(2020襄阳)某物理兴趣小组在“探究导体电阻大小与导体长度的关系”实验中，他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。
苏科版-物理-九年级上册- 14.1《电阻》同步练习(苏科版九年级上)
第8课时 欧姆定律的应用（五）--电阻的并联（二） 课堂巩固1．把R 1与R 2并联后接在电源上，当R 1减小时，其总电阻（ ）． A ．一定减小 B ．一定增大C ．可能会增大D ．可能会减小2．把两根长度相同粗细不同的镍铬合金线连接在电路中，若通过它们的电流相等，则它们的连接方式是 （ ）．A ．一定是串联B ．一定是并联C ．可能是串联，也可能是并联D ．无法判断3．如图1所示的电路，R 1=2R 2，电流表在A 、B 两处测得的电流分别为I A 和I B ，则 （ ）．A ．I A =21IB B ．I A =31I BC ．I A =32I B D ．I A =I B4．如图2：R 1=10Ω，R 2=20Ω，S 断开时，电流表的示数为0．6A ．求S 闭合时电流表的示数．5．如图3，电源电压4V ，R 1=R 2=4Ω，R 3=2Ω．电流表A 1、A 2、A 3的示数分别是多少？6．如图4所示的电路，R 1=2Ω，R 2=6Ω，开关闭合后，电流表的示数为4．8A ，求：（1）电路的总电阻；（2）电阻R 1、R 2两端的电压之比；（3）通过R 1、R 2的电流之比；（4）电源电压图1 图2 图3 图4课后提升7．如图5所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）．A ．2:5B ．5:2C ．3:2D ．2:38．如图6所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将 （ ）． A ．不变 B ．增加到2AC ．减少到1/2AD ．增加到4A9．将电阻R 1、R 2并联后接到某电源上，干路中的电流为I ，则（ ）．A ．R 1中的电流为I R R R 212+B ．电源电压为（2111R R +）I C ．R 2上的电压为IR 2 D ．R 1、R 2上的电压之比为R 2:R 110．如图7所示，R 1为0～200Ω的变阻器，R 2=50Ω，电源电压为20V ，电流表的量程A 1是0～0．6A ，电流表A 2的量程是0～3A ．合上S ，当滑动变阻器的滑片位于R 1的中点时，（1）通过R 1的电流是多少？（2）为了使两表都不损坏，R1连入电路的电阻只能在什么范围内变化？11．如图8，当S 闭合时，电流表的示数1．5A ，电压表的示数为9V ．求（1）求电源电压和R 1的阻值；（2）当S 断开时，电压表的示数为6V ，电流表的示数为1A ，R 2的阻值是多大？图5 图6 图7图8。
苏科版物理九年级上册 第十四章 第1节电阻 同步检测
苏科版物理九年级上册第十四章第1节电阻同步检测丝C. 镍铬合金丝D. 三种材料都一样4.物理学中一些单位常以人名命名，以科学家欧姆的名字作单位的物理量是（）A. 电压B. 电流C. 电阻D. 电荷量5.下列说法正确的是（）A. 通过导体的电流为零，导体的电阻也为零 B. 通过导体的电流越大，导体的电阻一定越小C. 导体的电阻是导体本身的一种性质D . 导体两端的电压为零，导体的电阻也为零6.不同导体的电阻可能不同，下列能影响导体电阻大小的物理量是（）A. 电压B. 电流C. 密度D. 长度7.小明通过实验研究电阻的大小与哪些因素有关，他找到四根金属线如图所示，图中甲为锰铜线，乙、丙、丁为镍铬合金线，S表示横截面积．在研究电阻的大小与导体横截面积的关系时，他选择了其中两根金属导线分别进行实验比较，他应选择（）A. 甲和乙B. 甲和丁C. 乙和丙D. 乙和丁8.下列说法中错误的是（）A. 当加在导体两端的电压改变时，电压与电流的比值也随着改变B. 用不同的导体研究电流和电压的关系时，得到的结论都一样C. 相同的电压加在电阻不同的导体两端，电流一定不同D. 同一导体，两端电压越大，通过的电流也越大9.利用如图电路和一根金属丝，探究影响电阻大小的因素，则该实验（）A. 只能探究电阻与长度的关系B. 只能探究电阻与横截面积的关系C. 电阻与长度、横截面积的关系都能探究 D. 电阻与长度、横截面积的关系都不能探究10.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A.B.C.D .11.一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（）A. 大于R B.等于R C.小于R D.因条件不足，无法判断其变化12.在“探究影响导体电阻大小的因素”的活动中，小李发现实验器材中金属丝只有一根，其他器材足够．如果要他完成下面的一些实验探究活动，其中他不可能完成的是（）A. 探究导体电阻与长度的关系B. 探究电阻大小与横截面积的关系C. 探究导体电阻与材料的关系D. 探究导体电阻与温度的关系二、填空题13.导体电阻的大小由导体的________、长度、横截面积决定，且与温度有关．14.图中所示，是研究决定电阻大小因素的实验，AB和CD是粗细不同、长度相同的镍铬合金线。
2018-2019学年苏科版九年级物理 14.1电阻 同步测试
2018-2019学年苏科版九年级物理14.1电阻同步测试一、单选题1.关于导体电阻，下列说法中正确的是（）A. 导体两端的电压越大，导体的电阻也越大B. 通过导体的电流越大，导体的电阻也越小C. 导体的电阻跟导体两端的电压和通过的电流都无关D. 导体的电阻只决定于导体的长度、横截面积和温度2.下列关于电阻的说法中正确的是（忽略温度对电阻的影响）（）A. 导体的电阻与其两端的电压及通过的电流有关B. 两根粗细一样的导体，长的一定比短的电阻大C. 若导体不接入电路，其电阻为零D. 电阻的大小由导体本身的材料、长度和横截面积决定3.下列各物理量中，能决定导体电阻大小的是（）A. 电压B. 电流C. 密度D. 温度4.当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是：（）A. 长导线的电阻一定大B. 粗细相同，长导线的电阻一定大C. 细导线的电阻一定大D. 粗细相同，短导线的电阻一定大5.用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法中正确是（）A. 当导体两端的电压或通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来二倍时，它的电阻增大为原来二倍C. 电阻是导体本身的一种性质，所以温度无论如何变化，它的电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关6.经过下列处理后，电阻器的电阻不发生变化的是（）A. 将电阻拉长B. 将电阻压扁C. 给电阻加热D. 使电阻两端的电压增大7.下列关于导体电阻的说法，正确的是（）A. 长度长的导体，电阻一定大B. 横截面积大的导体，电阻一定大C. 导体电阻与导体材料、长度、横截面积等因素有关D. 导体电阻由其两端电压和通过的电流来决定8.下列说法中正确的是（）A.绝缘体不容易导电是因为绝缘体中几乎没有电荷B.两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C.电压一定的情况下，导体的电阻与导体中的电流成反比D.把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值9.电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A. 减小电路两端的电压B. 增大通过电路的电流C. 并联一根相同电阻丝D. 串联一根相同电阻丝10.下列说法中正确的是（）A. 通过导体的电流为零，导体的电阻也为零B. 通过导体的电流越大，导体的电阻一定越小C. 导体两端的电压为零，导体的电阻也为零D. 导体的电阻是导体本身的一种性质二、填空题11.有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线．A、B两根导线的长短相同，A比B粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是________ ，电阻最小的是________ ．12. 在“探究导体电阻大小与哪些因素有关”的实验中，采用了“控制变量”的方法．下表是某实验小组在对“导体电阻大小可能与导体的长度、材料、截面积有关”的猜想进行验证时，对所用导体相关物理量进行的记录的一部分：（1）选用甲乙两根导体进行实验，是为了探究导体电阻大小与________ 是否有关．（2）要根据以上记录，完成探究导体电阻大小是否与导体的长度、材料、截面积有关，丙导体必须选用________ ，丁导体必须选用________ ．A．镍铬丝 B．锰铜丝 C．镍铬丝或锰铜丝13.某同学用如图所示的电路做探究影响电阻大小因素的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，要想比较接入M、N两点间电阻的大小，可以根据来判断，如果想要探究“导体电阻的大小与其横截面积的关系”，应选用的两根电阻丝是________．14.以下有关电阻的观点中，错误的是（）A. 不同的导体，电阻一般不同B. 导体被加热后，电阻一般会随温度升高而增大C. 导体的电阻大小决定于导体的材料、长度、横截面积和温度D. 一个导体两端的电压越大，电流越大，则它的电阻就越小15.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________ ．（2）为粗略判断a、b两点间导体电阻的大小，可观察________ ．（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表．你认为________ 同学的改进更好一些，理由是________ ．三、解答题16.实验桌上有如下实验器材：同种材料制成的横截面积相同、长度不同的电阻丝若干，电源一个（此电源两端电压会随外接电阻的改变而改变）、已调零的电流表一块、刻度尺一把、开关一个、导线若干。

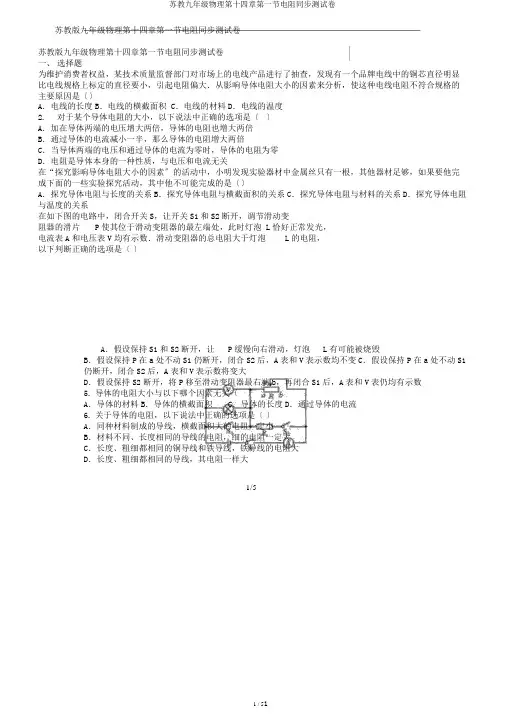

苏教九年级物理第十四章第一节电阻同步测试卷
苏教版九年级物理第十四章第一节电阻同步测试卷苏教版九年级物理第十四章第一节电阻同步测试卷一、选择题为维护消费者权益，某技术质量监督部门对市场上的电线产品进行了抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，使这种电线电阻不符合规格的主要原因是〔〕A．电线的长度B．电线的横截面积 C．电线的材料D．电线的温度2. 对于某个导体电阻的大小，以下说法中正确的选项是〔〕A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．通过导体的电流减小一半，那么导体的电阻增大两倍C．当导体两端的电压和通过导体的电流为零时，导体的电阻为零D．电阻是导体本身的一种性质，与电压和电流无关在“探究影响导体电阻大小的因素〞的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是〔〕A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系在如下图的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于滑动变阻器的最左端处，此时灯泡 L恰好正常发光，电流表A和电压表V均有示数．滑动变阻器的总电阻大于灯泡L的电阻，以下判断正确的选项是〔〕A．假设保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B．假设保持P在a处不动S1仍断开，闭合S2后，A表和V表示数均不变C．假设保持P在a处不动S1仍断开，闭合S2后，A表和V表示数将变大D．假设保持S2断开，将P移至滑动变阻器最右端b，再闭合S1后，A表和V表仍均有示数5. 导体的电阻大小与以下哪个因素无关〔〕A．导体的材料B．导体的横截面积C．导体的长度D．通过导体的电流6. 关于导体的电阻，以下说法中正确的选项是〔〕A．同种材料制成的导线，横截面积大的电阻一定小B．材料不同、长度相同的导线的电阻，细的电阻一定大C．长度、粗细都相同的铜导线和铁导线，铁导线的电阻大D．长度、粗细都相同的导线，其电阻一样大1/5在研究“导体电阻的大小与哪些因素有关〞的实验中，将一根粗细均匀 的导体截成两段后分别接入电路中，如下图，那么这是用来研究〔〕A ．导体电阻与横截面积的关系B ．导体电阻与材料的关系C ．导体电阻与长度的关系D ．导体电阻与温度的关系8. 白炽灯的灯丝被烧断了，假设能搭上，可以继续使用，此时灯丝的电阻〔 〕A ．不变B ．变小C ．变大D ．无法确定9. 现有 A 、B 、C 三根同种材料制成的导线，A 和B 的长度一样， 但A 比B 粗；B 和C 一样粗细，但B 比C 短，那么A 、B 、C 三根导线中电阻最小的是〔〕 A ．A 导线 B ．B 导线 C ．C 导线D ．无法确定白炽灯泡用的时间长了，灯泡壁往往会发黑，这是灯丝在发光时温度很 高，钨先升华后凝华在灯泡壁上造成的，此时灯丝的电阻将〔〕 A ．变大 B ．变小 C ．不变 D ．条件缺乏，无法确定11. 有一盏家庭照明灯泡，正常发光时的电阻设为R 1，灯泡熄灭后的电阻 设为R 2，那么R 1与R 2 的大小关系是〔〕 ． R 1＝R 2．R 1＞R 2 C ．R 1＜R 2 ．无法确定 A BD 12. 如下图，电源电压恒定不变，当S 1闭合、S 2断开时，电压表的示数 为3V ；当S 1断开，S 2 闭合时，电压表的示数为 9V ，那么R 1:R 2为〔〕A ．1:3B ．3:1C ．1:2D ．2:113.如下图，电源电压不变，电路中电阻为R ，电流表的示数为I ，假设使电流表的示数变为4I ，那么要在电路中〔〕A ．串联一个3R 的电阻B ．并联一个3R 的电阻苏教版九年级物理第十四章第一节电阻同步测试卷C．串联一个R的电阻D．并联一个R的电阻如下图的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时〔〕A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大15.在做“伏安法测电阻〞的实验中，假设调节变阻器滑片P使被测电阻两端的电压由1V增加到2V，被测电阻的阻值〔〕A．是原来的两倍 B．是原来的一半 C．保持不变D．无法确定其大小二、填空题小阳要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取______材料做电阻丝，因为在相同条件下，这种材料的电阻值______〔填“较大〞或“较小〞〕．导线电阻R/Ω铜铝铁镍铬合金小明在探究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图象如下图，与时刻t2相比拟，时刻t1的温度较______〔填“高〞“低〞或“一样高〞〕．白炽灯灯泡内的钨丝正常工作时温度高达2000℃左右〔钨的熔点是3410℃〕，长期使用后，钨丝因升华而变细，导致灯丝电阻变________，升华后的钨又________，使灯泡内壁变黑．三、实验题小明和小华做探究“导体电阻大小与长度关系〞的实验．他们准备在图中的A、B两点间接入待研究的电阻丝，电源两端电压保持不变，忽略灯丝电阻随温度变化的影响，电阻丝的规格如下表所示：序号材料长度横截面积1锰铜合金丝L S3/52镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S〔1〕他们应选择序号为______的两根电阻丝来探究．〔2〕正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比拟电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值____________〔填“较大〞或“较小〞〕．四、综合题如下图，电源电压6V保持不变，滑动变阻器R3的最大阻值为20Ω，R2的阻值是30Ω.当开关S断开，滑片P在a端时，电流表的示数为求：（1〕R1的阻值；2〕当开关S闭合，滑片P在b端时，电流表的示数是多少？苏教版九年级物理第十四章第一节电阻同步测试卷参考答案 一、选择题1、B2、D3、C4、B5、D6、C7、C8、B9、A10、A11、B12、C13、D14、A15、C 二、填空题 16、镍铬合金 较大17、高18、大 凝华 三、实验题19、〔1〕2、4 〔2〕较大 四、综合题20、〔1〕当开关S 断开，滑片 P 在a 端时， 滑动变阻器 R 3阻值最大 R 3＝20Ω，R 1＝R －R3＝30Ω－20Ω＝10Ω．〔〕当开关S 闭合，滑片P 在b 端时，滑动变阻器R 3＝，R 1和R 2并联，2I ＝I 1＋I2＝ ＋ ＝．1/5。

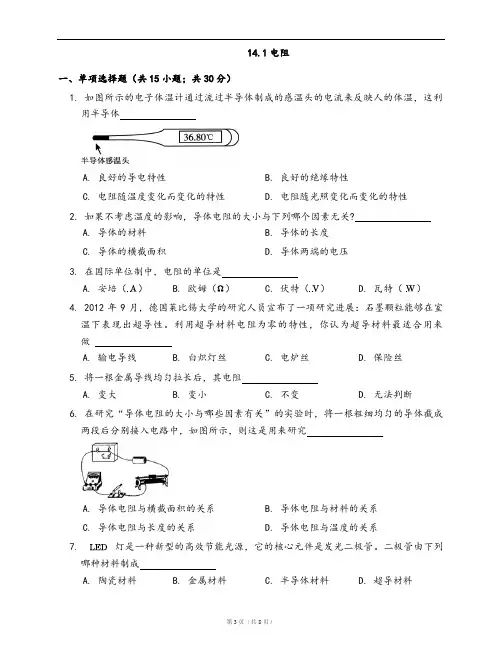

苏科版九年级物理上册同步检测14.1电阻(word版,含答案解析)
