QM-3SP4行星式球磨机使用说明书

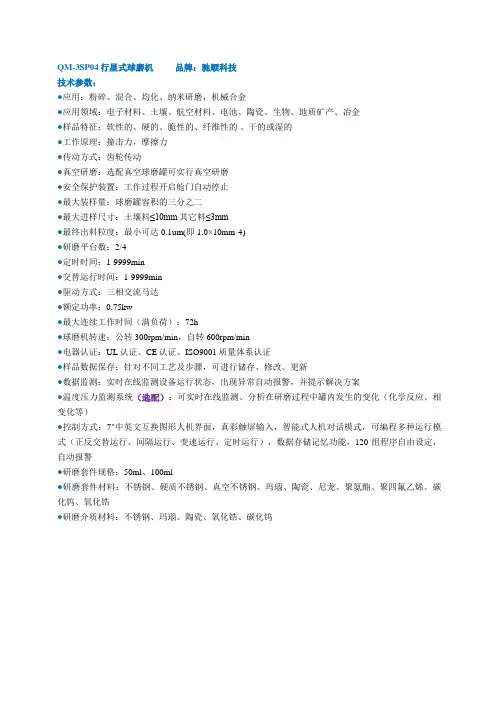

QM-3SP04行星式球磨机品牌驰顺科技
QM-3SP04行星式球磨机品牌：驰顺科技
技术参数：
●应用：粉碎、混合、均化、纳米研磨，机械合金
●应用领域：电子材料、土壤、航空材料、电池、陶瓷、生物、地质矿产、冶金
●样品特征：软性的、硬的、脆性的、纤维性的、干的或湿的
●工作原理：撞击力，摩擦力
●传动方式：齿轮传动
●真空研磨：选配真空球磨罐可实行真空研磨
●安全保护装置：工作过程开启舱门自动停止
●最大装样量：球磨罐容积的三分之二
●最大进样尺寸：土壤料≤10mm 其它料≤3mm
●最终出料粒度：最小可达0.1um(即1.0×10mm-4)
●研磨平台数：2/4
●定时时间：1-9999min
●交替运行时间：1-9999min
●驱动方式：三相交流马达
●额定功率：0.75kw
●最大连续工作时间（满负荷）：72h
●球磨机转速：公转300rpm/min，自转600rpm/min
●电器认证：UL认证、CE认证、ISO9001质量体系认证
●样品数据保存：针对不同工艺及步骤，可进行储存、修改、更新
●数据监测：实时在线监测设备运行状态，出现异常自动报警，并提示解决方案
●温度压力监测系统（选配）：可实时在线监测、分析在研磨过程中罐内发生的变化（化学反应、相变化等）
●控制方式：7"中英文互换图形人机界面，真彩触屏输入，智能式人机对话模式，可编程多种运行模式（正反交替运行、间隔运行、变速运行、定时运行），数据存储记忆功能，120组程序自由设定，自动报警
●研磨套件规格：50ml、100ml
●研磨套件材料：不锈钢、硬质不锈钢、真空不锈钢、玛瑙、陶瓷、尼龙、聚氨酯、聚四氟乙烯、碳化钨、氧化锆
●研磨介质材料：不锈钢、玛瑙、陶瓷、氧化锆、碳化钨。
QM-3SP4行星式球磨机触摸屏说明书
QM-3SP4行星式球磨机使用说明书一、概况1、用途QM系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。
如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。
经过许多科研、企业单位的使用、我厂生产的QM系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（0.03μm）左右。
该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。
随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC）更赋予QM系列行星式球磨机新的使命。
机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。
使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。
许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd60Fe20Al10CO10非晶合金粉末、Al2O3/Al复合粉末等。
2、工作原理QM系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。
公转与自转的传动比为1:2（公转一转，自转两转）。
罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
3、特点A、QM-3SP4齿轮传动行星轮系，本公司采用自润滑增强性工程塑料制造，即确保了机械强度，又降低了噪音。
此产品为我公司专利产品。
B、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行—停机—再运行”的循环模式自动控制各状态的时间。
4、技术参数型号：QM3SP4可配球磨罐：容积（单罐容积，单位：毫升）：250、400、500、1000材质：不锈钢、玛瑙、尼龙、聚氨酯、聚四氟乙烯、硬质合金(YG8)、陶瓷等。
类型：普通罐、不锈钢真空罐、不锈钢真空套（配合玛瑙、尼龙、陶瓷等球磨罐抽真空用）。
行星式球磨机使用说明
行星式球磨机使用说明
-在使用前，需要将球磨机的各个部件拆卸出来进行检查，确保无缺损，各部件之间无松动。
- 球磨机安装时需要选择平稳的地面，确保机器的稳定性和工作效率。
- 安装时需要将机器的电源线连接好，确保电力接地安全可靠。
2. 球磨机的使用
- 在使用前需要将磨料和磨球放入球磨机中，并加入适量的水、药剂等。
- 启动球磨机前需要确保机器内部没有异物或杂质，以免对设备造成损害。
- 在启动球磨机后，需要通过控制面板控制转速，确保转速恰当，避免磨料与磨球过度磨损或过度磨碎，影响磨矿效果。
- 使用过程中需要定期检查机器内是否有堆积的磨料或磨球，及时清理以保证设备的正常运转。
- 使用过程中如出现异常需要及时停机检查，以避免设备损坏或人员受伤。
- 使用结束后需关闭电源，进行设备清洗和维护，以延长设备寿命。
3. 球磨机的维护
- 定期对机器进行清洗和润滑，检查传动部位、轴承等部件的工作状态，及时更换损坏的部件。
- 定期检查电源线是否破损或老化，以保证电力接地安全可靠。
- 定期进行设备的维护保养，清理设备内部积累的灰尘、杂物等，以保证设备的正常运行。
4. 球磨机的注意事项
- 操作人员需要定期接受相关培训，了解球磨机的使用方法和注意事项，确保操作安全。
- 在使用过程中，应始终注意设备的工作状态，避免发生意外事故。
- 使用过程中应注意保持机器整洁，避免灰尘和杂物进入设备内部，影响设备正常运行。
- 如需更换部件或进行设备维修，请专业人员进行操作。
行星式球磨机作业指导书
行星式球磨机作业指导书行星式球磨机是一种常用于材料研磨和混合的设备。
下面是一份行星式球磨机作业指导书，帮助你正确操作和维护行星式球磨机。
1. 安全操作在操作行星式球磨机之前，务必遵循以下安全操作规范：- 确保戴上适当的个人防护装备，如护目镜、手套和耳塞等。
- 在操作过程中要保持注意力集中，避免分心或不正确操作。
2. 准备工作在开始操作行星式球磨机之前，进行以下准备工作：- 检查球磨机的电源和开关，并确认其正常工作。
- 清洁球磨机的容器和钢球，确保没有杂物或污垢。
- 将待加工的材料加入容器中，不超过容器总容量的2/3。
3. 操作步骤按照以下步骤操作行星式球磨机：- 打开球磨机的开关，并设置合适的转速和运行时间。
- 确保球磨机的保护罩已经安装并关闭，以防止材料外溅和钢球脱落。
- 按下磨砂按钮，球磨机开始运行。
在运行期间，定期检查和观察球磨机的运行状态，确保其正常工作。
- 如果需要调整运行时间或转速，务必停止球磨机后再进行调整。
- 在球磨结束后，关闭球磨机的开关，并等待其完全停止运行，然后打开保护罩。
- 将球磨容器倾斜并倒出球磨材料，清洁容器和钢球。
4. 维护保养为了保持行星式球磨机的正常运行，需要定期进行维护保养：- 清洁球磨机的内部和外部，确保无污垢积累。
- 定期检查球磨机的电源线和开关，确保其正常连接和使用。
- 检查球磨机的轴承和传动装置，确保其正常润滑和运转。
- 保持球磨机的冷却系统通畅，并定期清洁冷却系统。
以上就是行星式球磨机的作业指导书。
在操作行星式球磨机时，请务必遵循安全操作规范，并按照正确的步骤操作和维护球磨机，以确保其正常运行和延长使用寿命。

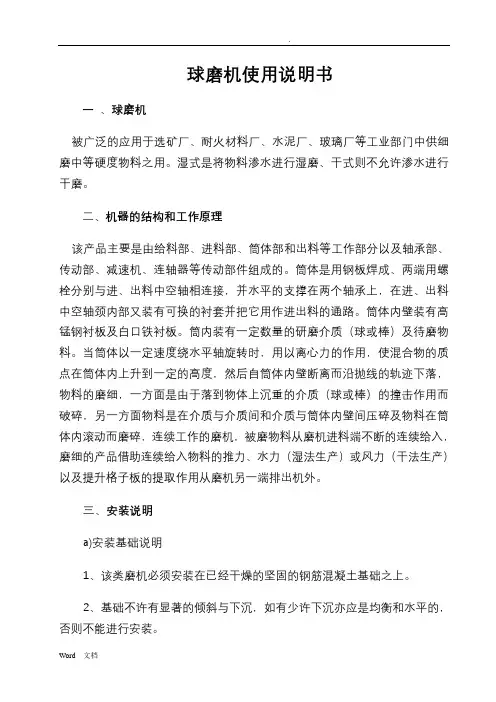

球磨机使用说明书
球磨机使用说明书一、球磨机被广泛的应用于选矿厂、耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料之用。
湿式是将物料渗水进行湿磨、干式则不允许渗水进行干磨。
二、机器的结构和工作原理该产品主要是由给料部、进料部、筒体部和出料等工作部分以及轴承部、传动部、减速机、连轴器等传动部件组成的。
筒体是用钢板焊成、两端用螺栓分别与进、出料中空轴相连接，并水平的支撑在两个轴承上，在进、出料中空轴颈内部又装有可换的衬套并把它用作进出料的通路。
筒体内壁装有高锰钢衬板及白口铁衬板。
筒内装有一定数量的研磨介质（球或棒）及待磨物料。
当筒体以一定速度绕水平轴旋转时，用以离心力的作用，使混合物的质点在筒体内上升到一定的高度，然后自筒体内壁断离而沿抛线的轨迹下落，物料的磨细，一方面是由于落到物体上沉重的介质（球或棒）的撞击作用而破碎，另一方面物料是在介质与介质间和介质与筒体内壁间压碎及物料在筒体内滚动而磨碎，连续工作的磨机，被磨物料从磨机进料端不断的连续给入，磨细的产品借助连续给入物料的推力、水力（湿法生产）或风力（干法生产）以及提升格子板的提取作用从磨机另一端排出机外。
三、安装说明a)安装基础说明1、该类磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。
2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡和水平的，否则不能进行安装。
3、该类磨机的基础与地平面应有足够的高度，以供给更换衬板及研磨介质之用。
4、基础的设计可参考本厂的基础图进行，但不可将该图直接用作基础施工图。
b)安装前的准备工作1、在安装前必须将所有零部件的加工工作表面上的防锈油、防护物及在运输中落上的灰尘和污垢去掉。
2、检查各个加工工作表面和螺纹，并将在运输和装卸过程中产生的缺陷消除。
3、装配好的部件应仔细检查，如果发现在运输和保管时某些零件损坏或遗失，必须将缺陷件修好，丢失件补全。
4、安装时零件的接触（或连接）加工表面应润滑，固定表面用干油，活动表面用稀油。
行星式球磨机使用说明及操作注意事项
行星式球磨机使用说明及操作注意事项1. 行星式球磨机概述嘿，大家好！今天我们来聊聊行星式球磨机，这个在实验室里能量爆表的“小巨人”。
你可以把它想象成一个强力的搅拌机，它的工作原理就像一台永不停歇的“洗衣机”，不停地搅拌、研磨，直到让材料变成你想要的细粉。
简单来说，它就是用来把各种物料研磨成细粉的一台设备，特别适合搞那些精细的科研实验。
行星式球磨机的工作方式有点像行星围绕太阳转动一样的。
它的转动方式就是把一堆球体放在一个转盘里，然后这些球体在高速转动的过程中撞击、挤压物料，从而把物料磨得细腻。
哇，这个过程就像是在打磨宝石一样，最后能得到一个特别光滑的“宝石粉”。
2. 使用方法2.1 安装和调试首先，装置行星式球磨机就像拼乐高一样简单，但每一步都得小心翼翼。
你得确保所有的部件都装到位，特别是球磨罐要安放得稳稳的，千万别像放错位置的积木那样摇摇晃晃。
接下来，把磨球和样品装进去，记得要按照比例来，过多或过少都会影响效果。
然后，把盖子拧紧，不然一边磨一边冒粉末那可是笑话。
2.2 操作步骤操作时，你得注意那些小细节。
首先，设定好转速和时间，这就像在为你的咖啡机调节浓度和时间，别让它磨得过头了，不然材料可能就像被烤焦了一样。
启动设备后，别急着离开，最好待在旁边，观察机器运转情况，确保没有任何异常。
如果出现奇怪的声音或震动，赶紧停下检查，那可能就像你的汽车发出了不对劲的声音，得好好看看。
3. 注意事项3.1 安全操作行星式球磨机虽然小巧，但可得小心使用。
操作时一定要戴好防护眼镜，搞不好会有飞溅出来的粉末搞到眼睛里。
还有，磨球虽然小，但碰到你也会有点疼，最好用手套保护一下，别让自己像个迷糊蛋一样被碰伤。
3.2 清洁和维护清洁这块也很重要，千万别让设备变成一团“霉斑”。
每次用完后，要把球磨罐、磨球都清理干净。
用湿布擦拭设备表面，避免粉末堆积，像对待你的宝贝一样小心呵护。
定期检查设备的各个部件，确保没有松动或磨损，就像检查自己的爱车一样，保持最佳状态。
行星球磨机操作规程
行星球磨机操作规程
《行星球磨机操作规程》
一、目的
行星球磨机是一种常见的实验室设备，用于混合、研磨和搅拌各种样品。
为了确保设备的安全操作和有效使用，编制了本规程。
二、操作前的准备
1. 检查设备外观是否完整，零部件是否齐全。
2. 确认设备电源、水源等供应是否正常。
3. 检查样品容器和砂砾的干净度，确保无杂质。
三、操作流程
1. 将所需样品放入样品容器中，加入适量的砂砾。
2. 关上样品容器的盖子，将其放入行星球磨机的工作室内。
3. 关上行星球磨机的门，接通电源并开启设备。
4. 根据需要设置球磨机的转速和运转时间。
5. 在球磨运转期间，需时刻注意设备的运行情况，确保正常。
6. 完成球磨后，关闭设备并断电，打开设备门取出样品。
四、注意事项
1. 操作时应穿戴好劳保用品，避免触及转动部件。
2. 在球磨过程中，禁止随意打开设备门和触碰设备工作室。
3. 球磨结束后，及时清理和维护设备，确保设备的良好状态。
五、紧急情况处理
1. 在设备操作过程中出现异常情况时，应立即切断电源并通知相关人员处理。
2. 严禁私自维修设备，如有问题请及时联系所在部门或设备厂家维修人员。
六、结语
行星球磨机操作规程是对设备安全操作和维护的一系列规定，希望所有使用该设备的人员能够严格遵守，确保设备的正常运行和延长设备寿命。
行星球磨机说明书
行星球磨机说明书南京南大仪器有限企业专业研发生产QM系列行星式球磨机产品, 本文对该系列产品进行简明说明及介绍。
QM系列行星式球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料必备装置。
该产品体积小、功效全、效率高、噪声低, 是科研单位、高等院校、企业试验室获取研究试样(每次试验可同时取得四个样品)理想设备, 配用真空球磨罐, 可在真空状态或惰性气体保护状态下磨制试样。
广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环境保护等部门。
QM系列行星式球磨机是在一转盘上装有四个球磨罐, 当转盘转动时, 球磨罐中心轴作行星运动, 罐中磨球在高速运动中研磨和混和样品。
该产品能用干、湿两种方法粉碎和混和粒度不一样, 材料各异产品, 研磨产品粒度可至0.1微米(即1.0×10-4mm)技术指标: 传动方法: 齿轮传动工作方法: 两个或四个球磨罐同时工作最大装样量: 球磨罐容积三分之二进料粒度: 土壤料≤10mm ,其她料≤3mm出料粒度: 最小可达0.1um转速比(公转: 自转): 1: 2(0.4L,2L,4L);1:1.9(12L);1:1.5(20L,60L,100L)转速(自转): 0.4L:0～600转/分2L: 0～580转/分4L: 0～530转/分12L: 0～440转/分20L: 0～280转/分60L: 0～250转/分100L: 0～230转/分控制方法: 变频无级调速、程控控制, 手动、自动定时正反转,定时关机最大连续工作时间(满负荷): 48小时齿轮传动优点:1.一致性好一样工艺条件, 一样材料, 四罐研磨结果一致。
2.反复性好一样工艺条件, 一样材料, 数次试验结果一致。
3.使用方便无需更换行星轮皮带, 大大减轻了劳动强度。
齿轮传动根本处理了皮带传动中皮带打滑、皮带磨损所引发一系列问题。
特点:★采取齿轮传动, 确保试验一致性和反复性。
★转度快、能量大、效率高、粒度细★一次试验可同时取得四种大小不一样、材料各异样品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QM-3SP4 行星式球磨机使用说明书
1、工作原理
QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时
（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。
公转与自转的传动比为1：2（公转一转，自转两转）。
罐内磨球和磨
料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试
验样品。
2、可配球磨罐：容积（单罐容积，单位：毫升）：50、100、150、250、300、400、500。
球磨罐最大装料量：罐容积的四分之三（包括磨球）。
上述各项检查无误后即可装罐。
a、装磨球：为了提高球磨效率，罐内装入大小不同的磨球，大球主要
作用是砸碎粗磨料，小球则用于磨细及研磨，使磨料磨到要求的细度。
下表列出各种规格球磨罐的配球数（仅供参考）
罐容积（ml） 50 100 150 250 300 400 500
球φ6 50 100 150 280 330 420 500
（粒）φ10 8 16 24 40 48 80 100
φ20 2 2 3
注：最佳配球数根据磨料性质及要求细度，用户自行在实践中得出经验数据。
b、装磨料
进料粒度：松脆材料≤10 ㎜，其它料≤3 ㎜。
球磨前磨料粒度要求：松脆磨料不大于10mm，其他磨料一般小于3mm。
装料不超过罐容积的四分之三（包括磨球）。
c、装球磨罐
装罐完毕即可将球磨罐装入球磨机拉马套内，可同时装四个球磨罐，
亦可以对称安装两个，不允许只装一个或三个。
安装后利用两个加力
套管（本机附件）先拧紧V 型螺栓，然后拧紧锁紧螺母，以防球磨时
磨罐松动。
注意：拧螺栓、螺母时不允许用锤敲击。
球磨罐安装完毕，罩上保护罩，安全开关被接通球磨机才能正常运行。
球磨过程中如遇意外，保护罩松动或脱落，安全开关断开，球磨机立
刻停转，意外排除后重新罩上保护罩，再重新启动。
球磨完毕，用加
力套管先松开锁紧螺母，再松开V 型螺栓即可以卸下球磨罐，把试样
和磨球同时倒入筛子内（本机附件），使球和磨料分离。
再次球磨前
先检查一遍拉马套有无松动，如松动，必须拧紧螺丝，以防意外。
卸
球磨罐时注意。
球磨时由于磨球之间、磨球与磨罐之间互相撞击，长
时间球磨后罐内的温度和压力都很高，球磨完毕，需冷却后再拆卸。
以免磨粉被高压喷出。
某些金属粉末球磨后颗粒极细，而且罐内几近
真空状态，如猛然打开罐盖倒出磨料，会激烈氧化而燃烧。
所以活泼
金属粉末球磨后，必须充分冷却后缓缓打开，稍停再倒出磨料。
在真
空手套箱内出料效果更好
3.操作方法
（A）试变频器—球磨机空转（不装球磨罐）
1、将电源箱接上三相220V 单相电源。
2、打开电源开关，LED 显示器显示“P.OFF”,几秒钟后显示如
“50.00”,HZ指示灯亮
3、按菜单选择切换键（MENV/ESC）显示器显示当前功能码cd01 的当前值。
4、按功能选择存储键（ENTER/DATA）显示器显示当前功能码cd01 的当前值，如“04”（个位数闪烁），如需更改可按∧或∨键至所需设
定值→再按（MENV/ESC）键确认设定值。
同时显示器显示下一功能码
号cd02。
如不按此键，所设定值无效。
只承认前一设定值。
注意：按
此键时动作要轻要快。
5、根据球磨工艺需要，照上述方法逐一设定各功能码。
设置数据可按
＞＞LED闪烁显示，对应设置数据的位数。
6、设置Cd16后按（ENTER/DATA）确认，LED恢复显示出Cd16，如连续按∨键功能码由Cd16注意下降到Cd01.
7、功能码说明
cd01、cd05、cd06、cd07、cd08、cd09、cd13 为固定值，请不要更改，否则会影响转速等参数的正确性。
如已更动必须重新设定至出厂值。
设定cd07、cd08 目的是为了电机在正、反向交替时有一段延时间隙，
设定值过小会影响电机寿命。
Cd02:0-单向运行，1-交替运行
Cd03:0-不定时（连续），1-定时
Cd04:交替运行时间设定（分钟）
Cd10:0-频率，1-转速
Cd11:0-正传，1-反转
Cd12:定时运行时间（分钟）
Cd14:交替运行间隔停机时间（分钟）
Cd14:单向运行间隔停机时间（分钟）
Cd16：运行重启的次数
（B）操作实例
实例一：单向运行，不定时停机。
球磨某试样，要求单向长时间不定时运行。
转速选定400 转/分。
设定：1、cd02 运行方式设定为单向运行“0”。
2、cd03 运行定时控制设定为不定时“0”。
3、按（MENV/ESC），显示器闪烁显示。
4、按RUN键，球磨机开始运行。
5、按＞＞键，至两红灯亮，显示球磨机自转转速。
6、按∧或∨键，调转速至400 转/分。
7、长时间运行后，按STOP/RESET，手动关机。
8、关闭电源，球磨结束。
实例二：单向运行，定时停机。
球磨某试样，要求单向运行10 小时后停机，选定40Hz 频率运转。
设定：1、cd02 运行方式设定为单向运行“0”。
2、cd03 运行定时控制设定为定时控制“1”。
3、cd12 运行时间设定为“10.0”。
4、cd16 运行重启动次数设定为“0”。
5、按（MENV/ESC），显示器闪烁显示。
6、按RUN键，球磨机开始运行。
7、按＞＞键，至Hz 红灯亮。
显示器显示频率。
8、按∧或∨键，调整频率至40Hz。
9、球磨10 小时后自动停机。
10、球磨结束，关机后切断电源。
实例三：正、反向交替运行，定时停机。
某试样要求每隔 1.5 小时正、反交替运行，15 小时后自动停机。
设定：1、cd02 运行方式设定为交替运行“1”。
2、cd03 运行定时控制设定为定时控制“1”。
3、cd04 交替运行时间设定为“ 1.5”小时。
4、cd12，运行时间设定为15 小时。
5、cd14，交替运行间隔时间设定为“0.0”
6、cd16，运行重启动次数设定为“9”。
7、按（MENV/ESC），显示器闪烁显示。
8、按RUN，球磨机开始运行。
9、同上例，按要求设定转速或频率。
10、15 小时后自动停机，关机后切断电源。
说明：运行时功能码cd16 倒计数显示，如本例显示9～0 倒计数。
实例四：单向间隔运行，定时停机。
某试样要求运行0.5 小时后停机 1 小时，再同方向运行0.5 小时，再停机1 小时，如此循环运行10 次后停机。
设定：1、cd02，运行方式设定为单向运行“0”.
2、cd03，运行定时控制设定为定时控制“1”。
3、cd12，运行时间设定为“0.5”小时。
4、cd15，运行间隔停机时间设定为“ 1.0”小时。
5、cd16，运行重启动次数为“9”次。
6、按（MENV/ESC），显示器闪烁显示。
7、按RUN，球磨机开始运行。
8、同上例，按要求设定转速或频率。
9、循环10 次后自动停机，关机后切断电源。
说明：运行时功能码cd16 倒计数显示，如本例显示9～0 倒计数。
实例五：正、反向交替间隔运行，定时停机。
某试样要求正向运行0.8 小时后停机0.5 小时再反方向运行0.8 小时，如此循环20 次后停机。
设定：1、cd02，运行方式设定为交替运行“1”。
2、cd03，运行定时控制设定为定时“1”。
3、cd04，交替运行时间设定为“0.8”小时。
4、cd14，交替运行间隔停机时间设定为“0.5”小时。
5、cd16，运行重启动次数设定为“19”次。
6、按（MENV/ESC），显示器闪烁显示。
7、按RUN，球磨机开始运行。
8、同上例，按要求设定转速或频率。
9、交替运行循环20 次后自动停机，关机后切断电源。
