【工程文档】明龙骨吊顶工程安装的允许偏差和检验方法表
暗、明龙骨吊顶工程检验批质量验收记录
目
1
吊顶标高起拱及造型
第6.3.2条
2
饰面材料
第6.3.3条
3
饰面材料安装
第6.3.4条
4
吊杆、龙骨材质
第6.3.5条
5
吊杆、龙骨安装
第6.3.6条
一
般
项
目
1
饰面材料表面质量
第6.3.7条
2
灯具等设备
第6.3.8条
3
龙骨接缝
第6.3.9条
4
填充材料
第6.3.10条
5
允许偏差
(mm)
项目
纸面石膏板
金属板
暗龙骨吊顶工程检验批质量验收记录
单位(ห้องสมุดไป่ตู้单位)工程名称
酶联免疫诊断试剂生产车间项目净化工程
分部(子分部)工程名称
结构工程
验收部位
暗龙骨吊顶工程
施工单位
厦门市闽工工程设备安装有限公司
项目经理
林伦
分包单位
--
分包项目经理
--
施工执行标准名称及编号
《建筑装饰装修工程质量验收规范》GB 50210-2001
监理(建设)单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年月日
明龙骨安装（商铺店招）工程
检验批质量验收记录
单位(子单位)工程名称
分部(子分部)工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主
控
施工质量验收规范的规定
施工单位检查评定记录

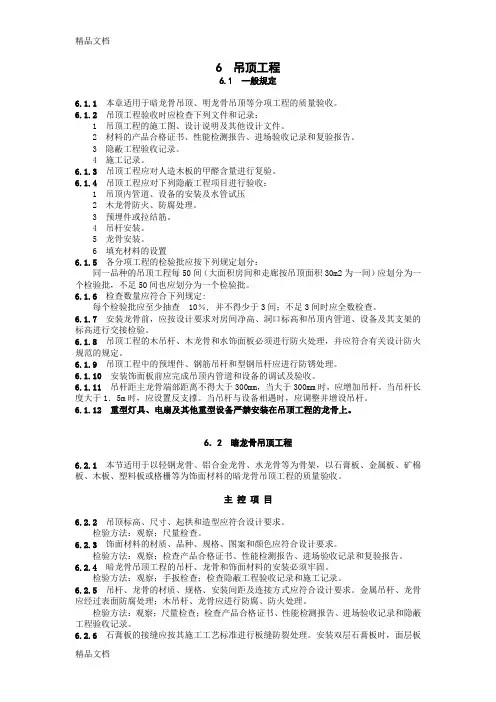

最新吊顶工程质量验收规范(精)
6 吊顶工程6.1 一般规定6.1.1 本章适用于暗龙骨吊顶、明龙骨吊顶等分项工程的质量验收。
6.1.2 吊顶工程验收时应检查下列文件和记录：1 吊顶工程的施工图、设计说明及其他设计文件。
2 材料的产品合格证书、性能检测报告、进场验收记录和复验报告。
3 隐蔽工程验收记录。
4 施工记录。
6.1.3 吊顶工程应对人造木板的甲醛含量进行复验。
6.1.4 吊顶工程应对下列隐蔽工程项目进行验收：1 吊顶内管道、设备的安装及水管试压2 木龙骨防火、防腐处理。
3 预埋件或拉结筋。
4 吊杆安装。
5 龙骨安装。
6 填充材料的设置6.1.5 各分项工程的检验批应按下列规定划分：同一品种的吊顶工程每50间（大面积房间和走廊按吊顶面积30m2为一间）应划分为一个检验批，不足50间也应划分为一个检验批。
6.1.6 检查数量应符合下列规定:每个检验批应至少抽查 10％, 并不得少于3间；不足3间时应全数检查。
6.1.7 安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。
6.1.8 吊顶工程的木吊杆、木龙骨和水饰面板必须进行防火处理，并应符合有关设计防火规范的规定。
6.1.9 吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。
6.1.10 安装饰面板前应完成吊顶内管道和设备的调试及验收。
6.1.11 吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。
当吊杆长度大于1．5m时，应设置反支撑。
当吊杆与设备相遇时，应调整并增设吊杆。
6.1.12 重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。
6．2 暗龙骨吊顶工程6.2.1 本节适用于以轻钢龙骨、铝合金龙骨、水龙骨等为骨架，以石膏板、金属板、矿棉板、木板、塑料板或格栅等为饰面材料的暗龙骨吊顶工程的质量验收。
主控项目6.2.2 吊顶标高、尺寸、起拱和造型应符合设计要求。
检验方法：观察；尺量检查。
6.2.3 饰面材料的材质、品种、规格、图案和颜色应符合设计要求。

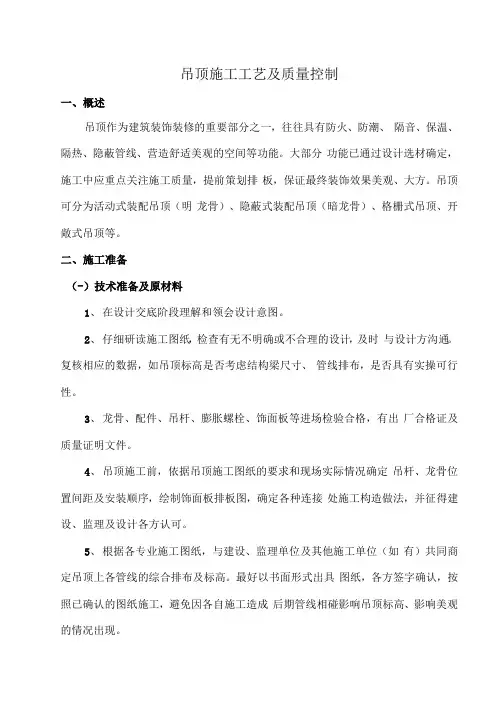

吊顶施工工艺及质量控制
吊顶施工工艺及质量控制一、概述吊顶作为建筑装饰装修的重要部分之一，往往具有防火、防潮、隔音、保温、隔热、隐蔽管线、营造舒适美观的空间等功能。
大部分功能已通过设计选材确定，施工中应重点关注施工质量，提前策划排板，保证最终装饰效果美观、大方。
吊顶可分为活动式装配吊顶（明龙骨）、隐蔽式装配吊顶（暗龙骨）、格栅式吊顶、开敞式吊顶等。
二、施工准备（-）技术准备及原材料1、在设计交底阶段理解和领会设计意图。
2、仔细研读施工图纸，检查有无不明确或不合理的设计，及时与设计方沟通。
复核相应的数据，如吊顶标高是否考虑结构梁尺寸、管线排布，是否具有实操可行性。
3、龙骨、配件、吊杆、膨胀螺栓、饰面板等进场检验合格，有出厂合格证及质量证明文件。
4、吊顶施工前，依据吊顶施工图纸的要求和现场实际情况确定吊杆、龙骨位置间距及安装顺序，绘制饰面板排板图，确定各种连接处施工构造做法，并征得建设、监理及设计各方认可。
5、根据各专业施工图纸，与建设、监理单位及其他施工单位（如有）共同商定吊顶上各管线的综合排布及标高。
最好以书面形式出具图纸，各方签字确认，按照已确认的图纸施工，避免因各自施工造成后期管线相碰影响吊顶标高、影响美观的情况出现。
（二）施工现场1、吊顶施工前，在墙身四周根据标高控制线弹好吊顶各边水平标高控制线，并核查完毕。
2、在所要吊顶的范围内，需要隐蔽的安装工程均已施工完毕，各种管线均已试压合格，并通过隐蔽验收。
3、已确定喷淋、烟感、温感、灯位、通风口及各种照明孔口的位置。
4、吊顶饰面板安装前，应完成墙、地面湿作业，屋面防水层通过验收。
5、在大面积施工前，具备条件的可做样板，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经查验认可后再进行大面积施工。
（三）施工机具冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。
三、工艺流程工艺流程：弹顶棚标高线一划龙骨分档线一安装吊杆一安装主龙骨一安装次龙骨及配件一安装饰面板。
暗龙骨吊顶、明龙骨吊顶质量标准与验收方法
❖ （5）各分项工程的检验批应按下列规定划分： ❖ 同一品种的吊顶工程每50间（大面积房间和走廊按吊顶面积30m2 为
一间）应划分为一个检验批，不足50间也划分为一个检验批。
5.5质量标准与验收方法
1 一般规定
❖ （6）检查数量应符合下列规定：每个检验批应至少抽查10%，并不 得少于3间；不足3间时应全数检查。
项 次
项目
允许偏差（mm）
纸面 石膏板
金属板
矿棉板
木板、塑 料板、 格栅
检验方法
1 表面平整度
3
2 接缝直线度
3
3 接缝高低差
1
2
2
1.5
3
1
1.5
2
用2m靠尺和塞尺检查
3
接5m线，不足5m拉通线， 用钢直尺检查
1
用钢直尺和塞尺检查
❖ （7）安装龙骨前，应按设计要求对房间、洞口标高和吊顶内管道、 设备及其支架的标高进行交接检验。
❖ （8）吊顶工程的木吊杆、木龙骨和木饰面板必须进行防火处理，并 应符合有关设计防火规范的规定。
❖ （9）吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。 ❖ （10）安装饰面板前应完成吊顶内管道和设备的调试及验收。 ❖ （11）吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，

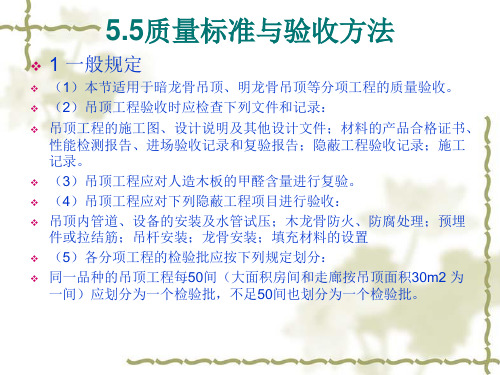

5.5质量标准与验收方法
❖ 1 一般规定
❖ （1）本节适用于暗龙骨吊顶、明龙骨吊顶等分项工程的质量验收。 ❖ （2）吊顶工程验收时应检查下列文件和记录： ❖ 吊顶工程的施工图、设计说明及其他设计文件；材料的产品合格证书、
性能检测报告、进场验收记录和复验报告；隐蔽工程验收记录；施工 记录。

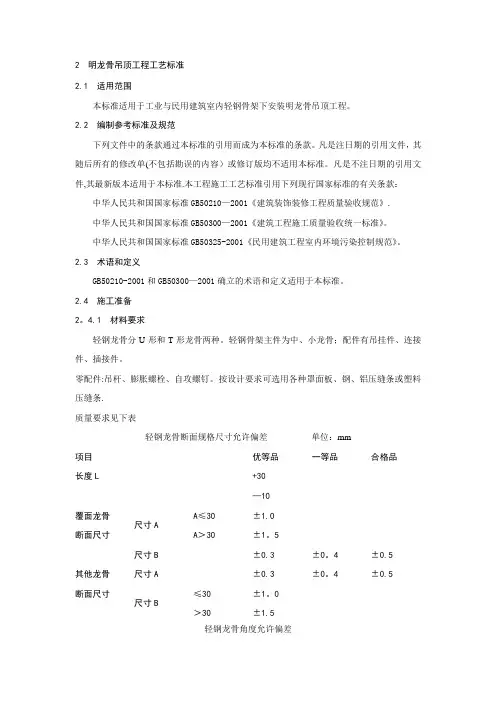

明龙骨吊顶工程施工工艺标准
2 明龙骨吊顶工程工艺标准2.1 适用范围本标准适用于工业与民用建筑室内轻钢骨架下安装明龙骨吊顶工程。
2.2 编制参考标准及规范下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用本标准。
凡是不注日期的引用文件,其最新版本适用于本标准.本工程施工工艺标准引用下列现行国家标准的有关条款：中华人民共和国国家标准GB50210—2001《建筑装饰装修工程质量验收规范》.中华人民共和国国家标准GB50300—2001《建筑工程施工质量验收统一标准》。
中华人民共和国国家标准GB50325-2001《民用建筑工程室内环境污染控制规范》。
2.3 术语和定义GB50210-2001和GB50300—2001确立的术语和定义适用于本标准。
2.4 施工准备2。
4.1 材料要求轻钢龙骨分U形和T形龙骨两种。
轻钢骨架主件为中、小龙骨；配件有吊挂件、连接件、插接件。
零配件:吊杆、膨胀螺栓、自攻螺钉。
按设计要求可选用各种罩面板、钢、铝压缝条或塑料压缝条.质量要求见下表轻钢龙骨断面规格尺寸允许偏差单位：mm项目优等品一等品合格品长度L +30—10覆面龙骨断面尺寸尺寸AA≤30 ±1.0A＞30 ±1。
5尺寸B ±0.3 ±0。
4 ±0.5其他龙骨断面尺寸尺寸A ±0.3 ±0。
4 ±0.5尺寸B≤30 ±1。
0＞30 ±1.5轻钢龙骨角度允许偏差成形角的最短边尺寸mm 优等品一等品合格品10～18 ±1°15＇±1°30＇±2°00＇＞18 ±1°00＇±1°15＇±1°30＇轻钢龙骨外观、表面质量单位：g/m²缺陷种类腐蚀、损坏黑斑、麻点优等品一等品合格品不允许无较严重腐蚀、损坏黑斑、麻点.面积不大于1cm²的黑斑每米长度内不多于5处项目优等品一等品合格品双面镀锌量120 100 80硅钙板的质量要求序号项目单位标准要求1 外观质量与规格尺寸长度mm ±1宽度mm ±1厚度mm 6±0。
房屋建筑工程：明龙骨吊顶应注意的质量问题.doc
5、检查吊顶内管道、设备的安装及水管试压。
6、主龙骨吊点间距、起拱高度应符合设计要求。当设计无要求时，吊点间距应小于1200mm，并应按房间短向跨度的1/200~1/300起拱。
7、吊顶应通直，吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增设吊杆。当吊杆长度大于1.5m时，应设置反支撑。当吊杆顶内填充的吸音、保温材料的品种和铺设厚度应符合设计要求，并应有防散落措施。
9、饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，符合设计要求，并与饰面板交接处应严密、顺直。
10、注意吊顶与墙面、窗帘盒、门的连接，并应符合设计要求。
11、凡超过3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，应增设吊杆。3kg以下的灯具风口等可以附加龙骨铆固于吊顶上。

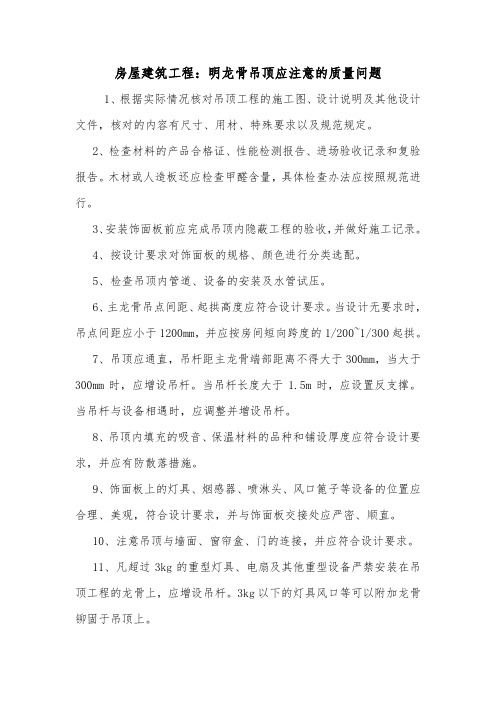

房屋建筑工程：明龙骨吊顶应注意的质量问题
1、根据实际情况核对吊顶工程的施工图、设计说明及其他设计文件，核对的内容有尺寸、用材、特殊要求以及规范规定。
2、检查材料的产品合格证、性能检测报告、进场验收记录和复验报告。木材或人造板还应检查甲醛含量，具体检查办法应按照规范进行。
3、安装饰面板前应完成吊顶内隐蔽工程的验收，并做好施工记录。
明龙骨吊顶施工工艺及检测标准
明龙骨吊顶施工工艺及检测标准1、适用范围：本内部施工工艺及检测标准适用于所有在建明龙骨吊顶工程施工。
2、施工准备2.1 材料2.1.1 吊顶所使用饰面板的品种、规格和颜色应符合设计要求。
应检查材料的产品合格证、性能检测报告、出厂日期及使用说明书、进场验收记录和复验报告。
应优先选用绿色环保材料和通过ISO14001环保体系认证的产品。
木材或人造板还应检查甲醛含量。
饰面板表面应平整，边缘应整齐、颜色应一致。
穿孔板的孔距应排列整齐；胶合板、木质纤维板、大芯板不应脱胶、变色。
造型木板和木饰面板应进行防腐、防火、防蛀处理，并且应干燥。
搁置式轻质饰面板，应按照设计要求设置压卡装置。
2.1.2 吊顶所使用龙骨的品种、规格和颜色应符合设计要求。
应优先选用绿色环保材料和通过ISO14001环保体系认证的产品。
应检查材料的产品合格证、性能检测报告、出厂日期及使用说明书、进场验收记录和复验报告。
2.1.3 防火涂料应有产品合格证书及使用说明书。
采用绿色环保涂料和通过ISO14001环保体系认证的产品。
应检查材料的产品合格证、性能检测报告、出厂日期及使用说明书、进场验收记录和复验报告。
2.2 机具：锤子、水平尺、靠尺、锯、刮刀、铆钉枪、曲线锯、方尺、卷尺、直尺、射钉枪、电钻、电动圆盘锯、冲击钻、电焊机、空压机。
2.3 作业条件2.3.1 吊顶工程施工前，应熟悉施工图纸及设计说明书，并应熟悉施工现场情况。
2.3.2 屋面或楼面的防水层施工完成，并且验收合格。
门窗安装完成，并且验收合格。
墙面抹灰完成。
2.3.3 按照设计要求对房间的净高、洞口标高和吊顶内的管道、设备支架的标高进行了交接检验。
2.2.4 吊顶内各种管线及通风管道安装完成，试压成功。
2.3.5 顶棚内其他作业项目已经完成。
2.3.6 墙面体预埋木砖及吊筋的数量和质量，经检查验收符合规范要求。
2.3.7 供吊顶用的电源已经接通，并且提供到施工现场。
2.3.8 供吊顶用的脚手架已搭设完成，经检查符合要求。
吊顶工程质量验收规范(精)
吊顶工程质量验收规范1吊顶工程验收时，应检查下列文件和记录：1 ）吊顶工程施工详图、设计及施工说明和相关产品合格证、性能检测报告和进场验收记录等；2）隐蔽工程验收记录；3）施工记录。
2吊顶工程的施工前，应对下列隐蔽工程进行验收、交接。
1）`吊顶内各类管道、功能设施和设备的安装工程；2）龙骨、吊杆和预埋件等的安装，包括防火、防腐、防霉变、防尘处理；3）其它与吊顶相关的隐蔽工程。
3吊顶工程的检验批，应按洁净室（区）面积500㎡划分为一个检验批，不足500㎡也应划分为一个检验批。
4安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其它支架的标高等办理工序交接手续。
5吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈或防腐处理；当吊顶上部作为静压箱时，预埋件与楼板或墙体的衔接处，均应进行密封处理。
支吊架应采取防尘处理。
6吊顶的固定和吊挂件，应与主体结构相联。
不得与设备支架和管线支架联接；吊顶的吊挂件亦不能用作管线支吊架或设备的支吊架。
Ⅰ主控项目7空气过滤器、灯具、烟感探测器、扬声器和各类管线穿吊顶处的洞口周围应平整、严密、清洁，并用不燃密封材料封堵。
隐蔽工程的检修口周边应采用密封垫密封。
检查方法：观察、检查，对严于5级时应作密闭检测。
检查数量：全数检查。
8吊顶的标高、尺寸、起拱、板间缝隙应符合设计要求。
板间缝隙应一致，每条板间缝隙误差不得大于0.5㎜；并以密封胶均匀密封，做到平整、光滑、略低于板面，不得有间断和杂质。
检查方法：观察、尺量，水平仪测试。
检查数量：每检验批检查20%。
9吊顶饰面的材质、品种、规格等，应符合设计要求，并对产品性能进行核对。
检查方法：观察检查，检查产品合格证书、性能检测报告、进场验收记录。
检查数量：按批检查。
10吊杆、龙骨和饰面板的安装必须安全、牢固。
检查方法：观察、手板检查，检查隐蔽工程验收记录和施工记录。
检查数量：每检验批检查20%。
11吊杆、龙骨的材质、规格、安装间距及连接方式，应符合设计要求。
装修验收标准2018
装修验收标准一、基本规定1、建筑装饰装修工程所使用的材料应按设计要求进行防火、防腐和防虫处理。
2、建筑装饰装修工程所使用的材料在运输、储存和施工过程中，必须采取有效措施防止损坏、变质和污染环境。
3、建筑装饰装修工程的电器安装应符合设计要求和国家现行标准的规定，严禁不经穿管直接埋设电线。
4、室内外装饰装修工程施工的环境条件应满足施工工艺的要求。
施工环境温度不应低于5℃。
当必须在低于 5℃气温下施工时，应采取保证工程质量的有效措施。
5、建筑装饰装修工程施工过程中应做好半成品成品的保护防止污染和损坏。
6、建筑装饰装修工程验收前应将施工现场清理干净。
二、抹灰工程1、抹灰前基层表面的尘土污垢油渍等应清除干净并应洒水润湿。
2、抹灰工程应分层进行。
当抹灰总厚度大于或等于 35mm 时，应采取加强措施不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于 100mm。
3、抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。
检验方法：观察；用小锤轻击检查。
4、抹灰表面应光滑、洁净、颜色均匀、无抹纹，分格缝和灰线应清晰美观检验方法：观察；手摸检查。
5、护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑，管道后面的抹灰表面应平整。
6、一般抹灰工程质量的允许偏差和检验方法应符合下表的规定。
表：一般抹灰的允许偏差和检验方法注：1)普通抹灰本表第 3 项阴角方正可不检查。
2)顶棚抹灰本表第 2 项表面平整度可不检查但应平顺。
三、乳胶漆施工验收标准1、无刷纹，流坠2、手感平整光滑，无档手感，无明显颗粒感。
3、无掉粉、起皮、裂缝现象。
4、无透底、反碱、咬色现象，色彩均匀一致。
5、未污染其他工种（与木作、开关面板等的接口必须严密、平整，不得漏缝未刷及污染）。
6、乳胶漆做线条饰面时，线条纹理应清晰贯通。
四、门窗工程1、木门窗的防火、防腐、防虫处理应符合设计要求。
暗、明龙骨吊顶工程检验批质量验收记录
监理(建设)单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
明龙骨吊顶工程检验批质量验收记录
030402□□
单位(子单位)工程名称
分部(子分部)工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
暗龙骨吊顶工程检验批质量验收记录
030401□□
单位(子单位)工程名称
酶联免疫诊断试剂生产车间项目净化工程
分部(子分部)工程名称
结构工程
验收部位
暗龙骨吊顶工程
施工单位
厦门市闽工工程设备安装有限公司
项目经理
林伦
分包单位
--
分包项目经理
--
施工执行标准名称及编号
《建筑装饰装修工程质量验收规范》GB 50210-2001
监理（建设）单位验收记录
主
控
项
目
1
吊顶标高起拱及造型
第6.3.2条
2
饰面材料
第6.3.3条
3
饰面材料安装
第6.3.4条
4
吊杆、龙骨材质
第6.3.5条
5
吊杆、龙骨安装
第6.3.6条
一
般
项
目
1
饰面材料表面质量
第6.3.7条
2
灯具等设备
第6.3.8条
3
龙骨接缝
第6.3.9条
4
填充材料
第6.3.10条
5
允许偏差
第6.2.8条
符合要求
2
灯具等设备
