第2讲波的图象[目标定位] 1.知道什么是波的图象，知道纵、横坐标各表示什么物理量，能在图象中读出质点振动的振幅.2.能区分振动图象和波动图象.3.依据某一时刻的波的图象和波的传播方向，能画出下一时刻和前一时刻的波的图象，并能指出图象中各个质点在该时刻的振动方向．一、横波的图象用横坐标x表示在波的传播方向上各质点的平衡位置，纵坐标y表示某时刻各质点偏离平衡位置的位移．规定位移向上时y取正值，向下时y取负值，在Oxy坐标平面内，得到一系列坐标为(x1，y1)，(x2，y2)，(x3，y3)，……的点，这些点的集合就是这一时刻波的图象．波的图象有时也称波形图，简称波形．二、正弦波假如波的图象是正弦曲线，这样的波叫做正弦波，也叫简谐波．三、波形图与振动图象的意义1．波形图表示介质中“各个质点”在“某一时刻”的位移．2．振动图象表示介质中“某一质点”在“各个时刻”的位移．想一想为了区分波的图象与振动图象，你可以用什么形象来描述它们？答案波的图象相当于一群人的一张照片，振动图象相当于该群人中某个人的一段录像.一、波的图象的理解和应用由波的图象可猎取的信息1．直接读出该时刻各质点的位移，间接推断回复力、加速度状况．2．介质中各质点的振幅3．已知波的传播方向，可知质点的振动方向．常用方法有：(1)带动法：后面质点依次重复前面质点的振动(如第1讲所述)(2)上、下坡法：如图12－2－1所示，沿波的传播方向，“上坡”的质点向下振动，如D、E、F；“下坡”的质点向上振动，如A、B、C，简称“上坡下，下坡上”．图12－2－1(3)同侧法：质点的振动方向与波的传播方向在波的图象的同一侧．图12－2－24．已知质点的振动方向，可知波的传播方向．仍是上述几种方法，只需将判定的程序倒过来，“反其道而行之”．图12－2－3【例1】关于如图12－2－3所示的波形图，下列说法中正确的是()A．此列波的振幅是0.1 mB．x＝15 cm处质点的位移是0.1 mC．若质点A的速度沿y轴正方向，则质点B的速度亦沿y轴正方向D．质点A的加速度为沿y轴负方向，而B、C的加速度沿y轴正方向解析从波动图象上可以直接读出振幅、各质点离开平衡位置的位移，A对B错；各质点加速度的方向总是指向平衡位置，大小a＝－kxm，D正确；由于A、B两质点在此时刻都在同一“坡”上，依据“上下坡”法可以推断C正确．答案ACD借题发挥由波的图象可直接看出该时刻沿波的传播方向上各质点的位移和各质点的振幅，可以推断出各质点该时刻的加速度方向．利用波的传播方向推断任一质点的振动方向或利用任一质点的振动方向推断波的传播方向的方法很多，但只要正确理解并把握其中的一至两种，并能够娴熟应用即可．图12－2－4针对训练如图12－2－4是一列简谐波某一时刻波的图象，下列说法正确的是()A．波肯定沿x轴正方向传播B．a、b两个质点的振动速度方向相反C．若a点此时的速度方向沿y轴正向，那么波的传播方向是沿x轴的正方向D．若波沿x轴的负向传播，则b质点的振动速度方向沿y轴的负方向解析x轴是表示在波传播方向上的一系列质点的平衡位置，但x轴指向不表示波的传播方向，故A错；依据“坡形”法：无论波向左还是向右传播，a、b都处于不同“坡区”，即当a处于下坡路时，b为上坡路，所以两者振动速度方向相反，故B正确；同理可推断C正确，D错误．答案BC二、波的图象的画法1．特殊点法先找出两点(平衡位置和波峰及波谷特殊点)并确定其运动方向；然后确定经Δt时间内这两点所达到的位置；最终按正弦规律画出新的波形．该法适用于Δt＝n T4(n＝1,2,3……)的状况．2．波形平移法在已知波的传播速度的状况下，由Δx＝vΔt可得经Δt时间后波向前移动的距离Δx，把图象沿传播方向平移Δx即得到相对应的图象．【例2】某一简图12－2－5谐横波在t＝0时刻的波形图如图12－2－5所示．若波向右传播，画出T4后和T4前两个时刻的波的图象．解析法一特殊点法依据t＝0时刻波的图象及传播方向，可知此时刻A、B、C、D、E、F各质点在该时刻的振动方向，由各个质点的振动方向可确定出经T4后各个质点所在的位置，将这些点所在位置用平滑曲线连接起来，便可得经T4后的波的图象．如图中的虚线(a)所示．同理，依据各个质点的振动方向可确定出T4前时刻各个质点所在位置，于是便可得到T4前时刻的波的图象．如图中虚线(b)所示．方法二波形平移法由题图我们可以知道，在质点振动的一个周期内，波向前传播一个完整的波形的距离，即传播的距离x＝12 m，因此在T4内，波向前传播了3 m．依据波的传播过程和传播的实质，若波向右传播，把波的原有图形向右移动3 m的距离，就得到了T4后时刻的波形图，同理可以得到T4前时刻波的图象．答案T4后图象如解析图中虚线(a)所示T4前图象如解析图中虚线(b)所示借题发挥本题我们接受了“平移法”，在已知波速的状况下，由公式Δx＝vΔt可得经Δt时间后波向前移动的距离Δx，把波形平移Δx即可得Δt时间后的波形图，留意，当Δx＝kλ＋Δx0时，只需将波形沿波的传播方向平移Δx0即可得Δt时间后的波形图，这就是所谓的“去整留零平移法”．当然也可以接受“特殊点法”．三、振动图象与波动图象的比较。
2021-2022高二物理人教版选修3-4学案：第十二章 机械波 Word版含答案
(3)因波速v＝68m/s，所以s＝v·Δt＝68×0.5m＝34m＝(4＋ )λ，故波向右传播．
答案(1)若波向右传播，v右＝(16n＋4)m/s(n＝0,1，2，…)；若波向左传播，v左＝(16n＋12) m/s(n＝0,1,2，…)
二、波的图象与振动图象的区分和联系
面对波的图象和振动图象问题时可按如下步骤来分析：
1．先看两轴：由两轴确定图象种类．
2．读取直接信息：从振动图象上可直接读取周期和振幅；从波的图象上可直接读取波长和振幅．
3．读取间接信息：利用振动图象可确定某一质点在某一时刻的振动方向；利用波的图象可进行波传播方向与某一质点振动方向的互判．
图6
答案见解析
2．(波的图象)一列简谐横波沿x轴正方向传播，t＝0时刻的波形如图5所示，介质中质点P、Q分别位于x＝2m，x＝4m处．从t＝0时刻开头计时，当t＝15s时质点Q刚好第4次到达波峰．
图5
(1)求波速；
(2)写出质点P做简谐运动的表达式(不要求推导过程)．
答案(1)1m/s(2)x＝0.2sin(0.5πt)m
这些物理现象分别属于波的()
A．反射、衍射、干涉、多普勒效应
B．折射、衍射、多普勒效应、干涉
C．反射、折射、干涉、多普勒效应
D．衍射、折射、干涉、多普勒效应
答案A
解析在春天里一次闪电过后，雷声轰鸣不绝，属于声波的反射；“闻其声而不见其人”属于声波的衍射；同学围绕振动的音叉转一圈会听到忽强忽弱的声音属于声波的干涉；当正在鸣笛的火车向着我们急驶而来时，我们听到汽笛声的音调变高属于多普勒效应．
2021_2022学年高中物理第12章2波的图象学案新人教版选修3_4

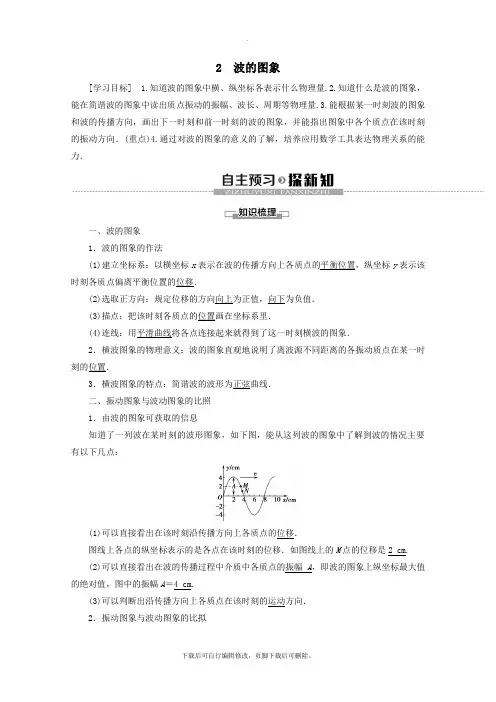

2 波的图象[学习目标] 1.知道波的图象中横、纵坐标各表示什么物理量.2.知道什么是波的图象，能在简谐波的图象中读出质点振动的振幅、波长、周期等物理量.3.能根据某一时刻波的图象和波的传播方向，画出下一时刻和前一时刻的波的图象，并能指出图象中各个质点在该时刻的振动方向．(重点)4.通过对波的图象的意义的了解，培养应用数学工具表达物理关系的能力．一、波的图象1．波的图象的作法(1)建立坐标系：以横坐标x表示在波的传播方向上各质点的平衡位置，纵坐标y表示该时刻各质点偏离平衡位置的位移．(2)选取正方向：规定位移的方向向上为正值，向下为负值．(3)描点：把该时刻各质点的位置画在坐标系里．(4)连线：用平滑曲线将各点连接起来就得到了这一时刻横波的图象．2．横波图象的物理意义：波的图象直观地说明了离波源不同距离的各振动质点在某一时刻的位置．3．横波图象的特点：简谐波的波形为正弦曲线．二、振动图象与波动图象的比照1．由波的图象可获取的信息知道了一列波在某时刻的波形图象，如下图，能从这列波的图象中了解到波的情况主要有以下几点：(1)可以直接看出在该时刻沿传播方向上各质点的位移．图线上各点的纵坐标表示的是各点在该时刻的位移．如图线上的M点的位移是2 cm.(2)可以直接看出在波的传播过程中介质中各质点的振幅A，即波的图象上纵坐标最大值的绝对值，图中的振幅A＝4 cm.(3)可以判断出沿传播方向上各质点在该时刻的运动方向．2．振动图象与波动图象的比拟振动图象波动图象不同点 物理意义表示一质点在各个时刻的位移表示某时刻各个质点的位移图象图象变化 随时间延伸 随时间推移比喻 单人舞的录像抓拍的集体舞照片一样点及联系图象形状正弦曲线可获得 的信息 质点振动的振幅，位移、加速度的方向 联系质点的振动是组成波动的根本要素1．思考判断(正确的打“√〞，错误的打“×〞)(1)波的图象描述了某一时刻各质点离开平衡位置的位移情况． (√) (2)只有横波才能画出波的图象． (×) (3)简谐波中各质点做的是简谐运动． (√) (4)波的图象是质点的运动的轨迹．(×) (5)可以根据波的传播方向确定各质点某时刻的运动方向．(√)2．如下图为一列向右传播的简谐横波在某个时刻的波形，由图象可知( )A ．质点b 此时位移为零B ．质点b 此时向－y 方向运动C ．质点d 的振幅是2 cmD ．质点a 再经过T 2通过的路程是4 cmE ．质点a 再经过T2偏离平衡位置的位移是4 cmACD [由波形知，质点b 在平衡位置，所以其位移此时为零，故A 正确；因波向右传播，波源在左侧，在质点b 的左侧选一参考点b ′，由图知b ′在b 上方，所以质点b 此时向＋y 方向运动，故B 错误；简谐波在传播过程中，介质中各质点的振幅一样，所以质点d 的振幅是2 cm ，故C 正确；再过T2的时间，质点a 将运动到负向最大位移处，路程是4 cm ，位移是－2 cm ，故D 正确，E 错误．]3.如下图为一列简谐横波在某一时刻的波形图，质点A 在此时刻的振动方向如图中箭头所示，那么以下说法中正确的选项是( )A ．波向左传播B ．波向右传播C ．质点B 向上振动D ．质点B 向下振动E ．质点C 向上振动ACE [解决该题有许多方法，现用“上下坡〞法判断，假设波向右传播，那么A 质点处于下坡，应向上振动，由此可知波向左传播．同理可判断C 向上振动，B 向上振动．]波的图象1(1)波的图象是某一时刻介质中各个质点运动情况的“定格〞．可以将波的图象比喻为某一时刻对所有质点拍摄下的“集体照〞．(2)简谐波的图象是正(余)弦曲线，是最简单的一种波，各个质点振动的最大位移都相等，介质中有正弦波传播时，介质中的质点做简谐运动．(3)横波的图象形状与波在传播过程中介质中各质点某时刻的分布相似，波形中的波峰即图象中的位移正向的最大值，波谷即图象中的位移负向的最大值，波形中通过平衡位置的质点在图象中也恰处于平衡位置．2．波的图象的周期性在波的传播过程中，各质点都在各自的平衡位置附近振动，不同时刻质点的位移不同，那么不同时刻波的图象不同．质点的振动位移做周期性变化，那么波的图象也做周期性变化．经过一个周期，波的图象复原一次．3．波的传播方向的双向性如果只知道波沿x轴传播，那么有可能沿x轴正向传播，也可能沿x轴负向传播，具有双向性．【例1】如下图为某一向右传播的横波在某时刻的波形图，那么以下表达中正确的选项是( )A．经过半个周期，质点C将运动到E点处B．M点和P点的振动情况时刻一样C．A点比F点先到达最低位置D．B点和D点的振动步调相反E．A点和E点的振动步调一样CDE [各质点在各自的平衡位置附近振动，不随波迁移，所以经过半个周期，质点C会回到平衡位置，但不会运动到E点，A错误；M点和P点的振动情况不会一样，B错误；波向右传播，F点和A点都向上振动，A点先到达最低位置，C正确；B点和D点的振动相差半个周期，所以振动步调相反，A点和E点振动相差1个周期，所以振动步调一样，D、E正确．]对波的图象的三点说明(1)在某一时刻各质点的位移不同，但各质点的振幅是一样的．(2)每一质点的振动规律一样，只是后一质点比前一质点振动得晚．(3)某时刻波的图象与经过一段时间后波的图象十分相似，不同的是波的图象沿波的传播方向又延伸了一段距离而已．1.如下图为一波形图，波沿x轴负方向传播，就标明的质点而言，速度为正、加速度为负的质点是________．[解析] 各质点的速度方向由带动法判断，只有R、S两质点速度向上；加速度的正负由位移正负决定，P、S两质点位移为正，加速度为负，只有S点符合以上两个条件．[答案] S振动图象与波动图象的比照波的传播方向和质点振动方向的判断质点振动方向跟波的传播方向存在着必然的联系，假设知道波的传播方向，便知道波源的方位，任给一质点，我们均可判定它跟随哪些质点振动，便知道它的振动方向，反之亦然．1．上下坡法沿波的传播方向看，“上坡〞的点向下运动，“下坡〞的点向上运动，简称“上坡下，下坡上〞，如下图．2．带动法原理：先振动的质点带动邻近的后振动的质点．方法：在质点P靠近波源一方附近的图象上另找一点P′，假设P′在P上方，那么P向上运动，假设P′在P下方，那么P向下运动，如下图．3．微平移法原理：波向前传播，波形也向前平移．方法：作出经微小时间Δt后的波形，就知道了各质点经过Δt时间到达的位置，运动方向也就知道了，如图甲所示．甲乙4．同侧法质点的振动方向与波的传播方向在波的图象的同一侧．如图乙所示，波向右传播．5．首首相对法横波是条正(余)弦线，峰点、谷点、临界点，传播、振动方向间，首首相对(或尾尾相对)“是必然〞．其意思是：峰点与谷点是振动方向改变的临界点，用箭头表示传播与振动方向，那么在临界点画出的箭头必有“首首相对〞(或尾尾相对)，如下图．以上五种方法，都是以波的产生或传播作为依据，掌握这五种方法，有助于我们理解波的产生和传播，并且在以后解题中经常用到，我们应认真体会并掌握．【例2】 如下图为一列简谐波在某一时刻的波形，求：(1)该波的振幅；(2)该波向右传播，说明A 、B 、C 、D 各质点的振动方向．[解析] (1)波的图象上纵坐标的最大值就是波的振幅；所以该波的振幅是5 cm.(2)由于该波向右传播，所以在A 、B 、C 、D 各质点左侧各选一邻近的参考点A ′、B ′、C ′、D ′，利用带动法可以判断出B 的振动方向向上，A 、C 、D 的振动方向向下．[答案] (1)5 cm (2)见解析判断振动与波动关系的两点注意(1)在利用带动法由波传播方向确定质点振动方向时，参考点与被判点一定要在同一坡上．(2)在利用微平移法的时候，重在“微〞字，Δt 一定要短，Δx 一定要小．2.(2021·全国卷Ⅰ)一简谐横波沿x 轴正方向传播，在t ＝T2时刻，该波的波形图如图(a)所示，P 、Q 是介质中的两个质点．图(b)表示介质中某质点的振动图像．以下说法正确的选项是( )(a) (b)A ．质点Q 的振动图像与图(b)一样B ．在t ＝0时刻，质点P 的速率比质点Q 的大C ．在t ＝0时刻，质点P 的加速度的大小比质点Q 的大D ．平衡位置在坐标原点的质点的振动图像如图(b)所示E ．在t ＝0时刻，质点P 与其平衡位置的距离比质点Q 的大CDE [t ＝T2时刻，题图(b)表示介质中的某质点从平衡位置向下振动，而题图(a)中质点Q在t ＝T2时刻从平衡位置向上振动，平衡位置在坐标原点的质点从平衡位置向下振动，所以质点Q 的振动图像与题图(b)不同，平衡位置在坐标原点的质点的振动图像如题图(b)所示，选项A 错误，D 正确；在t ＝0时刻，质点P 处在波谷位置，速率为零，与其平衡位置的距离最大，加速度最大，而质点Q 运动到平衡位置，速率最大，加速度为零，即在t ＝0时刻，质点P 的速率比质点Q 的小，质点P 的加速度比质点Q 的大，质点P 与其平衡位置的距离比质点Q的大，选项B 错误，C 、E 正确．]课 堂 小 结知 识 脉 络1.通过描点的方法画出波的图象，理解其物理意义．2．根据波的图象和波的传播方向判断各质点振动的方向．3．根据质点振动的方向判断波的传播方向． 4．区分振动图象和波动图象.。
2021-2022高二物理人教版选修3-4导学案：第十二章 机械波 章末整合 Word版含答案

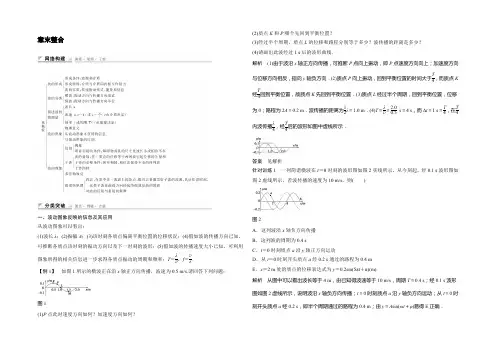

章末整合一、波动图象反映的信息及其应用从波动图象可以看出：(1)波长λ；(2)振幅A；(3)该时刻各质点偏离平衡位置的位移状况；(4)假如波的传播方向已知，可推断各质点该时刻的振动方向以及下一时刻的波形；(5)假如波的传播速度大小已知，可利用图象所得的相关信息进一步求得各质点振动的周期和频率：T＝λv，f＝vλ.【例1】如图1所示的横波正在沿x轴正方向传播，波速为0.5 m/s.请回答下列问题：图1(1)P点此时速度方向如何？加速度方向如何？(2)质点K和P哪个先回到平衡位置？(3)经过半个周期，质点L的位移和路程分别等于多少？波传播的距离是多少？(4)请画出此波经过1 s后的波形曲线．解析(1)由于波沿x轴正方向传播，可推断P点向上振动，即P点速度方向向上；加速度方向与位移方向相反，指向y轴负方向．(2)质点P向上振动，回到平衡位置的时间大于T4，而质点K经T4回到平衡位置，故质点K先回到平衡位置．(3)质点L经过半个周期，回到平衡位置，位移为0；路程为2A＝0.2 m．波传播的距离为12λ＝1.0 m．(4)T＝λv＝2.00.5s＝4 s，而Δt＝1 s＝T4，在T4内波传播λ4，经T4后的波形如图中虚线所示．答案见解析针对训练1一列简谐横波在t＝0时刻的波形图如图2实线所示，从今刻起，经0.1 s波形图如图2虚线所示，若波传播的速度为10 m/s，则()图2A．这列波沿x轴负方向传播B．这列波的周期为0.4 sC．t＝0时刻质点a沿y轴正方向运动D．从t＝0时刻开头质点a经0.2 s通过的路程为0.4 mE．x＝2 m处的质点的位移表达式为y＝0.2sin(5πt＋π)(m)解析从图中可以看出波长等于4 m，由已知得波速等于10 m/s，周期T＝0.4 s；经0.1 s波形图如图2虚线所示，说明波沿x轴负方向传播；t＝0时刻质点a沿y轴负方向运动；从t＝0时刻开头质点a经0.2 s，即半个周期通过的路程为0.4 m；由y＝A sin(ωt＋φ)易得E正确．。
