光伏电站预防性试验检查项目
光伏电站电缆及电力设备预防性试验
光伏电站电缆及电力设备预防性试验摘要：近些年，随着我国社会的发展，带动了电力行业的进步。
现阶段，电力电缆和电力设备在施工中需要重视施工质量，并严格的按照工艺技术要求进行，且需要专业的技术人员进行，更要在施工完成后进行试验和相关项目的验收。
本文以建设完成投入运行的光伏电站项目为例，结合现场前期施工的情况以及运行中发生的事故和后期进行预防性试验中发现的问题，论证了电力设备预防性试验对及时发现、诊断设备缺陷的重要性。
关键词：光伏；电缆故障；预防性试验；事故；运行维护引言2012年，国家颁布《可再生能源法》，将可再生能源的开发利用作为优先工程。
以光伏发电系统为例，由于前期投资成本高，国家出台补贴政策后，才推动了光伏发电走进人们的生活。
各种检测和试验关系到光伏发电的效率和安全，本文结合实践，探讨光伏电站中电缆及电力设备的预防性试验。
1光伏电站电缆及电力设备的预防性试验预防性试验是在光伏电站运行期间，对设备进行的检查、监测、试验，以便及时发现运行隐患，避免发生事故或设备损坏。
根据试验结果，可了解设备自身和安装施工是否满足标准要求，确定能不能正常运行，为后续管理和检修提供数据支持。
1.1保护和测控调试保护和测控的调试，首先应做好准备工作，收集图纸、调试大纲等资料，熟悉图纸，对整个保护有总体理解；然后进行标识，了解元件的大小、规格、尺寸，并在保护装置上做好标识；最后进行检查。
检查内容主要有：装置检查，看开关、保护屏、控制屏是否齐全，检查二次电缆是否规范安装，看保护屏内插件有无损坏；绝缘检查，对保护屏内的电流回路、电压回路、直流控制信号回路、对地回路进行绝缘测试，保证绝缘电阻≥１０ＭΩ；直流电源送出，防止直流短路或接地，核对有无寄生回路，检查快速开关、上下级熔丝间的可靠性；开关操作回路，控制开关无短路或接地才能投入使用，并检查机构储能回路、操作回路，检查远方、就地切换开关及开关分合指示灯等；调试保护装置，严格依据《调试大纲》执行；开关传动回路试验，包括保护带开关传动试验、保护开入回路试验、保护开出回路试验等；信号回路试验，涉及光字牌回路、音响回路；四遥回路试验，涉及遥控回路、遥信回路、遥调回路；电压回路试验，电流回路试验；相位图测量。
光伏电站预防性试验四措一案及施工方案设计
******电场预试四措一案编写：审核：批准：**********有限公司2016.10目录一、概述1.1编制依据1.2施工执行标准1.3工程概况二、准备工作2.1施工机具及仪器准备2.2施工人员配置2.4施工技术资料准备2.5临时电的准备三、调试安全管理和保障措施3.1、组织措施3.2、技术措施3.3、安全措施3.4、环保措施四、施工方案4.1工期及工程施工进度计划安排4.2保护、试验方案4.2.1保护、测控调试4.2.2高压试验4. 2. 3 保护元件调试4.2.4系统保护调试4.2.5仪表调试4.2.4高压试验4.3 继电保护调试注意事项4.4 调试及高试工作内容一、概述1.1编制依据本方案为升压站电气设备调试方案，主要任务是在电气设备运行安全，按照国家有关规范、规程和制造厂的规定，规范调试操作、保证试验结果的准确性，检验安装质量及设备质量是否符合要求，并得出是否适宜投入运行的结论，为设备运行、监督、检修提供依据。
为保证电气设备试验工作的顺利进行，确保按时按质的完成调试工作，特制定本方案。
1.2施工执行标准本方案执行国家标准：国家电力公司颁发的《输变电工程达标投产考核评定标准(2006年版)》公司ISO9002质量程序文件、《电力建设安全工作规程（变电所部分）》、《电力建设安全管理制度》、《职业健康安全管理体系规范（GB/T2800-2001）》以及其它规定、规范。
现场实地调查了解的信息资料和我公司历年变电站工程施工的实践经验及施工方法、工程总结。
主要规范及标准:《电气装置安装工程电气设备交接试验标准》GB50150-91《电力设备预防性试验规程》GB 50150-2006《电力建设安全工作规程》（变电所部分）DL5009.3-1997《电业安全工作规程( 发电厂和变电所电气部分)》DL 408—91《电业安全工作规程( 高压试验室部分)》DL 560-951.3工程概况本工程主要有站用系统采用35kV所用变压器、接地变压器，35kV开关柜，箱变及SVG系统，保护和监控系统，其装置集中组屏于继电保护屏室。
光伏电站预防性试验检查项目
3
110kV
电压互 感器
绝缘电阻测试；电容单元电容量及介损测试； 变比检测；
1组
4
隔离刀
闸
本体检查。主要包括（主触头、触头弹簧触指、 导电臂、接线座、传动机构、辅助接点；主刀 与接地刀闸闭锁等。）
11组
5
主控保
护室
保护及测控装置运行正常；保护装置检查，校
验、带开关传动试验，动作正确
16台
6
接地网
100台
3
箱变
箱变本体取油样，绝缘油色谱分析；绝缘油含 水量检测；绝缘油击穿电压试验；
100台
施工单位：嘉峪关市兴达建筑安装工程有限责任公司
总负责人签字：
验收负责人签字：
检修负责人签字：
厂站值班负责人签字：
时间：2015年4月8日
2015
站检修预试项目完成工作清单
、110kV试验项目明细:
序
号
设备名
称
试验项目
数量
试验人
验收人
1Байду номын сангаас
主变
绕组连冋套管的绝缘电阻测试；咼压套管的绝 缘电阻测试；各绕组直流电阻检测；变比及联 结组别检测；绝缘油色谱分析；绝缘油含水量 检测；绝缘油击穿电压试验；
2台
2
110kV
断路器
绝缘电阻测试；主回路接触电阻测试；分合闸 线圈直阻、绝缘检查；分合闸时间测试；分合 闸同期检查；低电压动作性能检查；气体微水 测试。
2台
3
35kV电
压互感 器
绝缘测试、外观检查及一、二次接线检查紧固
2台
4
站用变
压器
绕组连冋套管的绝缘电阻测试；各绕组直流电阻 检测；变比及联结组别检测；绝缘油色谱分析； 绝缘油含水量检测；绝缘油击穿电压试验；
110kV光伏电站全站设备检修及预防性试验三措一案
110kV光伏电站全站设备检修及预防性试验三措一案某某光伏电站全站设备检修及预防性试验三措一案编写：审核：批准：XXX日期：2020年08月05日1一、检修概况：某某光伏电站根据2020年年度工作计划，拟于2020年08月25日对全站设备进行停电检修预试工作，此项检修预试工作由某某光伏电站负责计划实施、监督验收工作。
二、某某光伏电站停电检修工作任务：1、某某光伏电站一次设备预试工作：序设备名称安装位置号主要参数数量项目内容试验单位试验负责人11号站用变升压站内1台1、绕组直流电阻2、绕组绝缘电阻3、绕组的泄漏电流1、绕组直流电阻2、绕组绝缘电阻3、绕组的tanδ4、绕组的泄漏电流5、绝缘油油样化验（水分、色谱分析、击穿电压）1、交流耐压试验（相对地、极间、相间）2、绝缘电阻3、主35kV断路35kV配电3器室1250A-31.5KA合闸线圈的直阻7、动作电压测试35kV氧化35kV配电4锌避雷器室电3、放电计数器功能搜检1、绝缘电阻2、直流lmA电压UlmA及0.75 UlmA下的泄漏VSL-40.5E8台回路电阻测试4、开关特性试验5、分、合闸动作试验6、分35kV氧化5锌避雷器35kV电流6互感器35kV电压7互感器110kV氧化8锌避雷器升压站开关柜开关柜升压站1组00A)1、绝缘电阻2、直流lmA电压UlmA及0.75 UlmA下的泄漏某某电力光伏有限公电3、放电计数器功能检查司某某LZZBJ9-35Q7组1、绕组绝缘电阻2、直流电阻JDZ9-35R1组1、绕组绝缘电阻2、直流电阻TYD110/√3-0.011组H1、绝缘电阻2、直流lmA电压UlmA及0.75 UlmA下的泄漏电3、放电计数器功能检查9HGIS升压站ZF10-1261台1、SF6微水分析2、六氟化硫密度计检验1、绕组绝缘电阻2、吸收比3、铁芯及夹件绝缘电阻4、绕组色谱分析、击穿电压）21、交流耐压试验2、绕组直流电阻3、绕组绝缘电阻4、绕组11中容箱变光伏区56、测温装置及其二次回路试验1、交流耐压试验2、绕组直流电阻3、绕组绝缘电阻4、绕组ZGSF11-G-1000/12华驰箱变光伏区356、测温装置及其二次回路试验直流蓄电继电保护13池组室200AH1组1、充放电试验30台的介损tanδ5.绝缘油油样化验（水分、色谱分析、击穿电压）20台的介损tanδ5.绝缘油油样化验（水分、色谱分析、击穿电压）通讯蓄电继电保护14池组室PCS-943T35kV配电15保护装置室NSP712NSP台1、保护装置部分校验2、保护定值核对1组1、充放电试验16摄像头光伏区25台接地电阻测量110kV电压17互感器升压站1组1、绕组绝缘电阻2、直流电阻110kV电流18互感器升压站1组1、绕组绝缘电阻2、直流电阻2、某某光伏电站检修工作编号1（1）（2）（3）2（1）（2）（3）3（1）（2）4（1）检修项目名称35kV高压开关柜（9面）开关本体搜检、清扫开关控制回路搜检开关端子排搜检35kV母线电缆接头搜检扳手、摇表（2500V）等绝缘搜检绝缘子检查1号SVGSVG功率单位搜检、清扫电缆连接搜检1号站用变站用变本体检查、清扫万用表、二次螺丝刀、破布、站内运维人员毛刷、防水胶带、扳手、摇表某某扳手、摇表（2500V）等站内运维人员站内运维人员某某某某某某某某万用表、二次螺丝刀、破布、毛刷、防水胶带、扳手、端子排等站内运维人员某某某某某某需要耗材和工器具实施人员负责人某某3 （2）5 （1）（2）6 （1）（2）（3）（4）（5）7 （1）（2）8 （1）（2）（3）9 （1）（2）（3）（4）（5）温控回路检查号站用变（500V）等某某破布、毛刷、防水胶带、扳手站用变本体搜检、清扫等瓷瓶清扫，引出线螺栓紧固一体化电源系统检查UPS馈线屏检查、清扫万用表、螺丝刀、破布、毛刷、UPS装配切换试验直流屏检查、清扫直流系统两路电源切换试验蓄电池检查、清扫电气二次盘柜（21面盘柜）柜内设备检查、清扫二次回路搜检380V配电柜（3面）柜内设备检查、清扫二次回路搜检抽屉式开关检查箱变（50台）箱变本体及其附件清扫、搜检一次回路接线紧固万用表、二次螺丝刀、破布、二次回路搜检毛刷、防水胶带、扳手、摇表箱变温度表回路检查高压侧电缆连接检查高压侧套管、绝缘支柱检查、螺栓（6）紧固9（1）（2）（3）（4）（5）（6）紧固主变（1台）主变本体及其附件清扫、搜检一次回路接线紧固万用表、二次螺丝刀、破布、二次回路搜检主变温度表回路检查有载调压装置检查高压侧套管、绝缘支柱检查、螺栓某某毛刷、防水胶带、扳手、摇表（500V）、吸尘器等站内运维人员某某某某某某某某某某某某（500V）、吸尘器等站内运维人员某某某某某某万用表、二次螺丝刀、破布、毛刷、防水胶带、扳手、摇表（500V）、吸尘器等站内运维人员某某某某某某某某万用表、二次螺丝刀、破布、毛刷、防水胶带、扳手、摇表（500V）、吸尘器等站内运维人员防水胶带、扳手。
光伏电站预防性试验清单
150-40
5.CT/PT二次回路清扫、检查、螺丝紧固
6.一次设备清扫、检查、螺丝紧固
7.断路器的传动试验及开关特性
1.电源检查，二次回路清扫。
2.开入量检查
18
变压器保护装 置（110kV)
PST 671U
1套
3.开出节点检查 4.保护装置全部校验
5.保护装置绝缘检查及定值核对
6.保护装置传动试验。
1.电源检查，二次回路清扫。
19 35kV母线保护
TMY125*10
1段
2.开入量检查
19 35kV母线保护
TMY125*10
1段
3.开出节点检查 4.保护装置全部校验
5.保护装置绝缘检查及定值核对
6.保护装置传动试验。
1.电源检查，二次回路清扫。
2.开入量检查
20
110kV母线保 126kV/200
SEM-
3.导电回路电阻
4
35kV开关柜
40.5/1250 -31.5户内
1台
4.开关柜内机械五防性能检验 5.开关柜清扫检查及螺丝紧固
SF6断路器
6.断路器的传动试验及开关特性
7.SF6气体试验（微水、纯度）
8.SF6气体密度继电器检验
1.绝缘电阻
5 35kV户内CT LZZBJ9-35 14组 2.一次设备、二次回路清扫检查螺丝紧固
11.铁芯及夹件绝缘电阻
12.本体及附属设备检查清扫，螺丝紧固
1.绝缘电阻
1.隔离开 关
1台
2.导电回路电阻测量 3.操纵机构动作情况检查
14
110kV主变高 压侧中性点接 地保护成套装
置
2.干式电 流互感器 3.金属氧 化锌避雷
光伏电站检查规程最新版
光伏电站检查规程最新版
概述
光伏电站是一种新兴的清洁能源发电方式，为了确保其正常运
行以及保障工作人员的人身安全，检查规程制定必不可少。
目的
本规程的目的是规范光伏电站的检查流程和标准，提高检查效
率和检查结果的准确性。
检查内容
1.光伏电站周边环境
检查周边环境是否清洁整洁，有无影响电站运行的杂物、垃圾等。
2.场地电缆通道和组件支架系统
检查电缆通道和组件支架系统是否完好无损，有无松动、锈蚀、变形等现象，有无灰尘、涂污以及其他影响运行的问题。
3.电站内部
检查电站内部开关盒、直流汇流箱、逆变器等是否完好无损，
有无电线老化、烧毁等现象，有无异味和漏电等问题。
4.电站安全
检查电站的绝缘、接地是否正常，是否存在触电等安全隐患。
检查周期
对于刚建成的光伏电站，在运行前、试运行后、第一个月以及
每半年进行一次全面检查；运行满一年后，每年进行一次全面检查。
同时，每周对电站进行例行巡检，以及发现任何异常及时处理。
本规程经管理部门批准后执行，如有需要，可进行相应修改。
检查过程中如有任何问题，应及时向所属部门汇报，保障电站正常
运行和工作人员安全。
光伏电站预防性试验规程
Q/NESI青岛昌盛日电太阳能科技股份标准(文件编码) 光伏电站电气设备预防性试验规程预防性试验规程 (文件编码)前言本标准属于企业标准体系中的管理标准。
本标准由生产经营中心提出。
本标准由吴少辉审核。
本标准由XXX批准。
本标准由生产经营中心归口并负责解释。
本标准起草部门：生产经营中心。
本标准主要起草人：徐家阳。
本标准主要修改人：徐家阳。
本标准于首次发布。
1预防性试验规程 (文件编码)光伏电站电力设备预防性试验规程21 目的预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
2 定义2.1预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。
2.2在线监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。
2.3带电测量对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。
2.4绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。
常用兆欧表直接测得绝缘电阻值。
本规程中，若无说明，均指加压1m i n时的测得值。
2.5吸收比在同一次试验中，1m i n时的绝缘电阻值与15s 时的绝缘电阻值之比。
2.6极化指数在同一次试验中，10m i n时的绝缘电阻值与1m i n时的绝缘电阻值之比。
3 引用标准GB 311—83 高压输变电设备的绝缘配合高电压试验技术G B/T507—86 绝缘油介电强度测定法G B/T511—88 石油产品和添加剂机械杂质测定法GB 1094.1～5—85电力变压器GB 2536—90 变压器油GB 5583—85 互感器局部放电测量GB 5654—85 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB 6450—86 干式电力变压器G B/T6541—86 石油产品油对水界面张力测定法(圆环法) GB 7252—87变压器油中溶解气体分析和判断导则GB 7328—87 变压器和电抗器的声级测定GB 7595—87 运行中变压器油质量标准G B/T7598—87 运行中变压器油、汽轮机油水溶性酸测定法(比色法)G B/T7599—87 运行中变压器油、汽轮机油酸值测定法(B T B法)GB 7600—87 运行中变压器油水分含量测定法(库仑法)GB 7601—87 运行中变压器油水分含量测定法(气相色谱法)GB 9326.1～.5—88交流330kV 及以下油纸绝缘自容式充油电缆及附件GB 11022—89 高压开关设备通用技术条件GB 11023—89 高压开关设备六氟化硫气体密封试验导则GB 11032—89交流无间隙金属氧化物避雷器D L/T421—91 绝缘油体积电阻率测定法D L/T423—91 绝缘油中含气量测定真空压差法D L/T429.9—91电力系统油质试验方法绝缘油介电强度测定法D L/T450—91 绝缘油中含气量的测定方法(二氧化碳洗脱法) D L/T459—92 镉镍蓄电池直流屏定货技术条件D L/T492—92 发电机定子绕组环氧粉云母绝缘老化鉴定导则D L/T593—1996 高压开关设备的共用定货技术导则。
关于光伏电站预防性试验检查项目.doc

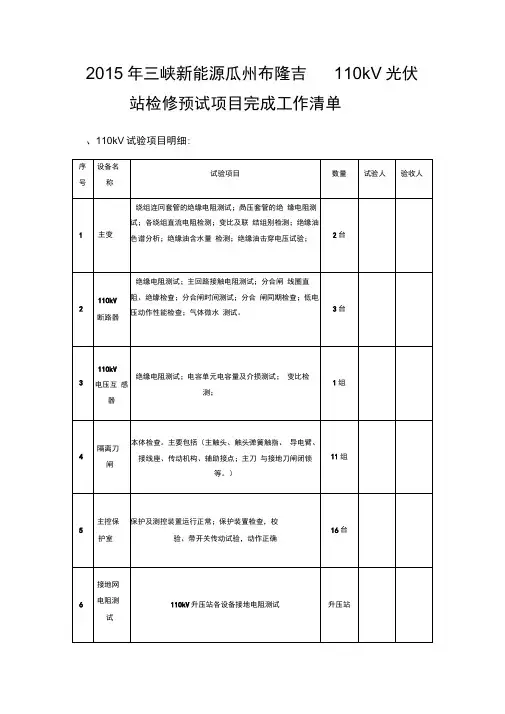

2015 年三峡新能源瓜州布隆吉110kV 光伏站检修预试项目完成工作清单一、 110kV 试验项目明细：序设备名试验项目数量试验人验收人号称绕组连同套管的绝缘电阻测试；高压套管的绝1 主变缘电阻测试；各绕组直流电阻检测；变比及联2 台结组别检测；绝缘油色谱分析；绝缘油含水量检测；绝缘油击穿电压试验；绝缘电阻测试；主回路接触电阻测试；分合闸2 110kV 线圈直阻、绝缘检查；分合闸时间测试；分合3 台断路器闸同期检查；低电压动作性能检查；气体微水测试。
110kV绝缘电阻测试；电容单元电容量及介损测试；3 电压互 1 组变比检测；感器隔离刀本体检查。
主要包括（主触头、触头弹簧触指、4 导电臂、接线座、传动机构、辅助接点；主刀11 组闸与接地刀闸闭锁等。
）5 主控保保护及测控装置运行正常；保护装置检查，校16 台护室验、带开关传动试验，动作正确接地网6 电阻测110kV 升压站各设备接地电阻测试升压站试二、 35kV 试验项目明细：序 设备名试验验收试验项目数量号称 人 人35kV 馈 绝缘电阻测试；主回路接触电阻测试；分合闸线1线断路圈直阻、绝缘检查；分合闸时间测试；分合闸同13 台器期检查；低电压动作性能检查；绝缘电阻测试；主回路接触电阻测试；分合闸线2SVG 断 2 台圈直阻、绝缘检查；分合闸时间测试；分合闸同路器期检查；低电压动作性能检查；35kV 电3压互感绝缘测试、外观检查及一、二次接线检查紧固2 台器绕组连同套管的绝缘电阻测试；各绕组直流电阻4站用变 2 台检测；变比及联结组别检测；绝缘油色谱分析；压器绝缘油含水量检测；绝缘油击穿电压试验；535kV 开关柜本体检查。
主要包括（断路器各接线板、接线座等部位各部螺栓紧固程度检查并处理；断路器外绝缘检查 , 各连杆、传动机构检查；机构检查；检查传动连杆及其它外露零件；进出车性能及机械闭锁功能检查；检查清理电磁铁扣板、掣子；各机械配合尺寸核查；检查辅助开关；检查分合闸弹簧；检查分合闸缓冲器；检查分合闸指示器；检查二次接线；储能单元检查） 。
