2.4 全自动红外水龙头2.4.1 水龙头的构成及红外传感器控制水龙头采用了反射式红外传感器。
红外线的发射和接收一般使用红外发光二极管和红外接收管来完成。
当有物体靠近时，一部分红外光被发射到接收管。
反射式红外传感器如图4所示。
图4 反射式红外传感器红外水龙头控制过程是，当人或物体接近自动水龙头时，红外发射光电管发出的红外信号经人或物体反射到红外接收光电管。
接收光电管接收到的反射光信号自动转换为电信号，经过后续电路进一步放大、整形、译码，最后驱动电路控制电磁阀动作打开水源。
当人或物体离开自动水龙头时，接收光电管接收不到反射光信号，驱动电路断开电磁阀电源。
2.4.2 红外感应系统组成方框图全自动红外线控制水龙头整个过程分5个模块。
系统组成方框图如图5所示。
图5 系统组成方框图多谐振荡器调幅红外光电磁阀动作红外接收音频译码（LM567）电压放大（LM741）3 红外线控制电路系统的工作原理由于红外线水龙头控制电路构成较多，原理复杂，所以下面部分着重介绍红外控制水龙头组成及工作原理。
3.1 红外线水龙头控制电路系统的组成红外线水龙头控制电路包括发射电路和接收译码控制电路。
其中发射电路由多谢振荡器和三个TLN104型红外发射二极管；接收电路包括红外接收管VD0和VD1，运算放大器（LM741）、音频译码器（LM567）、继电器K0、电源电路等组成。
3.2 红外线水龙头控制电路原理图（见附录）3.3 红外线水龙头控制电路工作原理工作原理：发射电路中，多谐振荡器由IC（555）、R0、R1和C7等组成。
其振荡频率为f=1.43÷(R0+2R1)÷C7附录中所示的参数对应频率为40KHZ，它的震荡输出信号驱动TLN104型的LED1~LED3工作，从而产生红外脉冲调制波。
接收电路中红外接收头VD0、VD1与发射中的发射管相匹配，采用TLN104型。
红外脉冲调制经VD0、VD1接收管转换成电信号，经C1耦合至LM741，再经C2输入到LM567的第3管脚，经识别译码后，使得中心频率f=1÷1.1R6C3与红外调制频率40KHZ一致，使第8管脚输出为低电平，又经反相后，驱动VT2导通，继电器接收到控制信号后动作，电磁阀电源接通，水源打开。
LM567应用详解

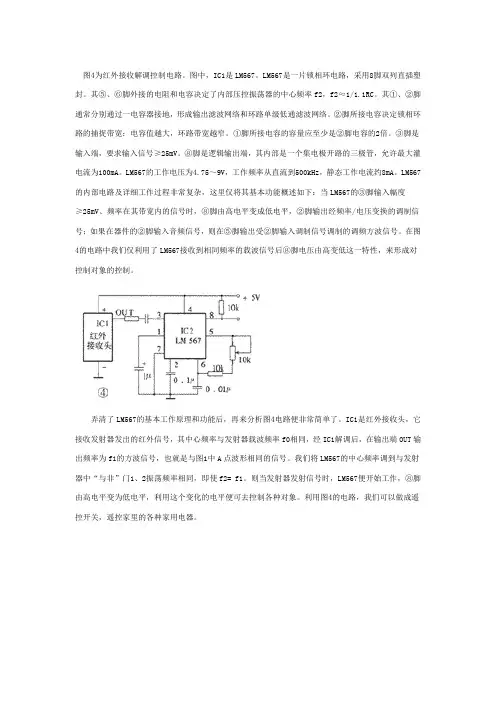

图4为红外接收解调控制电路。
图中，IC1是LM567。
LM567是一片锁相环电路，采用8脚双列直插塑封。
其⑤、⑥脚外接的电阻和电容决定了内部压控振荡器的中心频率f2，f2≈1/1.1RC。
其①、②脚通常分别通过一电容器接地，形成输出滤波网络和环路单级低通滤波网络。
②脚所接电容决定锁相环路的捕捉带宽：电容值越大，环路带宽越窄。
①脚所接电容的容量应至少是②脚电容的2倍。
③脚是输入端，要求输入信号≥25mV。
⑧脚是逻辑输出端，其内部是一个集电极开路的三极管，允许最大灌电流为100mA。
LM567的工作电压为4.75～9V，工作频率从直流到500kHz，静态工作电流约8mA。
LM567的内部电路及详细工作过程非常复杂，这里仅将其基本功能概述如下：当LM567的③脚输入幅度≥25mV、频率在其带宽内的信号时，⑧脚由高电平变成低电平，②脚输出经频率/电压变换的调制信号；如果在器件的②脚输入音频信号，则在⑤脚输出受②脚输入调制信号调制的调频方波信号。
在图4的电路中我们仅利用了LM567接收到相同频率的载波信号后⑧脚电压由高变低这一特性，来形成对控制对象的控制。
弄清了LM567的基本工作原理和功能后，再来分析图4电路便非常简单了。
IC1是红外接收头，它接收发射器发出的红外信号，其中心频率与发射器载波频率f0相同，经IC1解调后，在输出端OUT输出频率为f1的方波信号，也就是与图1中A点波形相同的信号。
我们将LM567的中心频率调到与发射器中“与非”门1、2振荡频率相同，即使f2= f1。
则当发射器发射信号时，LM567便开始工作，⑧脚由高电平变为低电平，利用这个变化的电平便可去控制各种对象。
利用图4的电路，我们可以做成遥控开关，遥控家里的各种家用电器。
LM567-原理及应用
本文讨论锁相环电路，介绍NE567单片音频解码器集成电路。
此音调解码块包含一个稳定的锁相环路和一个晶体管开关，当在此集成块的输入端加上所先定的音频时，即可产生一个接地方波。
此音频解码器可以解码各种频率的音调。
例如检测电话的按键音等。
此音频解码器还可以用在BB机、频率监视器和控制器、精密振荡器和遥测解码器中。
567的基本工作状况有如一个低压电源开关，当其接收到一个位于所选定的窄频带内的输入音调时，开关就接通。
换句话说567可做精密的音调控制开关。
通用的567还可以用做可变波形发生器或通用锁相环电路。
当其用作音调控制开关时，所检测的中心频率可以设定于0.1至500KHz内的任何值，检测带宽可以设定在中心频率14%内的任何值。
而且，输出开关延迟可以通过选择外电阻和电容在一个宽时间范围内改变。
电流控制的567振荡器可以通过外接电阻R1和电容器C1在一个宽频段内改变其振荡频率，但通过引脚2上的信号只能在一个很窄的频段（最大范围约为自由振荡频率的14%）改变其振荡频率。
因此，567锁相电路只能“锁定”在预置输入频率值的极窄频带内。
567的积分相位检波器比较输入信号和振荡器输出的相对频率和相位。
只有当这二个信号相同时（即锁相环锁定）才产生一个稳定的输出，567音调开关的中心频率等于其自由振荡频率，而其带宽等于锁相环的锁定范围。
图3所示为567用作音调开关时的基本接线图。
输入音调信号通过电容器C4交流耦合到引脚3，这里的输入阻抗约为20KΩ。
插接在电源正电源端和引脚8之间的外接输出负载电阻RL与电源电压有关，电源电压的最大值为15V，引脚8可以吸收达100mA的负载电流。
引脚7通常接地，面引脚4接正电源，但其电压值需最小为4.75V，最大为9V。
如果注意节流，引脚8也可接到引脚4的正电源上。
振荡器的中心频率（f0）也由下式确定：f0＝1.1×（R1×C1） (1)这里电阻的单位是KΩ，电容的单位是uF，f0的单位为KHz。
LM567中文资料及LM567工作原理及应用在超声波红外等的.
LM567中文资料及LM567工作原理及应用在超声波红外等的电路567为通用音调译码器，当输入信号于通带内时提供饱和晶体管对地开关，电路由I与Q检波器构成，由电压控制振荡器驱动振荡器确定译码器中心频率。
用外接元件独立设定中心频率带宽和输出延迟。
主要用于振荡、调制、解调、和遥控编、译码电路。
如电力线载波通信，对讲机亚音频译码，遥控等。
用外接电阻20比1频率范围逻辑兼容输出具有吸收100mA电流吸收能力。
可调带宽从0%至14%宽信号输出与噪声的高抑制对假信号抗干扰高稳定的中心频率中心频率调节从0.01Hz到500kHz电源电压5V--15V，推荐使用8V。
应用举例：输入端接104电容，输出端接上拉电阻10K，C1、C2为1uF。
R1、C1决定振荡频率，一般C1为104电容，R1为10K--200K。
电源电压为8V。
单通道红外遥控电路在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。
这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。
单通道红外遥控发射电路如图1所示。
在发射电路中使用了一片高速CMOS 型四重二输入“与非”门74HC00。
其中“与非”门3、4组成载波振荡器，振荡频率f0调在38kHz左右；“与非”门1、2组成低频振荡器，振荡频率f1不必精确调整。
f1 对f0进行调制，所以从“与非”门4输出的波形是断续的载波，这也是经红外发光二极管传送的波形。
几个关键点的波形如图2所示，图中B′波形是A点不加调制波形而直接接高电平时B点输出的波形。
由图2可以看出，当A点波形为高电平时，红外发光二极管发射载波；当A点波形为低电平时，红外发光二极管不发射载波。
这一停一发的频率就是低频振荡器频率f1。
在红外发射电路中为什么不采用价格低廉的低速CMOS四重二输入“与非”门CD4011，而采用价格较高的74HC00呢？主要是由于电源电压的限制。
红外发射器的外壳有多种多样，但电源一般都设计成3V，使用两节5号或7号电池作电源。
LM567中文资料及LM567(仅供参考)
本课程设计中所用直流微型水泵技术参数为：型号为ZWN5.2-12;额定电压为12V；流量为5.2L/min；扬程为5米；空载电流为0.6A；负载电流为2.2A。直流电磁阀技术参数性能指标为：额定电压为DC12V；线圈电阻为37Ω±0.25Ω (20℃时)；开关型式为直流脉冲式；响应时间为开≤0.15s、关≤0.3s；流量特性为0.02Mpa≥3 L/min、0.1Mpa≥12 L/min、0.8Mpa≥35 L/min；使用寿命≥50万次。同时继电器额定电压为12V.
由于三端稳压器运用其器件内部电路来实现过压保护、过流保护、过热保护，这使它的性能很稳定。能够实现1A以上的输出电流，器件具有良好的温度系数，三端稳压器电压输出值5V至24V，因此产品的应用范围很广泛，可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。
启动电路是为恒流源建立工作点而设置的。恒流源设置在基准电压形成和误差放大器电路中，是为了使稳压器能够在比较大的电压变化范围内正常可靠的工作。在芯片内设置了两种较为完善的保护电路：一是过流保护，一是过热保护。Rsc是过流保护的取样电阻，RA、RB为输出采样电阻。RB两端上的电压（反映输出电压的大小的采样电压）与基准电压在误差放大器中进行比较和放大，产生误差电压，去控制调整管的工作状态，从而稳定输出电压。
LM567的管脚功能是：1脚为输出滤波，2脚为回路滤波，3脚为输入端，4脚为正电源端（电压值需最小为4.75V，最大为9V），5脚为定时电阻端，6脚为定时电容端，7脚为接地端，8脚为输出端。
LM567的引脚图如图12所示。
图12LM567的引脚图
LM567的内部原理图如13所示。
图13LM567的内部原理图
电路中极性电容2200uf的作用是滤去低次谐波，而普通电容0.1f的作用则是滤去高次谐波。通常电路经整流滤波后其电压为变压器二次侧电压的1.1~1.2倍，故可选取变压后二次侧电压为12V的变压器。
LM567及NE567原理及应用
LM567及NE567原理及应用本文讨论锁相环电路，介绍NE567单片音频解码器集成电路。
此音调解码块包含一个稳定的锁相环路和一个晶体管开关，当在此集成块的输入端加上所先定的音频时，即可产生一个接地方波。
此音频解码器可以解码各种频率的音调。
例如检测电话的按键音等。
此音频解码器还可以用在BB机、频率监视器和控制器、精密振荡器和遥测解码器中。
本文主要讨论Philip的NE567音频解码器/锁相环。
此器件是8脚DIP封装的567型廉价产品。
图1所示为这种封装引脚图。
图2所示为此器件的内部框图，可以看出，NE567的基本组成为锁相环、直角相位检波器（正交鉴相器）、放大器和一个输出晶体管。
锁相环内则包含一个电流控制振荡器（CC0）、一个鉴相器和一个反馈滤波器。
Philip的NE567有一定的温度工作范围，即0至＋70℉。
其电气特性与Philip 的SE567大致相同，只是SE567的工作温度为－55至125℉。
但是，567已定为工业标准音频解码器，有其它若干个多国半导体集成电路制造厂同时生产此集成块。
例如，Anal·g Device提供三种AD567，EXar公司提供5种XR567，而National Sevniconductor提供3种LM567。
这类不同牌号的567器件均可在本文讨论的电路中正常工作。
因此，本文以下将这类器件通称为567音频解码器。
567的基本工作状况有如一个低压电源开关，当其接收到一个位于所选定的窄频带内的输入音调时，开关就接通。
换句话说567可做精密的音调控制开关。
通用的567还可以用做可变波形发生器或通用锁相环电路。
当其用作音调控制开关时，所检测的中心频率可以设定于0.1至500KHz内的任何值，检测带宽可以设定在中心频率14%内的任何值。
而且，输出开关延迟可以通过选择外电阻和电容在一个宽时间范围内改变。
电流控制的567振荡器可以通过外接电阻R1和电容器C1在一个宽频段内改变其振荡频率，但通过引脚2上的信号只能在一个很窄的频段（最大范围约为自由振荡频率的14%）改变其振荡频率。
基于LM567和NE555的电子锁控制系统电路设计
基于LM567和NE555的电子锁控制系统电路设计
电子锁控制系统电路设计基于 LM567 和 NE555 两种芯片，主
要用于门禁系统中实现门锁的控制和管理。
本文将介绍电子锁控制系统电路的设计和组成部分。
电子锁控制系统电路的组成部分包括：传感器、比较器、计时器、驱动器和门锁控制系统。
传感器：传感器用于检测门的状态，包括门是否关闭、门是否被撬开等。
常用的传感器有磁敏传感器和光敏传感器。
比较器：比较器用于对传感器输出的信号进行比较，以确定门的状态并发送开锁指令。
计时器：计时器用于计算门的开关时间，以控制门的开关周期。
驱动器：驱动器用于控制门锁的开关，包括继电器、场效应管等。
门锁控制系统：门锁控制系统用于管理门锁的开启和关闭，包括密码输入、身份认证、门锁状态监测等。
基于 LM567 的电子锁控制系统电路设计如下：
在门上安装磁敏传感器，当门被关闭时，传感器输出高电平信号，进入 LM567 频率锁相环电路进行频率比较。
在一定的比
较精度范围内，将传感器输出的频率与预设的信号频率比较，
如果匹配，则输出高电平信号，驱动继电器扣动电磁锁吸合，门自动关闭。
基于 NE555 的电子锁控制系统电路设计如下：
在门上安装光敏传感器，当门被撬开时，传感器输出高电平信号，进入 NE555 电路。
NE555 经过计时后输出高电平信号，驱动继电器扣动电磁锁吸合，门自动关闭。
总之，基于 LM567 和 NE555 的电子锁控制系统电路设计可以有效实现门禁系统的管理和控制，提高门禁管理的安全性和便捷性，减轻人工管理的负担。
lm567的应用
红外遥控灯开关电路一个红外遥控灯开关，它也由红外发射器和红外光接受器两部分组成。
红外光发射器电路见图（a），图中，与非门Ⅲ、Ⅳ组成多振荡器，震荡频率为20KHZ。
当接通电源开关S，按下发射按键SB时，与非门Ⅰ两个输入端变为高电平，输出端变为低电平，所以与非门Ⅱ输出高电平。
此高电平加到与非门Ⅲ的一个输入端即第⑨脚，故使多偕振荡器起振，振荡信号由⑾脚输出，经VT1放大后推动红外发光二极管VL1向发射红外遥控信号。
当松开SB后，与非门端跳变为低电平，使振荡停振，中断红外发射。
图中的C1﹑R2及C2的作用是消除按键SB按下或断开时所产生的抖动，可避免产生误动作信号。
(a)(b)红外光接受器的电路见图(b),图中A2的三反相器组成高增益放大器，当红外接受二极管VL2收到来自发射器的遥控指令，在VL2两端即产生相应的电信号，经C4、R9耦合与A2放大。
放大后信号由C5加至音频译码器A3（LM567）的输入端③脚进行鉴频。
如果输入信号频率与A3内部压控振荡器中心频率相同，其输出端⑧脚就由高电平变为低电平，继电器K吸合，触点K-1闭合，电灯E即点亮。
松开发射器按键SB后，虽然A3的⑧脚恢复高电平，但由于本电路K采用记忆自锁式继电器（DC5V的ZS-01型）（当然考虑成本可以自制一个自锁电路），借助继电器内部特殊的机械结构，触点K-1能保持吸合态，所以灯E 能继续发光。
需要关灯时，只要再按一下发射器的SB，继电器又通电一次，状态会发生翻转，触点K-1跳开。
灯E熄灭。
A3第⑤⑥脚外接的阻容元件RP与C6决定内部压控振荡器的中心频率，调整RP值使中心频率与发射频率相同，接受器就能可靠工作，所以本电路不会受其他红外光线干扰。
电容C7容值决定A3内部锁相环频率捕捉带宽，可根据实际需要调整之。
A4为AC-DC变换模块WH0805，它能将交流220V直接转换为5V直流电压，供整机用电。
A2为CD4069六反相器数字集成电路，现只使用它三只完好的反相器，另三只不用的反相器应将其输入端作接地处理，不要悬空，以消除可能带来的干扰。
