LM358典型应用
LM358应用电路资料及引脚图

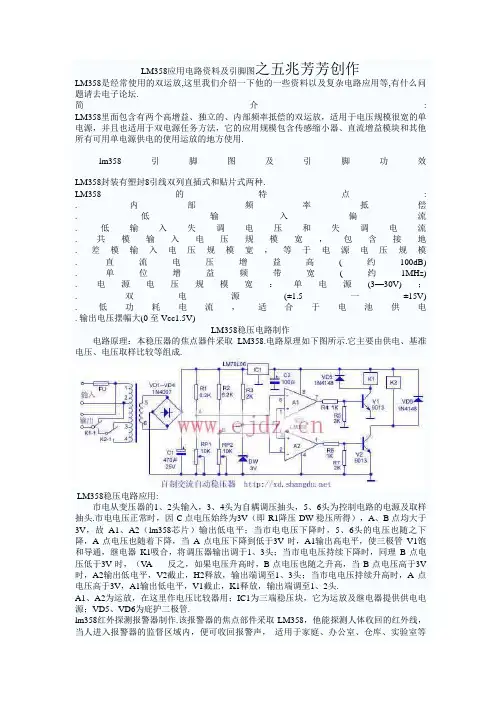

LM358应用电路资料及引脚图之五兆芳芳创作LM358是经常使用的双运放,这里我们介绍一下他的一些资料以及复杂电路应用等,有什么问题请去电子论坛.简介: LM358里面包含有两个高增益、独立的、内部频率抵偿的双运放，适用于电压规模很宽的单电源，并且也适用于双电源任务方法，它的应用规模包含传感缩小器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用.lm358引脚图及引脚功效LM358封装有塑封8引线双列直插式和贴片式两种.LM358的特点: . 内部频率抵偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压规模宽，包含接地. 差模输入电压规模宽，等于电源电压规模. 直流电压增益高(约100dB) . 单位增益频带宽(约1MHz) . 电源电压规模宽：单电源(3—30V)；. 双电源(±1.5 一±15V) . 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc1.5V)LM358稳压电路制作电路原理：本稳压器的焦点器件采取LM358.电路原理如下图所示.它主要由供电、基准电压、电压取样比较等组成.LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头.市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也随着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压持续下降时，同理B点电压低于3V时，（V A 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V 时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压持续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头.A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为庇护二极管.lm358红外探测报警器制作.该报警器的焦点部件采取LM358，他能探测人体收回的红外线，当人进入报警器的监督区域内，便可收回报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警.电路原理如下： LM358应用电路由红外线传感器、信号缩小电路、电压比较器、延时电路和音响报警电路等组成.红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②引脚输出微弱的电信号，经三极管VT1 等组成第一级缩小电路缩小，再通过C2 输入到运放IC2 （lm358）中进行高增益、低噪声缩小，此时由IC2①引脚输出的信号已足够强.IC3 （LM358）作电压比较器，它的第⑤引脚由R10、VD1 提供基准电压，当IC2①引脚输出的信号电压到达IC3 的⑥引脚时，两个输入端的电压进行比较，此时IC3的⑦引脚由原来的高电平变成低电平.IC4（LM358）为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟.当IC3 的⑦引脚变成低电平时，C6 通过VD2 放电，此时IC4 的②引脚变成低电平，它与IC4 的③引脚基准电压进行比较，当它低于其基准电压时IC4 的①引脚变成高电平，VT2 导通，讯响器BL 通电收回报警声.人体的红外线信号消失后，IC3 的⑦引脚又恢复高电平输出，此时VD2 截止.由于C6 两端的电压不克不及突变，故通过R14 向C6 迟缓充电，当C6 两端的电压高于其基准电压时，IC4 的①引脚才变成低电平，时间约为1 分钟，即持续1 分钟报警.这是一个典型的lm358应用电路，希望大家在此器件运用中，举一反3，开掘出更多有用的电路来. 由VT3、R20 、C8 组成开机延时电路，时间也约为1 分钟，它的设置主要是避免使用者开机后立即报警，好让使用者有足够的时间离开监督现场，同时可避免停电后又来电时产生误报.元件选择与电路制作元器件清单: 编号名称型号数量编号名称型号数量R1 电阻47K 1 C10 电解电容470u/25V 1 R2 电阻1M 1 C11 涤纶电容0.1u 1 R3 电阻1K 1 VD1－VD5 整流二极管IN4001 5 R4 电阻 4.7K 1 U 全桥2A/50V 1 R5 R6 R9 R12 R13 R15 电阻100K (R12 为线性微调电阻) 6 VT1 晶体三极管9014 1 R7 R10 R11 R17 电阻10K 4 VT2 晶体三极管MPSA13 0.5A 30V 1 R8、R16 电阻300K 2 VT3 晶体三极管8050 1 R14 电阻470K 1 IC1 红外线传感器Q74 1 R18 电阻 2.4K 1 IC2 运放LM358 1 R19 电阻220Ω 1 IC3 比较器LM393 1 R20 电阻560K 1 IC4 三端稳压器78L06 1 C1 C2 C6 C8 C9 电解电容47u/16V (C2 、C5 用钽电解）5 BL 电磁讯响器U=12V 1 C3 C5 电解电容22u/16V 2 T 电源变压器12V 5W 1 C4 涤纶电容0.01u 1 S 钮子开关 1C7 电解电容220u/16V1本机静态任务电流约10mA，接通电源约1 分钟落后入守候状态，只要有人进入监督区便会报警，人离开后约1 分钟停止报警.如果将讯响器改成继电器驱动其它装置即作为其它控制用.装置无误，接上电源进行调试，让一团体在探测器前方7－10m 处走动，调整电路中的R12 ，使讯响器报警便可.其它部分只要元器件质量良好且焊接无误，几近不必调试便可正常任务.。
lm358的原理与应用
LM358的原理与应用1. LM358简介LM358是一种常见的操作放大器（operational amplifier），属于双运算放大器（dual operational amplifier）系列。
它由美国国家半导体（National Semiconductor）公司推出，是一款低功耗、低成本的集成电路。
LM358具有高增益、宽工作电压范围、输入和输出电流低等特点，常用于各种电子设备中的放大、滤波等电路。
2. LM358的工作原理LM358是由内部稳定的直流放大器和直流放大器电路组成的。
它使用共模输入电压范围广、共模抑制比高的差动放大器电路。
LM358的输出电压范围接近供电电压范围，在工作电流较小的条件下，也能够输出较大的电流。
3. LM358的应用LM358由于具有良好的性能和广泛的应用范围，被广泛用于各种电子设备中，下面是LM358的一些常见应用：3.1 信号放大LM358作为一款操作放大器，最常见的应用是用于信号放大。
通过适当的电路连接，可以将输入信号放大到所需的大小。
LM358的高增益和低噪声特性能够很好地满足信号放大的要求。
3.2 信号滤波LM358也可以用作滤波器的一部分，通过适当的电路连接，可以实现低通滤波、高通滤波等功能。
LM358的低失调电流和低输入电压偏置电流使其成为一种理想的滤波器放大器。
3.3 电压比较和参考电压LM358还可以用于电压比较和产生参考电压。
通过适当的电路连接，可以实现电压的比较和判断，或者产生所需的参考电压。
LM358的高共模抑制比能够有效地抵抗噪声和干扰，提供稳定的比较和参考电压。
3.4 温度测量与控制由于LM358具有宽工作温度范围和较低的功耗，常被用于温度测量和控制电路中。
通过与温度传感器的连接，可以测量环境温度，并通过控制电路实现温度的调节。
3.5 传感器信号调理传感器一般输出微弱的电信号，为了更好地处理这些信号，通常需要经过放大、滤波等处理。
LM358的高增益和低噪声特性使其成为一种理想的传感器信号调理电路。
LM358应用电路资料及引脚图
LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
LM358功能--中文资料
LM358功能--中文资料LM358功能中文资料LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈LM358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。
红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②引脚输出微弱的电信号，经三极管VT1 等组成第一级放大电路放大，再通过C2 输入到运放IC2 （lm358）中进行高增益、低噪声放大，此时由IC2①引脚输出的信号已足够强。
IC3 （lm358）作电压比较器，它的第⑤引脚由R10、VD1 提供基准电压，当IC2①引脚输出的信号电压到达IC3 的⑥引脚时，两个输入端的电压进行比较，此时IC3的⑦引脚由原来的高电平变为低电平。
IC4（lm358）为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟。
当IC3 的⑦引脚变为低电平时，C6 通过VD2 放电，此时IC4 的②引脚变为低电平，它与IC4 的③引脚基准电压进行比较，当它低于其基准电压时，IC4 的①引脚变为高电平，VT2 导通，讯响器BL 通电发出报警声。
LM358重要应用电路图
LM358典型应用电路图
图4 LM358组成的直流耦合低通RC有源滤波器
图5 LM358组成的LED驱动器
图6 LM358组成的TTL驱动电路
图7 LM358组成的RC有源带通滤波器
图8 LM358组成的方波发生器
图9 滞后比较器
图10 带通有源滤波器
图11 灯驱动程序
图12 电流*器
图13 低漂移峰值检测器
图14 电压跟随器
图15 功率放大器外围电路
图16 LM358电压控制振荡器VCO
图17 固定电流源
图18 脉冲发生器
图19 交流耦合反相放大器
图20 交流耦合非反相放大器
图21 可调增益仪表放大器
图22 直流放大器
图23脉冲发生器
图24 桥式电流放大器
图25 引用差分输入信号
图26 直流差动放大器
本文来自: 原文网址：/info/commonIC/0082527.html 。
LM358典型应用
LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358 pdf资料：下载LM358 pdf资料下载LM358中文资料lm358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
LM358应用电路资料及引脚图
LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V 时，（V A 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
LM358 应用电路资料及引脚图
LM358 应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358 pdf资料：下载LM358 pdf资料下载LM358中文资料lm358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
lm358稳压电路应用市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM358双运算放大器电路的典型应用
脚位排列图
概述(Description):
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。
特性(Features):
• 内部频率补偿
• 直流电压增益高(约
100dB) • 单位增益频带宽(约1MHz) • 电源电压范围宽：单电源(3—30V)； 双电源(±1.5一±15V)
• 低功耗电流，适合于电池供电 • 低输入偏流
• 低输入失调电压和失调电流 • 共模输入电压范围宽，包括接地 • 差模输入电压范围宽，等于电源电压范围 •
输出电压摆幅大(0至Vcc-1.5V)
下载资料(英文 PDF-477K)
红外线探测报警器
该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
工作原理
该装置电路原理见图1。
由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。
红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，
再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。
IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。
IC4为报警延时电路，R14和C6组成延时电路，其时间约为1分钟。
当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电发出报警声。
人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2截止。
由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。
由VT3、R20、C8组成开机延时电路，时间也约为1分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。
该装置采用9－12V直流电源供电，由T降压，全桥U整流，C10滤波，检测电路采用IC5 78L06供电。
本装置交直流两用，自动无间断转换。
元器件选择与制作
IC1采用进口器件Q74，波长为9－10um。
IC2采用运放LM358，具有高增益、低功耗。
IC3、IC4为双电压比较器LM393，低功耗、低失调电压。
其中C2、C5一定要用漏电极小的钽电容，否则调试会受到影响。
R12是调整灵敏度的关键元件，应选用线性高精度密封型。
制作时，在IC1传感器的端面前安装菲涅尔透镜，因为人体的活动频率范围为0.1－10Hz，需要用菲涅尔透镜对人体活动频率倍增。
安装无误，接上电源进行调试，让一个人在探测器前方7－10m处走动，调整电路中的R12，使讯响器报警即可。
其它部分只要元器件质量良好且焊接无误，几乎不用调试即可正常工作。
本机静态工作电流约10mA，接通电源约1分钟后进入守候状态，只要有人进入监视区便会报警，人离开后约1分钟停止报警。
如果将讯响器改为继电器驱动其它装置即作为其它控制用。
