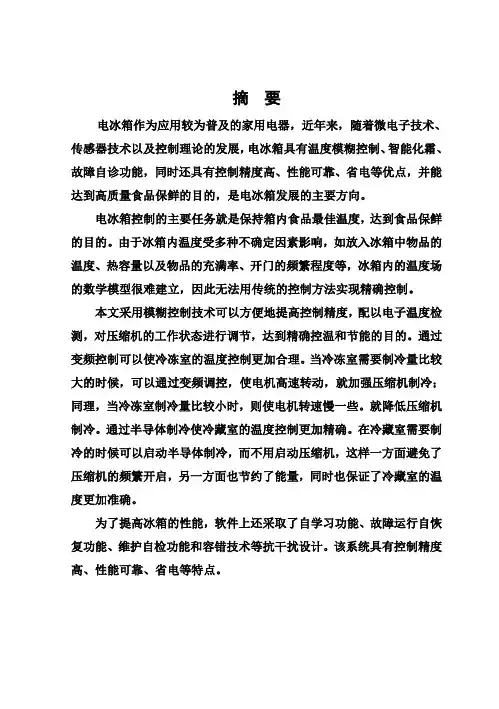

摘要电冰箱作为应用较为普及的家用电器，近年来，随着微电子技术、传感器技术以及控制理论的发展，电冰箱具有温度模糊控制、智能化霜、故障自诊功能，同时还具有控制精度高、性能可靠、省电等优点，并能达到高质量食品保鲜的目的，是电冰箱发展的主要方向。
电冰箱控制的主要任务就是保持箱内食品最佳温度，达到食品保鲜的目的。
由于冰箱内温度受多种不确定因素影响，如放入冰箱中物品的温度、热容量以及物品的充满率、开门的频繁程度等，冰箱内的温度场的数学模型很难建立，因此无法用传统的控制方法实现精确控制。
本文采用模糊控制技术可以方便地提高控制精度，配以电子温度检测，对压缩机的工作状态进行调节，达到精确控温和节能的目的。
通过变频控制可以使冷冻室的温度控制更加合理。
当冷冻室需要制冷量比较大的时候，可以通过变频调控，使电机高速转动，就加强压缩机制冷；同理，当冷冻室制冷量比较小时，则使电机转速慢一些。
就降低压缩机制冷。
通过半导体制冷使冷藏室的温度控制更加精确。
在冷藏室需要制冷的时候可以启动半导体制冷，而不用启动压缩机，这样一方面避免了压缩机的频繁开启，另一方面也节约了能量，同时也保证了冷藏室的温度更加准确。
为了提高冰箱的性能，软件上还采取了自学习功能、故障运行自恢复功能、维护自检功能和容错技术等抗干扰设计。
该系统具有控制精度高、性能可靠、省电等特点。
关键词：模糊控制论；冰箱；单片处理机；自学习AbstractIn recent years, refrigerator as a widespread family electronics, they orientation of developing refrigerators.The control of the refrigerator aims to keep the food furthest temperature. But there are many factors effect the refrigerator temperature, such as food temperature, thermal capacity, full or not and frequency of opening door. So it's difficult of building the model of the refrigerator. So it can't realize precision control using traditional control method.The Paper improves the control precision utilizing fuzzy control technology. And the frequency conversion designed in order to avoid starting up compressor frequently which makes the electrical machinery work according to requirement. So the refrigeration of compressor will be more effective. Safe adopts the semiconductor and compressor to refrigerate at the same time. In the normal situation the safe refrigerates with refrigeration of the freezer when the freezer needs refrigeration, the system starts the mechanism of compressing. The safe can reach therefrigeration result at the same time. When the freezer does not need refrigeration, the semiconductor will be used alone-The result controlledlike this can make the safe achieve the goal of controlling alone basically.For the performance of refrigerator ,the self-learning, self-repairing,self-checking and fault tolerant technique ale used in software designing,This system reliable performance and saving electric energy.Keywords：Fuzzy control theory; Refrigerator; Single chip compute;Self-learning目录1 绪论 (1)1.1课题背景及意义 (1)1.2智能冰箱系统概述 (1)1.3 方案论证 (2)2 系统介绍 (3)2.1概述 (3)2.1.1电冰箱的热负荷 (3)2.1.2 电冰箱的系统结构 (4)2.2 系统设计与功能简介 (4)3 系统数学模型与控制理论 (7)3.1概述 (7)3.2模糊智能控制理论 (7)3.2.1 模糊智能控制的发展 (7)3.2.2 智能模糊控制的基本原理 (8)3.2.3 模糊控制算法 (11)3.2.4模糊智能控制在电冰箱系统中的实现 (18)3.2.5 模糊控制应用于冰箱上的必要性、可行性 (19)4.1智能冰箱的功能 (20)4.2冷冻室制冷的实现方法 (21)4.3冷藏室制冷的实现方法 (22)4.4模糊化霜的实现 (24)5 硬件系统 (25)5.1系统概述 (25)5.2系统电路设计 (28)5.2.1按键输入的实现 (28)5.2.2蜂鸣的实现 (28)5.2.3温度采集的实现 (29)5.2.4 显示电路的实现 (30)5.2.5变频调速的实现 (31)6系统软件 (34)6.1系统软件概述 (35)6.2 件总体结构 (35)7 结论 (36)致谢 (37)参考文献 (38)1 绪论1.1课题背景及意义众所周知，电冰箱是现代家庭中必不可少的家用电器。
【原创】制冷展自动控制原理设计毕业论文设计
毕业设计论文设计（论文）题目：制冷站自动控制系统设计摘要制冷站主要设备是制冷机。
工业用制冷机要求制冷量大，温度范围一般为20℃—13℃，主要在夏季运行。
根据目前国内外制冷技术的发展结合用户提供工艺冷负荷以及焦化厂现在实际情况夏季厂区可利用富裕蒸汽作为热源，这个设计的冷源选择溴化锂吸收式制冷机，这样达到耗电少、噪声小、运行平稳、冷量调节范围广、自动化程度高、安装、维护、操作简便等特点。
溴化锂吸收式制冷技术已发展多年，技术成熟。
这种设计不仅节能降耗，同时符合国家鼓励余热利用回收、节约地下水资源的政策。
今后在其他厂矿，对采用地下水直接冷却或使用低温水冷却生产工艺的可进行类似的工业制冷改造，以达到节能降耗、保护生态、提高经济效益的目的。
本设计为钢铁企业在低温冷却水方面提供了设计模式和可借鉴经验。
制冷站的制冷主要由制冷机实现，并利用溴化锂制冷机工作原理，实现制冷的目的。
制冷站实现制冷的同时，经过时间的推移，一些问题。
首先是该机蒸发器液囊中冷荆水液位难以控制，造成冷剂泵抽空现象时有发生；其次，由于频繁地调节冷剂泵出口阀，造成操作人员的劳动强度、技术难度增加f第三，受冷剂水液位影响，冷剂水在蒸发器的喷淋量波动，造成制冷机冷水出水温度波动，影响制冷效果。
针对这种情况，需要改造制冷机冷剂水液位控制系统，由冷剂水液位手动调节，改成自动控制，实现制冷站自动控制，解决上述问题。
【关键词】制冷站自动控制溴化锂ABSTRACTThe refrigeration stands the main equipment is the refrigerator.The industrial used refrigerator request refrigeration quantity is big, the temperature range for 20℃-13℃, mainly moves generally in the summer.Provides the craft cold load as well as the coking plant according to the present domestic and foreign refrigeration technology development union user the actual situation summer the factory district may use the wealthy steam now to take the type refrigerator, achieved like this consumes the electricity few, the noise small, the movement steady, the cold quantity adjustment scope broad, the automaticity simple and so on the characteristics.The lithium bromide absorption type refrigeration technology conserves energy falls consumes, simultaneously conforms to the national encouragement recuperation recycling, the frugal ground water resources policy.From now on in other factories and mines, to will use ground water direct cooling or the use low temperature water cooling production craft may carry on the similar industry refrigeration transformation, achieved the energy conservation will fall consumes, the protection ecology, enhances the economic efficiency the goal.This design pattern for the iron andsteel enterprise in the low temperature cooling water aspect and may profit from the experience.The refrigeration stands the refrigeration mainly realizes by the refrigerator, and using lithium bromide refrigerator principle of work, realization refrigeration goal.Refrigeration station realization refrigeration at the same time, process time passage, some questions.First is in this machine evaporator sac water the fluid position controls with difficulty, creates the freezing mixture pump to pump out the phenomenon to sometimes occur; Next, because adjusts the freezing mixture pump outlet valve frequently, creates operator's labor intensity, the technical difficulty increases f third, is affected freezing mixture water`s in the evaporator, creates the refrigerator cold water water leakage temperature fluctuation, affects the refrigeration effect.In view of this kind of situation, needs to transform refrigerator freezing mixture water`s , alters to the automatic control, station Automatic control Lithium bromide目录前言 (1)第一章制冷站自动控制装置概述 (2)第一节制冷站发展历史 (2)第二节制冷站发展趋势 (3)第三节制冷技术的应用 (5)第二章制冷站自动控制............................................................错误！未定义书签。
汽车发动机冷却风扇智能控制系统的研究 毕业论文
汽车发动机冷却风扇智能控制系统的研究【摘要】在汽车电子快速发展的大背景下，为了保证发动机能够安全、自由灵活的运行，本文设计了一个自身具有故障检测功能的新型智能冷却风扇控制系统。
本系统采用PIC16F716单片机作为微处理器芯片，在采集发动机工作环境温度的同时，采集此时发动机送来的工作状态信号，由微处理器综合运算后，送出PWM输出信号，对冷却风扇进行调速，达到及时且非常可靠的控制效果。
另外，本系统还专门设计了检测风扇自身的各种常见故障的硬件电路及其运行程序，以保证冷却风扇能够安全且无故障的运行，并最终为发动机的安全运行提供保障。
关键词 PIC16F716 冷却风扇故障检测 PWM引言目前，汽车电子化控制已经成为不可逆转的潮流。
汽车的动力传动总成、底盘、车身系统和通讯都在向着智能化、可操作化的方向发展，汽车最终将成为集信息化、电子化和智能化为一体的载体，作为汽车重要组成之一的发动机冷却系统也急需改进。
传统的发动机冷却系统，不能根据发动机的不同工况自动调节。
但汽车的使用条件千变万化，那样肯定会使得发动机冷却不足或者冷却过度，对发动机造成损害。
还有，冷却风扇消耗发动机的有效功率约为10％，这其中仅有5％～10％是有意义的。
后来经电动控制改造，冷却系统在冷却方面，已经取得了良好的使用效果。
基于这一情况，本系统采用电子控制技术，通过NTC温度传感器采集发动机工作环境的温度值，经过微处理器将温度信号转化为电信号；同时，微处理器根据测量值，经过运算得出所需的风扇转速值，再通过微处理器输出的PWM信号控制直流电机的转速，从而达到调节发动机工作环境温度的目的。
另外，为了适应智能化的趋势，本系统还要设计风扇的自动故障检测以及恢复功能。
并把自身工作情况，通过数据总线传给上级模块，从而完成汽车电子所要求的智能一体化的要求。
一、系统组成和硬件设计本系统主要组成有，输入模块包括：温度信号采样电路、风扇电源电压采样电路、PWM信号采集电路、控制系统供电电源电路、时钟输入电路、两个风扇电机的负载采样电路（本系统采用两个风扇工作）；输出模块包括：两个风扇电机的PWM驱动电路和声光指示电路；另外，还包括一个通信电路。
冷却器毕业设计
冷却器毕业设计篇一：换热器冷却器课程设计课程设计任务书1、设计题目：年处理量20万吨柴油冷却器的设计2、操作条件：（1）柴油：入口温度175℃；出口温度90℃；（2）冷却介质：采用循环水，入口温度20℃，出口温度50℃；（3）允许压降：不大于105Pa；（4）柴油定性温度下的物性数据：?c＝720kg/m3?c?6.6?10-4Pa.Scpc?2.48kJ/(kg.0c)?c?0.133w/(m.0c)（5）每年按330天计，每天24小时连续生产。
3、设计任务：（1）处理能力：XX00t/a柴油；（2）设备型式：列管式换热器；（3）选择适宜的列管换热器并进行核算；（4）绘制带控制点的工艺流程图和设备结构图，并编写设计说明书。
摘要柴油冷却器是帮助柴油散热的一个装置。
本次课程设计采用浮头式换热器来实现柴油冷却。
在设计中，主要以循环水为冷却剂，在给定的操作条件下对柴油冷却器进行设计。
本设计的内容包括：1、设计方案的确定：换热器类型的选择、流动空间的选择等。
2、换热器的工艺计算：换热器面积的估算、换热器工艺尺寸的计算、换热器的核算等。
3、操作条件图等内容。
目录摘要 ................................................ ................................................... ................................................... (2)ABSTRACT .......................................... ................................................... ................................ 错误！未定义书签。
第1章绪论 ................................................ ................................................... ................................................... . (3)1.1换热器技术概.................................................. 错误！未定义书签。
制冷毕业设计(论文)
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要钢铁厂在生产出成品钢材后必须在短时间内将其卖出，使用钢材的单位在购入钢材后需要及时的对钢材表面进行处理，达到防锈的目的。
实践表明，钢材表面不做任何防锈处理，7到10天左右，表面就开始出现锈点，之后会以这些锈点为核心，表面快速生锈，进而锈蚀到内部，影响钢材性能。
在现阶段，钢材市场比较萎靡，很多钢材厂家面临着困境：生产出钢材短期内卖不掉，时间长了就会生锈，不生产钢材，就面临着倒闭。
基于此种状况，一种钢铁表面防锈剂被开发了出来，此种药剂可在钢材上冷床之前喷在其表面，达到防锈目的，一般情况下，防锈时间可以达到未处理钢材的8倍左右，这样就能为钢材厂家提供足够的缓冲时间，同时，表面不生锈也能成为其一大卖点。
然而处理钢材表面是在进入冷床冷却之前，其表面温度达到450℃左右，回收的处理液温度也会很高，导致整个药箱内温度不断提升，最终会使防锈剂碳化失效，因此，需要对药箱进行降温。
本课题的目的就在于设计出的制冷系统能使得要向内部温度恒定，制冷量必须和余热量平衡，且随着钢材生产速度变化，制冷量也能够相应自动控制。
关键词：制冷系统双温双控自动控制系统┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊ABSTRACTSteel plant must sell the finished steel products in a short period of time, the units which use steel require timely processing of steel surface in the purchase of steel products, achieving the purpose of rust. Practice shows that the rust points on the steel surface with no rust treatment began to appear in 7 to 10 days. Then the steel surface rust rapidly taking the rust points as core, even corrode the internal steel, which impact properties of steel.At present, the steel market is sluggish. Many steel manufacturers are faced with a dilemma: if producing steel products can not sell out in the short term, it will rust after a long time, if not producing steel, the Steel plant is faced with collapse. Based on this condition, a rust inhibitor for steel surfaces has been developed, this potion can spray on the surface before the steel cooling bed, so as to achieve anti-rust purposes, under normal circumstances, the anti-rust time can be achieved around eight times as long as untreated steel, so that it can offer enough buffer time for steel manufacturers, at the same time, the surface being not rust can become one big selling point.Steel surface is, however, before entering the cooling bed, the surface temperature reaches 450℃or so, and the collection of fluid temperature will be also very high, which lead to rising temperature in the whole cabinet. Eventually that will make anti- rust inhibitor carbide lose efficacy. Therefore, they need to cool medicine cabinet.The purpose of this subject is to design the refrigeration system that can make the internal temperature of medicine cabinet constant , refrigerating capacity and residual heat must be in a balance. What is more, with changes in the rate of steel production, the refrigerating capacity can be also a corresponding automatic control.Keywords: refrigeration system; double temperature double control; automatic control system┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录1 绪论 (1)1.1课题研究目的 (1)1.2制冷机简介 (1)1.2.1工作原理 (2)1.2.2制冷机的种类 (3)1.2.2.1压缩式制冷机 (3)1.2.2.2吸收式制冷机 (4)1.3小型制冷机发展现状及新技术 (4)1.3.1压缩机 (4)1.3.2换热器 (5)1.4小型制冷机自动测试系统的组成 (5)1.5制冷机的启动 (6)1.5.1 压缩机电机工作原理 (6)1.5.2 单相电机常用启动型式 (6)1.5.2.1 电阻分相启动(RSIR) (6)1.5.2.2 电容分相启动(CSIR) (6)1.5.2.3 电容启动、电容运转型(CSR) (7)1.5.3 现有启动方式比较及其与启动继电器的配合 (7)1.5.3.1 三种启动方式比较 (7)1.5.3.2 与启动继电器的配合 (7)1.5.3.2.1 弹力式启动继电器 (7)1.5.3.2.2 重锤式启动继电器 (7)1.5.3.2.3 PTC 启动继电器 (8)1.6制冷机的腐蚀与保护 (8)1.7制冷机低温泵的故障及排除 (9)1.8关于小型制冷装置的模拟研究 (11)1.9小型制冷机的发展方向 (11)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊2 制冷方法和系统的选择 (13)2.1制冷方法的选择 (13)2.1.1压缩式制冷 (13)2.1.2热电制冷 (13)2.1.3扩散-吸收式制冷 (15)2.2制冷系统的选择 (16)3 钢铁防锈剂药箱箱体的设计计算 (17)3.1小型制冷装置的分类 (17)3.2箱体设计要求及形式 (18)3.3箱体厚度设计及外表面温度校核 (18)3.3.1钢铁防锈剂药箱保温层设计 (18)3.3.2药箱外表面温度校核 (20)4 小型制冷机冷凝器设计计算 (22)4.1制冷机组冷凝器作用及种类介绍 (22)4.2冷凝器热负荷的确定 (23)4.3空冷式冷凝器的设计计算 (23)5 小型制冷机蒸发器设计计算 (31)5.1蒸发器在制冷循环中的作用及常用类型 (31)5.2蒸发器的设计计算 (32)6 小型制冷机压缩机的选择 (38)6.1制冷压缩机的分类 (38)6.2主要制冷压缩机的功能介绍 (39)6.2.1往复式制冷压缩机 (39)6.2.2转子式制冷压缩机 (40)6.2.3涡旋式压缩机 (40)6.2.4螺杆式压缩机 (41)6.3压缩机的选择和主要参数的确定 (41)7 小型制冷机毛细管的选型 (44)7.1节流装置的选择 (44)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7.2毛细管型号的确定 (46)8 小型制冷机辅助设备的选择 (47)8.1回热器的设计选型 (47)8.1.1 循环回热器作用分析 (49)8.1.2制冷系统的回热器计算 (49)8.3干燥过滤器的选型 (52)8.4贮液器的选型 (53)8.5制冷剂最佳充注量的确定 (54)9 蒸发器温度的自动控制 (56)9.1方案的论证与比较 (57)9.1.1温度采集方案 (57)9.1.2 显示界面方案 (57)9.1.3 电源部分 (58)9.1.4 键盘部分 (58)9.2系统组成 (58)9.2.1系统框图 (58)9.2.2 DS18B20温度测量部分 (58)9.2.2.1 DS18B20的结构及原理 (58)9.2.2.2利用DS18B20的实时温度测量电路的设计 (61)9.2.3控制电路 (61)9.2.4按键电路 (62)9.2.5电源电路 (63)10 设计总结 (64)参考文献 (65)致谢 (66)附件1 翻译原文附件2 有无回热器的CO2亚临界和跨临界循环效率的研究┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1 绪论1.1课题研究目的钢铁厂在生产出成品钢材后必须在短时间内将其卖出，使用钢材的单位在购入钢材后需要及时的对钢材表面进行处理，达到防锈的目的。
毕业设计-电冰箱的制冷控制系统
前言众所周知，电冰箱是现代家庭中必不可少的家用电器。
而目前我国市场销售的冰箱大多采用传统的机械式温控，其控制精度差，功能单一，控制方式简单难以满足冰箱发展的要求。
随着经济的发展和人民生活水平的进一步提高，人们对多功能的发展要求越来越高。
由于单片机性能好，控制功能强，工作可靠，成本低等优点，现在已经在家电产品中得到了广泛的应用。
面临国内电冰箱发展的现状，在技术上还与其他发达国家有一定的差距，我们在原有的基础上对电冰箱进行了一定的改进，使其适应当代个性时尚、节能环保、智能高端、精确温控的发展方式，使人们体验闻所未闻的个性化感受，快捷与原汁原味不再是梦想。
新一代产品在控制上还增加了人工智能，使家电性能更优异，使用更方便可靠。
本次设计基于大量的市场调查和理论研究。
首先，我对传统电冰箱控制系统进行了分析。
调查了10多个品牌的电冰箱的控制系统，研究了他们制冷的优缺点，吸收了一些比较好的设计思想。
其后，我又查阅了大量的资料文献，其中最多的是国内外最新发表的关于制冷方面的论文，丰富了我们的理论依据。
然后，根据我拥有的材料用单片机实现电冰箱控制系统的硬件设计，最后在硬件设计的基础上实现了其软件设计。
第1章电冰箱系统概述1.1 单片机概述自从1971年微型计算机问世以来，随着大规模集成电路技术的进一步发展，导致微型计算机正向两个方向发展：一是高速度、高性能、大容量的高档微型计算机及其系列化，向大、中型计算机挑战；另一个是稳定可靠、小而廉、能适应各种领域需要的单片机。
单片机是指把中央处理器、随机存储器、只读存储器、定时器/计数器以及I/O 接口电路等主要部件集成在一块半导体芯片上的微型计算机。
虽然单片机只是一个芯片，但从组成和功能上看，它已经具有了微型计算机系统的含义，从某种意义上来说，一块单片机就是一台微型计算机。
自从1975年美国德可萨斯公司推出世界上第一个4位单片机TMS-1000型以来，单片机技术不断发展，目前已成为微型计算机技术的一个独特分支，广泛应用于工业控制、仪器仪表智能化、家用电子产品等各个控制领域。
毕业设计(论文)电力变压器温度监控冷却系统[管理资料]
![毕业设计(论文)电力变压器温度监控冷却系统[管理资料]](https://img.taocdn.com/s3/m/b91b8b4bfd0a79563d1e72cd.png)
电力变压器温度监控冷却系统摘要本设计针对电力变压器冷却系统中使用常规控制系统时存在的控制回路复杂、可靠性低、风机保护方式简单、油温测量精度低、控制误差大、无法进行远程通讯等问题，设计了一套智能化变压器温度监控系统。
本系统以PIC16F877单片机为核心，实现了对变压器油温的实时采集、LED显示、数据无线传输，并参考油温变化对风机的运行状况进行实时控制。
风机侧完善的保护装置为CPU提供准确的风机故障信号，提高了系统运行的稳定性。
关键词：单片机、变压器冷却系统、风机故障、油温采集目录摘要 (1)ABSTRACT (2)绪论 (5)第一章设计任务及要求 (6)第一节毕业设计的任务 (6)第二节毕业设计的要求 (6)第二章系统的设计方案 (8)第一节系统工作的一般原理 (8)第二节智能温度监控系统的设计方案 (8)方案一 (9)方案二 (10)方案三 (12)第三节设计方案的确定 (13)第三章硬件电路设计 (16)第一节单片机的选型 (16)第二节振荡器配置选择 (18)晶体振荡器/陶瓷谐振器方式 (18)RC振荡器 (20)第三节温度采集电路模块设计 (22)温度检测电路 (22)光电耦合隔离放大电路 (24)第四节按键输入和显示电路部分设计 (29)按键输入电路模块设计 (29)显示电路部分设计 (29)第五节无线通信系统的设计 (33)第六节主回路部分设计 (38)风冷机的保护简要介绍 (38)输出驱动电路设计 (38)第七节直流电源的设计 (46)第四章软件部分设计 (50)第一节软件需求分析 (50)第二节各模块的流程图 (52)绪论近年来，随着我国电力事业的飞速发展，电力变压器是发、输、变、配电系统中的重要设备之一，它的性能、质量直接关系到电力系统运行的可靠性和运营效益。
电力变压器是电力系统运行的核心设备之一，因此，电力变压器安全可靠的运行是电力系统正常运行的根本保障。
随着变压器容量的增大，变压器的损耗同样会增大，单靠箱壁和散热器已不能满足散热要求，需采用子循环风冷或强迫油循环风（水）冷，使热油经过强风（水）冷却器，冷却后再用油泵送回变压器。
大型冷却设备的电气控制系统案例
大型冷却设备的电气控制系统案例随着工业化的不断发展，各种大型机器、设备等在工业生产中起着举足轻重的作用，而其中最重要的一个方面就是电气控制系统。
电气控制系统是指对机械、电子等各种设备进行电气控制的系统，以保证设备运行的正常、稳定。
而在各种大型机器、设备中，冷却设备的电气控制系统显得尤为重要，因为冷却设备的稳定运转是确保整个生产过程顺利运行的关键部分。
本文将介绍一个大型冷却设备的电气控制系统案例，来说明该系统的重要性和实现方法。
一、设备简介这个电气控制系统案例所针对的设备是一个用于冷却金属屑和碎屑的大型设备，主要用于对金属、铝、铜、合金等材料进行加工时产生的热源进行冷却。
该设备需要对控制加热及冷却的工作温度、风扇运转、增速机等进行电气控制，以确保设备正常运转，避免因故障而导致生产中断。
二、电气控制系统设计1. 设备的电气控制系统采用PLC控制技术，可以根据生产要求自动控制设备的启停、风扇运转、增速机等，以保证设备的正常运行和生产的顺利进行。
2. 先进的电气控制系统不仅可以提高设备的运行效率，还可以与现有的生产设备进行无缝集成，形成完整的生产线。
3. 设备的电气控制系统采用模块化设计，设备可以根据生产的需要进行扩展和改造，具有较高的灵活性和可操作性。
三、电气控制系统的工作流程1. 在设备启动时，电气控制系统会自动进行自检和测试，以检查电气设备是否正常运行。
2. 系统启动后，将各个电气部件进行配合，对加热及冷却的工作温度、风扇运转、增速机等进行自动控制。
3. 在设备维护和检修的过程中，可以直接调用电气控制系统的自动检修功能，通过对设备各个关键部位的自动检测和诊断，快速排除故障并进行修复。
四、电气控制系统的优点1. 通过PLC控制技术的引入，可以大幅提升设备的运行效率，实现实时监控和调节。
2. 采用模块化设计，可以方便对设备进行扩充和升级，具有较高的灵活性和可操作性。
3. 设备的电气控制系统可以与现有的生产设备进行完美集成，形成一个完整的生产线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
攀枝花学院本科毕业设计（论文）￠3.5×36 m冷却机电气控制系统设计毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。
据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。
对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名：日期：毕业论文（设计）授权使用说明本论文（设计）作者完全了解**学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。
有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。
学校可以公布论文（设计）的全部或部分内容。
保密的论文（设计）在解密后适用本规定。
作者签名：指导教师签名：日期：日期：注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订3）其它摘要随着国民经济的发展和房地产热，建筑行业对水泥的需求量也在不断增加。
这也就对水泥的生产效率和生产质量有了个高的要求。
冷却是水泥在生产过程中一个非常重要的步骤，所以提高冷却机的冷却效率是一个较为可行的方法。
本设计是￠3.5*36m冷却机电气控制系统设计。
根据原始资料，本系统中冷却机的机械装置是一个长36ｍ的筒体，圆筒直径为3.5ｍ，带有通风制冷的装置。
正常工作时，筒体倾斜地高速旋转，同时还能往复地上下运行（小型冷却机不带挡轮液压站，只有旋转功能）。
在旋转的过程中靠筒体内的机械装置将煅烧后的大块熟料松散成小块，并通风散热将温度降下来，使原料冷却。
关键词冷却效率，机械装置，电气控制系统，通风散热ABSTRACTWith the development and real estate boom of the national economy, the construction industry on the cement demand is also increasing. This is the production efficiency and quality of cement has a high demand. Cooling is the cement in the production process in a very important step, so to improve the cooling efficiency of the cooling machine is a more feasible method. This design is the design of electrical control system - 3.5*36m cooler. According to the original data, the mechanical device of cooling machine in this system is a long cylinder 36m, the diameter of the cylinder is 3.5m, with a ventilation cooling device. In normal operation, an inclined tube to rotate at high speed, but also can reciprocally moves up and down (small cooling machine without blocking wheel hydraulic station, only the rotation function). A mechanical device on a rotating cylinder in the process of the calcined large clinker loosely into small pieces, and ventilation and cooling the temperature down, so the raw material cooling.Key words Cooling efficiency，A mechanical device，Electrical control system，Ventilation目录摘要 (Ⅰ)ABSTRACT (Ⅱ)1 绪论 (1)1.1 课题背景 (1)1.1.1 课题研究的意义 (1)1.1.2 课题的基本内容 (1)2 冷却机的工艺介绍 (3)2.1 冷却机简介 (3)2.1.1冷却机与电气系统有关的装置 (3)2.1.2 冷却机的技术参数 (3)2.1.3电气控制目标 (4)2.2总体设计方案 (4)2.2.1操作方式 (5)2.2.2连锁信号 (6)2.2.3电控系统设计任务分类 (6)2.3主电机和辅助电机的控制 (6)2.3.1主电机的控制与调速 (6)2.3.2辅助电机的控制 (7)2.4挡轮液压站的控制 (8)2.5主减速机润滑站的控制 (10)2.5.1油泵电机的控制 (10)2.5.2油压控制 (11)2.5.3油温控制 (13)3 电气元件的选择 (15)3.1低压断路器的选择 (15)3.2交流接触器的选择 (16)3.3中间继电器的选择 (16)3.4时间继电器的选择 (17)3.5热继电器的选择 (17)3.6转换开关的选择 (17)3.7信号灯的选择 (17)3.8控制按钮的选择 (18)3.9刀开关的选择 (18)3.10控制变压器的选择 (18)3.11接线端子的选择 (18)3.12电流互感器和电流表的选择 (19)3.13其他元件的选择 (19)4 电控柜布置与柜体设计 (20)4.1接触器、继电器的布置 (20)4.2低压断路器的布置 (20)4.3刀开关和电流互感器的布置 (21)4.4接线端子的布置 (21)4.5电流表、滑差电机控制器的布置 (21)4.6指示灯的布置 (21)4.7 按钮的布置 (21)4.8蜂鸣器的布置 (22)4.9其他元件的布置 (22)4.10铭牌的布置 (22)4.11 柜体设计 (22)5 电控系统的安装与调试方法 (24)5.1电控装置的安装 (24)5.2现场调试 (25)参考文献 (27)附录A：设计图汇总 (28)致谢 (42)1 绪论1.1 课题背景1.1.1 课题研究的意义冷却机是水泥厂常用的主要设备之一。
它的位置是在水泥原料煅烧的设备——水泥窑之后，用于将从窑中送出的已煅烧完毕的水泥熟料疏松并使之冷却，而后送往水泥厂的另一重要设备——水泥磨中将水泥熟料研磨为散装水泥成品。
水泥生料煅烧后，必须经过熟料急冷系统——冷却机的处理。
熟料的冷却除了有利于运输及后续的加工研磨外，也能提高水泥的品质。
若缓慢冷却，熟料的一切成分均结成晶体，会影响水泥的抗压强度以及可研磨性。
熟料的急速冷却同时也能提高水泥对于化学侵蚀的抵抗力。
目前在水泥行业，许多新建或改造的水泥厂为了提高产品质量、产量以及劳动生产率，从而提高生产率、占领和扩大市场，对水泥生产过程进行自动化控制。
而如何在生产工艺环节上烘干物料、解决水分，从而达到投资少、成本低、管理方便的目的是水泥企业的最佳选择。
水泥生产工艺复杂，设备联锁众多，各种检测信号相互影响，如果采用传统的人工控制或继电器仪表控制，很难达到控制要求。
如果生产线上的任何一台设备出现电气故障停机，将影响整个生产线的运行，严重时会发生压料、堵料，给生产带来很大的损失。
所以本设计旨在提高水泥厂在生产水泥的过程中冷却的效率，从而提高水泥的生产效率，减少运行成本，减小在生产过程中发生人工意外事故的可能，保证设备的安全运行。
1.1.2 课题的基本内容熟练掌握冷却机的工作原理，及其控制方法。
并通过对冷却机电气控制系统的电路分析，使自身对冷却机电气控制系统有更深的认识，在以后的工作中能将知识更好的融入进去，做到学以致用。
其写作内容涵盖了电气控制的主要知识和技能，也能在过程中检查自身对专业知识和技能的掌握程度。
本课题内容应包括总体方案设计，电气元件的选择，系统控制程序设计，控制柜以及柜体设计和安装与调试方法的归纳。
总体方案设计应包括冷却机工艺，连锁信号设计，主电机和辅助电机的控制程序，挡轮液压站的控制程序和主减速机润滑站的控制程序等。
电气元件的选择包括低压断路器，交流接触器，中间继电器，时间继电器，热继电器，转换开关，信号灯，控制按钮，刀开关，控制变压器，接线端子，电流互感器，电流表以及其他各类元件的选择。
控制柜设计以及柜体设计应包括接触器和继电器布置，低压断路器布置，刀开关和电流互感器布置，接线端子布置，电流表和滑差电机控制器的布置，指示灯布置，按钮布置，蜂鸣器布置，铭牌布置以及其他各类元件布置。
系统程序设计包括各类电机控制系统电路图。
安装调试方法应包括电控装置安装以及现场调试的详细方法，控制系统安全事故应急方案等。
2 冷却机的工艺介绍2.1 冷却机简介2.1.1 冷却机与电气系统有关的装置①主电机——用于驱动筒体高速旋转的设备。
②辅助电机——用于检修时驱动筒体慢速旋转的设备（有时称为慢驱）。
③主减速润滑站——用于减速机齿轮的润滑，保证减速机正常运行。
④挡轮液压站——靠液压的力量推动冷却机筒体上行→下行→上行→下行往复运行，冷却机上、下行的转换靠上、下限行程开关控制。
2.1.2 冷却机的技术参数冷却机技术参数如下：①主电机为滑差电机（电磁调速异步电动机），功率为132kW，额定转速为990r/min，电压为330V，调速比10∶1。
