结晶成核剂
结晶成核剂 Prepared on 22 November 2020结晶成核剂一.成核剂的定义根据结晶形态的不同一般分为α晶型成核剂和β晶型成核剂。
α晶型成核剂主要提高制品的透明性、表面光泽、刚性、热变形温度等，又有透明剂、增透剂、增刚剂之称。
目前市售种类多属此类，主要包括二叉山梨醇（dbs）及其衍生物、芳香基磷酸酯盐类，取代苯甲酸盐等，尤以dbs类成核透明剂的应用最为普通。
通常所说的成核剂是指α成核剂.按结构的不同,成核剂又可分为、和类.例如无机类有滑石粉、云母、碳酸钙等,其粒径应小于可见,否则会极大影响材料的。
而β晶型成核剂旨在获得高β晶型含量的聚丙烯制品，优点为提高制品抗冲击性但不降低甚至提高制品的热变形温度，使抗冲击性和耐热变形性这矛盾的两个方面得到兼顾。
成核剂的品种及量的选择在结晶过程中起了结晶中心作用的外加物质称为成核剂.有人试验过成核剂在材料表面充分吸收结晶晶体从而降低了形成晶核所需的成核剂可以加快高聚物结晶速度减少结晶速度对温度的制得结构均匀、尺寸制品。
成核剂是适用于聚乙烯、聚丙烯等不完全结晶塑料，透过改变树脂的结晶行为，加快结晶速率、增加结晶密度和促使晶粒尺寸微细化，达到缩短成型周期、提高制品透明性、表面光泽、抗拉强度、刚性、热变形温度、抗冲击性、抗蠕变性等物理机械性能的新功能助剂。
近年来国内聚烯烃成核剂市场发展十分迅速，除下游改性塑料企业外，石化企业纷纷推出透明专用料，显示着国内聚烯烃成核剂市场已经形成。
燕山石化高新技术股份有限公司与山西省化工研究所合作建设的300公吨/年tm系列和tmb系列成核剂生产线，使国内成核剂生产技术与国外技术的差距大大缩小。
二、成核剂的常用种类成核剂（重要的是聚丙烯成核剂）从化学结构上主要可分为无机类和有机类两大类。
1、无机类：无机类成核剂主要有滑石粉、氧化钙、炭黑、碳酸钙、云母、无机颜料、高岭土及催化剂残渣等。
这些是最早开发的价格便宜且实用的成核剂，研究与应用得最多是滑石粉、云母等。
2、有机类羧酸金属盐类例：琥珀酸钠、戊二酸钠、己酸钠、4-甲基戊酸钠、己二酸、己二酸铝、特丁基苯甲酸铝(Al-PTB-BA)、苯甲酸铝、苯甲酸钾、苯甲酸锂、肉桂酸钠、β-萘甲酸钠等。
其中苯甲酸碱金属或铝盐、特丁基苯甲酸铝盐等效果比较好，使用的历史比较长，但透明性较差。
磷酸金属盐类有机磷酸盐类主要包括磷酸酯金属盐和磷酸酯碱式金属物及其复配物等。
例:2，2′-亚甲基双(4，6-特丁基苯酚)膦铝盐(NA-21)。
这类成核剂的特点是透明性、刚性、结晶速度等较好，但分散性差。
山梨醇苄叉衍生物山梨醇类成核剂对制品的透明性、表面光泽度、刚性及其他热力学性能均有显着的改善效果，而且与PP有较好的相容性，是目前正在进行深入研究的一类透明成核剂。
其性能好，价格低，已成为国内外开发最为活跃、品种最多、产销量最大的一类成核剂。
主要有二苄叉山梨醇(DBS)、二(对一甲基苄叉)山梨醇(P-M-DBS)、二(对氯取代苄叉)山梨醇(P-Cl-DBS)等。
高熔点聚合物型成核剂目前主要有聚乙烯基环己烷、聚乙烯戊烷、乙烯/丙烯酸酯共聚物等。
它与聚烯烃树脂共混性差，分散性较好。
β晶型成核剂β成核剂主要有两类。
一类是少数具有准平面结构的稠环化合物。
另一类是由某些二元羧酸与周期表ⅡA族金属的氧化物、氢氧化物与盐组成。
它能改变在聚合物中不同晶型的比例而对PP进行改性。
三、成核剂的作用机理PET和高分子物质在熔融升温过程中发生了化学成核，即离聚物和PET发生反应，生成了带有离子端基的新物质，PET熔体中离子端基聚集形成异相微区，并且在异相微区表面上存在着以PET分子链结构单元为主的界面层，它和PET熔体之间有很好的相互作用，这样就更进一步促进了初级晶核的形成。
与无机异相成核物质(如氧化锌、滑石粉等)相比，高分子类成核剂的成核效应更好，在带有离子端基的大分子生成的同时，还有PET．R(R为有机成核剂的柔性基团)生成。
在PET工程塑料中，如果引入聚烯烃物质，则PET．R会起增容剂的作用，这是大分子聚合物与小分子成核剂的极大不同之处。
此外，R分子链比PET分子链柔性更好，在体系中又起到了促进剂的作用，它的引入促进PET的分子运动，降低PET的Tg，提高PET的结晶速率。
四、成核剂的合成工艺举例一------聚丙烯透明成核剂聚丙烯的相关知识聚丙烯(PP)由于具有良好的机械性能、无毒、相对密度低、耐热、耐化学药品、价格低廉、容易加工成型等特点，获得了广泛的应用。
但是，PP是部分结晶的树脂，在通常的生产条件下获得的球晶体积大，结晶不完善，在球晶的界面有很大的光散射，造成制品的透明性下降，为了满足某些产品对透明性的要求，需对PP进行透明改性。
透明PP与其他一些常用的透明材料相比，具有透明度、光泽度优异，质轻价廉，刚度及综合性能好，可回收及有较高的热变形温度(一般大于110℃)，使之获得了广泛的应用。
透明PP的生产技术目前，已工业化的透明PP生产技术主要有3种：(1)在PP树脂中加入透明成核剂；(2)利用Z-N催化剂生产无规共聚PP；(2)采用茂金属催化剂生产高透明PP。
透明PP成核剂的种类及应用无机类透明成核剂无机类透明成核剂主要是指滑石粉、二氧化硅、云母等。
这类透明成核剂价廉易得，少量使用能提高制品的透明度，但在PP中分散困难，并且对光线有屏蔽作用，用量太大会影响制品的透明度，因而限制了其大量应用。
这类成核剂的成核机理：当PP从熔体结晶时，成核剂表面作为给电子体与PP的甲基形成氢键，PP片晶分子链在成核剂的表面生长，在PP熔体和成核剂的表面之间形成穿晶区域，X射线衍射研究表明PPα轴沿结晶生长方向取向，b轴与成核剂的c轴相一致；成核剂的晶胞结构与PP的晶胞结构一致。
DeMedeiros等通过对等规PP/滑石粉体系的动态结晶研究发现，滑石粉是一个高效成核剂，随成核剂用量的增加，成核效率和结晶温度提高，但在高的降温速率下成核效率下降。
有机类透明成核剂①芳基磷酸盐类透明成核剂该类成核剂最早是由日本旭电化公司开发的。
根据开发年代的不同可分为三代：第一代产品以NA-10[双(2,4-二叔丁基苯基)磷酸钠]为代表，问世于20世纪80年代初；第二代产品于20世纪80年代中期面世，以NA-11[2,2’-亚甲基-二(4,6-二正丁基苯酚)磷酸钠]为代表；第三代产品是近年来研制的，典型代表为NA-21[亚甲基双(2,4-二叔丁基苯基)磷酸铝)，其熔点更低，在PP中分散更好，成核效率更高。
由于这类成核剂的结构复杂，因此对其成核机理研究甚少，至今未有定论。
Yoshimoto等研究了NA-11对PP结晶的影响，发现当PP从熔体结晶时，NA-11引发PP 链段的附生结晶，PP链段主要沿着垂直于成核剂边缘的表面而非顶部生长，当发生附生结晶时，成核自由能减小，成核速率加快。
Marco等用差示扫描量热仪(DSC)研究了有机磷酸盐类成核剂在等规PP中的成核效率，发现即使在很低的用量时也能明显提高成核PP的结晶峰温度，但在较高用量时结晶峰温度变化不明显。
成核剂的加入能完善PP的结晶结构，减少PP链段的重排，增加制品在高温时的尺寸稳定性，扩大制品应用范围。
Gui等研究了有机磷酸盐类成核剂对等规PP结晶和力学行为的影响。
他们发现当成核剂的用量从0增加到%(质量分数，下同)时，成核后PP的拉伸强度和弯曲强度增加了15%，弹性模量增加了35%，结晶峰温度提高了10℃，但当成核剂用量大于%后，结晶峰温度变化不很明显。
体系中晶核密度提高了106倍，力学性能随成核剂用量的增加而提高，和晶核密度的对数呈线性关系。
Gahleitner等研究了成核剂对剪切诱发PP结晶的影响，他们在3种不同的PP中添加3种不同的商品成核剂：滑石粉、Millad3988，NA-11，考察了成核剂和基础树脂对剪切诱发的结晶结构的影响，发现成核剂和基础树脂的特性对成核效率特别是机械和光学性能有很大的影响，同时加工过程和制件形状对最终的性能也有很大的影响。
Wang等研究了含NA-11和NC-4[一种DBS(二苄叉山梨)类成核剂]的等规PP的注塑试样的等温结晶和熔融特征，发现成核后的PP半结晶周期缩短，成核后的PP结晶更加完善，根据半结晶周期的大小，NA-11比NC-4有更高的效率。
②聚合物型透明成核剂聚合物型成核剂的本质是一些高熔点的聚合物，主要是聚乙烯基环烷烃类化合物，主要的品种有聚乙烯基环丁烷、聚乙烯基环己烷、聚乙烯基环戊烷、聚乙烯基-2-甲基环己烷、聚3-甲基-1-丁烯等。
Lee等把一系列聚合物作为成核剂添加到等规PP中去，研究了对PP结晶的影响，结果表明聚环戊烯的效果最好，它的成核效果优于典型的有机成核剂，随着聚环戊烯的加入，PP结晶温度和结晶度升高，结晶速率加快，球晶体积明显减小，透明度显着提高。
并且发现成核剂在基体中并不一定要以固体形式存在，成核剂与基体的相互作用对提高成核效率有很大的影响。
③羧酸金属盐类透明成核剂Khanna等研究了这类成核剂的成核机理，认为成核PP的结晶是PP分子链段沿成核剂表面外延生长，PP的螺旋结构中的侧甲基排列在成核剂的苯环上面，主链与成核剂苯环表面相互作用而结晶。
罗志兴等将对叔丁基苯甲酸羟基铝(Al-PTBBA加入到等规PP中，发现在其质量分数为%时成核效率最高，成核后PP结晶温度提高10-15℃，但Al-PTBBA在PP中分散很差，研磨有助于分散，与滑石粉并用可以提高成核作用。
Xu等系统地研究了成核剂对等规PP结晶形态和结晶形态对冲击强度的影响，他们以苯甲酸钠作为成核剂，发现随成核剂用量的增加，小球晶数目增加，球晶半径分布变窄，晶胞参数减小。
④去氢枞酸及其盐类透明成核剂为了克服前述几类成核剂成本高、添加后制品产生气味、黄变等问题，1995年日本荒川(Arakawa)公司开发了一类新的成核剂——松香酸类成核剂。
由于此类成核剂的原料来源于天然产物松香，无味、无毒、无刺激，具有高度的生物安全性，对环境无污染，完全克服了DBS类成核剂在使用过程中易发生降解释放出母体醛而产生气味的问题，可以广泛地应用于化妆品包装、食品包装、医药包装等，是塑料加工助剂中1种性能优异的新品种。
该成核剂最早的商业化品种是日本荒川公司的PinecrystalKM-1300和KM-1500，KM-1500比KM-1300具有更好的力学性能；1999年，又推出了KM-1300的替代品KM-1600，成核效率更高。
LiChun-cheng等研制了以天然松香为起始物的成核剂，发现这类成核剂可以有效地减小PP的球晶尺寸，降低制品雾度，提高制品的透明度、热变形温度和结晶温度，缩短制品的成型周期，并且可以改善制品的机械性能，特别是弹性模量，制品的缺口冲击强度由于细晶强化效应而上升。
聚酰胺结晶的成核剂
聚酰胺结晶的成核剂
聚酰胺是一种高分子化合物，结晶过程比较复杂。
为了促进聚酰胺的结晶过程，常常需要添加一些成核剂。
成核剂是通过提供结晶核心，促进结晶的形成和增长。
常用的聚酰胺结晶成核剂有以下几种：
1. 无机成核剂：如纳米二氧化硅、纳米氧化铝等。
这些颗粒具有较高的界面能和较小的晶体尺寸，可以作为聚酰胺结晶的引发点，促进结晶的发生和扩展。
2. 有机成核剂：如聚酰胺类降解产物、小分子有机化合物等。
这些成核剂具有与聚酰胺相似的结构，可以与聚酰胺分子相互作用形成成核点，从而促进结晶的形成。
3. 表面活性剂：如阴离子表面活性剂、阳离子表面活性剂等。
这些表面活性剂可以在聚酰胺分子表面形成胶束结构，提供有序的局部环境，促进聚酰胺分子的有序排列和结晶的进行。
4. 温度和溶剂：调节温度和溶剂的选择也可以对聚酰胺的结晶起到一定的影响。
通过调节温度和溶剂的条件，可以调整聚酰胺的结晶速度和结晶度。
总的来说，选择合适的成核剂对于促进聚酰胺结晶非常重要。
根据具体的应用需求和聚酰胺的性质，可以选择适合的成核剂来实现聚酰胺的结晶和精细控制。
结晶成核剂
结晶成核剂Document number：NOCG-YUNOO-BUYTT-UU986-1986UT结晶成核剂一.成核剂的定义根据结晶形态的不同一般分为α晶型成核剂和β晶型成核剂。
α晶型成核剂主要提高制品的透明性、表面光泽、刚性、热变形温度等，又有透明剂、增透剂、增刚剂之称。
目前市售种类多属此类，主要包括二叉山梨醇（dbs）及其衍生物、芳香基磷酸酯盐类，取代苯甲酸盐等，尤以dbs类成核透明剂的应用最为普通。
通常所说的成核剂是指α成核剂.按结构的不同,成核剂又可分为、和类.例如无机类有滑石粉、云母、碳酸钙等,其粒径应小于可见,否则会极大影响材料的。
而β晶型成核剂旨在获得高β晶型含量的聚丙烯制品，优点为提高制品抗冲击性但不降低甚至提高制品的热变形温度，使抗冲击性和耐热变形性这矛盾的两个方面得到兼顾。
成核剂的品种及量的选择在结晶过程中起了结晶中心作用的外加物质称为成核剂.有人试验过成核剂在材料表面充分吸收结晶晶体从而降低了形成晶核所需的成核剂可以加快高聚物结晶速度减少结晶速度对温度的制得结构均匀、尺寸制品。
成核剂是适用于聚乙烯、聚丙烯等不完全结晶塑料，透过改变树脂的结晶行为，加快结晶速率、增加结晶密度和促使晶粒尺寸微细化，达到缩短成型周期、提高制品透明性、表面光泽、抗拉强度、刚性、热变形温度、抗冲击性、抗蠕变性等物理机械性能的新功能助剂。
近年来国内聚烯烃成核剂市场发展十分迅速，除下游改性塑料企业外，石化企业纷纷推出透明专用料，显示着国内聚烯烃成核剂市场已经形成。
燕山石化高新技术股份有限公司与山西省化工研究所合作建设的300公吨/年tm系列和tmb系列成核剂生产线，使国内成核剂生产技术与国外技术的差距大大缩小。
二、成核剂的常用种类成核剂（重要的是聚丙烯成核剂）从化学结构上主要可分为无机类和有机类两大类。
1、无机类：无机类成核剂主要有滑石粉、氧化钙、炭黑、碳酸钙、云母、无机颜料、高岭土及催化剂残渣等。
这些是最早开发的价格便宜且实用的成核剂，研究与应用得最多是滑石粉、云母等。
聚丙烯β晶型成核剂
聚丙烯β晶型成核剂β晶型成核剂品种有：1．NT-A型通用型聚丙烯β晶型成核剂，适用于聚丙烯树脂的β晶型成核改性，加快结晶速度，缩短成型时间，提高聚丙烯制品的抗冲击强度和耐热性，广泛应用于聚丙烯管材、板材、和注塑制品。
其特点是：诱发β晶型成核效率高，价格低廉，用途广泛。
无味、无毒。
售价：120元/公斤。
2．NT-B型通用型聚丙烯β晶型成核剂，适用于聚丙烯树脂的β晶型成核改性，提高聚丙烯制品的常温和低温抗冲击强度、耐热性，广泛应用于聚丙烯管材、板材、和注塑制品，特别是聚丙烯粉料。
其特点是：高效率低成本制造性能优异的β晶型聚丙烯制品。
无味、无毒。
售价：220元/公斤。
3．NT-C型通用型聚丙烯β晶型成核剂，适用于聚丙烯树脂的β晶型成核改性，提高聚丙烯制品的常温和低温抗冲击强度、耐热性，广泛应用于聚丙烯管材、板材、和注塑制品，特别是β晶型PP-R、PP-B、PP-H管材（III型PP-R管材升级换代产品IV型βPP-R管材中必加助剂）。
也适用于聚丙烯树脂与其它树脂和填料的共混与复合改性体系，抗干扰能力强，明显改善共混物与复合材料的冲击韧性。
其特点是：诱发β晶型成核效率高，用途广泛。
无味、无毒。
售价：280元/公斤。
4. ST-C型聚丙烯微孔膜、微孔纤维专用超细化β成核剂，适用于锂离子电池微孔膜、聚丙烯电容器粗化膜、聚丙烯微孔纤维等。
其特点是：1微米粒径的超细化β成核剂，万分之一的添加量，90%以上的β晶型转化率。
售价：380元/公斤。
β晶型成核剂的使用方法：将聚丙烯树脂粉料、β晶型成核剂（典型用量为聚丙烯质量的0.01%~0.1%）、抗氧剂（如B215，典型用量为聚丙烯质量的0.1%）等在高速混合机内混合均匀后，再经双螺杆挤出机熔融挤出造粒后，即得到β晶型聚丙烯。
如采用聚丙烯粒料，在高速混合机内混合前时可添加极少量（0.1%）液体石蜡（白油），可以使助剂包裹在粒料表面，避免树脂颗粒与助剂粉末分离。
注意其它物质（如滑石粉、颜料等α成核活性物质）对β晶型成核剂活性的干扰，多组分共混和复合改性体系请先进行小试，并请咨询本公司技术人员。
pla成核剂成核原理
pla成核剂成核原理
聚乳酸（PLA）是目前产业化程度较高的生物基聚合物，其具有良好的加工性能、生物可降解性与生物相容性，因此 PLA 纤维也被认为是最具发展前景的“绿色环保”纤维之一，在服装家纺、医疗卫生、产业用纺织品等领域具有广泛的应用前景。
添加成核剂是改善 PLA 结晶性能的有效方法，成核剂的加入能够促进 PLA 的异相成核，增加晶体生长点，提高结晶速率。
PLA 的结晶过程可以分为成核阶段、晶核生长阶段和晶体碰撞阶段。
通过向 PLA 树脂中添加有效的成核剂，可以提高成核密度，使 PLA 能够快速通过缓慢的成核阶段进入晶核生长阶段，并在较高温度下结晶，从而加快结晶速率并提高结晶度。
此外，添加成核剂还可以提高 PLA 材料的热变形温度和脱模性能，缩短 PLA 制品的成型周期。

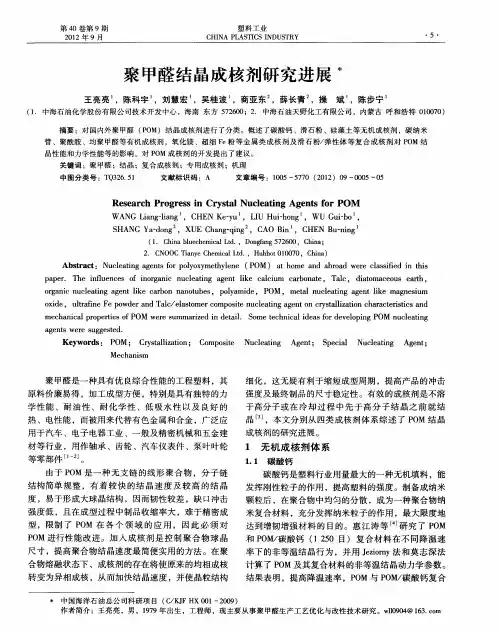

聚甲醛结晶成核剂研究进展
ｏ ｇ ｎ ｃ ｎ ｃ ｅ ｔｎ ｇ ｎ ｉ ｃ ｒ ｏ ａ ｏｕ ｅ ， ｐ ｌａ ｄ ｒ ａ ｉ ｕ ｌａ ｉ ｇ ａ ｅ ｔ ｌ ｋｅ ａ ｂ ｎ ｎ ｎ ｔ ｂ ｓ ｏｙ ｍｉ ｅ， Ｐ ＯＭ ， ｍｅａ ｕ ｌａ ｉ ｇ ａ ｅ ｔ ｌｋ ｇ ｅ ｉ ｍ ｔｌ ｎ ｃ ｅ ｔｎ ｇ ｎ ｉ ｅ ｍａ ｎ ｓｕ ｏ ｉ ｅ， ｕ ｔａ ｎ ｏ ｘｄ ｌｒｆ ｅ Ｆｅ ｐ ｗｄｅ ｎ ｌ／ｅａ ｔ ｍｅ ｏ ｏ ｉｅ ｎ ｃｅ ｔｎ ｇ ｎｔｏ ｒ ｓａｌｚ ｔｏ ｈ ｒ ｃｅ ｉｔｃ ｎ ｉ ｒａ ｄ Ｔａ ｃ ｌ ｓｏ ｒｃ ｍｐ ｓｔ ｕ ｌａｉ ｇ ａ ｅ ｎ ｃ ｙ ｔｌｉａ ｉｎ ｃ ａ ａ ｔｒｓｉ ｓａ ｄ ｍｅ ｈ ｎ ｃ ｌｐ ｏ ｅ ｔ ｓｏ ｃ ａ ｉ ａ ｒ ｐ ｒｉ ｆＰＯＭ ｒ ｕｍｍａ ｚ ｄ ｉ ｅａ ｌ Ｓ ｍｅ ｔｃ ｎ ｃ ｌｉ ｅ ｓｆ ｒｄ ｖ ｌｐ ｎ ｅ ｗｅ ｅ ｓ ｉ ｒ ｅ ｎ ｄ ｔｉ． ｏ ｅ ｈ ｉ ａ ｄ ａ ｏ ｅ ｅ ｏ ｉ ｇ ＰＯＭ ｕ ｌ ａｉ ｇ ｎ ｃｅ ｔｎ ａ ｅ ｔ ｒ ｕ ｇ ｓｅ ． ｇ ｎ ｓｗｅ ｅ ｓ ｇ ｅ ｔ ｄ
细化 ，这无 疑有 利 于缩短 成型 周期 ，提高 产 品的 冲击
强度 及最终 制 品的尺 寸稳定 性 。有效 的成 核剂 是不溶 于高 分子 或 在 冷 却 过 程 中先 于 高 分 子 结 晶之 前 就 结 晶 ＿ ，本文 分别 从 四类 成核 剂 体 系综 述 了 Ｐ Ｍ 结 晶 ３ Ｊ Ｏ
Ｗ ＡＮＧ ｉｎｇ ｌ ｎ ， ＣＨＥＮ — ｕ Ｌ ａ —ｉ ｇ ａ Ｋｅ ｙ ， Ｌ Ｕ ｉｈ ｎ ，Ｗ Ｕ ｉｂ ， Ｉ Ｈｕ — ｏ ｇ Ｇｕ ｏ
Ｓ ＨＡＮＧ — ｏ ｇ ， ＸＵＥ Ｙａ ｄ ｎ Ｃｈａ ｇ ｑｎｇ ｎ — ｉ ， ＣＡＯ ｎ Ｂｉ ， ＣＨ ＥＮ 。 ｎ Ｂｕ ｎｉｇ
na21成核剂结构式
NA-21成核剂是一种高效、安全的第三代有机磷酸脂盐成核剂，适用于结晶型聚合物，尤其在聚丙烯（PP）的改性方面表现出色。
该成核剂由日本旭电化（ASAHI DENKA）公司研发和生产。
NA-21成核剂的主要特点是能够显著提高PP的结晶速率、刚性和透明度，同时改善其热变形温度和加工热稳定性。
具体来说，通过添加0.03-0.1%的NA-21，即可显著提升PP的结晶度，使其起始结晶温度提高17℃，从而缩短PP的加工周期，提高生产效率。
此外，NA-21还能改善PP的物理性能，如提高其热变形温度，使其在高温下仍能保持稳定的性能。
在PP的改性应用中，NA-21可以作为增刚剂和增透剂使用。
作为增刚剂时，NA-21能显著提高PP的刚性，使其适用于生产高结晶、高刚性的改性PP产品，如汽车保险杠、内饰板、仪表盘等。
作为增透剂时，NA-21能在提高PP透明度的同时改善其刚性，使其适用于生产透明的改性PP制品，如医疗器材等。
此外，NA-21成核剂还具有优异的加工性能，能够在加工过程中保持稳定的性能，不产生异味，同时提高PP的起始结晶温度，使其在高温下仍能保持稳定的加工性能。
总之，NA-21成核剂是一种高效、安全的第三代有机磷酸脂盐成核剂，能够显著提高PP的结晶速率、刚性和透明度，同时改善其热变形温度和加工热稳定性。
在PP的改性应用中，NA-21具有广泛的应用前景，可用于生产各种高性能的PP制品。
至于NA-21成核剂的结构式，由于涉及到专业的化学知识，建议您查阅相关的化学文献或联系专业的化学品供应商以获取准确的信息。
结晶成核剂完整版
结晶成核剂标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]结晶成核剂一.成核剂的定义根据结晶形态的不同一般分为α晶型成核剂和β晶型成核剂。
α晶型成核剂主要提高制品的透明性、表面光泽、刚性、热变形温度等，又有透明剂、增透剂、增刚剂之称。
目前市售种类多属此类，主要包括二叉山梨醇（dbs）及其衍生物、芳香基磷酸酯盐类，取代苯甲酸盐等，尤以dbs类成核透明剂的应用最为普通。
通常所说的成核剂是指α成核剂.按结构的不同,成核剂又可分为、和类.例如无机类有滑石粉、云母、碳酸钙等,其粒径应小于可见,否则会极大影响材料的。
而β晶型成核剂旨在获得高β晶型含量的聚丙烯制品，优点为提高制品抗冲击性但不降低甚至提高制品的热变形温度，使抗冲击性和耐热变形性这矛盾的两个方面得到兼顾。
成核剂的品种及量的选择在结晶过程中起了结晶中心作用的外加物质称为成核剂.有人试验过成核剂在材料表面充分吸收结晶晶体从而降低了形成晶核所需的成核剂可以加快高聚物结晶速度减少结晶速度对温度的制得结构均匀、尺寸制品。
成核剂是适用于聚乙烯、聚丙烯等不完全结晶塑料，透过改变树脂的结晶行为，加快结晶速率、增加结晶密度和促使晶粒尺寸微细化，达到缩短成型周期、提高制品透明性、表面光泽、抗拉强度、刚性、热变形温度、抗冲击性、抗蠕变性等物理机械性能的新功能助剂。
近年来国内聚烯烃成核剂市场发展十分迅速，除下游改性塑料企业外，石化企业纷纷推出透明专用料，显示着国内聚烯烃成核剂市场已经形成。
燕山石化高新技术股份有限公司与山西省化工研究所合作建设的300公吨/年tm系列和tmb系列成核剂生产线，使国内成核剂生产技术与国外技术的差距大大缩小。
二、成核剂的常用种类成核剂（重要的是聚丙烯成核剂）从化学结构上主要可分为无机类和有机类两大类。
1、无机类：无机类成核剂主要有滑石粉、氧化钙、炭黑、碳酸钙、云母、无机颜料、高岭土及催化剂残渣等。
这些是最早开发的价格便宜且实用的成核剂，研究与应用得最多是滑石粉、云母等。
成核剂——精选推荐
成核剂是用来提高结晶型聚合物的结晶度、加快其结晶速率的一种助剂。
成核剂的使用与否直接关系到结晶型塑料的收缩率、尺寸稳定性、透明性和机械强度，因此也是在塑料加工中结晶型聚合物制成的塑料只有达到了一定的结晶度并有合适的结晶形态才有理想的机械强度和其它使用性能。
例如分子量为10万的聚乙烯，若结晶度在60%以下则制品的机械强度甚差；低结晶度聚丙烯的熔点、硬度、刚性也都很低。
即使达到了一定结晶度的聚合物其性能还与结晶形态密切相关，例如具有70%结晶度的聚丙烯可以有聚烯烃塑料中最高的耐热性、良好的拉伸强度和刚性，但加工得不好则它的冲击强度和透明性可甚差，这与聚丙烯冷却结晶时所形成的球晶大小及分布有关。
如果生成的球晶大而疏，就呈脆性和不透明性——球晶直径与其缺口抗冲强度成反比；反之若球晶小而密就能明显地改善这两方面的缺点而又保持别的优点。
所谓球晶是聚合物熔体在冷却过程中，分子链间进行呈球状之有规排列的一种状态。
处于熔融状态的大分子链的运动是无规的，但在某些区域也会出现几个链段聚集在一起呈现有序的结晶，这些有序区可随温度的变化而不断形成和消失，不过一旦有序区尺寸达到了临界值，便稳定存在而形成晶核。
这些晶核的生成可以均相成核也可异相成核，一般聚合物同时存在这二种成核的可能性。
均相成核是依靠熔体中分子链段所形成的局部有序在时集时散的过程中某些超过临界尺寸的有序区稳定下来所变成的品核，这些局部有序区在较高的温度下易被分子链的热运动所破坏，所以这类均相成核只有在较低的温度下才能保持。
异相成核是分子链依附于残留在熔体中的各种杂质粗糙表面上的有序排列，在杂质与熔体分子间产生某些化学结合力（如氢键)的情况下所生成的有序排列就更为快速稳定，它们在较高的温度下即能成核结晶。
对成核有帮助作用的这类杂质就是成核剂。
由于均相成核要在较低的冷却温度下才能实现，而异相成核可在较高的温度下进行，因此为了提高结晶速度，往往添加各种成核剂。
添加成核剂后在工艺上的突出优点是能在较高温度下脱模，因为在较高温度下即可达到较完善的结晶，不致在室温下存放时再继续结晶而引起尺寸变化，这样就可缩短加工周期又提高制品质量，由此可知添加成核剂对结晶速率慢的聚合物是必不可少的。
聚丙烯成核剂的种类
聚丙烯成核剂的种类
聚丙烯成核剂的种类包括以下几种：
1. 无机颗粒成核剂：例如硅酸盐、二氧化硅、氧化铝等无机颗粒物质，能够在聚丙烯熔体中提供异质成核点，促进聚丙烯的结晶。
2. 有机成核剂：包括有机小分子和聚合物。
有机小分子成核剂具有较低的成核温度，能够在聚丙烯熔体中提供成核点，促进结晶；有机聚合物成核剂具有较高的成核活性，能够在聚丙烯熔体中形成成核中心，使得聚丙烯的结晶速率加快。
3. 蒸发型成核剂：是一种低沸点的有机溶剂，它可以在聚丙烯熔体中迅速蒸发，从而形成无机颗粒或有机小分子的成核点。
4. 塑化剂：一些塑化剂能够促进聚丙烯分子在熔融状态下的运动，从而使聚丙烯更容易结晶。
以上是部分聚丙烯成核剂的种类，不同的成核剂适用于不同的聚丙烯加工工艺和应用领域。
无刷电机每相串电感的作用原理主要有以下几点：
1. 抑制电流变化：串联电感可以抑制电流的急剧变化，减小电机电流的峰值，使电流更加平稳。
这样能够降低电机的电磁干扰和噪声，提高系统的稳定性。
2. 过电流保护：串联电感可以限制电流的上升速率和峰值，当
电机负载突然变化或出现短路时，电流不会急剧增加，从而起到过电流保护的作用。
3. 增加转矩平滑性：串联电感能够消除电机的高次谐波电流，使转矩输出更加平滑。
这样可以减小电机振动和噪声，提高电机的控制精度和效率。
4. 改善调速性能：串联电感可以减小电机的电感电压，使电机电压更接近于绕组电压，从而提高调速精度和静态稳定性。
综上所述，无刷电机每相串电感的作用主要是抑制电流变化、过电流保护、增加转矩平滑性和改善调速性能，同时提高电机的运行稳定性和效率。
提高PET的结晶速率--成核剂-促进剂
PET是一种半结晶形高聚物，其结晶速率较慢，注塑时需要较高的模具温度。
人们通常在PET中加入结晶成核剂或促进剂，或采用共聚、共混的方法来提高PET的结晶速率，缩短成型周期，降低模具温度。
ICI公司将氢氧化钠、氢氧化钾、氢氧化钙等强碱与PET进行反应性共挤，合成了一种钠、钾、钙等金属离子的离聚物，用合成的离聚物作成核剂，同时添加氧化聚乙烯蜡、分子量为1500左右的聚乙二醇等作增塑剂，可将PET的冷结晶温度降低5℃以上，明显加快了PET的结晶速度。
日本东洋纺织公司以滑石粉、硅酸钙、硬脂酸钙为成核剂，在加入聚乙二醇二缩水甘油醚、缩水甘油甲基丙烯酸等为结晶促进剂，制得了易结晶品级PET，可在低于90℃模具温度下注塑成型。
美国 Du Pout公司开发了Surlyn系列高聚物，对PET具有较好的加速成核效果，因为这种聚合物是乙烯与甲基丙烯酸共聚物的锌盐，分子链上的Zn2+与酯基发生配位,同时还可自成一相，在促进结晶的同时，还可起到增容、增韧的作用。
利用这种成核剂，杜邦公司将模具温度降到了70℃以下，开发了Rynite系列PET工程塑料，在全球首先实现了PET工程塑料的工业化。
Shingankuli研究了PET与PPS共混体系的结晶行为，发现PPS的加入使PET的过冷度由44℃下降到28－33℃，认为固态的PPS起了PET成核剂的作用。
中国科学院化学研究所开发了一种非化学成核型PET成核剂，该成核剂为对苯二甲酸酯单羧酸碱金属盐，以对苯二甲酸酯为原料，在丙酮溶液中用氢氧化钠水解制成，产品收率高，纯度高，成核效果明显，其显著优点是可以减少PET在加工过程中的热降解。
厦门大学以聚乙二醇为结晶促进剂，研究了一系列不同分子量、不同添加量的PET／聚乙二醇共混物的结晶过程，找到了一种使共混物的结晶速率显著提高、结晶温度范围增大的新途径，具有一定的实际应用价值。
化工部晨光化工研究院利用最新科研成果，以含硅化合物作为成核剂，可将模具温度降低到60－70℃，实现了与PBT相当的注射条件。
