偏光显微镜观察聚合物的结晶形态2
用偏光显微镜(POM)观察聚合物结晶形态测试过程PPT课件
各向同性物体，不发生双折射，所以没有光从目镜中透出，视野 黑暗；此时与（1）到晶核相同距离处的微晶都处于同样的状态， 故观察到的是一圈黑环。 位置2：此时，光波垂直于b,c面入射，由于nc≠nb，发生双折射，有光 从检偏晶投射出来，视野明亮；同理，以晶核为原点，以（2） 到晶核的距离为半径的圆周上都是明亮的，所以为亮环。 位置3： 重复位置1，为暗环。 在晶片扭曲的方向如此周期性重复，形成明暗交替的消光环。且 螺旋的螺距与同心环间的距离是一致的。
2
自然 光源
起偏 镜P1
偏振光 强度为I0
检偏 镜P2
偏振光 强度为I
两偏振光强度间的关系可用马吕斯定律描述：
I I0cos2α
α为P1，P2间的夹角
当P2∥P1 即α =0，偏振光可顺利通过P2，I=I0； 当P2⊥P1 即α =90，偏振光不能通过P2，I=0。
凡装有两个偏光镜，且其振动方向相互垂直的显微镜就叫做正交偏 光显微镜。
图5 聚丙烯（PP）球晶
8
I A2Si2n2ψห้องสมุดไป่ตู้i2n
2
式中，A为偏振光的振幅，定值； δ 为两束折射光的 相位差，定值；所以， ➢ 当ψ＝(n－1)π/2，光强度I=0，视野黑暗； ➢ ψ＝(2n－1)π/4，I为极大值，视野明亮。 这里，n为正整数。
9
用偏光显微镜观察聚合物球晶，在一定条件下，球晶呈现出更复 杂的环状图案，即在特征的黑十字消光图象上还重叠着明暗相间的消 光同性圆环, 这可能是晶片周期性扭转产生的,见图3。
12
三、实验仪器和样品
1. 偏光显微镜： SL-100型（NIKON）
2. 2.封闭电炉、控温仪 3. 样品：PE，PP 4. 其他：载玻片，盖玻片，
偏光显微镜法观察聚合物球晶形态
一、实验目的1.了解偏光显微镜的结构及使用方法。
2.了解球晶黑十字消光图案的形成原理。
3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。
二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。
结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。
如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。
球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。
实验证实，球晶中分子链垂直球晶的半径方向。
高分子物理实验指导书详解
高分子物理实验指导书合肥工业大学高分子科学与工程系2011年6月目录实验一偏光显微镜观察聚合物结晶形态⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 实验二膨胀计法测定聚合物玻璃化温度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 实验三粘度法测定高聚物分子量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 实验四聚合物熔融指数的测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 实验五聚合物应力应变曲线的测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17实验一偏光显微镜观察聚合物结晶形态一、实验目的了解偏光显微镜的结构及使用方法；观察聚合物的结晶形态，以加深对聚合物结晶形态的理解。
二、实验原理聚合物的结晶受外界条件影响很大，而结晶聚合物的性能与其结晶形态等有密切的关系，所以对聚合物的结晶形态研究有着很重要的意义。
聚合物在不同条件下形成不同的结晶，比如单晶、球晶、纤维状晶等等，面其中球晶是聚合物结晶时最常见的一种形式。
球晶可以长得比较大，直径甚至可以达到厘米数量级。
球晶是从一个晶核在三维方向上一齐向外生长而形成的径向对称的结构，由于是各向异性的，就会产生双折射的性质。
因此，普通的偏光显微镜就可以对球晶进行观察，因为聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图形。
偏光显微镜的最佳分辨率为200nm，有效放大倍数超过500-1000倍，与电子显微镜、X射线衍射法结合可提供较全面的晶体结构信息。
球晶的基本结构单元是具有折叠链结构的片晶，球晶是从一个中心(晶核)在三维方向上一齐向外生长晶体而形成的径向对称的结构，即一个球状聚集体。
光是电磁波，也就是横波，它的传播方向与振动方向垂直。
但对于自然光来说，它的振动方向均匀分布，没有任何方向占优势。
但是自然光通过反射、折射或选择吸收后，可以转变为只在一个方向上振动的光波，即偏振光(如图1-1，箭头代表振动方向，传播方向垂直于纸面)。
a) b)图1-1 自然光和线偏振光的振动现象a) 自然光b) 线偏振光一束自然光经过两片偏振片，如果两个偏振轴相互垂直，光线就无法通过了。
偏光显微镜法观察聚合物结晶形态实验报告
偏光显微镜法观察聚合物结晶形态实验报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!偏光显微镜法是一种广泛应用于材料科学领域的观察和研究工具。

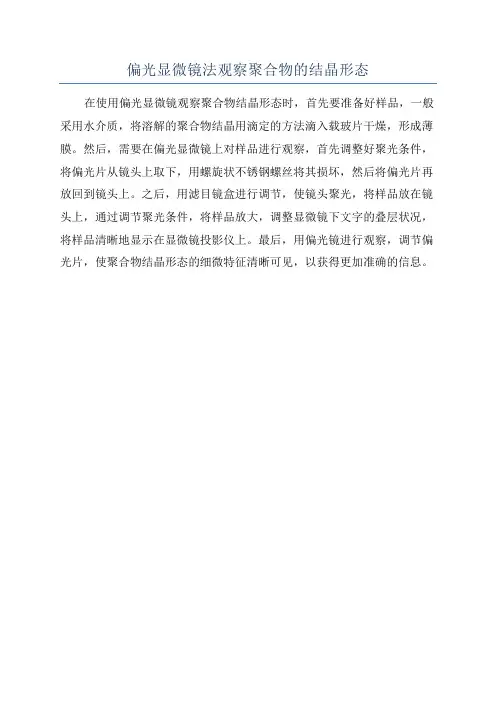

偏光显微镜法观察聚合物的结晶形态
偏光显微镜法观察聚合物的结晶形态在使用偏光显微镜观察聚合物结晶形态时，首先要准备好样品，一般采用水介质，将溶解的聚合物结晶用滴定的方法滴入载玻片干燥，形成薄膜。
然后，需要在偏光显微镜上对样品进行观察，首先调整好聚光条件，将偏光片从镜头上取下，用螺旋状不锈钢螺丝将其损坏，然后将偏光片再放回到镜头上。
之后，用滤目镜盒进行调节，使镜头聚光，将样品放在镜头上，通过调节聚光条件，将样品放大，调整显微镜下文字的叠层状况，将样品清晰地显示在显微镜投影仪上。
最后，用偏光镜进行观察，调节偏光片，使聚合物结晶形态的细微特征清晰可见，以获得更加准确的信息。
偏光显微镜法观察聚合物球晶形态
一、实验目的1.了解偏光显微镜的结构及使用方法。
2.了解球晶黑十字消光图案的形成原理。
3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。
二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
随着结晶条件的不用，聚合物的结晶可以具有不同的形态，女口：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶的大小取决于聚合物的分于结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度&成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以迸行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对小于几微米的球晶则可用电于显微镜进行观察或采用激光小角散射法等进行研究。
结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。
如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显W：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越髙，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。
球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化, 形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。
偏光显微镜法观察聚合物球晶形态
一、实验目的1.了解偏光显微镜的结构及使用方法。
2.了解球晶黑十字消光图案的形成原理。
3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。
二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。
结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。
如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。
球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。
实验证实，球晶中分子链垂直球晶的半径方向。
偏光显微镜法观察聚合物的结晶形态
二、实验原理
正交偏光显微镜的三种工作状态
1. 当载物台上无样品时，目镜视域完全黑暗； 2. 当载物台上样品为各向同性时，由于各向同 性物体只有一个折射率，即不发生双折射，也 不改变入射偏振光的振动方向，同 1 ，视野黑 暗；
四、实验要求
3. 注意事项
样品尺寸：为绿豆粒大小即可； 制样时：应尽量将样品压薄且缓慢冷却至室温以 使结晶完善便于观察；压片时，应垂直施加压力， 防止盖玻片破裂或样品厚度不匀造成结晶尺寸变 化太大； 调焦时，切忌让载玻片碰撞目镜以防损坏镜头； 观察完毕，将光源调至最弱，关闭电源。
四、实验要求
4 结果分析
P1
不能透过，而∥ P2的光可全透过， 并相互干涉到目镜。
二、实验原理
正交 PLM 下的球晶形态
球晶是一种多晶，其 最基本结构 单元是折叠链晶片 。这些晶片中 的大分子沿与球晶半径相切的方 向择优排列，如图所示。
● 球晶的 Maltase 黑十字
当一束偏振光通过球晶时，即在平行于分子链和垂直于 分子链的方向上有不同的折光率发生双折射，分成两束 电矢量相互垂直的偏振光，即这两束光分别平行和垂直 于球晶半径的方向。由于两方向的折射率不同，两束光 通过样品的速度是不等的，必然产生一定的相位差而发 生干涉现象。通过球晶的部分光可以通过与起偏镜处于 正交位置的检偏镜，另一部分区域的光线不能通过，最 后形成亮暗区域，呈现出球晶特有的黑十字消光图案 （称为 Maltase 十字）。
三、仪器和试剂
1. Olympus BX51型热台偏光显微镜显 微镜、 LinkamTMS94 热台、电脑。 2.球晶聚合物试样：聚乳酸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验名称：偏光显微镜观察聚合物的结晶形态
一.实验目的
通过偏光显微镜直接观察，了解聚合物的结晶结构或无定形结构。
二．实验原理
聚合物的性能主要决定于它的结构。
高分子聚集在一起有两种主要方式，即结晶态和无定形态。
如果高分子链在空间三个方向上形成有序排列，这种有规律的排列结构称为聚合物的结晶态结构；若高分子链成为无序排列，则称为非晶相或称为无定形结构。
利用普通光学显微镜能直接观察聚合物的外观结构，如均匀性、粒子的大小及分布等。
不含填料和杂质的多数无定形聚合物，在显微镜下都是无色清澈透明的。
但普通光学显微镜只能看到聚合物中的粒子形态，不能鉴别是晶体还是非晶体，而偏光显微镜利用晶体与非晶体对偏振光有不同的反应，可以观察到粒子是晶体还是非晶体。
三．实验试剂与实验仪器
1.偏光显微镜
偏光显微镜的主要结构与普通光学显微镜相同，主要有目镜和物镜组成，所产生的图象是样品放大的倒像。
总的放大倍数等于目镜和物镜放大倍数的乘积。
不同的是偏光显微镜比普通光学显微镜多加了两块偏振镜。
下偏振镜位于光源与聚光镜之间，它的作用是使通过样品前的自然光变成偏振光，而上偏振镜位于目镜与物镜之间，它的物理作用与下偏振镜相同。
当光线通过上偏振镜时，如果是具有一定振动方向的偏振光，旋转上偏振镜则视场有明暗之别；如果是没有确定方向的自然光，旋转上偏振镜，光都能通过，则视场始终是明亮的，故上偏振镜又称检偏振镜。
上、下两偏振镜的偏振轴相互平行时，光线能全部通过上偏振镜，视场最亮。
上、下两偏振镜的偏振轴相互垂直时，光线完全不能通过上偏振镜，视场最暗。
因此，当固定其中一个偏振镜，把另一个偏振镜转动180º，就看到视场有明暗交替出现的现象。
上、下两偏振镜的偏振轴相互垂直，便组成所谓“正交偏光镜”，用偏光显微镜观察聚合物结晶状态时，通常是在正交偏光镜下观察。
在正交偏光镜下观察非晶态聚合物时，视场是暗的，这种现象叫消光。
把载物台旋转360º，消光现象不变，这叫永久消光或全消光（见图1 所示），永久消光是非晶态聚合物的固有特征，是区分结晶聚合物和非晶态聚合物的重要依据。
在非晶态聚合物中，光在各个方向的传播速度是相同的。
这是因为非晶态聚合物的分子链呈无序排列属于均匀体，它对于来自于下偏振镜的偏振光不会改变入射偏光的振动方向，传至上偏振镜时，光的振动方向仍然与上偏振镜允许通过的振动方向互相垂直，光不能通过，故视场呈黑暗。
又因非晶体各向同性，故转动载物台也不会改变入射光的性质，所以消光现象不变。
在正交偏光镜下观察结晶态聚合物时，当转动载物台360º，视场出现明暗交替四次（见图2所示）。
四次消光是结晶聚合物的特征。
因为结晶聚合物的分子链有规律排列，它对来自下偏光镜的偏光能产生双折射现象，分解形成两个互相垂直的偏光，以不同的速度通过结晶聚合物，传至上偏振镜时，其中一个偏光与上偏振镜中允许通过的振动方向相互垂直，光不能通过，而另一个则与上偏振镜允许通过的振动方向平行，光能通过，则视场明亮，可以看到晶体状态。
当转动载物台360º时，由于双折射而形成的偏振光与上下偏光镜的振动面有四次平行与垂直，故出现明暗交替四次。
图1. 自然光通过正交偏光图2. 自然光通过正交偏光
镜之间非晶态聚合物示意图镜之间晶态聚合物示意图
2.试样 PP、PE等。
四．实验步骤
1. 聚合物样品制备：
制备聚合物薄膜样品的方法，常用熔融法或溶液法。
本实验采用熔融法，即将少量聚合物放在载玻片上，盖上盖玻片，在盖玻片上施加一定的压力，放在加热箱内，逐渐升温到聚合物的熔点（或熔限）温度以上，然后自然降温，降温速度不要太快，以使晶体长大，直径达到数百微米，用偏光显微镜便可以观察。
2. 在偏光显微镜下观察聚合物的形状结构：
①把盛有聚合物的载玻片放在载物台上，只用一个偏光镜进行观察（把下偏振片拖出，只用上偏振镜），对准焦点，便可观察到聚合物样品内部结构的一些特点，例如均匀性、粒子大小及分布情况。
②把下偏振镜旋入，使上下偏振镜的偏振轴互相垂直（即处于正交位置），这样就能在正交偏光镜下观察，如果试样是非晶态聚合物，则整个视场是黑暗的；如果试样是结晶聚合物，则可看到聚合物晶态的形态，把载物台选转360º，则可看到四明四暗的现象。
五．实验现象记录与分析
六、实验注意事项
1、实验前要认真预习，集中精神听指导讲解，操作时，认真细致，注意安全。
2、同组同学要分工协作。
