新建建筑物防雷装置检测手册填写说明
防雷隐蔽手册填写说明
填写：避雷带与引下线的焊接质量，（例如：搭接、跨接），连接方式（例如：单、双面焊、三边焊），焊接长度（实际长度，单位：cm）。
39
敷设方式及敷设厚度
填写：明敷或暗敷，暗敷时应填写敷设厚度。
40
支持卡间距、高度
检查支持卡间距要求，一般不大于1.5m，高度为10-15cm。填写：按照实际间距填写。
检测首层基础是否按设计要求预留电气接地，填写：电气预留引出的材料规格，引出长度（实际长度，单位：cm）。例如：电气预留用Φ12圆钢引出，引出长度0.3m。
24
接地体电阻值
不填。
图例
附上地梁的大样图。（相当于细节图，其中某一个部位）应标注材型规格与连接尺寸，还有敷设深度
5、柱筋引下线
项目
内容
检测栏填写方法及数据要求
不填
图例
附上承台的大样图。（相当于细节图，其中某一个部位）应标注材型规格与连接尺寸，还有敷设深度
4、地梁
项目
内容
检测栏填写方法及数据要求
时间
填写：地梁间主筋连接完成的时间或地梁主筋与引下线柱主筋连接完成的时间
地梁类型
应填写：基础梁、条形基础梁、地下框架梁Biblioteka 20地梁主筋与引下线柱主筋连接
填写：地梁与引下线的焊接质量，（例如：搭接、跨接），连接方式（例如：单、双面焊、三边焊），焊接长度（实际长度，单位：cm）。保证焊接质量，无交叉。
02
桩深
填写：最深的桩和最浅的桩的深度，单位为m，取小数点后一位。例如：深21.5m，浅14.0m。
03
桩直径
桩直径，单位：m，取小数点后两位，在桩直径不一样的情况下，应填写：最大桩直径和最小桩直径。
新建建（构）筑物防雷装置综合检测报告填写说明【模板】
新建建（构）筑物防雷装置综合检测报告填写说明【模板】新建建(构)筑物防雷装置综合检测报告填写说明一、封面1.编号：防雷检测单位对本单位检测报告所规定的检测流水号。
2.检测资质证编号：防雷检测公司所取得检测资质证书编号。
3.单位名称：接受防雷装置综合检测的单位名称。
4.检测单位：出具本检测报告的检测单位名称。
5.地址：防雷检测单位所在地址。
6.电话：防雷检测单位联系方式。
二、检测报告正文第1页1.项目名称：需要进行防雷验收的建设项目的全称。
2.项目地址：建设项目地址。
3.经纬度：受检单位中心位置经纬度。
4.建设单位名称：指项目的建设方，一般是“甲方”。
5.建设单位地址：建设单位常规办公地址。
6.建设方联系人：XXX负责防雷安全的联系人。
7.电话：建设方负责防雷安全的联系人电话。
8.跟踪检测记录：项目建设过程中防雷跟踪检测次数,每一次对应一份检测记录。
9.建筑面积：建设项目建筑总面积。
10.栋数：建设项目房屋类总栋数。
11.复检报告：对跟踪检测记录不合格项进行重复验证的报告数量。
12.依据标准：防雷验收时依据的技术标准规范。
13.土壤电阻率：测量间距10m时土壤电阻率测量值及间距5m时土壤电阻率测量值，并取平均值。
14.防雷综合检测意见：横线上方填写建设项目全称；检测合格处若检测不合格时，更改为检测不合格。
检测：现场检测人员签字；审核：检测单位审核人员签字；批准：检测单位批准人签字；检测专用章：盖检测单位检测专用章；年月日：输出检测报告日期。
三、检测报告正文第2页1.检测日期：防雷检测人员现场进行综合检测的时间。
2.单体建筑名称：非房屋类建筑的名称。
3.防雷类别：根据GB 50057-2010第3.0.2～3.0.4条及第4.5.1条的要求判断防雷类别，爆炸性气体环境分区应符合GB 50156-2012附录C的要求。
4.天气状况：现场综合检测时的天气。
5.检测位置：现场检测测试点位置及阻值；接地体类型：在相应的□内打“√”。
防雷手册填写指南
可在金属管道的顶端和底端与防雷装置连接 ,设 计时应预留接地。
电梯导轨接地 ,每 条不少于两处 。设计时应从柱 内钢筋预 留。
52 53 54 55 56
高低压联合变压器 应就近与防雷相接地 (可 从最近处柱筋预 留 ),测 量接地 电阻值 ,应 ≤4Ω 。 接地
低 压 配 电重 复 接地
检查有否重复接 地和接 地的方法。测量接地 电阻值 ,应 ≤ 10Ω 。 同 M项 。 检查有否 同大楼 防雷地相连 ,并 测量接地 电阻值 。
填写避雷针的露空实际长度 。 安装在建筑物易受雷击 的部位 。 填写具体位 置 :女 儿墙 、屋角 、水塔 、楼梯 、屋顶 、人字屋面的脊的两端等。 建筑物天面避雷针应 与避雷带相互 连接 ,并 成为 电气通路 。连接形式 为 :针 与 带间成弧形搭接 ,不 要成直角。
同 鲳 项。
45 46
安装高度 安装位置 连接形 式
39
项 目
内
容
检 测 栏 填 写 方 法 及 数 据 要 求
40
41
支持卡间距、 高度
规格 材料 、
闭合 环测 试
检查支持卡间距要求 :一 般不大于 l.5m,高 度为 10-1scm。 按实际间距填写 。 “ ” 支持卡应 以 Γ 形式与避雷带牢固焊接 。 要求优先采用镀锌 圆钢 ,规 格 不小于 Φ8,其 次可采用镀锌扁钢 ,规 格为 4× 12。 按实际的材料规格填写 。
15
引下线 间距 引下线利用柱主 筋数 承台与桩主筋连接
16
例如 :利 用 2条 Φ zo 填写利用桩主筋作为引下线的钢筋数 ,并 标出其直径大小。 圆钢作为柱主筋引下线时 ,则 填 :2× ΦzO。 如仅利用柱中一条主筋作为引下 。 线时 ,则 不应小于 Φ10,如 一条引下线 Φ12,则 填 :1× Φ12。
防雷隐蔽手册填写说明
项目
内容
检测栏填写方法及数据要求
时间
填写：承台与桩主筋连接完成的时间
承台类型
填写：高桩承台或低桩承台
15
引下线间距
按防雷类别填写：一类不大于12m，二类不大于18m，三类不大于25m，且边角、拐弯处均应设置引下线。
16
引下线利用柱主筋数
填写：利用主钢筋为引下线的钢筋数，并标出其直径的大小。例如：利用2根Φ12螺纹钢作引下线时，则填2*Φ12螺纹钢。
填写：架空或埋地
61
低压避雷器型号、通流量、阻燃防爆
填写：产品型号、通流量、防爆情况
62
低压线路保护级数
填写：按照实际情况写明分一、二、三、四、五级保护
63
避雷器接地
图例
附上避雷器的大样图。（相当于细节图，其中某一个部位）
9、避雷针
项目
内容
检测栏填写方法及数据要求
避雷针类型
简易避雷针、专设避雷针
44
材料、规格及相关证书
按实际填写
45
安装高度
填写：避雷针的露空实际高度度，如：102m（即避雷针底座距离地面±0的高度）。
46
安装位置
要求安装在建筑物易受雷击的部位。填写：具体位置（女儿墙、屋角、水塔、楼梯、屋顶、人字屋面的脊的两端等）
填写：均压环与引下线柱主筋连接方式，焊接长度，连接数量。
31
预留钢筋焊接
门、窗框的每侧至少应有一条≥Φ8的钢筋用作均压环的引下线，在预留钢筋处的搭接效果良好，填写：门窗接地的预留钢筋，焊接质量，引出长度（实际长度，单位：cm）。
32
窗-环过渡电阻
不填
检测员
检测人员签字
质量情况
防雷安全检查手册
防雷安全检查手册一、前言为了确保我国企业和人民的生命财产安全，预防雷电灾害的发生，根据相关法律法规，制定本防雷安全检查手册。
本手册适用于各类建筑物、构筑物、电力系统、通讯系统、计算机房等场所的防雷安全检查。
请根据实际情况，认真组织防雷安全检查，对检查中发现的问题及时整改，确保防雷安全。
二、检查项目与内容1. 防雷装置检查（1）接地装置- 检查接地体数量、规格、接地电阻值是否符合规范要求。
- 检查接地线是否完好，无断裂、老化现象。
- 检查接地连接点是否牢固，无锈蚀。
（2）避雷针- 检查避雷针是否完好，无生锈、损坏现象。
- 检查避雷针与接地装置的连接是否牢固。
- 检查避雷针的保护范围是否符合规范要求。
（3）避雷带- 检查避雷带是否完好，无断裂、老化现象。
- 检查避雷带与接地装置的连接是否牢固。
- 检查避雷带的设置位置是否符合规范要求。
（4）避雷器- 检查避雷器是否完好，无损坏、老化现象。
- 检查避雷器与接地装置的连接是否牢固。
- 检查避雷器的性能是否符合规范要求。
2. 防雷设施检查（1）防雷器- 检查防雷器是否完好，无损坏、老化现象。
- 检查防雷器与接地装置的连接是否牢固。
- 检查防雷器的性能是否符合规范要求。
（2）防雷接地模块- 检查防雷接地模块是否完好，无损坏、老化现象。
- 检查防雷接地模块与接地装置的连接是否牢固。
（3）防雷间距- 检查各类设备、设施之间的防雷间距是否符合规范要求。
3. 安全管理与检查（1）防雷安全制度- 检查单位是否制定防雷安全制度，并落实到位。
（2）防雷安全教育与培训- 检查单位是否定期进行防雷安全教育和培训，提高员工防雷安全意识。
（3）防雷应急预案- 检查单位是否制定防雷应急预案，并定期组织演练。
三、检查方法与要求1. 检查方法：采用查阅资料、现场查看、测试等方式进行。
2. 检查要求：- 检查人员应具备相关专业知识和技能。
- 检查过程应认真、细致，确保不漏项、不错项。
- 对检查中发现的问题，应及时提出整改意见和要求。
防雷隐蔽手册填写说明

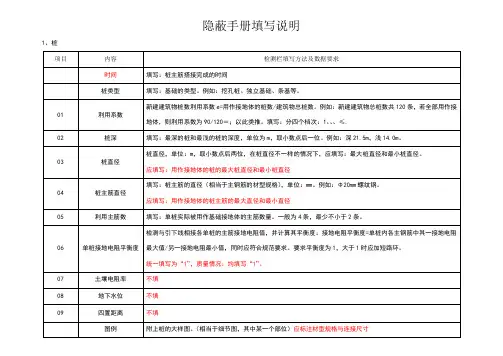

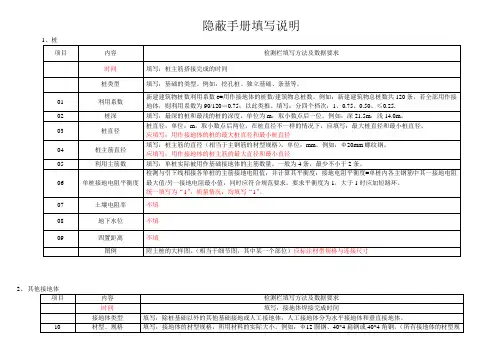

1、桩
项目
内容
检测栏填写方法及数据要求
时间
填写：桩主筋搭接完成的时间
桩类型
填写：基础的类型。例如：挖孔桩、独立基础、条基等。
01
利用系数
新建建筑物桩数利用系数e=用作接地体的桩数/建筑物总桩数。例如：新建建筑物总桩数共120条，若全部用作接地体，则利用系数为90/120＝0.75；以此类推。填写：分四个档次：1、0.75、0.50、≤0.25.
21
地梁间主筋连接
检测地梁与地梁之间的焊接质量，（例如：搭接、跨接），地梁间主筋焊接无交叉。填写：连接方式（例如：单、双面焊），焊接长度（实际长度，单位：cm）。实际连接根数。
22
短路环
填写地梁箍筋间距。一般要求不大于6m。并填写与地梁主筋焊接方式，（例如：搭接、跨接、点焊、绑扎）、焊接长度。
23
预留电气接地
28
间距
填写：引下线间的平面距离，单位：m。
29
利用主筋数
填写：实际被用作引下线的主筋数量。
质量情况
不填
图例
附上引下线的大样图。（相当于细节图，其中某一个部位）应标注材型规格与连接尺寸
6、均压环
项目
内容
检测栏填写方法及数据要求
时间、天气、温度
填写：首层均压环连接的时间。
均压环类型
填写：均压环的材料规格。
7、避雷网格
项目
内容
检测栏填写方法及数据要求
时间、天气、温度
填写：网格连接的时间。
避雷网格类型
填写：避雷网格的材料规格。网格尺寸（m*m），明敷或暗敷。
33
材料、规格
按照防雷类别填写，一类填写：不大于5m*5m或4m*6m。二类填写：不大于10m*10m或8m*12m。三类防雷：不大于20m*20m或16m*24m。并填写材料规格，如：5m*5m、40×4扁钢
重庆市防雷验收手册填写说明
低压配电保护接地
同54项
56
地下供水管道接地
检查有否同大楼防雷接地相连，并测量接地电阻值。
57
地下燃气管道与其它金属管道的距离
地下燃气管道离建筑物基础≥0.7m，离供水管≥0.5m，离排水管≥1.0m，离电缆≥0.5m（以上均指水平距离）。
地下燃气离其他管道或电缆（套管）的垂直距离≥0.15m，强调燃气管道进出口处必须与防雷接地连接，并应有两处接地（应符合GB50028-93表5.3.2-1，2的要求）
24
接地体电阻值
参照设计要求，填写避雷针、带的实测接地电阻值。自然接地体的一般要求＜1Ω或＜4Ω；人工接地体的第一、二类防雷≤10Ω；第三类防雷≤30Ω.
（5）柱筋引下线
项目
内容
检测栏填写方法及数据要求
25
引下线连接
检查引下线连接质量：柱筋引下线选定对角的两条主筋，由承台、地梁至天面与避雷带连接，中间搭接符合要求，搭接处一定要焊接平滑。
13
接地体与引下线主筋连接
检查接地体与引下线桩主筋焊接质量，单边焊接长度应大于12d，双边焊接长度应大于6d，将检查结果填入本栏。
14
接地体埋设方式
检查接地体敷设路径，防直击雷的接地装置应敷设成环形接地体，将检查结果填入本栏。
（3）承台
项目
内容
检测栏填写方法及数据要求
15
引下线间距
按防雷类别填写：一类不大于12米，二类不大于18米，三类不大于25米，且边角、拐弯处均应设置引下线。
21
地梁与地梁之间主筋连接
检查地梁与地梁之间主筋焊接质量，地梁间主筋焊接无交叉。单边焊接长度应大于12d，双边焊接长度应大于6d，连接不少于2根。
22
雷电防护装置定期检测报告填写说明【模板】
雷电防护装置定期检测报告填写说明一、雷电防护装置定期检测报告构成1.定期检测报告检测表分类及说明分为建筑物、数据中心、加油（气）站、油（气）库、金属储罐、危化品场所和输气管道等七类雷电防护装置检测表，每套检测表应搭配一套接地（过渡）电阻测试表（附表a）和浪涌保护器性能参数测试表（附表b），用于填写相应接地（过渡）电阻测试结果和浪涌保护器性能参数测试结果，可增加附表页。
其中，油（气）库雷电防护装置检测表包括单体(主要是装卸区建构筑物、泵房等)、储罐（罐区金属储罐）两类子检测表和续表2（指检测表的第二个续表），每个单体/储罐一份子检测表，可根据实际情况增加子检测表数量。
当受检项目存在多个单体或储罐时，应按顺序先将受检单体/储罐子检测表逐一填写后，再与续表2和附表a、附表b组合成一份完整的油（气）库检测表。
危化品场所雷电防护装置检测表包括厂房/房屋(主要是化工企业火灾危险性分类为甲类、乙类的厂房、车间、仓库等)、化工户外装置（高大、耸立(坐地)的生产设备，通过框架或支架安置在高处的生产设备和引向火炬的主管道等）两类子检测表和续表2（指检测表的第二个续表），每个厂房/房屋或户外装置一份子检测表，可根据实际情况增加子检测表数量。
当受检项目存在多个厂房/房屋或户外装置时，应按顺序先将受检厂房/房屋或户外装置子检测表逐一填写后，再与续表2和附表a、附表b 组合成一份完整的危化品场所检测表。
2.定期检测报告的组成定期检测报告一般包含封面、注意事项、总表、综述表、平面示意图、单体项目检测表和附表等，其中不同检测项目根据所含雷电防护装置类别灵活选用分类检测表分别检测（表1）。
表1 雷电防护装置定期检测表内容选择参考注：★表示该检测对象雷电防护装置定期检测表为必选项，☆表示为可选项，×表示为不需要的选项。
3.检测报告归档内容定期检测技术档案一般包括定期检测报告、原始记录表、检测合同、整改意见书及复检报告（未涉及整改除外）等。
