静水压水压试验工作报告
河南省南水北调受水区
周口供水配套工程施工九标段
输水管道静水压试验成果报告
山东菏泽黄河工程局南水北调受水区
周口供水配套工程施工九标项目经理部
2016年11月16日
1．工程概况
周口供水配套工程共布置输水线路3条，均为有压重力流输水线路，管线总长66.11km，输水流量为4.3m3/s。
输水线路沿线共布置穿越工程48座，其中穿河渠11座，公路31座，铁路6座。
设置阀井174座，镇墩220个。
本标段位于周口市境内，起点为亿星集团门口、干线桩号136+600.000，终点为穿越淮周铁路东侧、干线桩号140+220.00处。
该标段管线长3.62km，管径为DN1600，管材为PCCP管。
建筑物4座：穿中原路顶管工程1处；穿莲花路顶管工程1处；穿交通路顶管工程1处；穿军用光缆顶管工程1处；阀井镇墩及设备安装等。
2．静水压试验方案
2.1 试验段划分
2.2 试验段压力
各试验段试验压力值表
2.3 试验流程
（一）注水
试验前各项工作准备就绪，报请现场试验小组验收，经现场试验小组批准后，方可进行管道充水工作。
充水水源试验段地下水（Ⅲ类）水源，在既定阀井处安装流量计控制注水流量，以较慢速度进行，注水流速在0.3 m/s之内，以减少余留空气量及水锤压力。
充水过程及注意事项：（1）充水前关闭放空阀，打开试验段内蝶阀和所有的排气阀。
（2）充水时，充水速度一定要缓慢，充满水后，用试压泵向管内注水。
（3）管道注满水时将置于管段内排气阀排气孔全部打开，进行排气，如排气不良，应重新进行排气，排出的水流中不得带有气泡，水流连续，速度均匀时，表明气已排净。
（4）充水完成后，关闭注水口及阀门，逐个检查各个阀井及沿线管道是否存在漏水现象。
（5）每个阀井处安排专人把守，随时开关阀门，确保充水安全。
（二）管道浸泡
试验管段灌满水后，宜在不大于工作压力条件下充分浸泡后再进行水压试验，浸泡时间不少于72小时。
（三）水压试验具体步骤
1、管道浸泡完成后即可进行水压试验，开始水压试验时，先进行预试压，利用试验段加压点加压泵将管道内水压缓缓地升至试验压力，采取逐步缓慢分级升压，每次升压以0.1MPa为宜。
2、每升一级后稳压不少于15分钟，分级升压过程中，每升一级应检查闸阀、管身及接口，无异常现象时再继续升压。
3、升压过程中，发现弹簧压力计表针摆动、不稳，且升压较慢时，应重新排气后再升压。
4、试压
预试压阶段：升压试验时，采取逐步缓慢分级升压，将管道内水压缓缓地升至试验压力，并稳压30min，期间如有压力下降可注水补压，但不得高于试验压力；检查管道接口、配件等处有无漏水、损坏现象；有漏水、损坏现象时应及时停止试压，查明原因并采取相应措施后重新试压。
主试压阶段：缓慢升级加压达到试验压力，停止注水补压，稳压15min后，压力下降不超过0.03MPa时，将试验压力降至工作压力并保持恒压30min，进行外观检查若无漏水现象，则水压试验合格。
5、检查管道接口、配件等处有无漏水、损坏现象；有漏水、损坏现象时应及时停止试压，查明原因并采取相应措施后重新试压。
6、管道水压试验合格后，缓慢打开加压泵处的阀门卸除管道内压力。
（四）排水
紧急排水预案：
水疏导路线优先从排空阀井排空；还可以采用备用汽油泵从空气阀井排至附近的水沟等低洼处。
试验管段沿线备足排水泵及排水管道，管道铺设至计划退水通道边缘及试验段低洼处应急退水区，排水条件具备，出路畅通；在排水处准备2台发电机、10台水泵做应急备用，电源引接已完成。
静压水试验完成后，管道内的无压水暂不排出。
3. 水压试验成果
桩号135+389.884至140+378.993，试验压力1.2Mpa，加压至试验压力稳压15min，压力下降值为0，再降至工作压力稳压30min，无漏水现象，符合《输水管道静水压试验专题报告》中相关试验检验标准要求，静水压试验合格。
结论
该标段管道静水压试验合格
4.附件
附表：表1 管道注水法试验记录表
表2 静水压试验（充水阶段）阀井质量检查记录表
表7 静水压试验（充水阶段）管线巡查记录表
表8 静水压试验（提水阶段）阀井巡查记录表
表9 静水压试验（提水阶段）管线巡查记录表
表10施工现场排查确认单。
水压试验报告
水压试验报告一、实验目的。
本次实验旨在对水压进行测试，以验证水压的实际情况，为相关工程和设备的设计和使用提供参考依据。
二、实验设备和材料。
1. 实验设备，水压测试仪、水泵、压力表、管道连接件等。
2. 实验材料，清水、试验用管道等。
三、实验过程。
1. 连接实验设备，将水泵、压力表和管道连接件组装好，确保连接牢固。
2. 注水，将清水注入试验管道，直至管道内充满水。
3. 启动水泵，启动水泵，使水流通过管道，增加管道内的水压。
4. 测量压力，利用压力表对管道内的水压进行实时监测，并记录数据。
5. 停止水泵，当达到预定的实验压力后，停止水泵工作，保持管道内的水压稳定。
6. 记录数据，记录实验过程中的压力变化情况，包括最大压力、稳定压力等。
四、实验结果与分析。
根据实验数据统计和分析，得出以下结论：1. 实验中最大水压为XMPa，稳定水压为YMPa。
2. 在不同流量条件下，水压的变化情况如何。
3. 对比实验结果与设计要求，分析是否符合要求，以及存在的差异和原因。
五、实验结论。
根据实验结果和分析，得出结论：1. 实验中所测得的水压符合设计要求，可以满足相关工程和设备的使用需要。
2. 针对实验中出现的差异和原因，提出相应的改进和优化建议。
六、实验注意事项。
1. 在进行实验时，应严格按照操作规程进行，确保安全。
2. 实验设备和材料的选择和使用应符合相关标准和要求，保证实验结果的准确性和可靠性。
3. 实验过程中应及时记录数据，并进行有效的分析和总结。
七、实验总结。
通过本次水压试验，我们对水压的实际情况有了更深入的了解，为相关工程和设备的设计和使用提供了重要参考依据。
同时，也为今后的实验工作提供了宝贵经验。
八、参考文献。
1. XXX标准规范。
2. XXX技术手册。
以上为本次水压试验报告的全部内容，如有不足之处，欢迎指正和建议。
35mpa水压试验报告
35mpa水压试验报告
对于一个报告，需要有更多的背景信息，以及测试的目的，结果，结论等等。
以下为35mpa水压试验的一个可能的报告：
测试目的：
本次测试旨在检测水管道在35mpa的压力下，是否具有足够的强度和密封性能，以满足使用要求。
测试时间和地点：
测试时间：2021年1月1日至1月3日
测试地点：A市某水处理厂
测试设备和工具：
1.35mpa的压力测试设备
2.测厚仪
3.截止阀
4.水表
测试过程：
测试之前，我们先对水管道进行了全面的检查，包括检查管道的连接部位，以下是我们检查管道的一些细节：
1.检查管道连接部位的密封性，如是否有漏洞，裂缝等。
2.检查管道的内径和外径，测量管道的厚度。
3.检查管道连接处使用的部件是否能够承受35mpa的压力。
4.安装截止阀和水表。
在检查中没有发现任何问题后，开始进行水压试验。
我们使用35mpa的压力测试设备对管道进行了测试，并记录了下来每个时间点的压力值和表计读数。
测试完成后，我们将截止阀关闭，并排空管道。
测试结果：
经过三天的测试，我们得到了以下结果：
1.从测试开始到测试结束，管道保持良好的密封性能。
2.管道的厚度满足要求，未发现管道的腐蚀和破损。
3.测试过程中，管道对35mpa的压力表现出良好的承载能力，未出现渗漏、断裂等情况。
结论：
本次35mpa水压试验表明，该水管道具备良好的强度和密封性能，能够满足使用要求。
在今后的使用中，需要定期检查管道的连接部位和管道的强度和密封性能，以确保管道能够长期安全使用。
水压试验报告范文
水压试验报告范文一、实验目的：1.了解水压试验的原理和方法；2.掌握水压试验仪器的使用技巧；3.观察水压试验现象，分析其原因；4.探究水压试验在实际工程中的应用。
二、实验仪器和材料：1.压力表；2.水泵；3.管道系统。
三、实验原理：水压试验是指在水管道系统中，通过加水压力使管道系统达到一定的背压，观察管道是否漏水和压力是否下降的一种试验。
四、实验步骤：1.打开水泵，将水灌入管道系统，直至压力达到设定值；2.观察压力表的读数，记录下来；3.观察管道系统是否有明显的漏水迹象，记录下来；4.保持压力持续一段时间，观察压力是否下降，记录下来。
五、实验结果：在本次实验中，我们将水泵与管道连接好，并打开水泵，将水灌入管道系统。
压力表显示的压力数值在一开始为0，随着水的注入逐渐上升。
当压力达到设定值后，我们观察到管道系统没有明显的漏水迹象，并且保持一段时间后，压力也没有下降。
六、实验分析：根据实验结果，我们可以初步得出以下结论：1.管道系统在该压力下没有漏水现象，说明管道系统密封性良好；2.在保持一段时间后，压力没有下降，说明管道系统的稳定性较高；3.实验中所用的水泵和压力表运行正常，具有较高的测量精确度。
七、实验误差：1.由于实验中使用的压力表并非精密仪器，在测量过程中可能存在一定的误差；2.实验中所用的水泵输出的水流可能存在一定的波动，造成压力的不稳定，从而影响实验结果。
八、实验总结：通过本次水压试验，我们了解并掌握了水压试验的原理和方法，并通过实际操作熟悉了水泵和压力表的使用技巧。
同时，我们也观察到了水压试验中的现象和结果，并对实验结果进行了分析。
水压试验在实际工程中具有重要的应用价值，能够帮助我们判断管道系统的密封性和稳定性，以确保工程的安全和正常运行。
在今后的学习和实际工作中，我们会继续深入研究水压试验的相关知识，并加强对仪器设备的熟悉和操作技能。

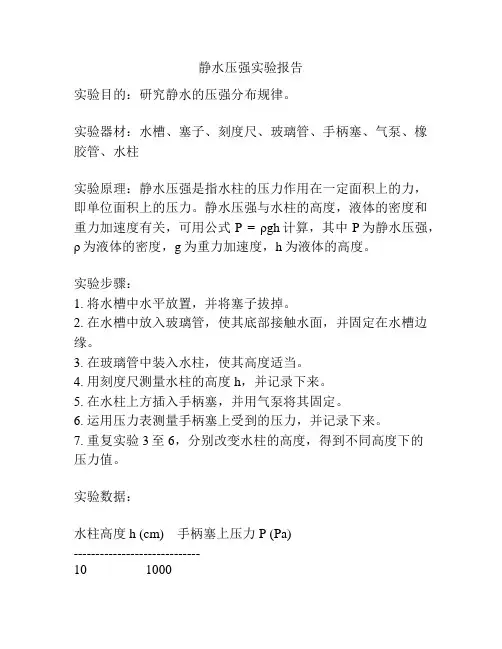

静水压强实验报告
静水压强实验报告
实验目的：研究静水的压强分布规律。
实验器材：水槽、塞子、刻度尺、玻璃管、手柄塞、气泵、橡胶管、水柱
实验原理：静水压强是指水柱的压力作用在一定面积上的力，即单位面积上的压力。
静水压强与水柱的高度，液体的密度和重力加速度有关，可用公式P = ρgh计算，其中P为静水压强，ρ为液体的密度，g为重力加速度，h为液体的高度。
实验步骤：
1. 将水槽中水平放置，并将塞子拔掉。
2. 在水槽中放入玻璃管，使其底部接触水面，并固定在水槽边缘。
3. 在玻璃管中装入水柱，使其高度适当。
4. 用刻度尺测量水柱的高度h，并记录下来。
5. 在水柱上方插入手柄塞，并用气泵将其固定。
6. 运用压力表测量手柄塞上受到的压力，并记录下来。
7. 重复实验3至6，分别改变水柱的高度，得到不同高度下的
压力值。
实验数据：
水柱高度h (cm) 手柄塞上压力P (Pa)
-----------------------------
10 1000
20 2000
30 3000
40 4000
50 5000
实验结果分析：根据实验数据，可以计算得到水柱高度与静水压强的关系，绘制压强-高度的图形。
根据实验结果可以得出
结论，当水柱的高度增加时，静水压强也随之增加，并且压强与高度之间呈线性关系。
实验结论：静水压强与水柱的高度成正比，当水柱高度增加时，静水压强也随之增加。
该实验结果验证了静水压强与水柱高度之间的关系。
平面静水总压力实验报告
平面静水总压力实验报告实验报告题目：平面静水总压力实验报告引言：随着现代工业技术的快速发展，液压和气压技术已经被广泛应用于各行各业，而压力是液压和气压领域中一个非常关键的概念。
平面静水总压力实验是研究压力的重要实验之一，本次实验旨在通过对平面静水的实验，研究其总压力的大小和影响因素。
实验目的：1.了解压力的概念和计算公式2.探究平面静水的总压力大小与水深和液体的密度之间的关系3.熟悉实验仪器的使用和实验操作流程实验原理：平面静水是指液体在一个稳定的平面内形成的静止状态。
在平面静水状态下，液体的压力与液体表面的高度呈正相关关系。
假设水深为h，水的密度为ρ，则液体所受的压力p可以表示为：p=ρgh其中，g为地球重力加速度。
实验材料和仪器：1.实验用水2.实验设备：包含有液位计、U 型压力管、转换器等。
实验步骤：1.连接实验装置，填充实验设备中的水，确保水面平整稳定，读取液位计上的实验所需数据。
2.打开转换器，读出U型压力管中的固定压力和变化压力值。
3.记录相应的数据，根据原理公式计算出液体所受的压力4.重复以上三个步骤，得到一系列不同高度下的压力值和液位差值，从而得出总压力的变化趋势。
实验结果：通过实验我们得到了不同高度下的液体所受压力的数值。
对实验数据进行数据分析，我们可以得到以下结论：1.平面静水的压力与水深和液体密度呈正相关关系。
2.增加液体的密度可以增加平面静水的压力。
3.平面静水压力大小受到水深和重力加速度的影响，总压力随着深度增加而增加。
结论：本次实验得到了关于平面静水压力的几个结论，通过对实验数据的记录和分析，我们得出了平面静水总压力受到水深和液体密度的影响，同时受到重力加速度所控制的结论。
同时，我们也对实验工艺和数据处理方法进行了熟悉和掌握，进一步提高了实验能力。

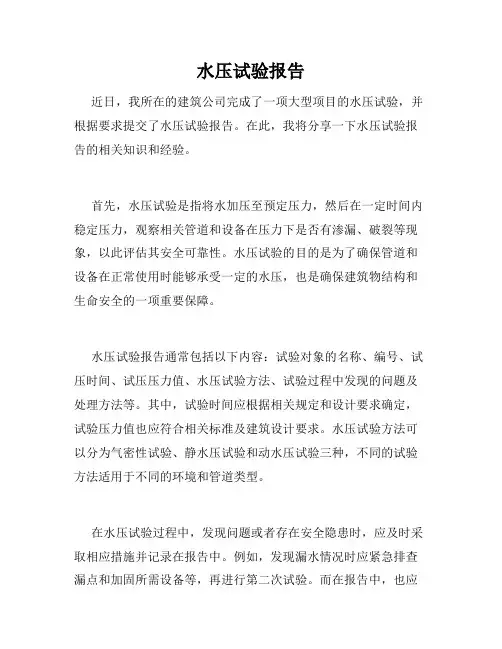

水压试验报告
水压试验报告近日，我所在的建筑公司完成了一项大型项目的水压试验，并根据要求提交了水压试验报告。
在此，我将分享一下水压试验报告的相关知识和经验。
首先，水压试验是指将水加压至预定压力，然后在一定时间内稳定压力，观察相关管道和设备在压力下是否有渗漏、破裂等现象，以此评估其安全可靠性。
水压试验的目的是为了确保管道和设备在正常使用时能够承受一定的水压，也是确保建筑物结构和生命安全的一项重要保障。
水压试验报告通常包括以下内容：试验对象的名称、编号、试压时间、试压压力值、水压试验方法、试验过程中发现的问题及处理方法等。
其中，试验时间应根据相关规定和设计要求确定，试验压力值也应符合相关标准及建筑设计要求。
水压试验方法可以分为气密性试验、静水压试验和动水压试验三种，不同的试验方法适用于不同的环境和管道类型。
在水压试验过程中，发现问题或者存在安全隐患时，应及时采取相应措施并记录在报告中。
例如，发现漏水情况时应紧急排查漏点和加固所需设备等，再进行第二次试验。
而在报告中，也应详细描述所采取的安全措施和处理方法，并提出审批或者验收意见。
除了以上内容，水压试验报告还应注明试压人员、检查人员、监管人员、签署时间、盖章等信息，以保证报告的真实性和合法性。
水压试验报告的重要性不言而喻。
合格的水压试验报告能够帮助建筑公司和施工单位判断管道和设备是否符合要求，保障其正常使用和运行的安全可靠性，同时也能为政府部门和社会公众提供有关建筑安全和环境保护的参考信息，应用广泛。
最后，我想强调的是，水压试验报告不仅仅是一份文件，更是建筑安全和环境保护的重要保障措施之一。
我们应该认真对待每一份水压试验报告，为建筑和社会的发展提供有力的支撑和保障。
静水压强实验报告
静水压强实验报告实验目的：本实验旨在探究液体静水压强与液体高度、液体密度及重力加速度等因素之间的关系。
实验原理：液体所受到的压力称为液压，液体对容器壁的压力称为静水压强。
液体中某一点的静水压强与该点的深度成正比，与液体密度及重力加速度成正比。
公式为：P = ρgh，其中P表示静水压强，ρ表示液体的密度，g表示重力加速度，h表示液体的高度。
实验器材：1. 液体容器：透明的圆柱形容器2. 静水压强计：用于测量液体的静水压强3. 液体：可以选择水或其他无色透明液体4. 标尺：用于测量液体的高度5. 实验平台：用于将实验器材固定在一起实验步骤：1. 将液体容器放在实验平台上，并固定好。
2. 将液体倒入容器中，使其高度适中，不要超过容器的高度。
3. 将静水压强计插入液体中，确保其完全浸入。
4. 读取静水压强计的读数，并记录下来。
5. 使用标尺测量液体的高度，并记录下来。
6. 重复以上步骤，改变液体的高度，记录对应的静水压强计读数和液体高度。
7. 将实验数据整理并计算静水压强。
8. 根据计算结果绘制静水压强与液体高度的关系图。
实验数据处理：1. 根据实验记录的数据，计算每组实验的静水压强值。
2. 绘制静水压强与液体高度的关系图。
3. 分析实验结果，探究静水压强与液体高度、液体密度及重力加速度之间的关系。
实验结果分析：根据实验数据处理得出的结果，在静水条件下，液体的静水压强与液体高度成正比，与液体密度及重力加速度成正比。
即静水压强P = ρgh。
不同液体的静水压强相同液体高度的静水压强不同，与液体密度有关。
静水压强实验报告
静水压强实验报告引言：静水压强是指水体在静止状态下对物体所产生的压力。
在工程学、物理学和生物学等领域，我们经常会遇到静水压强的概念。
本实验旨在通过实际操作，观察和测量静水压强的变化规律，以加深对静水压强的理解。
实验背景：静水压强是由重力引起的，与所放物体的形状和所处的深度有关。
根据压力定义，压强等于力除以面积。
在静水中，压强只与水的密度、重力加速度以及深度有关，与容器形状、装载条件等无关。
实验中我们将通过测量不同深度下的压强值，验证这一观点，并研究压强与深度的关系。
实验准备：实验所需材料包括透明的塑料容器、刻度尺、水桶、水银压力计和水。
先清洗塑料容器，确保内壁干净，然后填充足够的水，准备好其他实验设备。
实验步骤：1. 将塑料容器放在平稳的桌面上。
2. 使用刻度尺测量容器的高度，并记录下来。
3. 在容器的底部放置水银压力计，确保其与塑料容器底部紧密贴合。
4. 缓慢注水，同时观察水银压力计上的读数。
5. 当注水到水面接触到压力计刻度0时，停止注水。
6. 重复步骤4和5，每次注水增加一定深度，至少5次，记录下每次的压力计读数。
7. 将实验数据整理并绘制图表，分析压力与深度的关系。
实验结果与分析：根据实验数据，我们得到了不同深度下的压力计读数。
通过整理数据并绘制图表，我们可以看到随着深度增加，压力计的读数也相应增加。
这一结果符合我们的预期，表明压强与深度有正相关的关系。
根据实验结果绘制的图表，我们可以观察到以下特点：1. 当深度增加时，压力的增加幅度呈指数衰减。
也就是说，刚开始深度增加时，压力增加较快，但随着深度进一步增加，压力增加的速度减慢。
2. 在同一深度下，压强的数值相同。
这是因为重力对水的压力是均匀的，在同一深度处的压强是相等的。
3. 随着深度的增加，压强的变化越来越小。
这是因为随着深度增加，所受压力的面积也在增大，导致单位面积上的压力减小。
实验结论：通过本实验，我们验证了静水压强与深度的关系，得到的实验结果与理论预期相一致。
水压试验报告
水压试验报告水压试验是一项用于检测水压容器和管道系统的有效方法。
该测试旨在确保设备的承压能力和密封性能符合相关标准和要求。
本文将分析水压试验的目的、步骤和结果以及其在实际工程中的应用。
一、水压试验的目的水压试验被广泛应用于建筑、化工、能源等领域，其主要目的有两个方面。
首先，水压试验用于验证设备的承压能力。
通过增加设备内部的压力，可以测试设备在运行时所承受的最大压力，以确保其安全可靠。
其次，水压试验还用于检测设备的密封性能。
通过加压并观察设备是否有漏水现象，可以评估设备的密封性能，避免因泄漏而引发的安全隐患。
二、水压试验的步骤水压试验通常包括以下几个步骤：准备依据、安装设备、加压测试和清理工作。
首先，准备依据是水压试验的基本前提。
这通常包括相关的标准、规范和技术文件，如国家标准、行业标准或设计文件等。
在进行水压试验前，需要对这些依据有一个清晰的了解，并进行相应的准备工作。
其次，安装设备是水压试验中的重要环节。
在进行试验前，需要将待测试的水压容器或管道系统按照设计要求进行正确安装，包括连接管道、安装阀门和密封件等。
设备安装的质量和正确性对水压试验的结果至关重要。
接下来，是加压测试阶段。
在设备安装完毕后，需要逐渐增加内部压力，并维持一定时间，以观察设备的变形情况和是否有泄漏现象。
通常，加压测试的压力会超过设备设计压力的1.5倍，以确保设备的安全性。
在测试过程中，需要监测压力变化并记录相应的数据。
最后，进行清理工作是水压试验的收尾工作。
清理工作包括排除设备内部的余压、放空管道中的水和清理现场等。
这一步骤是为了确保设备的下一次使用和避免因未处理的水压试验现象导致的不良后果。
三、水压试验的结果与应用水压试验的结果通常包括两个方面：设备的承压能力和密封性能。
针对设备的承压能力，如果压力在规定的时间内无明显下降，说明设备具有较好的承压能力。
如果存在压力下降现象，则需要进一步检查设备是否存在泄漏。
对于设备的密封性能，如果在测试过程中未出现明显的漏水现象，则说明设备具备较好的密封性能。
黄河南输水管道静水压试验专题报告(审查后修改2014.07.15)
按照国务院南水北调建委会确定的建设目标，南水北调中线总干 渠工程将于2013年完工，2014年汛后通水。供水配套工程上接总干渠， 下连城市水厂，担负着承上启下的输水任务，是南水北调工程在我省 发挥效益的关键。为落实省政府提出的我省供水配套工程必须在2011 年4月开工建设的要求，我公司依据《可研报告》批复投资，先行编制 了《河南省南水北调受水区供水配套工程许昌18号分水口门供水工程
参照 12 号分水口门、35 号分水口门输水管线静水压试验方案研
3
河南省南水北调受水区黄河南供水配套工程输水管道静水压试验方案
前言
究，平顶山市南水北调配套工程建设管理局、鹤壁市南水北调中线工 程建设管理局分别于 2014 年 4 月 30 日~5 月 27 号、4 月 20 日~28 日， 组织相关参建单位对 11 号分水口门输水管道、35 号分水口门输水管道 桩号 K6+460~K10+060 管段进行了静水压试验，试验长度分别为 21.88km、3.6km，试验管材均为 PCCP，管径分别为 DN1400、DN3000， 最大试验压力分别达到 0.4MPa、0.3 MPa，均试验成功。据此，河南省 南水北调中线工程建设管理局再次委托我公司和黄河勘测规划设计公 司，在总结 11 号口门、35 号口门输水管线静水压试验成功经验的基础 上，分别编制黄河南、北静水压试验方案，以指导黄河南、北配套工 程全线静水压试验。接到任务后，我公司立即组织项目组成员，根据 黄河南 6 个省辖市供水配套工程建设实际情况，于 2014 年 6 月 30 日 编制完成了《河南省南水北调受水区黄河南供水配套工程输水管道静 水压试验专题报告》（以下简称《专题报告》）。2014 年 7 月 11 日，河 南省南水北调中线工程建设管理局在郑州组织召开会议，对静水压试 验《专题报告》进行了审查，我公司按照专家意见修改后，于 2014 年 7 月 14 日编制完成了《专题报告》（审定稿）。
