无尘车间设计方案的节能设计

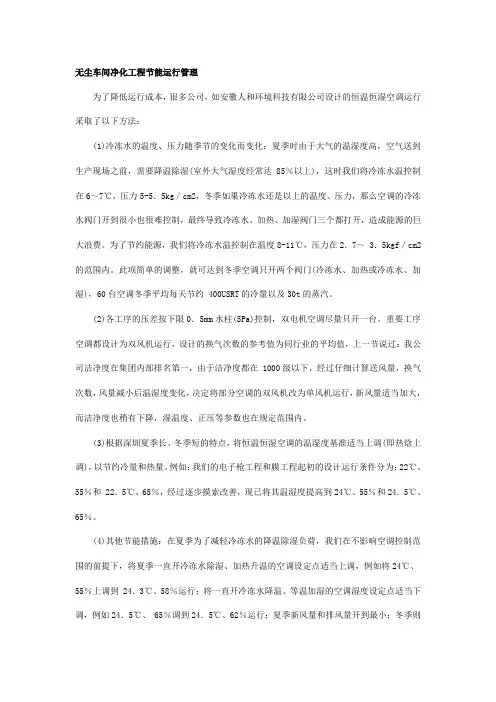

无尘车间净化工程节能运行管理
无尘车间净化工程节能运行管理为了降低运行成本，很多公司，如安徽人和环境科技有限公司设计的恒温恒湿空调运行采取了以下方法：(1)冷冻水的温度、压力随季节的变化而变化；夏季时由于大气的温湿度高，空气送到生产现场之前，需要降温除湿(室外大气湿度经常达 85％以上)，这时我们将冷冻水温控制在6～7℃，压力5-5．5kg／cm2，冬季如果冷冻水还是以上的温度、压力，那么空调的冷冻水阀门开到很小也很难控制，最终导致冷冻水、加热、加湿阀门三个都打开，造成能源的巨大浪费。
为了节约能源，我们将冷冻水温控制在温度8-11℃，压力在2．7～ 3．5kgf／cm2的范围内。
此项简单的调整，就可达到冬季空调只开两个阀门(冷冻水、加热或冷冻水、加湿)，60台空调冬季平均每天节约 400USRT的冷量以及30t的蒸汽。
(2)各工序的压差按下限0．5mm水柱(5Pa)控制，双电机空调尽量只开一台。
重要工序空调都设计为双风机运行，设计的换气次数的参考值为同行业的平均值，上一节说过：我公司洁净度在集团内部排名第一，由于洁净度都在 1000级以下，经过仔细计算送风量，换气次数，风量减小后温湿度变化，决定将部分空调的双风机改为单风机运行，新风量适当加大，而洁净度也稍有下降，湿温度、正压等参数也在规定范围内。
(3)根据深圳夏季长、冬季短的特点，将恒温恒湿空调的温湿度基准适当上调(即热焓上调)，以节约冷量和热量。
例如：我们的电子枪工程和膜工程起初的设计运行条件分为：22℃、55％和 22．5℃、65％，经过逐步摸索改善，现已将其温湿度提高到24℃、55％和24．5℃、65％。
(4)其他节能措施：在夏季为了减轻冷冻水的降温除湿负荷，我们在不影响空调控制范围的前提下，将夏季一直开冷冻水除湿、加热升温的空调设定点适当上调，例如将24℃、55％上调到 24．3℃、58％运行；将一直开冷冻水降温、等温加湿的空调湿度设定点适当下调，例如24．5℃、 65％调到24．5℃、62％运行；夏季新风量和排风量开到最小；冬季则在空调许可的情况下将新风量和排风量开到最大。
洁净室节能措施
洁净室节能措施随着科技的发展，洁净室在许多领域中的应用越来越广泛，其重要性也逐渐凸显出来。
洁净室为保证特定的工作环境而设计，必须保持高度的洁净度和稳定的温湿度等环境参数。
但是，洁净室的能耗较高，对环保造成了一定的负担，因此对洁净室进行节能便显得尤为重要。
本文将介绍一些洁净室节能措施。
一、空气循环体系优化洁净室中的空气循环体系是保持洁净度、控制环境温度和湿度的重要部分。
在此体系中，空气过滤设备是关键。
提高空气过滤设备的过滤效率、降低空气流速和减少换气频率等措施可以有效地减少洁净室的空气负荷和节能。
二、照明系统节能洁净室照明需要满足照度和色温的要求，并且尽可能不产生灰尘和热量。
采用LED灯具可以有效地解决这个问题。
LED灯具具有高光效、低热量、长使用寿命等特点，可以减少能源消耗。
三、控制设备的能耗在洁净室内，许多设备的能耗是大量的。
因此，控制这些设备的使用时间和功率可以节约大量能源。
例如，在不使用的时候关闭设备，将空调温度尽量调低等措施可以有效地减少洁净室的能耗。
四、设备维护和管理经常进行设备维护和管理是减少洁净室能耗的重要因素。
定期更换过滤媒介和保养设备可以确保设备的正常工作，并降低设备的故障概率，减少能源浪费。
五、在进入洁净室之前进行适当安全措施的教育在进入洁净室前，所有人员必须经过特殊培训和教育。
这些培训和教育一方面是为了确保人员的安全，另一方面也是为了确保使用设备的最佳性能。
在洁净室的运行中，避免不必要的浪费，提高设备的工作效率，可以有效地减少能源消耗。
综上所述，洁净室的节能措施包括优化空气循环体系、照明系统节能、控制设备的能耗、设备维护和管理以及在进入洁净室之前进行适当的培训和教育。
通过采取这些措施，可以有效地降低洁净室的能耗，保障产品质量的同时也可降低环境负担，实现绿色洁净生产。
无尘厂房车间施工方案设计
无尘厂房车间施工方案设计1. 引言无尘厂房车间是一种特殊的工业场所，用于生产对环境要求较高的产品，如电子元器件、医疗器械等。
无尘车间的施工方案设计十分关键，直接影响车间的无尘性能和生产效率。
本文将提供一份无尘厂房车间施工方案设计，帮助项目组合理规划无尘车间的施工工艺和流程。
2. 环境分析在设计无尘厂房车间的施工方案前，首先需要进行环境分析，了解车间的具体要求和限制。
以下是一些常见的环境分析项：•温度要求：根据不同的产品和生产工艺，无尘车间的温度要求可能各不相同。
需在施工方案中合理规划空调系统和温度控制设备。
•湿度要求：一些产品对湿度要求较高，需在施工方案中考虑湿度控制设备和隔气材料。
•通风要求：无尘车间通常需要具备良好的通风系统，以保持空气质量和排除有害气体。
•静电控制：在一些特殊的生产场景中，静电的积聚会对产品质量造成影响。
施工方案需考虑静电控制的措施。
3. 布局和设计无尘厂房车间的布局和设计是施工方案设计的关键部分，以下是一些建议和要点：3.1. 空间分区根据不同的工艺流程和无尘等级要求，车间可分为不同的区域，如原料存储区、生产区、成品存储区等。
建议在施工方案中对车间进行合理的空间分区规划，确保各个区域之间的流动性和无尘等级的控制。
3.2. 墙壁和天花板车间的墙壁和天花板是无尘性能的重要因素。
建议在施工方案中使用无尘材料，如不锈钢板、铝合金板等，且保证墙壁和天花板的表面平整度和密封性。
3.3. 地面车间地面的施工也是无尘性能的关键因素。
建议在施工方案中使用无尘地面材料，如环氧地坪等，且保证地面的平整度和密封性。
3.4. 布局优化在施工方案中，需要考虑设备和工作区域的布局优化，以实现工作流程的最佳化。
此外，还需考虑人员流动、清洁设备的摆放位置等因素，以提高生产效率和无尘性能。
3.5. 照明设计合理的照明设计能够提高工作效率和工作环境的舒适度。
建议在施工方案中考虑车间的照明需求，并选择适合无尘车间的照明设备。

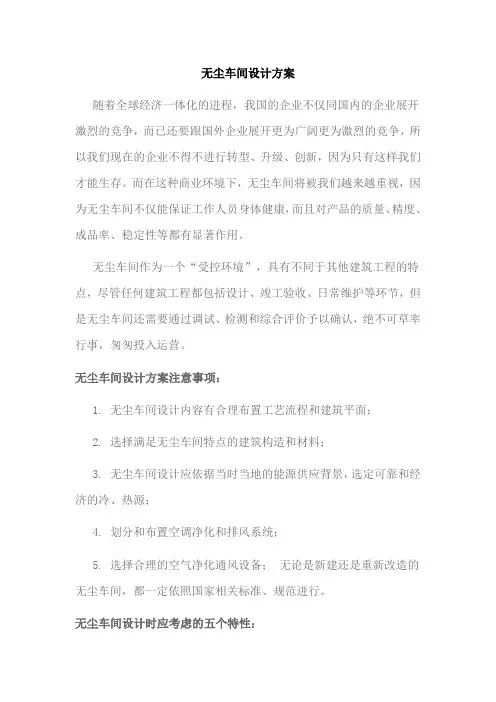

无尘车间设计方案
无尘车间设计方案随着全球经济一体化的进程，我国的企业不仅同国内的企业展开激烈的竞争，而已还要跟国外企业展开更为广阔更为激烈的竞争，所以我们现在的企业不得不进行转型、升级、创新，因为只有这样我们才能生存。
而在这种商业环境下，无尘车间将被我们越来越重视，因为无尘车间不仅能保证工作人员身体健康，而且对产品的质量、精度、成品率、稳定性等都有显著作用。
无尘车间作为一个“受控环境”，具有不同于其他建筑工程的特点，尽管任何建筑工程都包括设计、竣工验收、日常维护等环节，但是无尘车间还需要通过调试、检测和综合评价予以确认，绝不可草率行事，匆匆投入运营。
无尘车间设计方案注意事项：1. 无尘车间设计内容有合理布置工艺流程和建筑平面；2. 选择满足无尘车间特点的建筑构造和材料；3. 无尘车间设计应依据当时当地的能源供应背景，选定可靠和经济的冷、热源；4. 划分和布置空调净化和排风系统；5. 选择合理的空气净化通风设备；无论是新建还是重新改造的无尘车间，都一定依照国家相关标准、规范进行。
无尘车间设计时应考虑的五个特性：（1）耐久性：无尘车间要有符合环境、无尘车间内部的清洗溶液及振动、设备、空气过滤系统的耐久材料。
而耐久性，同时也依赖无尘车间等级来建造。
半导体倾向选择铝，基于它的耐久性，然而，它不是便宜的物质。
（2）清洗：在制药和生物工学工业，无尘车间的墙壁需要有容易被清洗和擦拭，直到防止滤过性病毒或细菌的污染之特性。
在市场，清洗真正地是一个最重要的企业。
（3）适应性：一些厂商认为适应性可节省一笔金钱，而适应性意指系统可任意移动或改变而不会招致极大的损失。
拥有者和设计者的能力为改变的关键，所以他们从不将最初的设计定型。
（4）维护性：对无尘车间而言，较严格要求的部分为地板、天花板，以及墙壁的部分。
至于维修的问题，对材料的选择是否容易清洁性及维修性都应有其优先级。
在应用力面、天花板、地板及墙壁三者之中最重要的为天花板，其包含HEPA及ULPA等滤网，其可过滤掉房间的微粒子，且其常会因各个不同的需要，便其分开来，供应各个不同区域的小房间，曾有人说：若建造之预算因某种原因被限制，除了少数的小钱外，其天花板将趋于更贵的地步，其实天花板是一个颇复杂的系统其必须严格地过滤粒子，故其设计必须精确。

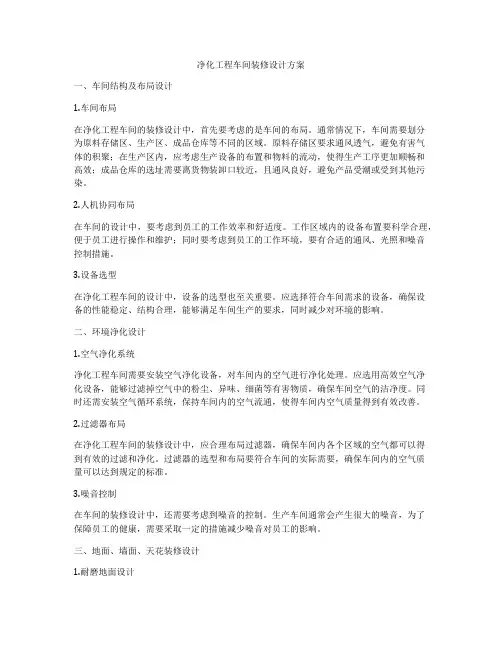

净化工程车间装修设计方案
净化工程车间装修设计方案一、车间结构及布局设计1.车间布局在净化工程车间的装修设计中，首先要考虑的是车间的布局。
通常情况下，车间需要划分为原料存储区、生产区、成品仓库等不同的区域。
原料存储区要求通风透气，避免有害气体的积聚；在生产区内，应考虑生产设备的布置和物料的流动，使得生产工序更加顺畅和高效；成品仓库的选址需要离货物装卸口较近，且通风良好，避免产品受潮或受到其他污染。
2.人机协同布局在车间的设计中，要考虑到员工的工作效率和舒适度。
工作区域内的设备布置要科学合理，便于员工进行操作和维护；同时要考虑到员工的工作环境，要有合适的通风、光照和噪音控制措施。
3.设备选型在净化工程车间的设计中，设备的选型也至关重要。
应选择符合车间需求的设备，确保设备的性能稳定、结构合理，能够满足车间生产的要求，同时减少对环境的影响。
二、环境净化设计1.空气净化系统净化工程车间需要安装空气净化设备，对车间内的空气进行净化处理。
应选用高效空气净化设备，能够过滤掉空气中的粉尘、异味、细菌等有害物质，确保车间空气的洁净度。
同时还需安装空气循环系统，保持车间内的空气流通，使得车间内空气质量得到有效改善。
2.过滤器布局在净化工程车间的装修设计中，应合理布局过滤器，确保车间内各个区域的空气都可以得到有效的过滤和净化。
过滤器的选型和布局要符合车间的实际需要，确保车间内的空气质量可以达到规定的标准。
3.噪音控制在车间的装修设计中，还需要考虑到噪音的控制。
生产车间通常会产生很大的噪音，为了保障员工的健康，需要采取一定的措施减少噪音对员工的影响。
三、地面、墙面、天花装修设计1.耐磨地面设计在净化工程车间的地面装修设计中，要考虑到地面的承载能力、耐磨性和防滑性，选择适合车间使用的地面材料，确保地面平整、无尘、易清洁，以满足车间的生产需求。
2.墙面装修墙面装修需要选择防尘、易清洁的墙面材料，保持墙面的干净整洁，并且符合车间的环境保护要求。
3.天花板设计天花板的设计要注重照明和通风，选择适合的吸音、隔热、防火、防潮材料，确保车间内的环境质量得到保证。
无尘车间装修的净化设计方案
一、无尘净化车间设计之净化空调方案1. 净化方案一：组合式空气处理机组+冷水机组+高效送风口。
这是一个最传统的净化空调系统的设计方案。
组合式空气处理机组里含有各种功能段，如混合段、出校过滤段、表冷段、二次回风段（或中间段）、加热段、加湿段、中效过滤段、风机段等。
其冷源由冷水机组提供。
方案特点：建议新风经过集中处理后再与回风混合，这样可以减少表冷段的冷处理负担；一般可以适用于洁净度较高的如百级、千级或万级、十万级等较低的净化无尘厂房。
（组合式空调处理机组）2. 净化方案二：水冷柜机+增压风柜+高效送风口。
这是相对较简单的空调方案。
它可以大大缩小机房的面积，水冷柜机可以根据具体的情况布置于较小机房内或净化车间内，增压风柜也可以布置于机房内或调子啊机房内或在夹层内。
方案特点：这种方案可以使一次回风也可以是二次回风，具体根据车间的代销情况而定；一般可以适用于千级、万级、十万级的净化无尘厂房。
（水冷柜机）3. 净化方案三：分体空调柜机+FFU送风口。
这是最简易的一个空调方案。
是直接将分体空调柜机布置于车间内，并用彩钢围护起来，在柜机回风口处再在彩钢板上开回风口（带初效过滤网）；KLC风机过滤单元FFU均匀布置于吊顶天花；LCD制屏的简略流程为：清洗——印刷取向膜——摩擦——密封印刷层散步隔垫物——组合——划线和切割——LC注入——贴偏振片——制屏终检。
方案特点：这个方案适用于室内温湿度精度要求不高的无尘车间。
温度一般要求为24+2℃；相对湿度为55+5℃；新风量大；送风量大。
（FFU送风口）二、无尘净化车间设计之地面及门窗1. 整个地面的水平在设计和建造时需该比厂区的地面水平略高，地面有的斜坡度。
无尘净化车间地面表面要平坦，不积水.车间的地面要用坚固、防滑、易清洁、不渗水、耐腐蚀的材料铺制。
车间的墙面需该铺有2米以上的墙裙，墙面用耐腐蚀、易清洗消毒、坚固、不渗水的材料铺制及用浅色，防水、无毒、不易脱落、防霉、可清洗的材料覆涂。
无尘车间工程净化方案
无尘车间工程净化方案
在无尘车间工程中，净化方案至关重要，它们可以有效控制空气中的颗粒物和污染物，确保车间环境的洁净度达到要求。
以下是一些常见的无尘车间工程净化方案。
1. 空气过滤系统：安装高效空气过滤器可以过滤空气中的微小颗粒物，如灰尘、细菌和病毒等，提供洁净的空气环境。
2. 清洁设备和工艺：定期清洁车间内的设备和工具，避免灰尘和污染物的积累，并采用无尘清洁工艺，减少二次污染。
3. 控制人员进出车间：设立换鞋间和洗手间，要求人员穿戴防尘服和鞋套，避免外部污染物进入车间。
4. 良好的通风系统：为车间提供足够的新鲜空气，及时排除房间内的污染物，保持空气流通和新鲜。
5. 封闭和隔离设备：对于产生较多污染物的设备，如喷漆、焊接等，应采取密闭措施或隔离设备，以防止污染物扩散到周围区域。
6. 定期维护和检测：定期对空气过滤器、通风系统和其他净化设备进行维护和清洁，确保其正常运行和有效过滤。
7. 培训和宣传：进行员工培训，提高其净化意识，加强车间环境的管理和维护。
以上是一些常见的无尘车间工程净化方案，通过合理的设计和管理，可以有效地控制车间内的污染物，提供洁净的工作环境。
无尘室净化车间实施方案
无尘室净化车间实施方案一、前言。
无尘室净化车间是一种对环境洁净度要求非常高的生产场所，其主要目的是为了防止微生物、尘埃等对产品的污染，保证产品的质量和安全。
因此，对无尘室净化车间的建设和实施方案至关重要。
二、净化车间设计要点。
1. 空气净化系统，净化车间应配备高效过滤器和空气净化设备，确保空气中的微粒和微生物能够得到有效过滤和清洁。
2. 地面和墙面，净化车间的地面和墙面应采用易清洁、不易积尘的材料，如防静电地板和无尘室专用墙面板。
3. 通风系统，净化车间的通风系统应设计合理，能够有效地控制空气流动方向和速度，确保空气质量的稳定和均匀。
4. 进出通道，净化车间的进出通道应设置空气淋浴设备和换鞋处，避免外部污染物进入净化车间。
5. 照明设备，净化车间的照明设备应选择无尘、无菌的灯具，以确保光线的洁净度。
三、净化车间实施方案。
1. 确定净化等级，根据生产需求和产品要求，确定净化车间的净化等级，包括空气洁净度等级和洁净区域划分。
2. 设计净化方案，委托专业的净化工程设计公司，根据净化等级要求，设计净化车间的布局、空气净化系统、通风系统等方案。
3. 选材采购，选择符合净化要求的地面、墙面、空气净化设备、通风设备、照明设备等材料和设备，并确保其质量和性能符合要求。
4. 施工实施，严格按照设计方案和相关标准要求，进行净化车间的施工和安装工作，确保施工质量和工期进度。
5. 检测验收，完成净化车间的施工后，进行空气洁净度测试和设备性能测试，确保净化车间达到设计要求和生产要求。
四、净化车间管理。
1. 制定净化规章制度，制定净化车间的操作规程和管理制度，包括人员进出管理、洁净区域使用规定、设备维护保养等内容。
2. 培训管理人员，对净化车间的管理人员进行相关的净化知识和操作培训，确保其具备相关的技能和知识。
3. 定期维护保养，建立净化车间的设备维护保养计划，定期对空气净化设备、通风设备、照明设备等进行检查和维护，确保其正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无尘车间设计方案的节能设计
节能是我国可持续发展战略中的重要能源政策。
但是，长期以来，无尘车间设计中针对的主要矛盾是微粒，而节能问题一直未引起高度重视。
随着我国GMP达标药厂的洁净室建设规模迅速发展与扩大，从药厂洁净室设计上采取有力措施来降低能耗，节约能源，已到了刻不容缓的地步，而从建筑布局、工艺条件上采用先进的节能技术和措施，可有效地降低能耗和药品生产成本。
1设计合适的车间型式
现代药厂洁净厂房以建造单层大框架正方形大面积厂房最佳。
其显著优点是外墙面积最小、能耗低，可节约建筑、冷热负荷的投资和设备运转费用。
另外，可控制和减少窗墙比，加强门窗构造的气密性。
此外，在有高温差的洁净室设置隔热层，围护结构采用隔热性能和气密性好的材料及构造，建筑外墙内侧采用保温或夹芯保温复合墙板；在湿度控制房间设置有良好防潮性能的密封室：这些措施均能达到节能的目的。
2减少洁净空间体积
洁净空间的减少，意味着风量比、换气次数、送风动力消耗都随之降低。
洁净室每平方米耗能是普通空调办公楼的10~30倍。
若减少洁净体积30％，可节能25％。
又由于1万级洁净区电耗是10万级的2.5倍，因此，企业应按不同的空气洁净度等级要求分别集中布置，尽最大努力减少洁净室特别是高级别洁净室的面积，同时，应使洁净度要求高的洁净室尽量*近空调机房，以减少管线长度，降低能量损耗。
减少洁净空间体积的实用技术之一是建立洁净隧道或隧道式洁净室，其可以满足生产对高洁净度环境和节能的双重要求，使洁净工艺区空间缩小到最低限度，风量大大减少。
另外，还可采用洁净隧道层流罩装置，以抵抗洁净度低的操作区对洁净度高的工艺区可能存在的干扰与污染。
在同样的总风量下，可以扩大罩前洁净截面积5~6倍。
同时，还可通过洁净小室、洁净工作台、自净器、微环境等形式，如带层流装置的称量工作台以及带层流装置的灌封机等，实行局部气流保护，以维持该区域的高洁净级别要求，且减少洁净空间体积。
3合理设计空气洁净等级
在药厂洁净室设计中，对空气洁净度等级标准的确定，应在保证生产质量的前提下，综合考虑工艺生产能力、设备的大小、操作方式和前后生产工序的连接方式、操作人数、设备自动化程度、设备检修空间、设备清洗方式等因素，以降低投资和运行费用，达到节能要求。
一是按生产要求确定净化等级，如对注射剂稀配可定为1万级，而浓配对环境要求不高，可定为10万级。
二是对洁净度要求高、操作岗位相对固定的场所使用局部净化措施。
如大输液的灌封等可在1万级背景下局部100级的生产环境内操作。
三是允许随生产条件的变化调整生产环境洁净要求。
如注射剂稀配1万级，当采用密闭系统时生产环境可为10万级。
4适当降低照明强度
药厂洁净室照明应以能满足工人生理、心理上的要求为前提。
对于高照度操作点可以采用局部照明，而不宜提高整个车间的最低照度标准。
同时，非生产房间照明应低于生产房间，但以不低于100流明为宜。
根据日本工业标准照度级别，中精密度操作定为200流明，而药厂操作不会超过中精密度操作，因此把最低照度从≥300流明降到150流明是合适的，此项措施可显著节约能量。
