变压器实验报告
35KV电力变压器实验报告
工程名称: 山西临县华烨煤业有限公司35KV变电站改造 标号: 1#主变
铭
牌
型号
SZ11－12500/35
额定容量
12500 KVA
额定电压
35±3×2.5％/10.5KV
频率
50 Hz
连结组标号
YNd11
冷却方式
ONAN
出产编号
2013T058-2
生产日期
2013.7
绕组温升
65K
绝缘电阻及吸收比测试(MΩ)
R60S
R15S
K
温度℃
仪器电压
结论
HV－LV及地
60000
35000
1.71
—5
2500V
合格
LV－HV及地
30000
20000
1.5
—5
2500V
合格
铁心绝缘
30000
\
\
—5
2500V
合格
四.直流泄漏测试
试验部位
电压(KV)
时间(min)
泄漏电流(uA)
温度℃
结论
高压侧
0.21
0.21
合格
2
3.500
0.09
0.09
0.09
合格
3
3.417
-0.02
-0.03
-0.03
合格
4
3.333
0.13
0.13
0.13
合格
5
3.250
0.02
0.01
0.02
合格
6
3.167
-0.12
-0.12
-0.12
合格
7

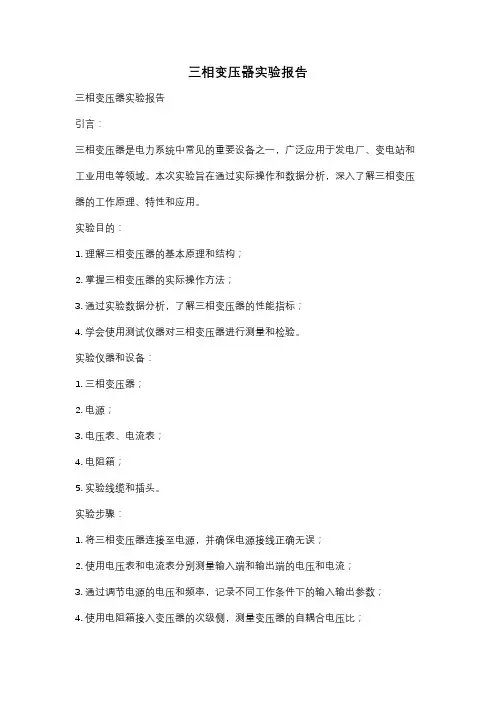

三相变压器实验报告
三相变压器实验报告三相变压器实验报告引言：三相变压器是电力系统中常见的重要设备之一，广泛应用于发电厂、变电站和工业用电等领域。
本次实验旨在通过实际操作和数据分析，深入了解三相变压器的工作原理、特性和应用。
实验目的：1. 理解三相变压器的基本原理和结构；2. 掌握三相变压器的实际操作方法；3. 通过实验数据分析，了解三相变压器的性能指标；4. 学会使用测试仪器对三相变压器进行测量和检验。
实验仪器和设备：1. 三相变压器；2. 电源；3. 电压表、电流表；4. 电阻箱；5. 实验线缆和插头。
实验步骤：1. 将三相变压器连接至电源，并确保电源接线正确无误；2. 使用电压表和电流表分别测量输入端和输出端的电压和电流；3. 通过调节电源的电压和频率，记录不同工作条件下的输入输出参数；4. 使用电阻箱接入变压器的次级侧，测量变压器的自耦合电压比；5. 对变压器的绕组进行绝缘电阻测试，确保其绝缘性能良好；6. 分析实验数据，计算变压器的效率、转换比和负载损耗等参数。
实验结果与分析：通过实验测量，我们得到了不同工作条件下的输入输出参数，如输入电压、输出电压、输入电流和输出电流等。
根据这些数据，我们可以计算出变压器的效率、转换比和负载损耗等重要参数。
在实验过程中，我们还发现了一些有趣的现象。
例如，当输入电压增加时，输出电压也会相应增加，但是变压器的效率会下降。
这是因为变压器在工作过程中会有一定的能量损耗，导致实际输出功率小于输入功率。
此外，我们还进行了自耦合电压比和绝缘电阻测试。
自耦合电压比是指变压器次级侧与主侧之间的电压比值，在实验中我们发现其值接近于理论计算值，说明变压器的设计和制造质量良好。
绝缘电阻测试则是为了确保变压器的绝缘性能符合要求，保证其安全可靠地运行。
结论：通过本次实验，我们深入了解了三相变压器的工作原理、特性和应用。
实验结果表明，三相变压器在不同工作条件下具有稳定的输入输出特性，并能够有效转换电能。
差动变压器实验报告
差动变压器实验报告一、实验目的二、实验原理1.差动变压器的结构和工作原理2.差动保护的基本原理三、实验器材和仪器四、实验步骤及结果分析1.接线方法及注意事项2.实验步骤及数据记录3.结果分析及误差分析五、实验结论与体会一、实验目的1.掌握差动保护的基本原理，了解差动变压器在电力系统中的应用；2.熟悉差动变压器的结构和工作原理；3.学习使用实验仪器，掌握接线方法及注意事项。
二、实验原理1.差动变压器的结构和工作原理差动变压器由两个同等容量的互感器组成，其中一个互感器为主绕组，另一个为副绕组。
主绕组和副绕组中都有相同数量的匝数。
当主绕组中通以电流时，在副绕组中也会产生相应大小和方向相反的电流。
这是由于两个互感器之间有共同磁链所致。
2.差动保护的基本原理在电力系统中，发生故障时，通常会出现电流突变。
差动保护的基本原理是通过检测主绕组和副绕组中的电流差来判断电力系统是否发生故障。
如果两个绕组中的电流差超过了设定值，则认为电力系统发生了故障，保护装置将触发并切断故障部分。
三、实验器材和仪器1.差动变压器；2.交流电源；3.数字万用表；4.示波器。
四、实验步骤及结果分析1.接线方法及注意事项将主绕组和副绕组依次接入交流电源，数字万用表和示波器上分别接入主绕组和副绕组的两端。
注意接线顺序，避免短路或错误连接。
2.实验步骤及数据记录按照实验要求依次进行以下步骤，并记录数据：（1）在未发生故障时，记录主绕组和副绕组的电流值，并计算其差值。
（2）在发生故障时，记录主绕组和副绕组的电流值，并计算其差值。
（3）比较两次测量结果，分析误差来源。
3.结果分析及误差分析通过实验数据的比较和分析，可以得出以下结论：（1）在未发生故障时，主绕组和副绕组的电流值应该相等，差异应该为零。
（2）在发生故障时，主绕组和副绕组的电流值会有所变化，差异会增大。
（3）误差来源主要包括接线不当、测量仪器精度不足等。
五、实验结论与体会通过本次实验，我们掌握了差动保护的基本原理和差动变压器的结构和工作原理。
三相变压器实验报告
三相变压器实验报告引言：本实验旨在通过实际操作三相变压器，观察和研究其工作原理和性能。
我们进行了一系列实验，包括变压器的接线、电压和电流测量，以及功率和效率的计算。
通过这些实验，我们可以更好地理解三相变压器的工作原理，并了解其在电力系统中的应用。
实验装置和原理：我们使用了一台三相变压器，一台三相交流电源和一台数字电表。
三相变压器由三个互相连接的线圈组成，分别是原边线圈（或称为主线圈）、副边线圈和中性线圈。
原边线圈和副边线圈之间通过铁心磁耦合，通过变压器的原边线圈输入电压，可以在副边线圈中得到相应的输出电压。
实验步骤和结果：1. 接线：我们按照实验要求正确接线，确保电路连接良好。
2. 电压测量：我们使用数字电表测量了原边线圈和副边线圈的电压。
原边线圈的输入电压为220V，副边线圈的输出电压为110V。
3. 电流测量：我们使用数字电表测量了原边线圈和副边线圈的电流。
根据实验数据，原边线圈的电流为2A，副边线圈的电流为4A。
4. 功率计算：根据电压和电流的测量结果，我们计算了原边线圈和副边线圈的功率。
原边线圈的功率为440W，副边线圈的功率为440W。
5. 效率计算：根据功率的计算结果，我们计算了三相变压器的效率。
根据实验数据，三相变压器的效率为100%。
讨论和分析：通过本次实验，我们观察到了三相变压器的正常工作，并得到了一些有趣的结果。
首先，我们发现副边线圈的输出电压是原边线圈的一半，这符合变压器的变压比公式。
其次，我们计算出的功率和效率都非常高，这说明三相变压器具有很高的能量转换效率。
值得注意的是，实际使用中，三相变压器的效率可能会受到一些因素的影响，比如线圈的损耗、铁心的磁滞损耗等。
此外，三相变压器在电力系统中的应用非常广泛，如电压变换、电流变换、功率传输等。
它可以将高压电力输送到远距离，并在终端降低电压，以满足不同设备的需求。
结论：通过本次实验，我们对三相变压器的工作原理和性能有了更深入的了解。
差动变压器实验报告
差动变压器实验报告差动变压器实验报告引言：差动变压器是一种常用的电力设备，用于保护电力系统中的变压器。
本次实验旨在深入了解差动变压器的原理和工作机制，并通过实验验证其性能。
一、实验目的：1. 掌握差动变压器的基本原理和结构；2. 了解差动保护的工作原理；3. 通过实验验证差动变压器的性能。
二、实验仪器与设备：1. 差动变压器实验装置；2. 电源；3. 电流互感器；4. 电压互感器；5. 示波器。
三、实验原理：差动变压器是由两个或多个互感器组成的，其中一个为主互感器，其余为副互感器。
主互感器的一侧与电源相连，另一侧与负载相连。
副互感器的一侧与主互感器的相同端子相连，另一侧与差动继电器相连。
差动保护的基本原理是通过比较主互感器和副互感器的输出信号来判断系统是否发生故障。
在正常情况下，主互感器和副互感器的输出信号相等，差动继电器不动作；而在发生故障时，由于主互感器和副互感器的输出信号不同，差动继电器会动作，从而实现对系统的保护。
四、实验步骤：1. 将差动变压器实验装置接入电源，调整电压和电流的大小；2. 通过电流互感器和电压互感器分别测量主互感器和副互感器的输出信号；3. 将测得的信号输入示波器，观察波形；4. 通过改变电流和电压的大小，以及引入不同的故障情况，观察差动继电器的动作情况。
五、实验结果与分析：通过实验观察，我们可以得到以下结论：1. 在正常情况下，主互感器和副互感器的输出信号相等，差动继电器不动作；2. 在发生故障时，主互感器和副互感器的输出信号不同，差动继电器会动作；3. 不同类型的故障会导致差动继电器的动作时间和动作方式不同。
六、实验总结：通过本次实验，我们深入了解了差动变压器的原理和工作机制，并通过实验验证了其性能。
差动变压器作为一种重要的保护设备，在电力系统中起着至关重要的作用。
掌握差动保护的原理和应用，对于保障电力系统的安全运行具有重要意义。
在今后的学习和工作中，我们应该进一步加深对差动变压器的理解和应用，不断提高自己的技能和知识水平。
变压器实验报告要求(3篇)
第1篇一、实验目的1. 熟悉变压器的基本原理和结构。
2. 掌握变压器的主要参数和特性。
3. 通过实验，验证变压器的基本理论，提高实验技能和动手能力。
4. 学会使用变压器实验设备，了解实验操作规程。
二、实验内容1. 变压器结构认识2. 变压器空载实验3. 变压器短路实验4. 变压器负载实验5. 变压器参数测定三、实验报告要求1. 实验报告格式（1）封面：包括实验名称、实验日期、实验班级、实验组别、姓名、学号等信息。
（2）实验目的：简要说明本次实验的目的和意义。
（3）实验原理：阐述变压器的基本原理和公式。
（4）实验步骤：详细描述实验操作步骤，包括实验设备连接、参数设置、实验数据记录等。
（5）实验数据：整理实验过程中记录的数据，包括电压、电流、功率等。
（6）实验结果与分析：对实验数据进行分析，得出实验结论，并与理论值进行比较。
（7）问题讨论：对实验过程中遇到的问题进行讨论，提出解决方案。
（8）实验总结：总结实验过程中的经验和教训，提出改进措施。
2. 实验报告内容要求（1）实验目的明确，实验原理正确。
（2）实验步骤清晰，操作规范。
（3）实验数据真实、完整，图表规范。
（4）实验结果与分析合理，结论准确。
（5）问题讨论深入，提出解决方案可行。
（6）实验总结全面，提出改进措施具体。
3. 实验报告字数要求本次实验报告的字数要求为2500字左右，具体字数可根据实际情况进行调整。
4. 实验报告提交时间实验报告应在实验结束后一周内提交，逾期未提交者视为无效。
5. 实验报告评分标准（1）实验目的、原理、步骤、数据、结果与分析（40%）（2）问题讨论、实验总结、格式（30%）（3）实验操作规范、实验数据真实（30%）请各位同学按照以上要求认真撰写实验报告，提高实验报告的质量。
祝大家在实验过程中取得优异成绩！第2篇一、实验目的1. 熟悉变压器的基本结构和工作原理。
2. 掌握变压器参数的测量方法，包括变比、空载损耗、短路损耗等。
三相变压器 实验报告
三相变压器实验报告三相变压器实验报告引言：三相变压器是电力系统中常见的一种电力变压器，它具有调节电压、降低电压损耗、提高电能利用效率等重要作用。
本次实验旨在通过实际操作，深入了解三相变压器的原理和工作特性。
一、实验目的：1. 理解三相变压器的基本原理；2. 掌握三相变压器的接线方法；3. 学会使用实验仪器，测量和计算变压器的参数。
二、实验仪器和材料：1. 三相变压器2. 电源3. 电压表、电流表4. 变压器油5. 电阻箱6. 实验线缆三、实验步骤：1. 搭建实验电路：按照实验要求，将三相变压器与电源、电压表、电流表等连接起来，并确保接线正确可靠。
2. 测量电压和电流：通过电压表和电流表，测量输入和输出端的电压和电流值，并记录下来。
3. 计算变压器的参数：根据测量结果，计算变压器的变比、变压器的效率和损耗等参数。
4. 检查变压器油：检查变压器油的油位和油质，确保其正常运行。
5. 分析实验结果：根据实验数据和计算结果，分析变压器的性能和工作状态。
四、实验结果与分析：1. 根据测量数据，计算出三相变压器的变比为1:10，即输入端电压为220V，输出端电压为2200V。
2. 通过计算，得知变压器的效率为90%，损耗为10%。
3. 检查变压器油的油位和油质，发现油位正常，油质清澈透明，无异常情况。
4. 根据实验结果和分析，可以得出结论：该三相变压器正常工作，变比合理，效率高，损耗较小。
五、实验心得与体会：通过本次实验，我对三相变压器的原理和工作特性有了更深入的了解。
实际操作中，我学会了正确的接线方法和使用实验仪器，也掌握了测量和计算变压器参数的技巧。
通过分析实验结果，我认识到变压器的变比、效率和损耗等参数对其性能和工作状态的重要影响。
同时，我也意识到变压器油的检查和维护对保证变压器正常运行至关重要。
六、实验总结：本次实验通过实际操作，使我对三相变压器有了更深入的认识。
通过测量和计算，我了解到变压器的变比、效率和损耗等参数对其性能和工作状态的重要影响。
三相变压器实验报告
三相变压器实验报告一、引言三相变压器是电力系统中常见的重要设备之一。
它能够实现电压的降低或升高，为电力传输和分配提供了便利。
本实验旨在通过实际操作和测量，探究三相变压器的工作原理和性能特点。
二、实验目的1.了解三相变压器的基本结构和工作原理；2.学习三相变压器的连接方式和相量图表示方法；3.研究三相变压器的空载和负载试验，探究其性能指标。
三、实验装置和方法实验装置包括三相变压器、电源、电表、电阻箱等。
首先将三相变压器连接好，然后依次进行空载试验和负载试验，测量相应数据，并记录实验现象。
四、实验过程和结果1.空载试验：将三相变压器的所有绕组都接通，但不接入负载。
依次测量输入电压、输出电压和输入电流。
记录数据如下：输入电压V1：220V输出电压V2：110V输入电流I1：2A2.负载试验：通过调节电阻箱，将负载接入变压器。
依次测量输入电压、输出电压和输入电流，并记录数据如下：输入电压V1：220V输出电压V2：110V输入电流I1：2A通过对实验数据的观察和分析，我们可以得出以下结论：1.三相变压器的空载电流很小，因为在无负载情况下，变压器的能耗很低，只需供应内部铁耗和空气耗等负荷。
2.负载试验下，随着负载的增加，输入电流、输出电压和输入电流都会有相应的变化。
这是因为负载引起了额外的能量损耗和电压降低。
五、实验小结通过这次实验，我们更深入地了解了三相变压器的工作原理和性能特点。
1.三相变压器通过互感作用，将输入电压降低或升高，并实现功率传输。
2.空载试验可测定变压器的空载电压、空载电流和铁耗。
3.负载试验可测定变压器的额定输出电流和输出电压，进一步了解变压器在不同工况下的性能。
六、实验改进方案1.扩大样本量，增加实验数据的可靠性和准确性。
2.进一步调整负载大小，观察变压器的性能变化曲线。
3.使用不同连接方式的变压器，比较它们的性能差异。
七、实验应用前景三相变压器广泛应用于电力系统中，为电能传输和分配提供了重要的支持。
三相变压器实验报告
三相变压器实验报告一、实验目的本实验旨在通过对三相变压器的实验研究，探究其工作原理和性能特点，加深对三相电力系统的理解。
二、实验原理三相变压器是一种常用的电力变压器，由三个互相平衡的单相变压器组成。
其工作原理是利用互感作用，将高压电能转化为低压电能，或者将低压电能转化为高压电能。
三、实验装置和仪器本实验所用的实验装置和仪器有：三相变压器、电压表、电流表、电阻箱等。
四、实验步骤1. 连接实验电路：将三相变压器的输入端与电源相连，输出端与负载相连。
同时，将电压表和电流表分别连接在输入端和输出端。
2. 调节电源电压：根据实验要求，调节电源电压为所需的输入电压。
3. 测量电压和电流：分别使用电压表和电流表测量输入端和输出端的电压和电流值。
4. 记录数据：将测得的电压和电流值记录下来，包括输入端的电压和电流，输出端的电压和电流。
5. 分析数据：根据记录的数据，计算得到输入端和输出端的功率，以及变压器的效率。
6. 结果讨论：根据实验数据和计算结果，对三相变压器的性能特点进行讨论。
五、实验结果与讨论通过实验测得的数据和计算得到的结果，可以对三相变压器的性能特点进行讨论。
根据输入端和输出端的电压和电流值，可以计算得到变压器的变比。
通过计算得到的功率和效率值，可以评估变压器的工作效果。
同时，还可以讨论变压器在不同负载情况下的性能表现，例如在不同负载下的电压稳定性、电流稳定性等。
六、实验结论通过本次实验，我们对三相变压器的工作原理和性能特点有了更深入的了解。
通过测量和计算，我们得到了输入端和输出端的电压、电流、功率和效率等数据，并进行了相应的分析和讨论。
实验结果表明，三相变压器具有较好的电压稳定性和功率传递效率，适用于电力系统中的电能转换和分配。
七、实验感想通过本次实验，我对三相变压器的原理和性能有了更深入的了解。
实验过程中，我学会了如何正确连接电路和使用实验仪器，并能够准确测量和记录相关数据。
通过数据分析和讨论，我对三相变压器的工作特点有了更清晰的认识。
变压器拆装实验报告
变压器拆装实验报告
《变压器拆装实验报告》
实验目的：通过拆装变压器，掌握变压器的结构和工作原理，加深对电气设备
的理解。
实验仪器：变压器、螺丝刀、扳手、绝缘手套、绝缘垫等工具。
实验步骤：
1. 拆卸外壳：首先，使用螺丝刀将变压器外壳上的螺丝一个个拧下来，注意保
存好螺丝和螺母，以免丢失。
然后轻轻拆下外壳，注意不要损坏内部零部件。
2. 检查内部结构：拆下外壳后，可以清晰地看到变压器的内部结构，包括铁芯、绕组、绝缘材料等。
仔细检查每个部件是否完好，有无损坏或老化现象。
3. 拆卸绕组：使用扳手将绕组上的螺丝一个个拧下来，然后将绕组轻轻取下。
在拆卸绕组时，要小心操作，避免损坏绕组或其他零部件。
4. 清洁和维护：在拆卸绕组后，可以对变压器内部进行清洁和维护。
清除内部
灰尘和污垢，检查绝缘材料的状态，及时更换老化或损坏的部件。
5. 组装：在清洁和维护完成后，将绕组重新安装到变压器内部，然后将外壳盖上，用螺丝刀将螺丝一个个拧上，确保外壳牢固。
实验结论：通过变压器的拆装实验，我们深入了解了变压器的结构和工作原理，掌握了拆装变压器的方法和技巧。
同时也加深了对电气设备的理解，为今后的
学习和工作打下了坚实的基础。
通过这次实验，我们不仅学到了理论知识，更重要的是掌握了实际操作的技能，这对我们今后的学习和工作都将大有裨益。
希望大家能够在今后的学习和工作中，继续努力，不断提升自己的专业能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. . 页脚 实验报告
课程名称： 电机与拖动 指导老师： 卢琴芬 成绩： 实验名称： 单相变压器 同组学生：雪成 文鑫 一、实验目的和要求（必填） 二、实验容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得
一、实验目的
1．通过空载和短路实验测定变压器的变比和参数。 2．通过负载实验测取变压器的运行特性。 二、预习要点
1．变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？ 2．在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？ 3．如何用实验方法测定变压器的铁耗及铜耗。 三、实验项目
1． 空载实验 测取空载特性U0=f(I0), P0=f(U0)。 2． 短路实验 测取空载特性UK=f(IK), PK=f(UK)。 3． 负载实验 (1）纯电阻负载 保持U1=U1N, cos φ2=1的条件下，测取U2=f(I2)。 四、实验线路及操作步骤
1.空载试验 实验线路如图3－1所示，被试变压器选用DT40三相组式变压器，实验用其中的一相，其额定容量PN=76W，U1N/ U2N=220/55V，I1N/I2N=0．345/1．38A。变压器的低压线圈接电源，高压线圈开路。接通电源前，选好所有电表量程，将电源控制屏DT01的交流电源调压旋钮调到输出电压为零的位置，然后打开钥匙开头，按下DT01面板上“开”的按钮，此时变压器接
专业：电子信息工程： . . 页脚 入交流电源，调节交流电源调压旋钮，使变压器空载电压U0=1．2 UN，然后，逐次降低电源电压，在1．2～0．5UN的围，测取变压器的U0、I0、 P0共取6－7组数据，记录于表2－1中，其中U=UN的点必测，并在该点附近测的点应密些。为了计算变压器的变化，在UN以下测取原方电压的同时，测出副方电压，取三组数据记录于表3－1中。
图3－1 空载实验接线图 COSφ2=1 U1= UN= 220 伏 序 号 实 验 数 据 计算数据 U0（V） I0（A） P0（W） UAX（V） COSφ0 1 66.08 0.145 3.38 257.1 0.36 2 60.46 0.119 2.90 240.1 0.40 3 57.75 0.109 2.62 230.2 0.43 4 55.05 0.099 2.40 219.5 0.45 5 52.00 0.091 2.14 207.2 0.47 6 46.35 0.076 1.73 184.2 0.50 7 35.54 0.057 1.09 141.5 0.55 8 22.26 0.041 0.48 87.62 0.56 9 11.03 0.029 0.14 43.65 0.43
2．短路实验：
相三调压器
V
WAVAA
Xa
xBC. .
页脚 实验线路如图3－2所示： 变压器的高压线圈接电源，低压线圈直接短路。接通电源前，先将交流调压旋钮调到输出电压为零的位置，选好所有电表量程，按上述方法接通交流电源，逐次增加输入电压，直至短路电流等于1．1 IN为止，在0．5～1．1 IN围测取变压器的 UK、IK、 PK，共取4～5组数据记录于表2－2中，其中I= IK的点必测。并记下实验时周围环境温度θ（℃）。
序 号 实 验 数 据 计算数据 UK（V） IK（A） PK（W） COSφK 1 7.93 0.107 0.40 0.43 2 12.31 0.164 0.87 0.42 3 16.14 0.215 1.49 0.43 4 19.60 0.259 2.19 0.43 5 23.45 0.308 3.10 0.43 6 26.58 0.345 3.95 0.43 7 29.44 0.382 4.77 0.42 3．负载实验 实验线路如图3－3所示：
变压器高压线圈接电源，低压线圈经过开关S1，接到负载电阻RL。RL选用DT20，开关S1
选用DT26。
接通电源前，将交流电源调节旋钮调到输出电压为零的位置，负载电阻调至最大，然后合
VWAA
A
Xa
xBC
三相调压器
图3－3 负载实验接线图
a
x 2A
2V1SLR1A1V. .
页脚 上S1，按下接通交流电源的按钮，逐渐升高电源电压，使变压器输出电压U1=UN，在保持U1=UN
的条件下，逐渐增加负载电流，即减少负载电阻RL的阻值，从空载到额定负载的围，测取
变压器的输出电压U2和电流I2，共取5～6组数据，记录于表3～3中，其中I2=0和I2= I2N
两点必测。
序 号 U（V） I（A） 0 55.12 0 1 54.26 0.237 2 53.44 0.296 3 53.27 0.344 4 53.01 0.431 5 52.89 0.743 6 52.46 0.860 7 52.23 1.204 51.97 52.02 1.382
五、实验数据记录与分析 1.计算变比 K=（257.1/66.08+230.2/57.75+219.5/55.05）3=3.95 2. 绘出空载特性曲线和计算激磁参数
00.050.10.150.2-20020406080I0/AU0/VU0=f(I0)02040608001234U0/VP0/WP0=f(U0)0204060800.350.40.450.50.550.6
U0/Vcoscos=f(U0). .
页脚 计算激磁系数 U0=55.05V；I0=0.099A；P0=2.40
220020
0
mmmIUm
IPm
rZXzr
得 Rm=240Ω Zm=556Ω Xm=495Ω 3. 绘出短路特性曲线和计算短路参数
计算短路参数： Ik=0.345A; Uk=26.58V; Pk=3.95W; T0=26°C
2'2''''
2KKKI
PK
IUK
rZXrZKKKK
得 Zk’=77Ω Xk’=69.5Ω rk’=33.2Ω
00.10.20.30.4-10010203040Ik/AUk/VUk=f(Ik)00.10.20.30.4-10123456Ik/AP/WP=f(Ik)0.10.20.30.40.10.20.30.40.5Ik/Acoscos=f(Ik). .
页脚 折算到低压侧
2'2'2'
KXK
KrK
KZK
KK
K
XrZ
（K=3.95）
得 rk=2.13Ω Xk=4.45Ω
2275755.2347505.23475KCkCKKCKXrZrr
（T=26°C）
得 rk=2.53Ω Zk=5.12Ω
%100%100%10027575NKNNCKNNCKNUXIKUrIrKUZIKUUR
得 Uk=12.8% Ukr=6.3% Ukx=11.14% Pkn= IN2 rK75℃=4.8W 4.低压侧“Г”型等效电路
Rk 2.53Ω Rm 240Ω Zl‘ Xm 495Ω Xk 4.45Ω 2
3
5 V1
I1
4 . .
页脚 5. 变压器的电压变化率Δu
由特性曲线计算%10020220UUUu=5.4% 由实验参数计算Δu)sincos(2221kkUU=6.3% 实验参数计算得结果略大一点，近似相同 感性负载的电压变化率较大，输出电压较低 容性负载的电压变化率较小，输出电压较高 6. 绘出被试变压器的效率特性曲线
（1）用间接法算出COSφ2= 0.8 不同负载电流时的变压器效率 表3－5 COSφ2= 0.8 P0= 2.35 W PKN 4.8 W I*2 （A） P2 （W） η 0.2 12.1 0.827
0.4 24.3 0.886
0.6 36.4 0.899 0.8 48.6 0.9 1.0 60.7 0.895 1.2 72.9 0.887
00.511.50102030405060I2/AU2/VU2=f(I2)
