车身系统介绍
车辆结构的基本知识
车辆结构的基本知识
车辆结构是指汽车的主体车架和车身的组成部分，它们共同支撑和保护车辆的各种系统和部件。
车辆结构的基本知识包括以下几个方面：
1. 车架：车架是汽车的主要框架结构，负责承受车辆的重量和扭矩，并将其传递给车轮。
车架通常由多个横梁和纵梁以及连接它们的支撑结构组成。
2. 车身：车身是车辆的外部覆盖部分，由车门、车顶、车厢等组成。
车身通常由钢板或铝合金板制成，具有结构强度和防护作用。
3. 前后悬挂系统：前后悬挂系统支撑车辆的轮胎和车轮，并吸收道路不平的冲击。
前悬挂系统通常使用麦弗逊悬挂，后悬挂系统可以采用多连杆悬挂、扭杆悬挂等。
4. 发动机舱：发动机舱位于车辆前部，用于容纳发动机和相关部件。
发动机舱通常由防护罩、隔音材料等组成，以保护发动机并减少噪音。
5. 车门和车窗：车门和车窗是车辆乘客进出和观察外界的部分。
它们通常由金属或塑料制成，可以打开和关闭。
6. 安全气囊系统：安全气囊系统用于在碰撞事故中保护驾驶员和乘客。
它包括安全气囊、传感器、控制模块等组件。
7. 吸能结构：吸能结构设计用于吸收和分散碰撞时的能量，减少车身和乘客的损伤。
吸能结构通常包括前部和后部的可变形部分。
以上是车辆结构的一些基本知识，这些知识对于理解车辆的功能和设计原理至关重要。
车身稳定控制系统缩写
车身稳定控制系统缩写车身稳定控制系统（Skid Control System）即车辆防侧滑控制系统，是提高车辆操控安全系数和驾驶便利性的主动安全系统之一，由于各汽车厂商称呼都不一样，市场上主流的车身稳定控制系统缩写有以下8种∶1、电子稳定程序（Electronic Stabilty Program，ESP）是由Bosch公司所研发的系统，许多欧洲汽车如奔驰、奥迪，大众、标致汽车都采用；2、动态稳定控制（Dynamic Stability Control，DSC）主要用于宝马汽车、Jaguar、Land Rover等；3、动态稳定及循迹控制系统（Dynamic Stability and Traction Control，DSTC）用于沃尔沃车系；4、车身稳定控制系统（Vehicle Stability Control，VSC）用于丰田车系，又称为车辆侧滑控制系统；5、自身稳定控制（Automatic Stability Control， ASC）用于三菱汽车；6、车辆稳定辅助（Vehicle Stability Assist，VSA）用于本田汽车；7、车辆动态控制（Vehicle DynamicControl，VDC）主要用于日产汽车；8、电子稳定控制（Electronic Stability Control，ESC）主要用于美系轿车中；另外，上述8种车身稳定控制系统（ESP/DSC/DSTC/VSC/ASC/VSA/VDC/ESC）并非一个单独的系统，其实际上包括了很多其他系统，相当于安全功能大整合；比如电子刹车分配力系统（EBD，Electrical Brake Distribution）、防抱死刹车系统（ABS， Anti-lock Brake System）、循迹控制系统（TCS， Traction Control System）、车辆动态控制系统（VDC，Vehicle Dynamic Control）等，都被整合在其中。
车身电控系统的组成
车身电控系统的组成车身电控系统是现代汽车中不可或缺的一部分，它由多个组成部分组成，包括传感器、控制器、执行器等。
这些部件协同工作，以确保车辆的安全性、性能和舒适性。
本文将详细介绍车身电控系统的组成。
1. 传感器传感器是车身电控系统的重要组成部分，它们用于监测车辆的各种参数，例如车速、转向角度、油门位置、刹车压力、气囊状态等。
这些传感器将收集到的数据传输给控制器，以便控制器能够根据车辆的状态做出相应的决策。
2. 控制器控制器是车身电控系统的大脑，它接收传感器传来的数据，并根据预设的算法和逻辑进行计算和分析，最终控制车辆的各种功能。
例如，当传感器检测到车速过快时，控制器会自动减速以确保车辆的安全性。
3. 执行器执行器是车身电控系统的执行部分，它们根据控制器的指令执行相应的操作。
例如，当控制器决定要减速时，执行器会控制刹车系统减速。
执行器还包括发动机控制单元、变速器控制单元等，它们控制着发动机和变速器的工作状态，以确保车辆的性能和燃油经济性。
4. 通信总线通信总线是车身电控系统中的重要组成部分，它将传感器、控制器和执行器连接在一起，以便它们之间能够进行数据交换和通信。
通信总线还可以将车辆的数据传输到车载信息娱乐系统中，以便驾驶员能够了解车辆的状态和性能。
5. 电源系统电源系统是车身电控系统的能量来源，它提供电力给传感器、控制器和执行器等组件。
电源系统还包括电池、发电机和稳压器等部件，以确保车辆的电力供应稳定和可靠。
6. 诊断系统诊断系统是车身电控系统的监测和维护部分，它能够检测车辆的故障和问题，并提供相应的解决方案。
诊断系统还可以记录车辆的运行数据和故障码，以便技术人员进行故障排除和维修。
车身电控系统是现代汽车中不可或缺的一部分，它由多个组成部分组成，包括传感器、控制器、执行器、通信总线、电源系统和诊断系统等。
这些部件协同工作，以确保车辆的安全性、性能和舒适性。
随着汽车技术的不断发展，车身电控系统也将不断升级和改进，以满足人们对汽车的更高要求。

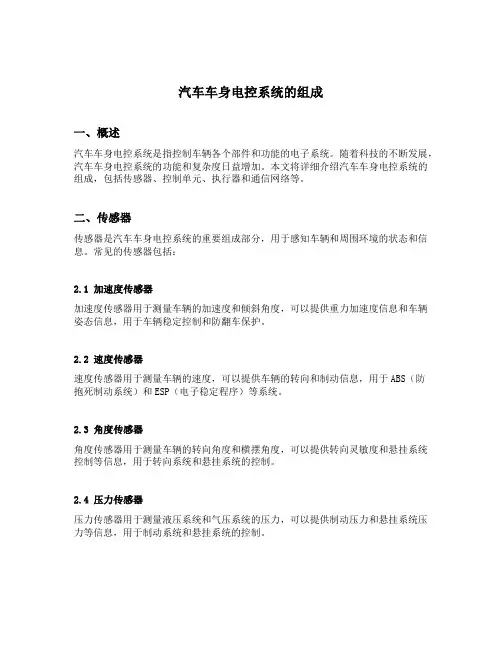

汽车车身电控系统的组成
汽车车身电控系统的组成一、概述汽车车身电控系统是指控制车辆各个部件和功能的电子系统。
随着科技的不断发展，汽车车身电控系统的功能和复杂度日益增加。
本文将详细介绍汽车车身电控系统的组成，包括传感器、控制单元、执行器和通信网络等。
二、传感器传感器是汽车车身电控系统的重要组成部分，用于感知车辆和周围环境的状态和信息。
常见的传感器包括：2.1 加速度传感器加速度传感器用于测量车辆的加速度和倾斜角度，可以提供重力加速度信息和车辆姿态信息，用于车辆稳定控制和防翻车保护。
2.2 速度传感器速度传感器用于测量车辆的速度，可以提供车辆的转向和制动信息，用于ABS（防抱死制动系统）和ESP（电子稳定程序）等系统。
2.3 角度传感器角度传感器用于测量车辆的转向角度和横摆角度，可以提供转向灵敏度和悬挂系统控制等信息，用于转向系统和悬挂系统的控制。
2.4 压力传感器压力传感器用于测量液压系统和气压系统的压力，可以提供制动压力和悬挂系统压力等信息，用于制动系统和悬挂系统的控制。
2.5 温度传感器温度传感器用于测量车辆各个部件的温度，可以提供发动机和传动系统的温度信息，用于冷却系统和温度控制系统。
三、控制单元控制单元是汽车车身电控系统的核心部分，用于接收传感器的信号并进行处理和决策。
常见的控制单元包括：3.1 ECU（电子控制单元）ECU是整车电子控制单元，负责控制整个车辆的电子系统和功能。
它接收传感器的信号，根据预设的算法进行处理，并输出控制信号给执行器。
3.2 ABS模块ABS模块用于控制防抱死制动系统，通过检测车轮的转速差异来防止车轮抱死，提高制动效果和驾驶稳定性。
3.3 ESP单元ESP单元用于控制电子稳定程序，通过检测车辆的转向角度、横摆角度和传感器的信号来对车辆进行稳定控制，防止侧滑和翻车。
3.4 发动机控制单元发动机控制单元用于控制发动机的点火时机、燃油喷射量等参数，调节发动机的工作状态和性能。
3.5 空调控制单元空调控制单元用于控制车辆的空调系统，包括制冷、制热、风速等功能，提供舒适的驾驶环境。
汽车车身电控系统的组成
汽车车身电控系统的组成汽车车身电控系统是现代汽车中的一个重要组成部分，它负责控制汽车车身的各项功能和操作。
这个系统由多个子系统和控制单元组成，通过电子设备和传感器来实现对汽车车身的控制和监测。
下面将介绍汽车车身电控系统的主要组成部分。
1. 车门控制系统：车门控制系统是汽车车身电控系统中的一个重要子系统，它负责控制汽车的车门开关、锁定和解锁功能。
通过电子开关和传感器，驾驶员可以方便地控制车门的开闭，并且可以实现一键锁车和解锁的功能，提高汽车的安全性和便利性。
2. 电动窗控制系统：电动窗控制系统是汽车车身电控系统中的另一个重要子系统，它负责控制汽车的电动窗的开合。
通过电子开关和传感器，驾驶员可以方便地控制车窗的升降，提供舒适的乘车环境。
3. 外后视镜控制系统：外后视镜控制系统是汽车车身电控系统中的一个重要子系统，它负责控制汽车外后视镜的调整和折叠功能。
通过电子开关和传感器，驾驶员可以方便地调整外后视镜的角度和位置，提供更好的视野和行驶安全。
4. 天窗控制系统：天窗控制系统是汽车车身电控系统中的另一个重要子系统，它负责控制汽车的天窗的开合和倾斜功能。
通过电子开关和传感器，驾驶员可以方便地控制天窗的开合和倾斜角度，提供更好的通风和视野。
5. 中央锁控制系统：中央锁控制系统是汽车车身电控系统中的一个重要子系统，它负责控制汽车的中央锁的开闭功能。
通过电子开关和传感器，驾驶员可以方便地控制车辆的中央锁定和解锁，提高汽车的安全性和便利性。
6. 防盗报警系统：防盗报警系统是汽车车身电控系统中的另一个重要子系统，它负责监测和报警汽车的非法入侵和盗窃行为。
通过电子设备和传感器，防盗报警系统可以及时检测到非法入侵行为，并通过声光报警器发出警报，提醒车主和周围人员。
7. 车身稳定控制系统：车身稳定控制系统是汽车车身电控系统中的一个重要子系统，它负责监测和控制汽车的横向和纵向稳定性。
通过电子设备和传感器，车身稳定控制系统可以实时监测汽车的姿态和动态参数，并通过制动系统和动力系统来实现对车身稳定性的控制，提高汽车的行驶安全性和稳定性。
汽车车身结构
副仪表板
• 副仪表板亦称“通道”。 • 为了避免仪表板上仪表过分拥挤，仪表板中部向
下延伸而成为仪表板的补充空间。在副仪表板上 可以安装部分开关、收录机、烟灰缸、杂物厢等。 • 通常副仪表板包容了变速杆与手制动柄的孔口。 副仪表板表面也需要软化，造型上与仪表板浑然 一体。仪表板与副仪表板都要求与特点是车身通过焊接、铆接或螺钉与车
架刚性连接，车架是承受各个总成载荷的主要构 件，车身在一定程度上有助于加固车架，分担车 架所承受的一部分载荷。
• 承载式车身
• 其特点是汽车没有车架，车身就作为发 动机和底盘各总成的安装基体，车身兼有 车架的作用并承受全部载荷。
• 车身壳体按照受力情况可分为非承载式、半承载 式和承载式(或称全承载式)三种。
车身壳体
• 车身壳体按照受力情况可分为非承载式、半承载 式和承载式(或称全承载式)三种。
• 非承载式车身 • 其特点是车身通过橡胶软垫或弹簧与车架作柔
性连接。车架是支承全车的基础，承受着在其上 所安装的各个总成的各种载荷。车身只承受所装 载的人员和货物的重量及惯性力，在车架设计时 不考虑车身对车架承载所起的辅助作用。
车身附件
• 车身附件有：门锁、门铰链、玻璃升器、各种密 封件、风窗刮水器、风窗洗涤器、遮阳板、后视 镜、拉手、点烟器、烟灰盒等。在现代汽车上常 常装有无线电收放音机和杆式天线，在有的汽车 车身上还装有无线电话桃、电视机或加热食品的 微小炉和小型电冰箱等附属设备。
轿车的遮阳顶窗
• 遮阳顶窗（也称天窗）及其他车窗开启时可使汽 车室内与外界连通，接近敞篷车的性能，以便乘 员在风和日丽的季节里充分享受明媚的阳光和新 鲜的空气。遮阳顶窗不但可以增加室内的光照度， 而且也是一种较有效的自然通风装置。根据不同 的需要，可把遮阳顶窗部分或全部关闭，这样就 形成了功能优异的全天候式车身结构。
汽车整车结构知识点总结
汽车整车结构知识点总结汽车是由各种部件组成的机械设备，它们构成了汽车的整车结构。
汽车整车结构是汽车工程学中的一个重要内容，它包括了汽车的各个部件和系统，以及它们之间的连接和配合关系。
本文将对汽车整车结构的各个方面进行详细的介绍和总结。
一、车身结构1. 车身结构的基本组成(1) 车身骨架：车身骨架是汽车车身的主要支撑结构，它由车身的各种横梁、纵梁和支撑件组成，以保证汽车的整体刚度和稳定性。
(2) 车身外壳：车身外壳是汽车车身的外部保护结构，它由各种钣金板材制成，可以起到防护和美观的作用。
2. 车身结构的分类(1) 敞篷车结构：敞篷车的车身结构主要由车身骨架和车身外壳构成，不像封闭车型那样有固定的车顶。
(2) 封闭车结构：封闭车的车身结构是相对封闭的，它主要由车身骨架和车身外壳构成，车身外壳几乎包裹了整个车身。
3. 车身材料及工艺(1) 车身材料：汽车车身的材料一般选择高强度的钢材或者铝合金材料，以保证车身的强度和轻量化。
(2) 车身工艺：车身工艺包括汽车车身的冲压、焊接、喷涂等工艺过程，它们对车身的质量和外观有着重要的影响。
二、底盘结构1. 底盘的基本组成(1) 车轮和轮胎：车轮和轮胎是汽车底盘的基本部件，它们直接接触地面，承担汽车的行驶和转向任务。
(2) 悬挂系统：悬挂系统是汽车底盘的重要组成部分，它包括悬架、弹簧和减震器，可以保证车身的稳定性和舒适性。
2. 底盘的分类(1) 前置前驱：前置前驱的底盘结构是汽车发动机放置在前轴前方，通过前轮传动的方式驱动汽车。
这种结构具有较高的空间利用率和经济性。
(2) 前置后驱：前置后驱的底盘结构是汽车发动机放置在前轴后方，通过后轮传动的方式驱动汽车。
这种结构具有较好的操控性和动力性能。
(3) 前置四驱：前置四驱的底盘结构是汽车发动机放置在前轴前方，通过前后轮同时传动的方式驱动汽车。
这种结构具有较好的通过能力和越野性能。
3. 底盘结构的材料及工艺(1) 底盘材料：汽车底盘的材料一般选择高强度的合金材料，以承受汽车的各种力的作用。
车身结构介绍范文
车身结构介绍范文车身结构是指汽车的整个车身的构造和组成方式，它直接影响到汽车的安全性、舒适性和操控性能。
下面将对车身结构进行详细介绍。
一、车身结构的分类：1.整体式车身结构：车身整体由一整块钢板冲压成型，车门、车顶等部位没有明显的分割。
2.空间式车身结构：车身分割成许多模块，通过螺栓、焊接等方式连接在一起，好处是方便维修和更换零部件。
3.混合式车身结构：整体式和空间式的结合体，采用整体式的方式制造车身的大部分构件，而一些需要常常进行维修或更新的部件则使用空间式。
二、车身结构的重要性：1.安全性：车身结构对于汽车的安全性起着至关重要的作用，它必须能够承受和分散撞击时的冲击力，保护车辆内部的乘员。
2.刚性：车身结构的刚性对于汽车的操控性和舒适性有着重要的影响，高刚性能够提高车辆的稳定性和抗扭性。
3.轻量化：现代汽车的设计追求节能环保，而车身结构的轻量化是实现节能的一个重要措施，轻量化能够减少车辆自重，提高燃油经济性。
4.散热性：车身结构的散热性能直接影响到发动机和其他机械部件的温度，良好的散热性能可以保证车辆的正常运行。
三、常见的车身结构：1.钢质车身结构：钢质车身结构是目前主流的车身结构，它采用钢材制造，具有优秀的刚性和抗冲击能力，同时还具有较好的隔音、降噪性能。
2.铝合金车身结构：铝合金车身结构由铝合金材料制造，相比于钢质车身具有更轻的重量，但是相对较高的成本限制了其在普通乘用车中的应用。
3.纤维增强复合材料车身结构：纤维增强复合材料车身结构由轻质高强度的纤维增强复合材料制造，具有较高的轻量化效果，但是成本较高，难以大规模应用在乘用车中。
4.碳纤维车身结构：碳纤维车身结构是目前最先进和最轻量化的车身结构，由碳纤维材料制造，具有极高的刚性和抗冲击能力，但是成本非常高，目前仅应用于高端超跑和赛车中。
四、车身结构的设计原则：1.安全性：车身结构应具备良好的抗撞击性能，能够吸收和分散撞击时的冲击力，保护乘员安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一位：系统
第三位：子系统
B – 车身
C – 底盘 P – 动力系统 U – 网络
0 – SAE定义
1 – 制造厂 定义
1 - 燃油＼空气
2 – 喷油器 3 – 点火 4 – 排放 5 – 车速传感器 6 – 计算机输出 7 – 变速器
（FCSC）新车型培训
车身电气系统—CAN
网络维修
所有的网络基本上都是由电子控制模块、连接器，数据链接插口（DLC ）和数据总线电路组成。能够进行的维修仅仅是线路维修、连接器维 修或模块更换。 l 线路或连接器需要维修时，都要采用汽车维修手册中指定的方 法进行维修。在检查控制模块所有的电源和接地电路后，才能确定该 控制模块是否发生故障。首先识别该模块的电源和接地电路，然后采 用数字万用表进行检查。 l 所有的双绞线在每英寸内必须至少有一个扭结（为了防止电磁 干扰），并且在与模块连接的10英寸范围内必须扭结。 l 维修数据总线时，必须使用正确规格的导线。数据总线电路中 的高阻抗会场导致网络发生故障。 导线维修必须焊接，不允许将导线拧接
1． 2． 3． 4． 5． 6． 7． 8． 顶盖横梁1 B柱 门槛 横梁2 横梁3 前门防撞杆 后门防撞杆 碰撞能量
（FCSC）新车型培训
车身系统—内饰
（FCSC）新车型培训
车身系统—内饰
1 中央控制面板
2 仪表板杂物箱 3 储物盒 4 副仪表板储物盒 5 杯座 6 前烟灰缸 7 后烟灰缸
车内装饰
（FCSC）新车型培训
车身电气系统—多路传输
车载电脑发展 的趋势
模块:减少→增加
（FCSC）新车型培训
车身电气系统—多路传输
• 由来
什么是多路传输?
CAN
变速箱
发动机 车外诊断
车门
BCM 制动 仪表 座椅
灯
收音机
• 定义
CD
9141网络
车窗
ACP网络
AMP
多路传输其实就是汽车上用到的 一种网络通讯 （FCSC）新车型培训
• 总线：连接节点，每米33-50股绞股线
• 终端电阻器： 2 x 120 欧姆,通常位于模块中
（FCSC）新车型培训
车身电气系统—CAN
: CAN 主总线 (高) : CAN 分总线 (高) : CAN 主总线 (低) : CAN 分总线 (低)
1号J/C连接器 转向角度 传感器
2号J/C连接器
（FCSC）新车型培训
车身系统—内饰
（FCSC）新车型培训
车身系统—电源分配
发动机仓电力分配中心
（FCSC）新车型培训
车身电气系统—多路传输
CAN 网络系统的基本知识介绍
CAN又称控制器区域网络,是为了将智能设备以 及同一系统或子系统内的传感器和执行器连成 网络而特别开发的串行总线系统.其主要特点 是:成本低廉,能够在复杂环境下工作,高速的 实时处理能力,使用方便.
温度
同时发送 怎么办?
解决冲突就要用到协议。 CAN BUS是协议的一种
（FCSC）新车型培训
车身电气系统—多路传输
多路技术在诊断方面的应用
测 仪 至 模 块 的 通 讯
检
动力控制模块 讯 模 块
至 检
测
仪
通
（FCSC）新车型培训
车身电气系统—CAN
CAN-总线
硬件部分
• 收发机（即控制模块）：发送并接受数据 帧（位于节点处）
车身系统介绍
了解车身系统基本组成和技术特点 熟悉车身各个系统控制原理和方式 掌握车身系统的诊断 掌握空调系统控制原理及诊断
（FCSC）新车型培训
车身系统--概述
采用三重H车身结构 采用自动回位防夹电动天窗及电动门锁系统（选） 采用发动机防盗锁止系统(PATS被动防盗系统) 采用带灯光调节、大灯清洗装置的气体放电式（氙气）大灯
网关 ECU 偏移率传感器
减速度传感器 防滑控制 ECU PCM
倒车导向 ECU 安全带 ECU
DLC3
SIL CAN-L
EMPS ECU
终端回路 (120 )
CAN-H
（FCSC）新车型培训
车身电气系统—CAN
CAN-总线
• 2 条线路：CAN高端与CAN低端 • CAN高端： 隐性 = 2.5 伏特, 显性 = 3.5 伏特 • CAN 低端: 隐性 = 2.5 伏特, 显性 = 1.5 伏特
采用先进的CAN
总线网络系统和车身控制模块 （选）
采用带指南针及倒车雷达显示的智慧型自动防眩目内后视镜。（选）
（FCSC）新车型培训
车身系统—本体结构
车身本体结构
整体式车身设计增强汽车 的结构刚度和降低车身震动， 从而增强安全性。 • 碰撞吸能区是一个H 型的 结构（三重H 结构），它能吸 收碰撞时产生的能量以避免伤 害乘客。 • 采用了钢质的保险杠横梁 用以增加安全性能。 • 采用了树脂材料的前端框 架用以增强维护保养方便性。
车身电气系统—多路传输
（FCSC）新车型培训
车身电气系统—多路传输
（FCSC）新车型培训
车身电气系统—多路传输
非多路传输工作原理
（FCSC）新车型培训
车身电气系统—多路传输
多路传输工作原理
（FCSC）新车型培训
车身电气系统—多路传输
数据的采集和处理工作原理
（FCSC）新车型培训
车身电气系统—多路传输
• CAN高低差导致产生总线信号 具有抗干扰性
（FCSC）新车型培训
车身电气系统—CAN
（FCSC）新车型培训
车身电气系统—CAN
奔腾车系CAN网络系统
AFAG
BCM
2X 2W
1 2 3 4 5
PCM DSC HU/CM (带DSC) ABS HU/CM（带ABS） 数据连接器-2 仪表板
6 7 8 9 10
TCM AI AM 音响设备 双绞线
（FCSC）新车型培训
车身电气系统—CAN
奔腾CAN电路连接图
奔腾电路图第60页
（FCSC）新车型培训
车N
（FCSC）新车型培训
车身电气系统—多路传输
P 0
第二位：码 的类型
5
00
第四、五位: 具体代码
• 1 车身壳体 2 保险杠横梁 3 前端框架
（FCSC）新车型培训
车身系统—本体结构
• 碰撞吸能区结构：
1 2 3 4 5 6 7
碰撞能量 保险杠横梁 前纵梁 副车架 扭矩盒 门槛 纵梁后段
（FCSC）新车型培训
车身系统—本体结构
• 车厢的结构： • 地板、侧围以及顶盖构成了三个H 型的结构（三重H 型结构），从而在发生碰撞的时候可以抵挡碰撞所产 生的撞击力。通过防止车体变形改进操作稳定性。
