钢筋混凝土现浇双向板楼盖设计书
北京科技大学课程设计设计题目：钢筋混凝土现浇双向板楼盖设计课程名称：钢筋混凝土结构设计院系：土环学院土木工程系班级：姓名：学号：设计时间：2014年6月目录一、设计任务书 (2)1.设计目的和方法 (2)2.设计资料 (2)3.设计内容 (2)4.设计任务 (3)5.设计要求 (3)二、设计计算书 (4)1.结构布置及构件尺寸选择 (4)2.荷载设计值 (4)3. 内力计算 (5)4.双向板支承梁设计 (12)三、参考文献 (27)四、附图 (28)一、设计任务书1.设计目的和方法通过本设计对所学课程内容加深理解，并利用所学知识解决实际问题；培养学生正确的设计观点、设计方法和一定的计算、设计能力，使我们掌握钢筋混凝土现浇楼盖的设计方法和步骤；培养用图纸和设计计算书表达设计意图的能力，进一步掌握结构施工图的绘制方法。
根据某多层建筑平面图，楼盖及屋盖均采用现浇钢筋混凝土结构的要求，并考虑支承结构的合理性确定支承梁的结构布置方案。
确定板的厚度和支承梁的截面尺寸及钢筋和混凝土强度等级。
分别按照塑性计算方法和弹性理论计算方法进行板、支承梁的内力和配筋的计算。
2.设计资料(1)结构形式：某多层工业厂房，采用现浇钢筋混凝土结构，内外墙厚度均为300mm，设计时只考虑竖向荷载作用，要求完成该钢筋混凝土整体现浇楼盖的设计，其平面如图1.1所示。
（2）楼面做法：20mm厚水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆抹底。
（3）荷载：永久荷载主要为板、面层以及粉刷层自重，钢筋混凝土容重25kN/m3,水泥砂浆容重20kN/m3,石灰砂浆容重17kN/m3,分项系数Rg =1.2，分项系数Rq=1.3或1.4。
（4）材料：平面尺寸lox =4.5m，loy=4.8m。
楼面均布活荷载q=4.8kN/m。
混凝土强度等级为C30。
采用HRB335钢筋。
3.设计内容（1）双向板肋梁楼盖结构布置：确定板厚度，对板进行编号，绘制楼盖结构布置图。
（2）双向板设计：[1]按弹性理论进行板的设计以及绘制板的配筋图。
[2]按塑性理论进行板的设计以及绘制板的配筋图。
（3）支承梁的设计。
4.设计任务（1）设计书一份，包括封面、目录、设计任务书、设计计算书、设计施工图、参考文献、设计心得、成绩评定表。
（2）施工图纸[1]结构平面布置图[2]板的配筋图[3]支承梁的配筋图5.设计要求施工图要求做到布图合理，图面整洁，按比例作图并符合“建筑制图统一标准”中关于线型、符号、图例等各项规定；图中书写字体一律采用仿宋体；同一张施工图中各截面编号及钢筋编号均不得重复。
二、设计计算书1.结构布置及构件尺寸选择双向板肋梁盖由板和支撑梁构成，支撑梁短边的跨度为4500mm，支撑梁长边的跨度为4800mm。
根据柱网布置，选取的结构平面布置方案如图1所示。
图1 结构平面布置板厚的确定：连续双向板的厚度一般大于或等于L/50=4500/50=90mm，且双向板的厚度不宜小于80mm，故取板厚为120mm。
支撑梁截面尺寸：根据经验，支撑梁的截面高度h=l/14～l/8,长跨梁截面高度h=(4800/14～4800/8)=343～600mm,故取h=500mm。
长跨梁截面宽 b=h/3～h/2=(500/3～500/2)=167～250mm,故取b=200mm。
短跨梁截面高 h=(4500/14～4500/8)mm=321～563mm,故取h=500mm。
短跨梁截面宽 b= h/3～h/2=167～250mm,故取b=200mm。
2.荷载设计值20mm厚水泥砂浆地面0.02×20kN/m3=0.4kN/m2150mm厚钢筋砼现浇板0.15×25kN/m3=3.75kN/m220mm厚石灰砂浆抹底0.02×17kN/m3=0.34kN/m2=0.4+3.75+0.34=4.49kN/m2恒荷载标准值：gk=4.8kN/m2活荷载标准值：qk由可变荷载效应控制的组合：p=1.2g+1.3q=1.2×4.49+1.3×4.8=11.63 kN/m2由永久荷载效应控制的组合：g+q=1.35×4.49+0.7×1.4×4.8=11.02kN/m2可见，对板来言，由可变荷载效应控制。
故：折算恒载设计值：pˊ=1.2g+1.3q/2=1.2×4.49+1.3×4.8/2=8.51 kN/m2 折算活荷载设计值：p〞=1.3q/2=1.3×4.8/2=3.12kN/m23.内力计算3.1计算跨度①内跨错误！未找到引用源。
=错误！未找到引用源。
，此处错误！未找到引用源。
为轴线间的距离；②边跨错误！未找到引用源。
=错误！未找到引用源。
，此处错误！未找到引用源。
为板净跨，b为梁宽。
3.2弯矩计算跨中最大正弯矩发生在活载为“棋盘式布置”时，即跨中弯矩为当内支座固支时g+q/2作用下的跨中弯矩与当内支座铰支时±q/2作用下的跨中弯矩值两者之和。
支座最大负弯矩可以近似按活载满布时求得，即为内支座固支时g+q作用下的支座弯矩。
在上述各种情况中，周边梁对板的作用视为铰支座，如下图所示。
计算弯矩时考虑泊松比的影响，在计算中近似取0.2。
3.3板的计算(按塑型理论计算)钢筋混凝土为弹塑性体，因而按弹性理论计算结果不能反映结构的刚度随荷载而改变的特点，与已考虑材料塑性性质的截面计算理论也不协调。
塑性铰线法是常用的塑性理论计算方法之一。
塑性绞线法，是在塑性绞线位置确定的前提下，利用虚功原理建立外荷载与作用在塑性铰线上的弯矩二者间的关系式，从而求出各塑性铰线上的弯矩值，并依次对各截面进行配筋计算。
基本公式：x M +y M +21（'x M +''X M +'Y M +''Y M ）=2412y pl （3x l -y l ） 令 n=x yl l ，α=x ym m ，β=x x m m '=x xm m ''=y y m m '=yy m m '' （y l 为板短边长度）考虑到节省钢材和配筋方便，一般取β=2.0，为使在使用阶段两方向的截面应力较接近，宜取α=（1/n ）2=（yxl l ）2 。
先计算中间区格板，然后将中间区格板计算得出的各支座弯矩值作为计算相邻区格板支座的已知弯矩值，依次由内向外直至外区各板可一一解出。
对边区格板，角区格板，按实际的边界支承情况进行计算。
本设计采用弯起钢筋配筋方式。
楼盖划分A ，B ，C,D 四种区格板，每区格板均取y m =αx m ，α=（yxl l ）2，'x β=''x β='yβ=''y β=2.0，其中x l 为板短边长度，y l 为板长边长度,且两者均为净跨。
将跨内正弯矩区钢筋在离支座边4xl 处截断一半，则跨内正塑性铰线上的总弯矩x M ，y M 应按下式计算：x M =（y l -24⨯x l ）x m +224⨯⨯xx m l =（y l -4x l ）x m 同理可得 y M =（x l -4x l ）y m =y x m l 43作用于板面上的荷载设计值为p=1.2g+1.3q=1.2×4.49+1.3×4.8=11.63 kN/m 2（1）A 区格板的计算①板的计算跨度（净跨）：x l =4.5-0.20=4.30m ，y l =4.8-0.20=4.60m ，α=（4.30/4.60）2=0.87。
②弯矩计算跨内塑性铰线上的总弯矩为：x M =（y l -4xl ）x m =（4.60-4.30/4）⨯y m /0.87=4.05y m y M =y x m l 43=y m 4.343⨯=3.23y m支座边负塑性铰线上的总弯矩为：'xM =''X M =y x l m β=2.0⨯4.60⨯y m /0.87=10.57y m 'Y M =''Y M =x y l m β=2.0⨯4.30y m =8.6y m由x M +y M +21（'x M +''X M +'Y M +''Y M ）=2412x pl （3y l -x l ）（x l 为短跨）得：y m [()28.6257.10213.234.05⨯+⨯++]=()4.3060.434.3058.012412-⨯⨯⨯⨯解上式可得y m =3.00 kN.m/m ，于是有：⎪⎩⎪⎨⎧=⨯====⨯======mm kN m m m m m kN m m m mm kN m m y y yx x x y .00.600.30.2.90.645.30.2.45.387.0/00.3/''''''x ββα ③配筋计算跨中截面积=ox h 120-20=100mm ，=oy h 120-30=90mm ，支座截面近似取=o h 100mm ，近似取γs 为0.95。
折减原则根据：1.中间跨的跨中截面及中间支座上应予以折减，折减系数为0.8；2.边跨的跨中截面及从楼板边缘算起的第二支座上，当ll b ﹤1.5时，折系数为0.8，当1.5≤ll b ≤2时，折减系数为0.9。
本设计资料中，ll b ﹤1.5，所以折减系数为0.8；3.角区格不应折减。
X 方向跨中：sx A =ox s y x h f m γ8.0=10095.0300103.458.06⨯⨯⨯⨯=96.84mm 2 Y 方向跨中：sy A =oys y y h f m γ8.0=93.57mm 2X 方向支座：sx A =os y xh f m γ'8.0=193.68mm 2 Y 方向支座：sy A =os y y h f m γ'8.0=168.42mm 2（2）C 区格板的计算①板的计算跨度（净跨）：xl =4.5-0.20=4.30m ，yl =4.8-0.20/2+0.12/2=4.76m ，α=（4.30/4.76）2=0.82。
②弯矩计算跨内塑性铰线上的总弯矩为：x M =（y l -4xl ）x m =（4.76-4.30/4）⨯y m /0.8=4.60y m y M =y x m l 43=y m 4.3043⨯=3.23y m支座边负塑性铰线上的总弯矩为：将A 区格板算得的短跨支座弯矩y m '=6.00kN.m/m 作为C 区格板的y m ''。
'xM =''X M =y x l m β=2.0⨯4.76⨯y m /0.8=11.90x m 'y M =0，''Y M =''y x m l =4.30×6.00=25.80 kN.m/m由x M +y M +21（'x M +''X M +'Y M +''Y M ）=2412x pl （3y l -x l ）（x l 为短跨）得：y m [4.6+3.23+21×(11.90×2）]+25.80x1/2= ()4.3076.434.3011.632412-⨯⨯⨯⨯解上式可得y m =3.87kN.m/m ，于是有：⎪⎩⎪⎨⎧===⨯======m m kN m m m m kN m m m m m kN m m y y x x x y x .00.6,0.68.984.40.2.84.482.0/87.3/''''''βα ③配筋计算（折减计算原则为A 区格板计算中所提的）X 方向跨中：sx A =oxs y xh f m γ8.0=135.85mm 2Y 方向跨中：sy A =oys y y h f m γ8.0=120.70mm 2X 方向支座：DC syA -= os y x h f m γ'=339mm 2（角区格不折减） （3）B 区格板的计算①板的计算跨度（净跨）：x l =4.5-0.20/2+0.12/2=4.46m ，y l =4.8-0.20=4.60m ，α=（4.46/4.60）2=0.94。
双向板的计算跨度 混凝土结构课程设计计算书Word
双向板的计算跨度混凝土结构课程设计计算书北京建筑工程学院《混凝土结构设计基本原理》课程设计任务书（整体式钢筋混凝土楼盖设计）班级：学生姓名：指导老师：目录1、平面结构布置----------------------------------------------（3）2、板的设计----------------------------------------------------（4）3、次梁的设计-------------------------------------------------（8）4、主梁的设计-------------------------------------------------（11）5、关于计算书及图纸的几点说明-------------------------附图1、板的配筋图附图2、次梁的配筋图附图3、主梁配筋图参考资料： 1、建筑荷载规范 2、混凝土结构设计规范18）（现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置：１、确定主梁的跨度为7.2m,次梁的跨度为4.5m,主梁每跨内布置两根次梁,板的跨度为2.4m。
楼盖结构布置图如下：２、按高跨比条件，当h度。
取板厚h80mm140l60mm时，满足刚度要求，可不验算挠3、次梁的截面高度应满足 h(则b(～2113)h(116112～118)L(250～375)mm，取h350mm～175)mm，取b200mm。
1104、主梁的截面高度应该满足h(则h(～2113)h(217～115)L(480h650mm，～720)mm，～325)mm，取b300mm。
二、板的设计（按塑性内力重分布计算）：1、荷载计算：板的恒荷载标准值：取1m宽板带计算：水磨石面层 0.6510.65kN 80mm 钢筋混凝土板 0.0825 15mm板底混合砂浆0.015/m2.0kN/m170.255kN/m恒载： gk活载： qk2.905kN/m616kN/m恒荷载分项系数取1.2；因为工业建筑楼盖且楼面活荷载标准值大于4.0kN/m，所以活荷载分项系数取1.3。
混凝土结构双向板设计说明

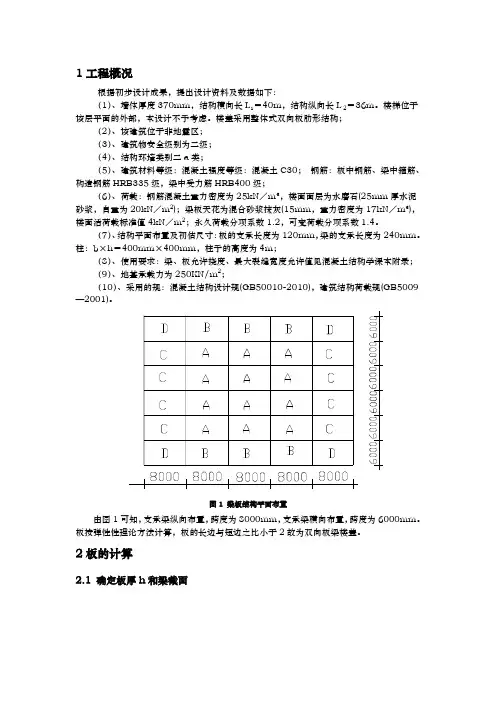

1工程概况根据初步设计成果，提出设计资料及数据如下：（1）、墙体厚度370mm，结构横向长L1＝40m，结构纵向长L 2＝36m。
楼梯位于该层平面的外部，本设计不予考虑。
楼盖采用整体式双向板肋形结构；（2）、该建筑位于非地震区；（3）、建筑物安全级别为二级；（4）、结构环境类别二a类；（5）、建筑材料等级：混凝土强度等级：混凝土C30；钢筋：板中钢筋、梁中箍筋、构造钢筋HRB335级，梁中受力筋HRB400级；（6）、荷载：钢筋混凝土重力密度为25kN／m3，楼面面层为水磨石(25mm厚水泥砂浆，自重为20kN／m2)；梁板天花为混合砂浆抹灰(15mm，重力密度为17kN／m3)，楼面活荷载标准值4kN／m2；永久荷载分项系数1.2，可变荷载分项系数1.4。
（7）、结构平面布置及初估尺寸：板的支承长度为120mm，梁的支承长度为240mm。
柱：b×h＝400mm×400mm，柱子的高度为4m；（8）、使用要求：梁、板允许挠度、最大裂缝宽度允许值见混凝土结构学课本附录；（9）、地基承载力为250KN/m2；（10）、采用的规：混凝土结构设计规(GB50010-2010)，建筑结构荷载规(GB5009—2001)。
图1 梁板结构平面布置由图1可知，支承梁纵向布置，跨度为8000mm，支承梁横向布置，跨度为6000mm。
板按弹性性理论方法计算，板的长边与短边之比小于2故为双向板梁楼盖。
2板的计算2.1 确定板厚h和梁截面2.2 荷载计算25mm 水泥砂浆面层 0.025×20=0.5 kN/m 2150mm 钢筋混凝土板 0.12×25=3 kN/m 215mm 混合砂浆抹灰 0.015×17=0.255 kN/m 2恒载标准值 3.755 kN/m 2永久荷载设计值 g=1.2×3.755=5.4 kN/m 2可变荷载设计值 q=1.4×4.0=5.6 kN/m 2合计 g+q=10.12 kN/m 22.3 板的承载力计算在求各区格板跨正弯矩时按恒荷载均布及活荷载棋盘式布置计算，取荷载：5.6' 4.5067.3122q g g =+=+= kN/m 2 5.6' 2.822q q === kN/m 2 在'g 作用下，各支座均可视作固定支座，边支座按实际情况确定，如果搭接在墙上的视为简支，搭接在梁上的视为固定。
钢筋混凝土肋梁楼盖课程设计任务书
钢筋混凝土肋梁楼盖课程设计任务书建筑工程学院土木工程专业2012年11月15日目录1.钢筋混凝土肋梁楼盖课程设计设计任务书（单向板肋梁楼盖） (1)2.钢筋混凝土肋梁楼盖课程设计设计任务书（双向板肋梁楼盖） (5)3.课程设计撰写规范 (9)钢筋混凝土肋梁楼盖课程设计设计任务书（单向板肋梁楼盖）一、设计题目设计某多层工业建筑（某仓库）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计目的钢筋混凝土肋梁楼盖课程设计是《混凝土结构设计原理》课程的又一重要教学环节之一。
通过本课程设计：l．可以使学生了解钢筋混凝土单向板设计的一般程序和内容；2．了解结构布置、结构选型、材料及强度等级确定方法，以及结构构造和构件间连接等基本要求；3．熟悉并学会运用规范有关规定以及有关资料；4．掌握单向板肋梁楼盖的荷载汇集方法、传递途径及计算简图；5．熟悉弹性理论和塑性理论的设计方法；6．了解内力包络图及材料图的绘制方法；7．掌握现浇钢筋混凝土结构施工图的表达方式。
三、设计资料某多层工业仓库，采用钢筋砼内框架承重，楼盖采用钢筋混凝土现浇单向板肋梁楼盖。
1．建筑尺寸见图1和表1，其中纵向尺寸为5×L2，横向尺寸为3×L1。
2．题号：见附件1说明。
钢筋混凝土单向板肋梁楼盖课程设计任务书表1L1*L2 m) 活载题号5.0 5.56.0 6.57.0 7.58.0 6m×6m6m×6.6m 6m×6.9m 6m×7.2m 6m×7.5m 6.6m×6.6m1815222936291623303731017243138411182532395121926336132027347142128353．生产车间的四周外墙均为承重砖墙，墙厚为370mm，内设钢筋混凝土柱，其截面尺寸为350mm×350mm。
4．荷载2（1）楼面活荷载标准值，单位为 kN/m（见表一）（2）楼面层做法：20mm 厚水泥砂浆找平层，后做 10mm厚水磨石面层。
同济大学地下混凝土结构课程设计计算书详解
1.1.2 荷载计算 20mm 厚水泥砂浆面层 100mm 钢筋混凝土板 15mm 混合砂浆天棚抹灰
永久荷载设计值
可变荷载设计值
合
计
0.02×20=0.40 kN/m2 0.10×25=2.50 kN/m2 0.015×17=0.26 kN/m2
3.16 kN/m2 g=1.2×3.16=3.79 kN/m2 q=1.3×8.00=10.4 kN/m2
1.086
0.0346 8.99 2.22
my 0.0754 5.2 2.22
3.403
0.00998.99 2.252 0.0131 5.2 2.252 0.796 0.03398.99 2.252 0.0506 5.2 2.252 2.875
0.0090 8.99 2.22 0.0285 5.2 2.22 1.110 0.0350 8.99 2.22 0.0647 5.2 2.22 3.151
14.19 kN/m2
1.1.3 设计计算 跨中最大正弯矩在可变荷载为棋盘形布置时，简化为当内支座固定时
g g q 作用下的跨中弯矩与当内支座铰支时 q q 作用下的跨中弯矩之和。支
2
2
座最大负弯矩按可变荷载满布时求得，即内支座固定时 g q 作用下的支座弯支座。平面布置简图如图 1
0.00968.99 2.252 0.0152 5.2 2.252 0.837 0.03438.99 2.252 0.0460 5.2 2.252 2.772
mx
0.2 my
1.767 3.620
1.371 3.034
1.740 3.373
1.391 2.939
mx
0.057114.19 2.22
钢筋混凝土现浇楼盖课程设计讲解
第一节钢筋混凝土楼盖简介
按施工工艺: 现浇式（整体式）、装配式、装配整体式
按受力特点：（P12图2-1） 单向板肋梁楼盖、双向板肋梁楼盖、无梁楼 盖、密肋楼盖、井式楼盖、扁梁楼盖
第二节现浇式肋梁楼盖
一 现浇式楼盖组成: 板、次梁、主梁和竖向支承构件（柱、墙）等
二 单向肋梁楼盖和双向肋梁楼盖
1. 两对边支承的板按单向板计算；
2. 四边支承的板：
ly
lx / ly 2
应按双向板计算；
lx
2 lx / ly 3 宜按双向板计算，当按短边方向受力的
单向板计算时，应沿长边方向布置足够 数量的构造钢筋；
lx / ly 3 可按短边方向受力的单向板计算
第三节 单向板肋梁楼盖设计要点
可变荷载分项系数：一般情况Q=1.4，对于标准值 4kN/m2的工业房屋楼面结构 Q=1.3
第三节 单向板肋梁楼盖设计要点
计算荷载传递：板次梁主梁柱、墙时按简 支考虑 板、次梁承受均布荷载，主梁承受次梁传来集 中荷载。主梁自重集中荷载
楼面梁的从属面积25m2，楼面活载折减(0.9)
主梁支座处截面的有效高度
第三节 单向板肋梁楼盖设计要点
6.2 板的配筋构造
板受力钢筋一般采用HPB235(I级钢)，直径通常 为6mm, 8mm, 10mm，直径不宜多于两种，支座 负弯矩钢筋直径不宜太小 受力钢筋间距，当h 150mm时，间距不宜> 200mm；当h>150mm时，间距不宜>1.5h，且不宜 大于>250mm 板配筋可用弯起式和分离式，当板厚>120mm且承 受动荷载较大时，不宜采用分离式
二 截面尺寸(按刚度要求)
构件种类
双向板肋梁楼盖设计-课程设计
课程设计设计题目：双向板肋梁楼盖设计学院：专业：班级：姓名：学号：指导教师：职称：完成日期：年月日目录一、设计任务 (1)1、题目 (1)2、目的要求 (1)3、设计条件 (1)二、本梁板结构系统布置的优缺点评述 (2)1）承重墙、柱网和梁格布置 (2)2）结构布置 (2)3）单向板和双向板肋形结构的区别 (2)三、板厚及梁系截面尺寸的确定 (2)1）板的厚度 (2)2）次梁的截面尺寸 (2)3）主梁的截面尺寸 (2)四、双向板设计 (3)（1）板的荷载计算 (3)（2）板的计算跨度l0 的计算 (4)（3）弯矩计算 (4)（4）板的配筋 (6)（5）板的配筋图 (8)五、次梁设计 (8)（1）计算跨度 (8)（2）荷载计算 (8)（3）内力计算 (9)1）弯矩计算 (9)2）剪力计算 (11)（4）正截面承载力计算 (13)（5）斜截面承载力计算 (14)（6）次梁构造 (15)六、裂缝验算 (15)七、挠度验算 (15)八、楼梯设计 (16)（1）梯段板设计 (16)（2）平台板设计 (17)（3）平台梁设计 (17)九、设计心得 (16)附页：图纸---------------------------------------------------------------------------------------------------- 20双向板肋梁楼盖设计计算书一、设计任务1、题目双向板肋梁楼盖2、目的要求钢筋混凝土与砌体结构课程设计是教学计划中的一个重要的实践性教学环节，对培养和提高学生房屋结构设计基本技能，学会运用技术规范和标准图册，掌握施工图的绘制方法，培养学生利用计算机软件绘图；启发学生对实际结构工作情况的认识和巩固所学的理论知识，培养学生综合运用所学知识分析与解决问题的能力、了解钢筋混凝土结构设计一般程序和内容，为毕业设计及今后从事实际工作奠定初步基础具有重要作用。
2．1 目的1）了解双向板肋梁楼盖的荷载传递关系及其计算简图的确定；2）掌握板厚及梁系截面尺寸的确定方法；3）通过板的计算，掌握弹性内力计算方法，熟悉按棋盘式布置活荷载考虑不利组合；4）通过主、次梁的计算，掌握按弹性理论分析内力的计算方法，并熟悉内力包络图和材料图的绘制方法；5）掌握板、主次梁的配筋计算、冲切验算，了解并熟悉现浇梁板结构的有关构造要求；6）掌握钢筋混凝土结构施工图的表达方法、制图规定，进一步提高制图的基本技能。
钢筋混凝土双向板肋梁楼盖设计
钢筋混凝土双向板肋梁楼盖设计1.工程概况本工程设计为一座大跨度钢筋混凝土双向板肋梁楼盖，楼盖跨度为30米，采用常规荷载，结构类型为双向板肋梁结构。
楼盖高度为300mm，设计荷载为500kN/m²。
2.结构设计方案2.1梁设计梁的尺寸设计应满足荷载承载能力和刚度要求。
根据楼盖跨度和设计荷载，选取适当的梁截面尺寸进行计算，考虑梁的自重和活载荷载对梁的弯矩和剪力产生的影响。
采用钢筋混凝土梁进行计算，按照规范确定梁的截面尺寸、配筋率和受力状况，计算出梁的受力情况和截面尺寸。
2.2板设计板的尺寸设计应满足荷载承载能力和刚度要求。
根据楼盖跨度和设计荷载，选取适当的板厚度进行计算，考虑板的自重和活载荷载对板的弯矩和剪力产生的影响。
采用钢筋混凝土板进行计算，按照规范确定板的截面尺寸、配筋率和受力状况，计算出板的受力情况和截面尺寸。
2.3肋设计肋的尺寸设计应满足荷载承载能力和刚度要求。
肋的数量和尺寸可根据板的尺寸和梁的布置来确定。
考虑肋的自重和活载荷载对肋的弯矩和剪力产生的影响，采用钢筋混凝土肋进行计算，按照规范确定肋的截面尺寸、配筋率和受力状况，计算出肋的受力情况和截面尺寸。
3.结构计算钢筋混凝土双向板肋梁楼盖的结构计算主要包括受力计算和尺寸设计两个方面。
受力计算包括梁、板和肋的弯矩和剪力等受力情况的计算，根据受力情况确定截面尺寸和配筋率。
尺寸设计包括梁、板和肋的尺寸计算，根据荷载承载能力和刚度要求确定合适的截面尺寸。
4.结构施工及验收钢筋混凝土双向板肋梁楼盖的施工过程需要严格按照设计图纸和施工规范进行，确保结构的安全和可靠。
施工过程中需要加强对梁、板和肋的质量控制，包括钢筋的焊接、混凝土浇筑、防水处理等工作。
施工完成后，需要进行结构验收，检查结构的尺寸、质量和安全性，并进行结构的监测和维护。
总结：钢筋混凝土双向板肋梁楼盖设计是一项复杂且重要的工作，需要合理选择结构形式、设计合适的构件尺寸和配筋率，确保结构的安全和可靠。
课程设计钢筋混凝土楼盖课程设计计算书
钢筋混凝土课程设计钢筋混凝土楼盖课程设计计算书一、设计资料1、概况某多层工业建筑楼盖，环境类别为一类，楼盖拟采用现浇钢筋混凝土梁板结构。
生产车间的四周外墙均为承重砖墙，其中墙厚370mm，采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱，其截面尺寸为400mm×400mm。
2、楼面做法20mm厚的水泥砂浆面层，钢筋混凝土板80mm，20mm的石灰砂浆天棚抹灰。
3、活载楼面活荷载标准值4.0KN/m2。
4、荷载系数恒载分项系数为1.2；活荷载分项系数为1.4（因楼面活荷载标准值大于4kN/m2）。
5、材料混凝土强度等级采用C30（ƒ c=14.3N/mm2；ƒ t=1.43N/mm2）梁内受力纵筋主筋采用HRB335级（ƒy=300N/mm2），其他钢筋为HPB300级（ƒ y=270N/mm2）二、构件截面尺寸的确定确定主梁的跨度为6.9m,次梁的跨度为6.3m,主梁每跨内布置两根次梁,板的跨度为2.2m。
楼盖结构布置图见图纸。
板厚：当h≥l/40=2300/40=55(mm)时，对于工业建筑的楼盖板要求h≥80mm，取h=80mm。
次梁的截面高度应满足h＝l/（12~18）=6000/（12~18）=350~525(mm)，考虑到活荷载较大，取h=500mm，取b=200mm。
主梁的梁高h＝l/(8~14)=6900/(8~14)=493~862.5(mm)，取h=600mm，梁宽b=250mm。
三、板的计算（按塑性理论）考虑到内力重分布，设计标准要求单向板的长宽比大于或等于3，这里12/l l =6300/2300=2.74<3，宜按双向板设计，按单向板设计时，应沿长边方向布置足够数量的构造钢筋。
这里按单向板设计。
1、荷载板的恒荷载标准值：20mm 厚水泥砂浆楼面 0.02×20=0.4(kN/2m ) 80mm 厚钢筋混凝土板 0.08×25=2(kN/2m ) 20mm 石灰砂浆 0.02×17=0.34(kN/2m ) 小计 2.74kN/2m 活荷载标准值 4kN/2m 恒荷载设计值 g ＝2.74×1.2=3.29(kN/2m ) 活荷载设计值 q=4.00×1.4=5.60(kN/2m ) 荷载载总设计值 g+q ＝3.29﹢5.6=8.89(kN/m 2), 取:8.89kN/2m2、计算简图取次梁截面200mm ×500mm,板在墙上的支承宽度为120mm ，如图1所示。
楼盖设计
楼盖设计1 楼面梁格布置图图12.1 楼面梁格布置图2 荷载设计值(1)活荷载标准值：q=2.0kN/m2（室内），q=2.5kN/m2（走道）(2)恒荷载标准值：20厚花岗石面层0.02×15=0.3kN/m220厚水泥砂浆找平层0.02×20=0.4kN/m2100厚钢筋混凝土现浇板0.10×25×1.1=2.75kN/m2V型龙骨吊顶0.20kN/m2g=3.65kN/m2(3)设计值：q=1.4×2.0=2.8kN/m2（室内），q=1.4×2.5=3.5kN/m2（走道）g=1.2×3.65=4.38kN/m2室内⎪⎪⎪⎩⎪⎪⎪⎨⎧===+=+=+=+222m kN 4.128.22m kN 78.528.238.42m kN 18.78.238.4q q g q g ，走道⎪⎪⎪⎩⎪⎪⎪⎨⎧===+=+=+=+222m kN 75.125.32m kN 13.625.338.42m kN 88.75.338.4q q g q g3 方案确定（弹性理论）(1)AB 跨：2<l 02/l 01=9000/3600=2.50<3，宜按双向板考虑。
(2)BC 跨：2<l 02/l 01=8100/3000=2.70<3，宜按双向板考虑。
4 双向板计算(1)计算跨度：l 0=l c ，l c 为轴线距离（梁柱不偏心）A 区格板l 01=3.0m ，l 02=8.1m(2)弯矩计算1)满布荷载时，g +q /2=6.13kN/m 2，布与板上时l x /l y =3.0/8.1=0.37，支承方式四边固定。
查表得：0400.0=x m ，0038.0=y m ，0829.0-='x m ，0570.0-='y m2)间隔布置时，2kN/m 75.12±=±q ，A 区格板l x /l y =3.0/8.1=0.37，支承方式三边简支，一边固定。
混凝土结构课程设计(双向板肋梁楼盖)
土木工程专业混凝土结构课程设计（双向板）学校名称: XX大学学生姓名：XXX学生学号：XXXXXXXXXX班级：土木工程目录1.设计背景 (1)1.1设计资料 (1)1.2 设计要求 (2)2.设计方案 (3)2.1板布置图 (3)2.2选用材料,地面的做法: (4)3.方案实施 (4)3.1板的计算 (4)3.1.1板的荷载 (6)3.1.2板的内力及配筋 (6)3.2 梁的计算 (10)3.2.1梁的荷载 (10)3.2.2梁内力计算 (12)3.2.3梁配筋计算 (13)3.2.3.1正截面受配弯筋计算 (13)3.2.3.2斜截面受配弯筋计算 (15)目录1 设计资料 (1)2 板的设计 (1)2.1 荷载 (2)2.2 内力计算 (2)2.3 截面承载力计算 (3)3 次梁设计 (3)3.1 荷载 (4)3.2 内力计算 (4)3.3 截面承载力计算 (5)4 主梁计算 (6)4.1 荷载 (7)4.2 内力计算 (7)4.3 截面承载力计算 (11)4.4 主梁吊筋计算 (13)多层工业厂房单向板肋梁楼盖1 设计资料某多层工业厂房设计使用年限为50年，安全等级为二级，环境类别为一类。
结构形式采用框架结构，其中梁柱线刚度比均大于3。
楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。
楼面做法、边梁、墙、及柱的位置关系见图2。
图1 底层结构布置图楼面活荷载标准值8kN/m 2，楼面面层为20mm 水泥砂浆，梁板的天棚抹灰为20mm 厚混合砂浆。
材料选用混凝土：采用C30（f c =14.3 N/mm 2）钢筋：梁的受力纵筋采用HRB335级钢筋（f y =300 N/mm 2），其余采用HRB300级钢筋（f y =270 N/mm 2）。
2 板的设计板按塑性内力重分布方法设计。
按刚度条件板厚要求取h=L/30=2000/30≈67mm ，工业厂房楼面最小厚度为70mm ，取板厚h=80mm 。
