电焊台使用说明书
POK2020说明书
智能无铅焊台
感 谢 您 购 买 我 们 的 无 铅 电 焊 台,本 产 品 是 专 为 无 铅 焊 接 而 设 计 的,使 用 前 请 仔 细 阅 读 本 说 明 书,阅 读 后 请 妥 为 保 管,以 便 日 后 查 阅,
目录
注意事项 ............................................................1 规格 ............................................................2 装置和使用电焊台 ................................................3 参数 ..................................................................5 校准电焊台温度 ...................................................7 错误标记 ............................................................8 焊咀的使用 .........................................................8 焊咀的保养 .........................................................8 部件清单 ............................................................9
1
焊接突现问题
不含铅成分的锡 丝其熔点相对提
。 高35 C左右，因 此熔化相同体积 的锡丝时，需求 的热能更多，普 通控温电焊台在 无铅作业时，容 易出现以下现象 和问题。

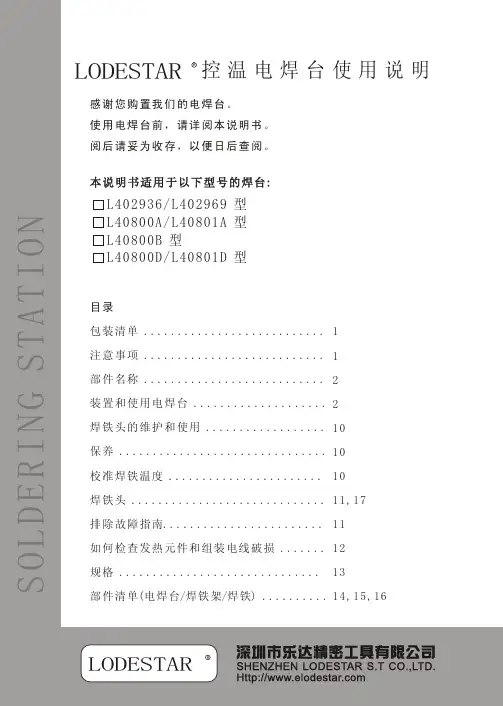

801有铅电焊台说明书
R 300 600
CAL
500 250
350 700
400
230902
C F
800 450
488906
或
LL O D E S T A R SOLDAERINNG ST TIO
R
40800DHEAT
ESD LEAD SAFE
FREE
SLEEP LOCK
LOCK UP
TEMP. C
DOWN
*
六角头扳手
L 4 0 2936/L4029 6 9型
注意
当 电 源 接 通 时 ， 烙 铁 头 温 度 高 于 摄 氏2 0 0至4 8 0度 （ 华 氏4 0 0至8 9 6度 ） 。 鉴于滥用可能导致灼伤或火患，请严格遵守以下事项： . 切勿触及烙铁头附近的金属部份。 . 切勿在易燃物体附近使用焊铁头。 . 通知工场其他人士，焊铁头极易灼伤，可能引起危险事故。休息时或完工后应关掉
丝 （ 电 焊 台 标 有C A L字 样 的 螺 丝 ） ， 直 到 温 度 计 显 示 摄 氏4 0 0度 （ 华 氏7 5 0度 ） 为 止 。 顺 时 针 方 向 旋 转 是 升 温 ， 反 时 针 方 向 是 降 温 。 接 上 校 准 计C A L筒 状 插 头 。 * 我 公 司 建 议 您 采 用1 9 1 / 1 9 2温 度 计 测 试 焊 铁 头 温 度 。
六角头扳手
L 40800A/L40 8 0 1 A型 L 40800B型
焊铁架
L4080 0 D / L 4 0 8 0 1D型
焊铁
装置和使用电焊台
A .焊 铁 架
注意：海绵是可挤压物体，水湿则涨大。使用海绵时，先湿水再挤干,方可置 入 焊 铁 架 底 座 凹洞使用。否则会损坏焊铁头。
热风焊台使用方法
热风焊台使用方法热风焊台是一种常见的焊接设备，广泛用于电子制造业、电子电器维修、电热设备安装等领域。
下面我将详细介绍热风焊台的使用方法。
1.准备工作：-首先，确认工作场所通风良好，保证操作环境安全。
-将热风焊台放置在平稳的工作台上，插好电源线并确保电源供电正常。
-检查热风焊枪及其配件是否完好无损。
-打开热风焊台开关，等待预热，通常需要数分钟。
2.安装焊接咀头：-根据需要选择合适的焊接咀头，通常有平头、尖嘴等不同形状。
-将焊接咀头插入热风焊枪的前端，并用手轻轻旋紧。
3.调节温度和风力：-根据焊接材料和需求，调节热风焊台的温度和风力。
-大部分热风焊台具有温度和风力调节旋钮，根据需要逐渐增加或减少温度和风力。
-通常在焊接前，建议预热或试焊，以确保温度和风力适合工作要求。
4.开始焊接：-使用剥线工具，将需要焊接的电缆线或其他材料剥去绝缘层，露出金属导体。
-确保焊接对象清洁干净，无积水、油污等。
-将热风焊枪对准焊接区域，保持适当的焊接距离，按下热风焊枪的电源开关。
-保持适当的角度和速度，将热风焊枪沿焊接线路或焊点均匀移动。
-热风会将焊接对象表面的材料加热并熔化，然后冷却固化，实现焊接。
5.焊接后的处理：-焊接完成后，提前关闭热风焊台开关，等待热风焊枪冷却。
-及时清理热风焊台及其周围区域，清除焊接产生的废渣和焊接剂残留物。
-将使用过的焊接咀头拆卸下来，清洁并储存备用。
需要注意的是，使用热风焊台时必须保持谨慎，遵循以下安全操作规范：-避免将热风焊枪对准人体和易燃物品，以防发生意外事故。
-热风焊枪加热部分温度较高，请勿触摸，以免烫伤。
-使用焊接剂时，请遵循其安全操作说明，保护好呼吸道等。
-未使用时，请关闭电源开关，并妥善保管热风焊枪和配件。
总结起来，使用热风焊台的方法包括准备工作、安装焊接咀头、调节温度和风力、开始焊接以及焊接后的处理。
运用正确的操作方法，并遵守安全规范，能够确保焊接质量和安全性。
QUICK205焊台使用手册
QUICK205Lead Free Soldering Station大型智能无铅电焊台高周波发热极速回温操作手册感谢您购买我们的无铅电焊台，本产品是专为无铅焊接而设计的，使用前请仔细阅读本说明书，阅读后请妥为保管，以便日后查阅。
目录注意事项………………………………………………………………………部件名称………………………………………………………………………装置和使用电焊台……………………………………………………………参数……………………………………………………………………………休眠……………………………………………………………………………选择合适的烙铁头来适应焊接要求…………………………………………校准烙铁温度…………………………………………………………………烙铁头的使用…………………………………………………………………烙铁头的保养…………………………………………………………………错误标记………………………………………………………………………排除故障指南…………………………………………………………………如何检查发热器及传感器元件………………………………………………更换保险丝……………………………………………………………………规格……………………………………………………………………………烙铁头…………………………………………………………………………注意事项△!警告本使用说明书之“警告”和“注意”的定义如下：△!警告：滥用可能导致使用者死亡或重伤△!注意：滥用可能导致使用者受伤或对涉及物体造成实质破坏。
△!注意部件名称清洁海绵组装电线烙铁插座烙铁架底座装置和使用电焊台A. 烙铁架△!注意：海绵是可挤压物体，水湿则涨大。
使用海绵时，先湿水再挤干。
否则会损坏烙铁头。
2*B.连接△!注意：进行连接或拆开焊台时，切记要关掉电源，以免损坏电焊台。
1．将组装电线连接焊台插座2．将烙铁置放于烙铁架3．将插头插入电源插座。
焊接台使用说明
焊接台使用说明串单焊接台，是用于太阳能电池片和电池串焊接的专用设备。
本设备对太阳能电池片进行焊接前预加热，减少电池片正反面的温差，减少电池片温升速率，从而降低焊接的热应力，有效控制焊接中的破片率。
串、单焊控制电箱上设置有工作台灯开关，各个加热单元开关。
根据实际使用环境、电池片规格设置不同的温度。
（一般设定40~50℃）操作说明１．设定温度：按SET键可设定温度，按SET键至数码管下排数据闪动,表示仪表进入温度设定状态,按△键设定值增加，按▽键设定值减小，再按一下SET键仪表回到正常工作状态温度设定完毕。
2．传感器误差的修正：在确认仪表显示的值不是正确的测量值时可对显示值进行修正。
按SET 键3秒进入仪表内层菜单，选定参数SC后配合△或▽键可修改此参数。
传感器误差的修正的范围为+50到-50，修正完成后再按SET键3秒退出。
仪表出厂时修正值为0，使用时要防止把显示正确的仪表修正至不正确。
3．启动自整定：本产品能适应绝大多数控制系统，只有控制效果特别不理想时方可启动自整定，按SET键3秒进入仪表内层菜单，选定参数At后配合△或▽键开启自整定，此时At指示灯开始闪烁仪表进入自动整定参数工作状态，仪表控制加热系统在设定点付近波动二次，当At灯灭时自整定结束，新的ＰＩＤ参数被锁存在芯片中。
4．操作流程图：注意事项：仪表显示HHH是测量值超出仪表量程或热电偶断线，显示LLL是测量值低于仪表量程下限或接反了热电偶。
焊接台的简单维护：注意台面不要堆太多、太重的物品。
长时间不用焊接台时应将电源切断。
对加热体反面的托条应经常检查，保持支紧螺栓顶紧加热板。
焊接台基本参数：总功率：1.5Kw额定电压：~220V/50Hz。

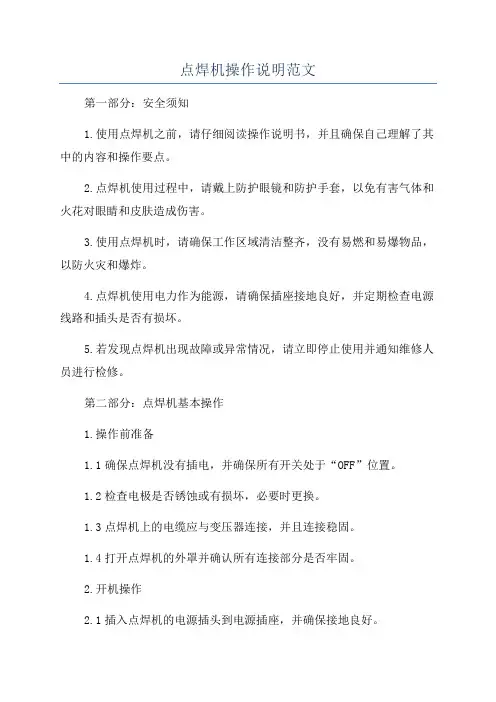

点焊机操作说明范文
点焊机操作说明范文第一部分：安全须知1.使用点焊机之前，请仔细阅读操作说明书，并且确保自己理解了其中的内容和操作要点。
2.点焊机使用过程中，请戴上防护眼镜和防护手套，以免有害气体和火花对眼睛和皮肤造成伤害。
3.使用点焊机时，请确保工作区域清洁整齐，没有易燃和易爆物品，以防火灾和爆炸。
4.点焊机使用电力作为能源，请确保插座接地良好，并定期检查电源线路和插头是否有损坏。
5.若发现点焊机出现故障或异常情况，请立即停止使用并通知维修人员进行检修。
第二部分：点焊机基本操作1.操作前准备1.1确保点焊机没有插电，并确保所有开关处于“OFF”位置。
1.2检查电极是否锈蚀或有损坏，必要时更换。
1.3点焊机上的电缆应与变压器连接，并且连接稳固。
1.4打开点焊机的外罩并确认所有连接部分是否牢固。
2.开机操作2.1插入点焊机的电源插头到电源插座，并确保接地良好。
2.2将点焊机上的开关切换到“ON”位置。
2.3点焊机将开始预热，等待指示灯亮起表示已预热完毕。
3.点焊操作3.1清理要点焊的工件表面，确保其干净并无障碍物。
3.2将工件放置于点焊机工作台上，并使用夹具将其固定住。
3.3调节电流和时间参数，根据工件材质和厚度选择合适的参数。
3.4点焊时，将电极与工件表面紧密接触，按下点焊按钮进行点焊。
3.5点焊完成后，松开点焊按钮，等待焊接点冷却后再进行下一步操作。
4.关机操作4.1点焊完成后，将点焊机的开关切换到“OFF”位置。
4.2拔掉电源插头并放置在安全地方，确保电源已断开。
4.3点焊机冷却后，使用干布清洁电极和表面，将电极放回点焊机并关闭外罩。
第三部分：维护和注意事项1.维护1.1点焊机使用一段时间后，电极表面可能会积聚焊渣和污物，需定期清理电极。
1.2每次使用后，清洁点焊机表面和工作台面，保持整洁。
1.3定期检查电源线路和插头是否损坏，如有需要及时更换。
2.注意事项2.1点焊机在操作过程中会产生高温和火花，请注意自身安全，并保持距离易燃和易爆物品。
QUICK 203H无铅电焊台操作说明书
Q U I C K203H无铅电焊台操作说明书(共5页)-本页仅作为预览文档封面，使用时请删除本页-FORM NO:QF-00001.FORM NO:QF-00002Effective Date : 12/06/2007Page 3 of 51. 目的:此作业标准书用以规范QUICK203H无铅电焊台操作标准,以利使用者了解与进行QUICK203H无铅电焊台拆焊作业时正确操作与使用2. 适用范围与场合范围本说明书适用于使用QUICK203H无铅电焊台此仪器进行烙铁拆焊作业。
场合本操作说明适用于使用QUICK203H无铅电焊台进行拆焊作业的单位和个人。
3.参考文件与应用文件：参考文件：QUICK203H无铅电焊台操作手册应用文件：无4.内容：权责本作业标准书由FA Team 负责制订及修改Repair Team必须按照此作业文件进行QUICK 203H无铅电焊台拆焊作业Repair Team负责人/IPQC确认作业单位是否按照此作业标准执行。
仪器简图This Information Is Confidential And Proprietary To Quanta And Shall Not Be Reproduced Or Otherwise Disclosed To Anyone Other Than Quanta Employees Without Written Permission From Quanta Computer Inc.FORM NO:QF-00002QUANTA COMPUTER INC.Subject :QUICK203H无铅电焊台操作说明书DOC NO : TTC-ISO-028Rev: 3AEffective Date : 12/06/2007Page 4 of 5 QUICK 203H无铅电焊台技术规格功率 90W输出电压 36V 400KHz温度温定度±2℃最大环境温度温度 40℃温度范围根据工作模式选定操作方法将组装电线连接焊台插座，焊铁置放于焊台架，将电源插头插入电源插座，切记要接地温度设定升温：按▲键，则设定温度上升1℃，显示窗口显示设定温度，释放▲键，显示窗口延时显示设定温度2秒，若在延时2秒内再按▲键，则设定温度再上升1℃，若按▲不放至少1秒钟，则设定温度快速上升，直到所需设定温度时释放▲键：降温：按▼键，则设定温度下降1℃，显示窗口显示设定温度，释放▼键，显示窗口延时显示设定温度2秒，若在延时2秒内再按▼键，则设定温度再下降1℃，若按▼不放至少1秒钟，则设定温度快速下降，直到所需设定温度时释放▼键有铅焊台温度设定350±30℃，无铅焊台温度设定380±30℃焊台校验设定机器温度值，待温度稳定时，用焊铁温度测试仪测量焊铁头温度，并记下数值，按﹡键，再按▲键或▼键，机器进入温度校准摸式，LED显示温度的百位数闪烁，按▲及▼键进行数值选择，按﹡键进行数位选择，输入温度测试仪的读数值，输入完按﹡键，再用焊铁温度测试仪测量焊铁头温度，看数值是否一致，若一致，则表明校验成功，并记入烙铁日保养记录表FORM NO:QF-00002若温度仍有误差，则重复校验每当更换焊铁，发热元件或焊铁头后，都要重新校验焊铁温度注意事项GP区域焊台只能在GP区域使用。
电焊设备使用说明书
电焊设备使用说明书一、设备介绍电焊设备是一种常见的焊接工具，由电源、焊接枪、焊丝等组成。
本说明书将详细介绍电焊设备的使用方法、操作技巧以及安全注意事项。
二、使用方法1. 设备准备a) 确保电焊设备的电源稳定，接地良好。
b) 检查电焊设备的电线、插头，确保没有损坏和线路短路现象。
c) 检查焊丝，确认其规格与焊接任务相匹配。
2. 操作步骤a) 打开电焊设备的电源开关。
b) 使用焊接枪将焊丝放入焊丝进料装置，确保焊丝正常进料。
c) 调节焊接电流和电压，根据焊接任务的要求进行调整。
d) 使用焊接枪将焊丝接触工件，并逐渐移动焊枪完成焊接任务。
3. 注意事项a) 使用电焊设备前，应穿戴好焊接手套、焊接头盔等个人防护装备。
b) 在操作过程中，应遵循焊接机器的使用规程，避免过度使用或超负荷运行。
c) 焊接过程中应注意焊接枪的角度和距离，以确保焊接质量。
d) 在使用电焊设备后，应关闭电源开关，并等待设备冷却后再进行存放或移动。
三、安全注意事项1. 使用环境a) 在电焊设备周围应保持通风良好的工作环境，以防止有害气体的积聚。
b) 确保焊接区域周围没有易燃物品和可燃气体，以避免火灾风险。
2. 使用设备a) 仅由熟练操作人员操作电焊设备，不得让未经训练的人员操作。
b) 禁止将焊接枪指向他人，以免发生伤害事故。
c) 在操作过程中，注意避开电焊设备的高温部件，以防烫伤。
3. 维护a) 经常清洁电焊设备的外表面，确保设备良好的散热性能。
b) 定期检查电焊设备的电线、插头是否损坏，如有问题应及时更换。
c) 定期检查焊丝进料装置和接地线，确保其正常工作。
四、故障排除在使用电焊设备时，可能会遇到一些常见问题，以下是一些常见故障及解决方法的参考：1. 焊丝进料困难a) 检查焊丝进料口是否有堵塞，如有堵塞应及时清理。
b) 检查焊丝进料装置的张力调节，适当调整焊丝进料紧度。
2. 焊接不牢固a) 检查焊接枪与工件的接触是否良好，确保接触紧密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AT8586多功能一体化集成拆焊维修系统型号：AT8586 品牌：安泰信(ATTEN)
应用范围
1.工业生产进行电子产品装配
2.科研部门进行产品开发
3.维修行业进行电子产品检修
4.各企事业单位电工进行锡焊操作
5.电子技术爱好者进行电子装配
6.各类院校电类学生进行技能实训
功能特点
●传感器闭合回路，微电脑PID控制，控温精确。
LED数码显示各种状态，按键切换，方便直观。
●热风枪功率大，升温迅速，出风柔和，风量大，非常适合无铅拆焊作业。
●焊台发热体采用低压电源供电，能有效的保护敏感器件及工作人员安全。
●完美的二合一组合，采用塑料外壳，机身小巧，占用工作台面积小。
●故障自我检测报警功能。
技术参数
总机
额定电压：AC 220V±10% 50Hz
整机功率：750W±10％（最大）
工作环境：0～40℃相对湿度＜80％
储存温度：－20～80℃相对湿度＜80％
热风枪部分
工作电压：AC 220V±10% 50Hz
输出功率：700W±10％
温度范围：100℃～500℃气流量120L/min(最大)
温度稳定度：±2℃（静态）
设置方式：按键调节
显示方式：LED数显
校温方式：数字校准
温度锁定方式：数字式
喷咀：A1130、A1170、A1110
发热丝：700W 220V A T858发热丝
电焊台部分
工作电压：AC 26V±10% 50Hz
输出功率：50W±10％
温度范围：200℃～480℃
温度稳定度：±2℃（静态）
设置方式：按键调节
显示方式：LED数显
校温方式：数字校准
温度锁定方式：数字式
焊咀对地阻抗：＜2Ω
焊咀对地电压：＜2mV
烙铁头：AT-02-SI
发热芯：50W四芯陶瓷发热芯
包装清单（购买时请检查包装，以证实所列清单项目正确无误。
）●设备主机连热风枪手柄：1台
●热风枪手柄支架：1套
●电焊铁：1支
●烙铁座：1个
●电源线：1条
●清洁海绵：1份
●说明书：1本
●保修卡：1份
使用指南
1.安装
新机器第一次使用时，必须安装热风枪手柄支架，如下图。
根据个人的使用习惯，按图所示选择位置旋紧四颗螺丝。
根据你的选择，拆下机器左边或右边的两颗固定支架的螺丝。
把手柄支架的两个安装孔对上机器上的两只固定螺丝孔，旋紧拆下的两颗螺丝。
把手柄组件搁置在手柄架上，检查是否适宜。
2.上电
接通电源，打开位于机器后面板上的电源总开关，在两路加热开关都未打开的情况下，数码显示热风枪待机状态“- -1”，任意一路加热开关闭合数码将显示该路状态，默认显示热风状态。
3.工作
打开加热开关，数码显示当前开机设置值3秒后显示实际工作状态，同时该路显示指示灯亮起。
4.停止工作
关闭当前工作的加热开关，该路停止加热。
如之前显示的状态系该路的工作状态，则此时显示另一路的工作状态（另一路工作时）或该路待机状态（另一路待机）。
5.关机
使用热风后，请将热风枪手柄搁置手柄架，待热风降至休眠后，再关闭热风加热开关，此举将大大延长热风焊的使用寿命。
如整机不需工作时，请关闭加热开关，并将位于机器后面
板上的电源总开关关闭。
6.数码显示状态转换
在通电的状态下，按“SET”键在两路之间转换，同时该路显示指示灯亮起。
7.工作温度设置
在通电的状态下，如当前数码显示的是需要设置的该路工作状态，直接按“UP”或“DOWN”键即可调节该路的设置温度；如当前数码显示的不为要设置的那路工作状态，需按“SET”键转换后，再按“UP”或“DOWN”键调节设置温度。
设置完成显示设置值3秒，之后显示该路实际工作状态。
8.热风休眠状态
当暂时不使用热风枪时，请将热风枪手柄放置托架上，机器会自动切断热风加热，待热风温度低于100℃时，热风枪进入休眠状态。
在此当前若数码显示为热风焊状态，进入休眠时如电焊台是开机加热状态，则数码显示会自动转换为电焊台显示状态，否则数码显示热风焊休眠符“SLP”。
9.唤醒热风休眠
热风枪进入了休眠状态后，不任当前显示为哪路的工作状态，只要重新拿起热风枪手柄，数码显示都将转换热风焊显示状态，恢复之前设置工作。
10.显示符号说明
显示“- -1”：热风枪待机状态，表明此时热风枪部分未开机，即热风枪加热开关未打开。
显示“SLP”：热风枪休眠状态，表明此时热风枪进入了休眠状态。
显示“- -2”：烙铁待机状态，表明此时烙铁部分未开机，即烙铁加热开关未打开。
显示“S-E”：表明当前数码显示的该路工作的传感器或其部分出现故障，此时机器停止输出加温信号。
显示“H-E”：表明当前数码显示的该路工作的发热元件或其部分出现故障。
数码管末位小数点：全亮加温；全灭，停止加温；闪烁，至少有一路在恒温状态。
12.温度校正
当更换发热芯或烙铁头后，需要校正温度时，请用适合的无感螺丝刀伸进面板上相对应的“CAL”孔内，或左或右微调孔内微调器即可。
更换热风枪发热体
更换发热体应在冷却时，且在机器完全断电后方可进行。
（如图）
步骤1: 松开手柄上的两个固定螺丝。
步骤2: 旋出手柄壳1，再将手柄壳2松开。
步骤3: 轻轻移出风机，取出固定接线板螺丝。
步骤4: 将接线板反过来，从接线板上焊下发热体的连接线，注意其接线位置。
步骤5: 从钢管中取出损坏的发热体，将好的发热体换上。
按拆开时相反的程序正确装好即可。
注意：更换发热体时，小心不要损坏接地线;不要损坏风机的连接线;回装手柄时，手柄上的固定柱应在钢管上的固定孔内。
安全守则
使用本机器，下列基本措施必须要遵守，以免触电或对人体造成伤害或引致火灾等危害。
1.为了确保人身安全，必须使用原厂认可或推荐的零件及配件，否则将招致严重后果。
2.机器故障必须由合格的电器技师或本厂指定人员进行维修。
3.本产品使用三线接地插头，必须插入三孔接地插座内。
不要更改插头或使用未接地三头适配器而使接地不良。
4.热风枪或电焊台开启后，其温度都有可能达到400°以上。
切勿在近易燃易爆气体、物体附近使用。
喷管及喷出的热气都十分炎热，能灼伤人体，切勿触摸发热管及以热气直喷人体。
5.热风枪开启后，切勿离开工作岗位。
6.安装喷嘴时不可在热风枪开启时，必须在发热管与喷嘴冷却时才可安装。
7.请保持进、出风口畅通，不能有阻塞物。
8.使用后，切记冷却机身，应将手柄放归手柄架，机器进入休眠后再关机。
9.切勿使用烙铁头进行焊接以外的工作；切勿将烙铁敲击工作台以清除焊剂残余，此举将可能严重损坏烙铁。
10.焊接时会冒烟，请做好应有的通风设施。
前面板示意图
1.温度显示屏
2.热风枪显示状态指示
3.电焊台显示状态指示
4.显示状态切换按键
5.温度调节按键
6.热风枪风量调节钮
7.电焊台温度校正
8.热风枪温度校正
9.电焊台输出
10.热风枪输出
11.热风枪加热开关
12.电焊台加热开关
后面板示意图
13.电源总开关
14.保险管
15.电源插座
产品保修
本产品保修期自购买日起十二个月内有效，凡属产品质量问题，凭保修卡由本公司负责免费维修。
我公司收到返修机后，2个工作日内修好并返还给客户。
注：本产品返厂维修时，必须附上保修卡，否则将不予以免费维修，谢谢合作！。
