调节阀知识
合集下载
调节阀基础知识
阀内件常用材料 440 SST 硬度最高的调节阀不锈钢材料（HRC60),抗腐蚀性好，使用温度 不高于427℃，如电厂锅炉给水阀。主要用来制造抗汽蚀阀笼 ALLOY 6 即使在高温下仍保持抗腐蚀及抗磨损的优越性能，高达566℃高 温蒸气条件下保持优良性能。主要用于堆焊阀芯阀座。切削性 能，铸造性能差，成本高，故不用于阀笼制造。
美国国家标准组织(ANSI) 美国机械工程师学会(ASME) 美国测试与材料学会(ASTM) 美国石油组织(API) 国际测量与控制学会(ISA) 国际标准化组织(ISO) 国际电工委员会(IEC) 国际腐蚀工程师协会(NACE) 流体控制组织(FCI) 制造商标准化学会(MSS)
管道尺寸及连接标准
管道尺寸及连接标准
阀门规格型号标识
调节阀特性术语
流量系数（Cv） --- 是指温度为 40-60 ℉ 的水在 1 PSI（磅/平方 英寸）的压降下，阀门某开度下每分钟流过阀门的（美)加仑数。 流量系数是表征阀门流通能力的参数。 流量系数与阀门流道几何形状，阀门尺寸，阀门开度等参数有关。 调节阀尺寸基本计算公式：Q = Cv√△P / G 用不同符号表示不同介质流量系数。 Cv－－液体 Cg －－气体 Cs－－蒸汽
管道尺寸及连接标准
Schedule numder (壁厚系列号）： 20；30；40；60；80；100；120；140；160； Designation (标识号）： STD; XS; XXS;
采用国际单位制,流量系数用Kv表示 流量系数Kv 是指温度为 5-40 ℃ 的水在100 kPa的压降 下，阀门某开度下每小时流过阀门的立方米数。 Cv 与 Kv 换算关系式： Cv = 1.167 Kv
调节阀特性术语
阀门材料与使用范围
美国国家标准组织(ANSI) 美国机械工程师学会(ASME) 美国测试与材料学会(ASTM) 美国石油组织(API) 国际测量与控制学会(ISA) 国际标准化组织(ISO) 国际电工委员会(IEC) 国际腐蚀工程师协会(NACE) 流体控制组织(FCI) 制造商标准化学会(MSS)
管道尺寸及连接标准
管道尺寸及连接标准
阀门规格型号标识
调节阀特性术语
流量系数（Cv） --- 是指温度为 40-60 ℉ 的水在 1 PSI（磅/平方 英寸）的压降下，阀门某开度下每分钟流过阀门的（美)加仑数。 流量系数是表征阀门流通能力的参数。 流量系数与阀门流道几何形状，阀门尺寸，阀门开度等参数有关。 调节阀尺寸基本计算公式：Q = Cv√△P / G 用不同符号表示不同介质流量系数。 Cv－－液体 Cg －－气体 Cs－－蒸汽
管道尺寸及连接标准
Schedule numder (壁厚系列号）： 20；30；40；60；80；100；120；140；160； Designation (标识号）： STD; XS; XXS;
采用国际单位制,流量系数用Kv表示 流量系数Kv 是指温度为 5-40 ℃ 的水在100 kPa的压降 下，阀门某开度下每小时流过阀门的立方米数。 Cv 与 Kv 换算关系式： Cv = 1.167 Kv
调节阀特性术语
阀门材料与使用范围
调节阀基础知识
单座阀
三通合流
三通分流
阀体结构之——阀盖组件(阀盖和填料)
1.安装在执行机构与阀体之间 2.阀盖与阀体可以是一个整体,
也可以为分离型 3.阀盖内部装有密封件—填料
防止工作介质沿阀杆向外泄 露
阀体结构之——阀盖类型
普通型阀盖 适用于常温介质 工作温度:-20--+200 ℃
散(吸)热型阀盖 适用于高温或低温介质
工作温度:-60—+450℃
波纹管密封型阀盖
适用于强毒性,易挥发 易渗透,或贵重流体,
阀体结构之——阀内件
� 阀内件: 与流体接触的可拆卸的阀内零件 � 包括阀芯、阀座、阀杆导向、衬套、套筒� � 填料函部件的填料压盖、弹簧、套环、填料底环等�
阀体结构之——阀芯类型及适用工况
抛物线阀芯
特性�直线/等百分比
调节阀
基础知识
交流内容
� 1.调节阀定义 � 2.调节阀作用 � 3.调节阀分类 � 4.阀体结构 � 5.气动调节阀的基本结构 � 6.电动调节阀的基本结构 � 7.自力式温控阀的工作原理 � 8.自力式压力阀工作原理
调节阀定义
� 调节阀由执行机构和阀体两部分组成,其中执行机构 是调节阀的控制装置,它按信号大小产生相应的推力, 使阀杆产生相应的位移,从而带动阀芯动作;阀体部 件是调节阀的调节部分,它直接与介质接触,由阀芯 的动作,改变调节阀的节流面积,达到调节目的.
泄漏�泄漏率3�DIN3230
应用�所有类型介质�切断
V口阀芯 特性�直线
材质�1.4038�1.4122 流向�从上部
密封�金属紧密封
可调比�30�1 泄漏�KV值的0.005%�DIN60534
应用�所有从阀芯上部流入的介质
调节阀的基础知识
➢ 互换性和通用性强 只要更换套 筒，就可以得到不同的流量系数 和不同的流量特性。
⌘ 气动阀的分类
套筒调节阀 ➢ 许用压差大，热膨胀影响小套筒和阀塞采用同一种材料制成，温度变化引起
的膨胀基本一样。 ➢ 维修方便，拆装套筒时阀体可不从管道上卸下来。 ➢ 使用寿命长 在产生气蚀时，气泡破裂产生的冲击作用在阀塞下面的空间内，
隔膜调节阀
⌘ 气动阀的分类
隔膜调节阀 用耐腐衬里的阀体和耐腐蚀隔膜代替阀芯和阀座，由隔膜起条调节作用
优点： 1、采用橡胶和聚四氟乙烯等材料做隔膜，抗腐蚀性能好； 2、结构简单，流路阻力小； 3、流通能力较同口径的其他阀门大； 4、能严密关闭； 5、流体被隔膜与阀门可动部件隔开，无需填料函，也不会泄露
⌘ 气动阀的分类
单座调节阀阀体内只有一个阀芯和阀座
➢ 泄漏量小；允许 压差小；流通能 力小
➢ 单座调节阀适用 于要求泄露量小 和压差较小的场 合（当压差大时 必须选用推力大 的执行机构，或 配用阀门定位器）
⌘ 气动阀的分类
双座调节阀阀体内有两个阀芯和两个阀座
➢ 许用压差大；流通能力大；泄漏 量大
⌘ 调节阀的分类
按流向不同分为：流开和流关（闭）
流开：在阀芯节流处介质流动方向与 阀门打开方向相同。
流关：在阀芯节流处介质流动方向与 阀门关闭方向相同。
哪些阀需要进行流向选择，哪些不需 要？单密封类的调节阀：单阀座、 高压阀无平衡孔的单密封套筒阀需 进行流量选择（通常选择流开）。
流开、流闭各有利弊：流开型阀门工
⌘ 气动阀的分类
⌘ 执行器的组成
气开/气关作用方 式的选择主要依据 是保护人员及设备 的安全。在正常生 产流程中的调节阀 一般选择气开，在 故障时关闭，防止 溢油；放空及排海 等选择气关，在故 障时开启泄压。
⌘ 气动阀的分类
套筒调节阀 ➢ 许用压差大，热膨胀影响小套筒和阀塞采用同一种材料制成，温度变化引起
的膨胀基本一样。 ➢ 维修方便，拆装套筒时阀体可不从管道上卸下来。 ➢ 使用寿命长 在产生气蚀时，气泡破裂产生的冲击作用在阀塞下面的空间内，
隔膜调节阀
⌘ 气动阀的分类
隔膜调节阀 用耐腐衬里的阀体和耐腐蚀隔膜代替阀芯和阀座，由隔膜起条调节作用
优点： 1、采用橡胶和聚四氟乙烯等材料做隔膜，抗腐蚀性能好； 2、结构简单，流路阻力小； 3、流通能力较同口径的其他阀门大； 4、能严密关闭； 5、流体被隔膜与阀门可动部件隔开，无需填料函，也不会泄露
⌘ 气动阀的分类
单座调节阀阀体内只有一个阀芯和阀座
➢ 泄漏量小；允许 压差小；流通能 力小
➢ 单座调节阀适用 于要求泄露量小 和压差较小的场 合（当压差大时 必须选用推力大 的执行机构，或 配用阀门定位器）
⌘ 气动阀的分类
双座调节阀阀体内有两个阀芯和两个阀座
➢ 许用压差大；流通能力大；泄漏 量大
⌘ 调节阀的分类
按流向不同分为：流开和流关（闭）
流开：在阀芯节流处介质流动方向与 阀门打开方向相同。
流关：在阀芯节流处介质流动方向与 阀门关闭方向相同。
哪些阀需要进行流向选择，哪些不需 要？单密封类的调节阀：单阀座、 高压阀无平衡孔的单密封套筒阀需 进行流量选择（通常选择流开）。
流开、流闭各有利弊：流开型阀门工
⌘ 气动阀的分类
⌘ 执行器的组成
气开/气关作用方 式的选择主要依据 是保护人员及设备 的安全。在正常生 产流程中的调节阀 一般选择气开，在 故障时关闭，防止 溢油；放空及排海 等选择气关，在故 障时开启泄压。
调节阀知识大全
调节阀属于控制阀系列，主要作用是调节介质的压力、流量、温度等等参数，是工艺环路中最终的控制元件。
编辑本段
分类
调节阀按行程特点可分为：直行程和角行程。直行程包括：单座阀、双座阀、套
调节阀
筒阀、角形阀、三通阀、隔膜阀；角行程包括：蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。
调节阀按驱动方式可分为：气动调节阀、电动调节阀和液动调节阀，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀；
在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构，使阀门动作。在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。
当一个气动调节阀和电动调节器配套使用时，可采用电一气阀门定位器或电一气转换器。压缩空气的供气系统可以和用于全气动的调节系统一样来考虑。
调节阀（control valve），又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
按调节形式可分为：调节型、切断型、调节切断型；
按流量特性可分为：线性、等百分比、抛物线、快开。
编辑本段
发展历程
调节阀的发展自20世纪初始至今已有八十年的历史，先后产生了十个大类的调节阀产品、自力式阀和定位器等，调节阀和控制阀的发展历程如下：
编辑本段
分类
调节阀按行程特点可分为：直行程和角行程。直行程包括：单座阀、双座阀、套
调节阀
筒阀、角形阀、三通阀、隔膜阀；角行程包括：蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。
调节阀按驱动方式可分为：气动调节阀、电动调节阀和液动调节阀，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀；
在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构，使阀门动作。在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。
当一个气动调节阀和电动调节器配套使用时，可采用电一气阀门定位器或电一气转换器。压缩空气的供气系统可以和用于全气动的调节系统一样来考虑。
调节阀（control valve），又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
按调节形式可分为：调节型、切断型、调节切断型；
按流量特性可分为：线性、等百分比、抛物线、快开。
编辑本段
发展历程
调节阀的发展自20世纪初始至今已有八十年的历史，先后产生了十个大类的调节阀产品、自力式阀和定位器等，调节阀和控制阀的发展历程如下：
调节阀知识
CV3000的特点
1、实现了更大的Cv值与更广的可调比性 从独特的流体分析中产生的S形构造阀体，能够抑制因流路形状复杂而 产生涡流以及因流路忽然扩大而引起复杂不规则流动等现象，从而带来高 效率的介质流动，另外，笼式阀中的导流翼能将套筒周围产生的不稳定流 体高效率地导入套筒中，由于这些特点，使CV3000系列调节阀与原V系列调 节阀相比具有CV值增加30％，另外可调比从30：1扩大到50：1(加附件可达 75：1)，因而可以用于更广范围下负载变动的控制。 2、高精度流量特性能带来“理想”的流动 采用高精度流量特性曲线作为标准技术参数，理论上实现“理想”的 流动．使过程增益稳定；计算机模拟，阀开度进行过程控制条件下，可以 实现柔性控制。 3、体积小型化 重量轻型化 CV3000系列调节阀由于采用简易机械结构的多弹簧型小型大输出力的 薄膜执行机构，从而成功地大幅度降低高度，实现小型化，根据多弹簧薄 膜执行机构和s形构造阀体，CV3000型调节阀与原V型系列调节阀相比可实 现30％—40％的小型化，轻型化，对空间的有效利用作出了贡献。 4、规格全 用途广 CV3000系列调节阀拥有从真空阀到高压阀，从低温到高温控制的丰富 种类。广泛用于石油精炼、石油化工，化肥、一般化学、钢铁，治金、造 纸、电力、轻工等自动化控制过程中。
1.可调比大R50:1 Cv值增大30%
2.精度高流量特性 IEC534-2-1976
3.体积小30% 重量轻30%
CV3000调节阀与传统调节阀性能对比（一）
对比项目 CV3000调节阀 传统调节阀 CV3000调节阀优点
阀体流道设计进行了模拟试验， 并有导流翼，减少能量损耗。 可控制流量范围更宽，能节约投 资。
调节阀知识讲座
一、简介调节阀的发展历程和重点介绍CV3000 二、调节阀的类型与国内外厂家介绍 三、调节阀的结构 四、调节阀的几个概念 五、调节阀的选型 六、调节阀的计算 七、调节阀的维护和管理

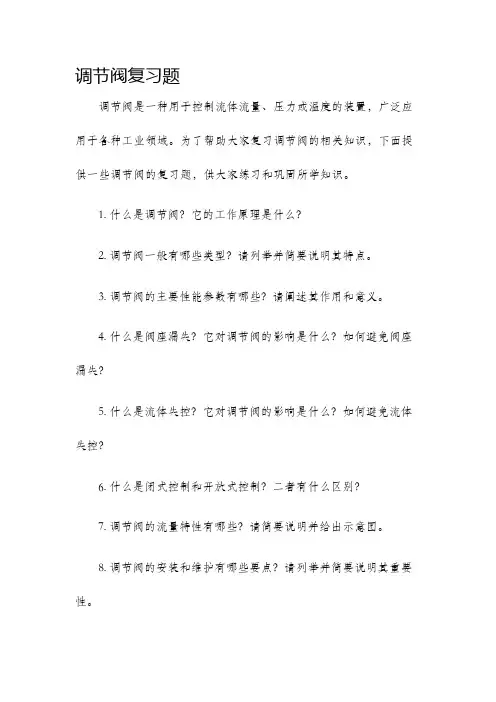

调节阀复习题
调节阀复习题
调节阀是一种用于控制流体流量、压力或温度的装置，广泛应用于各种工业领域。
为了帮助大家复习调节阀的相关知识，下面提供一些调节阀的复习题，供大家练习和巩固所学知识。
1. 什么是调节阀？它的工作原理是什么？
2. 调节阀一般有哪些类型？请列举并简要说明其特点。
3. 调节阀的主要性能参数有哪些？请阐述其作用和意义。
4. 什么是阀座漏失？它对调节阀的影响是什么？如何避免阀座漏失？
5. 什么是流体失控？它对调节阀的影响是什么？如何避免流体失控？
6. 什么是闭式控制和开放式控制？二者有什么区别？
7. 调节阀的流量特性有哪些？请简要说明并给出示意图。
8. 调节阀的安装和维护有哪些要点？请列举并简要说明其重要性。
9. 调节阀的信号输入和执行机构有哪些类型？请列举并简要说明其特点和应用场景。
10. 调节阀在哪些工业领域中应用广泛？请列举并简要说明其应用场景。
以上是关于调节阀的一些复习题，希望能够帮助大家回顾和巩固所学的知识。
通过练习这些问题，你将能够更好地理解调节阀的工作原理、性能参数、安装维护要点等方面的知识，为实际应用提供更好的支持和指导。
祝你取得良好的复习效果！。
调节阀知识讲座(修改)
（5）调节阀上下膜盖上排气孔是否堵塞（气开式有进雨水的可 能）：
调节阀上下膜盖排气孔堵塞会引起膜室内憋压，使调节阀推 力杆在运动的过程中复位变得缓慢，从而造成调节滞后，影响 调节阀的精度和灵敏度。膜室进水后，也会影响调节阀的精度 和灵敏度。因此在日常的维护保养和管理中，必须定期巡检， 查看有无堵塞情况。 （6）调节阀的填料是否有泄漏：
3、日常维护内容：
（1）定位器、减压阀定期排污（油、水）： 空气质量的好坏是直接影响调节阀使用寿命、精度和灵敏度的重
要因数，调节阀气源中如果含有微小颗粒、水或者油污，就会在 气源管中狭窄区域、在气源接头的滤网上、在减压阀中、在定位 器的放大器气孔里形成污垢造成堵塞。因此我们在肉日常的维护 保养和管理中，必须结合现场环境和气候条件定期排污，定期对 空气质量进行检查。
直行程式：阀杆带动阀芯沿直线运动的调节阀属于直 行程类。
用途：输出直线位移，用来推动单座、双座、套筒、 三通等调节阀。
角行程式：阀芯按转角运动的调节阀属于角行程类。 用途：输出角位移，用来推动蝶阀、球阀、偏心旋转
阀等。
直行程
阀门推动杆呈直线运动的
角行程
阀门推动干呈旋转运动的
9、附件及功能
调节阀的附件主要有：定位器、减压阀、过滤器、行 程关、电磁阀、手轮机构 定位器：把电信号转化成驱动阀门的气信号、正确定 位 减压阀：调压功能 过滤器：空气除水、油、杂质 行程开关：阀开、关位反馈 电磁阀：带切断和联锁功能，控制气路 手轮机构：自控失灵时，可手动操作阀门
一般在蒸汽管道的调节中运用广泛 。
3.蝶阀：
蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低 压管道介质的开关控制。蝶阀启闭件是一个圆盘形的蝶板，在 阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶 阀
调节阀知识点
流量系数的区分
都为无单位系数，如果推敲，Kv的单位应改为㎡，但一般按无单位算。
流量系数：是指单位时间内、在测试条件中管道保持恒定的压力，管道介质流经阀门的体积流量，或是质量流量。
即阀门的最大流通能力。
额定流量系数：
(国内Kv)在控制阀全开，阀两端压差为0.1MPa,介质密度为1g/cm3时，流经控制阀的介质流量数，以m³/h为单位。
(西方Cv)当调节阀全开，阀两端压差ΔP为1磅/英寸²，介质为60℉清水时每分钟流经调节阀的流量数，以加仑/分计。
相对流量系数：指定行程时流量系数与额定行程的流量系数之间的比例。
临界温度和临界压力
因为任何气体在一点温度和压力下都可以液化，温度越高，液化所需要的压力也越高，但是当温度超过某一数值时，即使在增加多大的压力也不能液化，这个温度叫临界温度，在这一温度下最低的压力就叫做临界压力。
