第3章_关于直放站及其优化
CDMA直放站的工程调试与优化
1引言现阶段，直放站已经成为CDM A 网络中解决特定区域覆盖的有效手段。
但是直放站本身没有话务量，完全依赖于基站，直放站的引入势必增加基站的底噪，对信号隔离度提出了更高的要求，同时也大大增加了自激干扰的风险，如果处理不当，会对网络造成一定影响。
如何能够使直放站既充分发挥作用，又不对全网造成不利影响，这就需要在直放站初始设计和安装后做好工程调试和优化工作。
2CDMA 直放站的工程调试从应用形式上来看，CDM A 直放站主要有同频直放站、无线移频直放站、光纤直放站和干线放大器。
不论何种类型的直放站，虽然调试方法不尽相同，但调试时都需要遵循四个原则，即信号引入看纯净度、上行信号调整看底部噪声、下行信号调整看功放线性和天线调整看隔离度。
直放站的工程调试从整体上分两部分：一部分是设备的调试，主要包括信号源、上下行平衡、输出功率、上行底噪、隔离度和天线位置等方面的调试。
另外一部分是网络参数的调试，主要包括邻小区配置、切换和话务均衡等方面的调试。
2.1设备部分调试如果是无线直放站，信号源的调试需要保证质量，无线站要求施主信号纯净、无多个基站信号被引入。
其中施主天线波束要窄，并且安装位置不要太高，城市中可以安装在大楼的群楼里，天线隔离度要大于直放站增益15dB ；施主天线前面100m 内不要有其他运营商的基站天线。
如果是光纤直放站站，一般要求光纤站覆盖的区域不能和施主基站的覆盖区域有重叠，接入端输入信号不能超过0dBm ，工程调试中通常设置在0到-10dBm 之间；光发射功率不能超过3dBm ，一般在1dBm 左右；光路总损耗不超过-10dB ；光纤长度一般不要超过18km 。
而移频直放站信号源的调试与光线直放站类似，对传输天线的波束要窄，传输距离建议不要超过10km ，传输路径要为视通。
系统的平衡在直放站调测中非常重要，主要反映在上下行增益上，因此上下行增益相差不能太大，室内通常在5~10dB 的范围内，室外直放站通常在3~5dB 的范围内。
第3章_关于直放站及其优化
2
COST231
适合站距近，但考 800~2000MHz 0.02~5km 虑地形及地面要素 天线高度4~50m 不足 室内 50～2000MHz 0.1~100k 天线高度≤100m m
2018/11/13
10
第3章 直放站及其优化
• 1、直放站的工作原理
• 直放站在下行链路中，由施主天线在基站现有的 覆盖区域中拾取信号，通过带通滤波器对带通外 的信号进行极好的隔离，将滤波的信号经功放放 大后再次发射到待覆盖区域。在上行链接路径中， 覆盖区域内的移动台手机的信号以同样的工作方 式由上行放大链路处理后发射到相应基站，从而 达到基站与手机的信号传递。
LA (dB) 88 20lg f ( MHz) 20lg hT (m) 20lg hR (m) 40lg d (km)
• （3）Bullingron（BM）模型
2018/11/13
3
பைடு நூலகம்
第3章 直放站及其优化
• 3.1.2 传播模型的选用及修正
• 移动公网的网络规划中需要选用传播模型，
5
3
KeenanMotley
通用校正模型
适合室内
4
2018/11/13
第3章 直放站及其优化
• 3.1.3 基站覆盖预测
• 1、在规划中如何根据用户需求对基站覆盖区 域作出预测？ • 检验覆盖范围和覆盖区内质量是否达到预 期目标，覆盖区内是否还有“盲区”，是否由 于邻小区场强过高，交叉覆盖造成“孤岛”，
7
2018/11/13
CDMA直放站的设计与优化
CDMA直放站的设计与优化【摘要】本文简述各种类型CDMA 直放站设计中应考虑的问题，以及直放站安装后的优化工作。
分析了直放站引起掉话的原因以及避免掉话的办法。
【关键词】CDMA；直放站；覆盖0 引言由于直放站的价格较便宜，覆盖范围动态性强，使用非常灵活，能够填补覆盖的盲区。
有这些优点，使直放站成为CDMA 网络中解决特定区域信号覆盖的有效手段。
但是引入直放站后，如果处理不当，对网络有一定影响。
如何使直放站既充分发挥作用，又不对全网造成不利影响，这就应该注意CDMA 直放站的设计和优化。
1 CDMA 直放站的设计1.1 直放站设计中考虑的问题CDMA 直放站有几种类型：无线同频直放站、光纤直放站和移频直放站。
不论哪一种类型的直放站，在工程设计中，都需要考虑以下几个问题。
（1）上行底噪任何直放站接入基站均会对CDMA 网络产生干扰，即对施主基站引入一定的噪声，引起基站的灵敏度降低。
众所周知，在CDMA 制式下，我们希望接入基站接收机入口的噪声功率小于-113dBm 。
这就要求在链路预算和直放站调测过程中，通过调整直放站的上行增益来减小对基站的影响。
应调整上行增益并计算此噪声经有效路径损耗后到达基站接收机的噪声功率是否控制在-113dBm 以内。
只要控制好上行噪声，直放站就不会对基站形成干扰。
（2）搜索窗参数的调整加入直放站后，使施主基站的覆盖区发生了变化。
基站原先设置的搜索窗口范围可能太小，为了使系统正常工作，需要修改相应参数。
一般需要调整的参数为：Search A、N、R 以及反向接入信道的搜索窗口。
在CDMA 系统中使用直放站会产生定时时延和信号延时扩散。
如果时延较大，将使CDMA 系统导频码的相位变化，产生掉话。
按照当地实际情况调整施主基站的接入信道搜索窗口宽度、反向业务信道搜索窗口宽度，激活导引信道及搜索窗口宽度。
同时应在相邻小区的邻区列表中增加施主小区，并适当调整相邻导引信道及搜索窗口宽度。
直放站的调测和优化方案大全正规参考文献
隔离度减增益是否大于15dB
输出功率是否满足设计要求
微调施主天线方向角及 俯仰角，重发天线方向 角及下倾角，天线后面 加隔离网等措施加大隔 离度。如仍不满足，就 要修改设计方案。
确定直放站各参数
接下页
1.3调试的一般流程
接上页
拨打测试
查找原因，检查直放站 设置参数或基站参数
路测
完成
1.4调测内容及方法 （1）天馈系统驻波比测试
（2）调试施主天线，获取满足要求的施主信号
施主天线
（3）测试直放站施主端口的下行接收功率
按图所示连接好设备。 在频谱仪上将中心频率设置为 878.49MHz，SPAN设为5MHz， 信道带宽设为1.23MHz，测量进入 施主端口的信号功率，记为 Pdonor,检查Pdonor是否满足设计 要求
直放站引入后，基站的切换关系发生了一定的改 变。因此在直放站和相邻基站的覆盖重叠区，若 网络性能不佳，应对有关切换参数作一调整。
4、直放站信源分配的优化
CDMA网络建设过程中，由于网络用户的增加和网 络调整变化，出现局部地区CDMA室内无线直放站干 扰基站和覆盖区域移动台通话质量差等问题，必须及 时对直放站信源分配重新规划，改善网络质量。
测得施主天馈系统和重发天馈系统的驻波比最大值应 ＜1.5。 若不满足，应重新检查天馈系统，直至达到要求。
1.4调测内容及方法
先将施主天线通过馈线连接到测试手机的外接天线 端口，手机通过数据线连接到笔记本上。 在笔记本电脑上运行路测软件，检测信号场强及各 PN码的EC/IO值。 调整施主天线的水平方向角及俯仰角，使设计要求 的施主信号PN码的EC/IO最大，并满足EC/IO＞7， 其他PN码的EC/IO值小于-15。 测试满足要求后，将施主天线在水平方向和垂直方 向固定好。

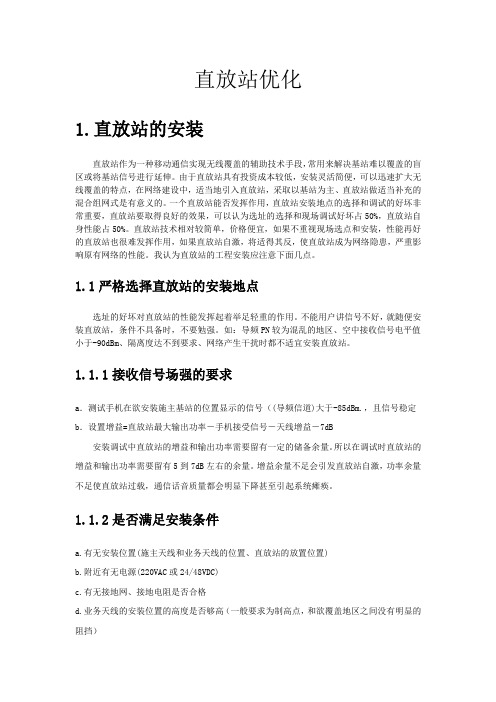

直放站优化
直放站优化1.直放站的安装直放站作为一种移动通信实现无线覆盖的辅助技术手段，常用来解决基站难以覆盖的盲区或将基站信号进行延伸。
由于直放站具有投资成本较低，安装灵活简便，可以迅速扩大无线覆盖的特点，在网络建设中，适当地引入直放站，采取以基站为主、直放站做适当补充的混合组网式是有意义的。
一个直放站能否发挥作用，直放站安装地点的选择和调试的好坏非常重要，直放站要取得良好的效果，可以认为选址的选择和现场调试好坏占50%，直放站自身性能占50%。
直放站技术相对较简单，价格便宜，如果不重视现场选点和安装，性能再好的直放站也很难发挥作用，如果直放站自激，将适得其反，使直放站成为网络隐患，严重影响原有网络的性能。
我认为直放站的工程安装应注意下面几点。
1.1严格选择直放站的安装地点选址的好坏对直放站的性能发挥起着举足轻重的作用。
不能用户讲信号不好，就随便安装直放站，条件不具备时，不要勉强。
如：导频PN较为混乱的地区、空中接收信号电平值小于-90dBm、隔离度达不到要求、网络产生干扰时都不适宜安装直放站。
1.1.1接收信号场强的要求a．测试手机在欲安装施主基站的位置显示的信号（(导频信道)大于-85dBm.，且信号稳定b．设置增益=直放站最大输出功率－手机接受信号－天线增益－7dB安装调试中直放站的增益和输出功率需要留有一定的储备余量。
所以在调试时直放站的增益和输出功率需要留有5到7dB左右的余量。
增益余量不足会引发直放站自激，功率余量不足使直放站过载，通信话音质量都会明显下降甚至引起系统瘫痪。
1.1.2是否满足安装条件a.有无安装位置(施主天线和业务天线的位置、直放站的放置位置)b.附近有无电源(220VAC或24/48VDC)c.有无接地网、接地电阻是否合格d.业务天线的安装位置的高度是否够高（一般要求为制高点，和欲覆盖地区之间没有明显的阻挡）e.考虑设备的安全问题1.1.3保证天线的隔离度a. 施主天线与业务天线的夹角尽量大于90度b. 施主天线和业务天线的正面避免有反射物c. 施主天线和业务天线之间最好有阻挡物如果地形条件受限制，无法进行较好的隔离，可以考虑采用人为增加隔离度：在施主天线和业务天线之间人为架设金属隔离网、隔离墙等。
CDMA网络中直放站的维护与优化

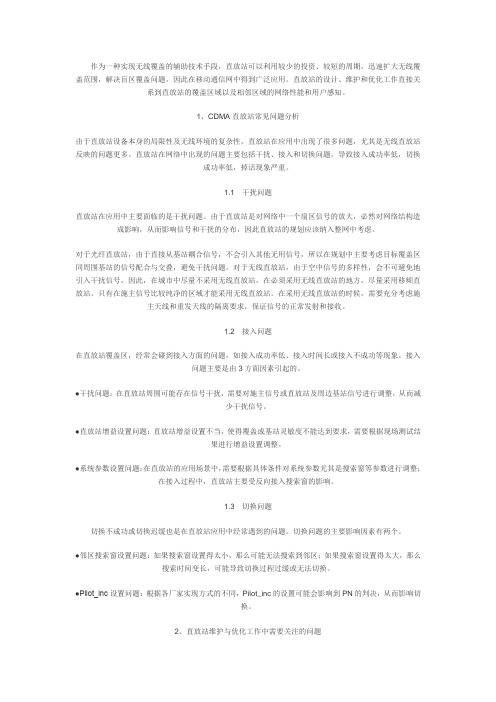

作为一种实现无线覆盖的辅助技术手段，直放站可以利用较少的投资、较短的周期，迅速扩大无线覆盖范围，解决盲区覆盖问题，因此在移动通信网中得到广泛应用。
直放站的设计、维护和优化工作直接关系到直放站的覆盖区域以及相邻区域的网络性能和用户感知。
1、CDMA直放站常见问题分析由于直放站设备本身的局限性及无线环境的复杂性，直放站在应用中出现了很多问题，尤其是无线直放站反映的问题更多。
直放站在网络中出现的问题主要包括干扰、接入和切换问题，导致接入成功率低，切换成功率低，掉话现象严重。
1.1干扰问题直放站在应用中主要面临的是干扰问题。
由于直放站是对网络中一个扇区信号的放大，必然对网络结构造成影响，从而影响信号和干扰的分布，因此直放站的规划应该纳入整网中考虑。
对于光纤直放站，由于直接从基站耦合信号，不会引入其他无用信号，所以在规划中主要考虑目标覆盖区同周围基站的信号配合与交叠，避免干扰问题。
对于无线直放站，由于空中信号的多样性，会不可避免地引入干扰信号，因此，在城市中尽量不采用无线直放站，在必须采用无线直放站的地方，尽量采用移频直放站。
只有在施主信号比较纯净的区域才能采用无线直放站。
在采用无线直放站的时候，需要充分考虑施主天线和重发天线的隔离要求，保证信号的正常发射和接收。
1.2接入问题在直放站覆盖区，经常会碰到接入方面的问题，如接入成功率低、接入时间长或接入不成功等现象。
接入问题主要是由3方面因素引起的。
●干扰问题：在直放站周围可能存在信号干扰，需要对施主信号或直放站及周边基站信号进行调整，从而减少干扰信号。
●直放站增益设置问题：直放站增益设置不当，使得覆盖或基站灵敏度不能达到要求，需要根据现场测试结果进行增益设置调整。
●系统参数设置问题：在直放站的应用场景中，需要根据具体条件对系统参数尤其是搜索窗等参数进行调整；在接入过程中，直放站主要受反向接入搜索窗的影响。
1.3切换问题切换不成功或切换迟缓也是在直放站应用中经常遇到的问题。
直放站原理、维护资料
参数调整
根据网络实际情况，调整直放站 的各项参数，如增益、均衡等， 以优化信号传输性能。
干扰抑制
采取有效措施抑制干扰信号，如 加装滤波器、调整天线方向等， 以提高直放站抗干扰能力。
设备优化建议
设备选型
根据实际需求和场景特点，选择合适的直放站设备型 号，确保满足覆盖和容量需求。
成功案例二
案例名称
某山区高速公路直放站部署
案例描述
在山区高速公路上，由于地形复杂，信号覆盖较差。通过部署直放 站，实现了信号的有效覆盖，保障了高速公路上车辆的通讯需求。
成功原因
根据实际地形和信号情况，定制了专门的直放站设备，并采用了适当 的信号传输方式，确保了信号的稳定传输。
失败案例一
案例名称
某火车站直放站部署
常通讯。
失败原因
在规划阶段没有充分考虑周边环境和用户需求，同时缺乏有效 的干扰抑制措施，导致直放站运行时产生了负面影响。Biblioteka THANKS感谢观看
室内型直放站设备具有安装方便、信 号质量稳定等优点，但需要注意防尘 和散热问题。
室内型直放站设备包括信号源、耦合 器、直放站主机等。
直放站设备配件
直放站设备配件包括电源适配器、连接线、固定件等。
电源适配器用于提供稳定的供电电源；连接线用于连接各个设备；固定件用于将直 放站设备固定在相应位置。
直放站设备配件的质量直接影响设备的性能和使用寿命，因此需要选择质量可靠的 产品。
定期维护保养
月度检查
每月对直放站进行一次全 面检查，包括设备连接、 电缆状况、防雷接地等， 确保设备安全可靠。
性能测试
有关直放站的调整
有关直放站的调整作为组网的网元，直放站可以经济、迅速、有效的填补盲区，改善网络质量，带来可观经济效益，因此在网络中得到广泛的应用。
CDMA直放站同其他系统直放站一样，主要用途是射频信号双向放大。
其中前向放大器放大基站至移动台的下行信号，反向放大器放大移动台至基站的上行信号。
由于上下行信号频率相差45MHz，可以用双工器和前端滤波器方便地将两路信号分开。
根据基站和直放站间的链路关系，直放站可分为射频耦合型、光纤耦合型和微波耦合型。
根据直放站的应用场合，又可分为室内型和室外型。
室内型直放站输出功率很小，主要用于地下停车场、商场和大型会议场所等。
运营商有时为了节约成本，而大规模使用直放站（比如佛山在现网139个基站的情况下使用了将近160个室内外直放站），对整个网络带来一些负面影响。
影响从表现形式上多种多样：如直放站对施主基站的干扰；直放站覆盖区内手机切换频繁，掉话率高；直放站覆盖范围内手机发射功率高等.当然引起原因也各不相同，下面将进行一些具体分析。
直放站中出现的问题除有的直放站本身性能指标（这里不予考虑）有问题外，还与网络参数设计、直放站选择使用不当等因素有关，这些当然与我们RF是有关系的。
一．网络参数和不适当环境引起的问题及解决由网络参数设计考虑不周，或未进行优化引起的问题大致有直放站覆盖区无法通话、直放站覆盖范围内掉话率高、直放站覆盖范围内手机发射功率高、直放站的覆盖距离近、直放站覆盖区内手机切换频繁和直放站覆盖区的手机无法和外界切换等问题。
1.1搜索窗口设置的太小导致直放站覆盖区无法通话网络在规划时只考虑到了基站的覆盖半径，没有充分考虑直放站的扩展覆盖距离，特别是光纤直放站甚至把基站覆盖范围扩展到20公里外，基站的搜索窗口参数设置偏小，只要经过计算增加相应搜索窗口的码片数量即可解决。
系统设置的搜索窗口（涉及到直放站的）主要有4个：对于基站接收机来说有接入信道搜索窗口和反向业务信道多径搜索窗口；对于移动台来说有激活导引集搜索窗口和邻居导引集搜索窗口。
直放站工作原理介绍
光纤直放站 移频直放站 微波直放站 射频直放站
Fiber Optic
M/W Repeater
Class of Link
RF Repeate r
Frequency Converting Repeater
4
直放站分类(光纤)
光纤直放站 将来自基站的射频信号转换为光信号后传输给直放站 然后直放站将接收到的光信号重新转换为射频信号后 再传输给移动台 适用区域 分散在市区、市区出口覆盖盲区等信号不良地区 特点 使用光纤连接可以提供可靠的通话 但对于长距离光纤传输，会因为迟延降低通话质量。
数据调制 模块
反向前端 放大模块
光纤直放站实现原理框图
16
直放站工作基本原理(射频)
无线 直放站
直放站扩展 的覆盖范围
BTS
基站覆盖范围
无线射频直放站室外典型组网示意图
17
直放站工作基本原理(射频)
无线射频直放站原理框图
18
直放站工作基本原理(射频)
前向链路
射频直放站的双工滤波器抑制了射频信号中的杂散信号，射频信号通过 使用低噪声放大器来提高信噪比，增益为40dB，噪声低于1dB。低噪声 放大后的射频信号通过低端混频本振频率进行中频变换，然后通过声表 面波滤波器进行选通滤波，滤除噪声，进一步提高抑制噪声的水平。选 通的信号用高端的混频器转换成原始的高频信号，再通过高功率放大器 放大后传输到天线，天线发射传输到移动台。
35
直放站的上下行增益平衡
所以，直放站的增益与其到施主基 站的链路损耗LBTS-REP 有直接的关系 。 为使直放站有更好的覆盖效果， 直放站的下行增益GREP应该小于这个 链路损耗，并不是越大越好。这是 因为受上行增益的制约。
网络优化中常见直放站问题分析_实例与解决思路.
网络优化中常见直放站问题分析、实例与解决思路林燕波方凯武朱剑铭陈凯锐(中国移动通信集团广东有限公司揭阳分公司揭阳522031摘要在GSM蜂窝网络中,基站主要用作广域覆盖,而直放站用来作为覆盖手段的补充,实现小范围覆盖。
但是,直放站提升了GSM系统的底噪,增加系统干扰,影响了系统质量。
文章结合实际案例,对这类问题进行分析与探讨,并提出解决思路。
关键词直放站上下行不平衡网络优化直放站系统的引进,能快速灵活地解决大部分覆盖盲区或弱信号区域问题,且投资相对基站较小,因此作用很大。
然而,由于技术工艺限制、工程实施质量问题,或认识上的误区,直放站也给网络带来了负面影响,直接影响无线网络各项指标,成为网络优化人员“头痛”的问题之一。
总结日常网络优化工作中涉及直放站的问题,主要有:(1直放站上行底噪过高;(2直放站上下行不平衡;(3直放站造成下行质差;(4直放站信源选择不唯一性;(5部分直放站对Egsm频率使用的限制;(6直放站硬件问题。
本文分析直放站以上问题的机制原理,探讨其在STS统计中的表现,进一步探讨并提出解决问题的思路。
1问题分析及实例1.1直放站上行底噪过高直放站自身具有的底噪、天线隔离度不够引起自激或直放站硬件模块老化损坏等原因,都有可能造成对施主小区甚至相邻小区的上行干扰。
在网络优化分析中,可以直接从STS统计的ICM指标中IB1~IB5的数目分布分析。
1.1.1 直放站上行底噪过高,造成掉话率较高从STS统计分析:上行质差掉话(Qu、上行弱信号掉话(Su、突然掉话(Sud,数量增大。
如IB2、IB3的数量多,意味着干扰电平在-106~ -98dBm之间,按C/I≥-9dBm的要求,上行信号要确保Cup≥-95~-87,对应下行信号要在-89~-81以上,该小区所有上行达不到-95dBm的通话(甚至-87dBm的通话可能因上行质差而掉话(Qu;而上行信号小于-99dBm的通话,上行质差更会明显,故掉话则计入上行弱信号掉话(Su。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• （3）Bullingron（BM）模型
2015-4-15
4
第3章 直放站及其优化
• 3.1.2 传播模型的选用及修正
• 移动公网的网络规划中需要选用传播模型，
三功分：<=5.1dB 四功分：<=6.1dB
25
第3章 直放站及其优化
图3.4
2015-4-15
二功分、三功分、四功分的功分器实物图
26
第3章 直放站及其优化 • （2）耦合器 • 一路信号进、两路信号出，其中一路是直 接通过，而另一路是进行耦合、衰减，主要用 于主干布线中。耦合器有3dB、6dB、10dB、 15dB、30dB耦合等，耦合器除了耦合、衰减外， 自身还有插损，不过相对较小，以京信厂家的 耦合器为例进行说明： • 耦合器插损： • 6dB耦合器<=1.3dB • 10dB耦合器<=0.6dB • 15dB耦合器<=0.5dB
第3章 直放站及其优化 • 各种直放站对比
• 1、无线直放站
• 图5.1 无线直放站
2015-4-15 18
第3章 直放站及其优化
• 2、室外光纤直放站
图5.2 室外光纤直放站示意图
2015-4-15 19
第3章 直放站及其优化
• 3、室内直放站
图5.3 室内直放站示意图
2015-4-15 20
2015-4-15 15
第3章 直放站及其优化
• 3.3.2直放站的分类 直放站的种类根据实际的应用情况，常用的可分为宽带直放站、选频直 放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊场合， 也有一些其他种类的直放站。 ①宽带直放站：（频段选频直放站） 在GSM频段的全部或部分频段内工作的直放站。主要用于信源比较干净 的基站系统的盲区、弱信号区。 ②选频直放站：（载波选频直放站） 在GSM频段的全部或部分频段内选择一个或多个GSM指配信道工作的直放 站。 广泛应用于信源比较复杂的各种场所。 ③干线放大器: 主要用于补偿微蜂窝室内分布系统和无线接入室内分布系统主干电缆的 信号损耗，双向放大上、下行链路信号，提高话音质量，有效扩展和填 补基站信号覆盖盲区，扩大覆盖范围。干线放大器可用于较大型写字楼、 高层酒店、大型商场、展览馆、地下隧道、机场等的室内信号分布系统 2015-4-15 16 中。
2015-4-15 27
第3章 直放站及其优化
图3.5
2015-4-15
耦合器实物图
28
第3章 直放站及其优化 • （3）吸顶全向天线
•
在室内覆盖系统中，用的最多的天线是吸
顶全向天线，主要是进行楼层覆盖。室内覆盖
中的天线增益很小，只有2dBi左右，所以覆盖
范围也很小，一根吸顶全向天线大约可覆盖几 间房或者一二百平方米内，如有阻挡则会更小。 另外，为保证电梯门开/关时信号的稳定，一 些电梯门口也安装吸顶全向天线。
2015-4-15
2
第3章 直放站及其优化
• 3.1 覆盖设计 • 3.1.1 电波传播损耗预测模型与中值路 径损耗预测
• 1、中值路径损耗预测 • 设计无线通信系统时，首要的问题是在给 定条件下如何算出接收信号的场强，或接收信 号中值。这些给定条件包括发射机天线高度、 位置、工作频率、接收天线高度、收发信机之 间距离等。这就是电波传播的路径损耗预测问 题，又称为信号中值预测。
由于各地的传播环境不同可能造成较大偏差，
应用时需选择适合本地环境的模型，还须对其 加以修正，通过对模型的修正，来提高预测的 精度。修正需进行实地测试，通过测试获得进 行模型校正的数据，然后用测试结果修正模型
中相关参数，使预测结果更接近于当地实际情
况。
2015-4-15 5
第3章 直放站及其优化
• 表3.1 常用的传播模型
2015-4-15 14
第3章 直放站及其优化
• 注意：也有的文章提出：偏远地区也可以 通过直放站来解决网络覆盖。这是不合实 际的，因为，直放站放大信号的条件是它 接收到的施主小区的信号大于-75dBm以上， 如果信号低于-80dBm或更弱则无法进行再 放大，即使可放大也效果较差，对于偏远 村庄，连信号都没有或者信号很弱，这样， 直放站根本就不起作用。
2015-4-15
11
第3章 直放站及其优化
• 1、直放站的工作原理
• 直放站在下行链路中，由施主天线在基站现有的 覆盖区域中拾取信号，通过带通滤波器对带通外 的信号进行极好的隔离，将滤波的信号经功放放 大后再次发射到待覆盖区域。在上行链接路径中， 覆盖区域内的移动台手机的信号以同样的工作方 式由上行放大链路处理后发射到相应基站，从而 达到基站与手机的信号传递。
序号 1 传播模型 Okumura 应用范围 150~1500MHz 天线高度 30~200m 预测范围 1~20km 比较 基站密度大时预测 值偏高
2
COST231
适合站距近，但考 800~2000MHz 0.02~5km 虑地形及地面要素 天线高度4~50m 不足 室内 50～2000MHz 0.1~100k 天线高度≤100m m
检查切换区是否分布在高话务密度区域。
2015-4-15 7
第3章 直放站及其优化 • 2、影响基站覆盖的主要因素有哪些？ • 使用的频率、服务质量要求、发射机输出 功率、接收机可用灵敏度、使用的天馈线、通 信地点的传播环境、选用的传播模型等。
• 3、如何实施覆盖预测？
•
是将已选择的基站站址和参数输入规划软 件，由计算机仿真来完成，网络建成后，要通 过路测对规划进行检验，并针对路测中发现的 不足，通过调整该地区基站数、站址等进行网 路调整和优化，以达到预期目标。
6
3
KeenanMotley
通用校正模型
适合室内
4
2015-4-15
第3章 直放站及其优化
• 3.1.3 基站覆盖预测
• 1、在规划中如何根据用户需求对基站覆盖区 域作出预测？ • 检验覆盖范围和覆盖区内质量是否达到预 期目标，覆盖区内是否还有“盲区”，是否由 于邻小区场强过高，交叉覆盖造成“孤岛”，
第 3章 直放站及其优化
2015-4-15
1
第3章 直放站及其优化
直放站优化的意义
在移动网络中，直放站是最近几年兴起的一种设备。 随着网络覆盖的不断增强和用户对网络要求的不断提 高，直放站应用于很多适当的场合。直放站已成为移 动网络设备中的一个重要部分，直放站的运行状况已 直接影响到了网络质量。所以，在网络优化中，我们 要注意直放站对网络的影响，要对直放站进行必要的 检测，特别是网络变频以后，由于无线环境的改变， 直放站出现的问题会更多。
2015-4-15 22
第3章 直放站及其优化
• 3.4.1 室内覆盖系统的结构和原理
• 1、室内覆盖定义
• 所谓室内覆盖系统，就是对高楼大厦、政 府机关办公楼、住宅大楼、酒店、大型商场、 酒吧、娱乐广场的电梯、楼层、室内进行覆盖。 • 其硬件构成主要是：信号源、功分器、耦 合器、天线、馈线以及干线放大器等等。
2015-4-15 29
第3章 直放站及其优化
图3.6
2015-4-15
吸顶全向天线实物图
30
第3章 直放站及其优化 • （4）八木天线
•
对于电梯，是安装八木天线进行覆盖。八木天线 的增益相比吸顶全向天线的较大，有10dBi以上，一 根八木天线可覆盖七八个楼层左右的电梯。进行电 梯覆盖的八木天线是安装在大楼电梯井内的墙壁上 的。八木天线也是定向天线，要么向上安装要么向 下安装，而没有两根八木天线相向或背向安装的。 比如，一栋楼有12层，那么一根八木天线就安装在 12楼往下覆盖，而另外一根则是大约安装在6楼往下 覆盖；或者是，一根安装在1楼往上覆盖，另外一根 则安装在6楼往上覆盖；而不会是两根八木天线也同 安装6楼分别向上/向下覆盖。
第3章 直放站及其优化
• 3.4 直放站的组成
•
一般来说，直放站包括：直放机、
与BTS联系的天线、与MS联系的天线以及
天线与直放机连接的馈线。
2015-4-15 21
第3章 直放站及其优化
• 与BTS联系的天线有八木天线和角反射天线。 在城区中由于施主小区信号较强，所以一 般安装八木天线；而对于公路、铁路，则 是角反射天线，因为角反射天线有两个好 处，有较强的方向性和较大的增益。 • 与MS联系的天线种类比较多，有角反射天 线、抛物面天线以及基站用的板状定向天 线。
2015-4-15
12
第3章 直放站及其优化
• 2、施主小区的定义
• 所谓施主小区，即为信号被直放站进 行放大的小区。
2015-4-15
13
第3章 直放站及其优化
• 3.3.1 直放站的用途 •
解决边远道路、小住宅区以及室内覆盖盲 区，扩大覆盖范围。特别是这一两年起，直放 站得到了迅速地发展。现在，通过安装直放站 以解决覆盖的场所一般是：高楼电梯、酒吧、 娱乐广场、商场、酒店、工厂、有小段盲区的 公路、铁路或者隧3章 直放站及其优化 • 3、功分器
• （1）功分器的分类 • 二功分、三功分、四功分等。主要功能是进行分 路，即一路信号进，多路信号出，一般用于分路布线 中。 • 功分器是有插损的，以京信厂家的功分器为例进 行说明： • 功分器插损： • 二功分：<=3.1dB • •
2015-4-15
2015-4-15 23
第3章 直放站及其优化
• 2、室内覆盖系统信号源
• （1）宏基站：主要用于有住户、商业办公、娱乐 场所、商场等为一体的高楼大厦，话务量非常大；
• （2）微蜂窝：多用于大型购物商场或大型娱乐场 所等； • （3）直放站：主要是覆盖电梯和小酒吧之类话务 不高的地方。
