直放站常见问题及处理
西瑞克斯数字光纤直放站常见问题处理手册V1.0
修改记录二、问题分类2.1 产品问题产品问题可以分为硬件问题与软件问题，其中硬件问题主要包括：射频及数字板问题、功放模块问题、电源模块问题及光模块问题等；软件问题主要包括调测软件问题、升级问题、监控问题等。
2.1.1 硬件问题●射频及数字板问题：指标恶化，直接影响覆盖质量。
●功放模块问题：主要问题表现：功率输出过小，无功率输出等现象。
2.1.2 软件问题●调测软件问题：主要问题表现：调测软件（LMT）与设备内软件版本不一致，造成不能查询、设置或数据包接收不完整，影响设备正常开通调试。
●软件升级问题：主要问题表现：升级时出现传输中断，烧写程序时出现错误，近远端设备升级程序时烧入不对应的版本（例如近端烧入远端的版本或者远端烧入近端版本）等问题造成设备工作不正常。
●软件监控问题：主要问题表现：软件版本未升级造成的监控不通（设备运行监控版本号必须为10000015后的版本）、监控软件本身问题等。
2.2 产品应用问题产品的应用问题主要是指产品应用过程的调试问题、组网问题、安装环境问题、监控问题等。
●调试问题：主要问题表现：设备调试中部分参数设置不当，影响设备开通后正常运行。
●组网问题：主要问题表现：远端机主从光模块位置，相应适配光模块，若不适配设备将不能正常同步，影响设备正常开通。
●安装环境问题：主要问题表现：设备安装时的散热、防水条件，近、远端电源取电，天线安装位置、高度、角度等，该类问题主要影响设备正常运行稳定性以及覆盖质量。
●监控问题：主要问题表现：设备内监控相关参数的设置，监控模块及监控卡是否正常以及监控平台的设置，主要影响设备正常监控。
三、问题处理3.1 LMT无法正常查询设备3.1.1 故障现象说明☑网口状态下无法查询网口状态下会显示：“连接服务器失败！”同时监控参量列表不会出现！具体如下图所示：☑串口状态下无法查询串口状态下会显示：查询内容为空。
具体如下图所示：3.1.3故障解决措施：☑故障三解决措施：●解决措施：查看串口参数设置（如下图），点击还原默认设置即可。
一般直放站故障处理指南
直放站故障抢修指南第一节：室内2W射频：一.下行链路：1.故障现象：无信号输出或弱信号输出，故障分析：可能是下行HPA坏。
（这种情况在解决了UNLOCK问题后是遇到最多的。
现场判断方法：正常工作的高功放是很烫手的，坏高功放为温热，差异明显。
）故障处理：更换HPA。
2.故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针断，下行XCVR损坏。
故障处理：换XCVR。
3故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针没接好，XCVR未工作。
故障处理：把给XCVR供电的针接好。
4.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（27V不正常，给下行HPA供电不正常，下行HPA不工作）。
故障处理：换电源模块。
5.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（9V不正常，给其他模块供电不正常）。
故障处理：换电源模块。
6.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK。
故障处理：换芯片。
7.故障现象：无信号输出，故障分析：上下行均UNLOCK，但已换过芯片。
故障处理：换主控板。
8.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK，或者上行UNLOCK，下行LOCK，或者上行LOCK，下行UNLOCK。
此时已换过芯片或主控板。
故障处理：重新插牢PLL的数据线。
（经我研究发现，此数据线一头管上行，一头管下行，都插牢上下行均LOCK，如果一端没插牢就会出现以前就发现但一直没有解决的一个LOCK另一个UNLOCK的现象。
）9.故障现象：无信号输出或弱信号输出，故障分析：给下行LNA供电的针断或未接好。
故障处理：换LNA或接好针。
10.故障现象：无信号输出，软件显示下行输出功率非常高，30或40多dBm，故障分析：下行HPA很烫。
故障处理：此时的HPA已坏，换HPA。
二.上行链路：11.故障现象：有信号输出，但打不了电话或接续很慢（TX adjust值为正的20-30，30多以上就无法接续。
直放站信号覆盖异常及故障告警处理
直放站信号覆盖异常及故障、告警处理方法结合江汉联通2012年汉宜城际高速铁路采用直放站覆盖方式建设期间、开通期间及运行过程中产生的多处信号覆盖异常、信号不稳定、基站信源站点告警、基站信源站点故障、直放站设备故障、直放站设备告警等的问题分析及相关处理方法做了一个总结，现记录如下：一、直放站开通前后遇到的各种问题现象:（一）、开通前期所遇到的故障、告警等问题现象：1、GSM信源设备产生的故障、告警：故障现象：信号稳定但通过网管监控发现基站存在分集接受丢失、RX分路接收不平衡、无法找到A接收器端的RX路径等接收不平衡告警，这些告警造成移动用户无法正常通话。
产生原因及相应处理方法：施工工艺缺陷：施工过程中对施工质量没严格要求，在MU至RRU及RRU到近端机各处连接的馈线接续方式及手法不到位，造成馈线接头和馈线连接处松动。
处理方法为施工整改，将不规范处补规范。
上下行增益不平衡：信源设备上下行两端增益不平衡造成的分集接收告警。
处理方法为在天馈线连接处加一个3DB负载促使其达到平衡。
二、开通后遇到各种问题的相应原因分析及处理方法：（一）、无信号故障现象：信号场强低于通话要求（要求：室外≥-85dBm）造成移动手机用户无法正常通话。
分为覆盖区无信号和非覆盖区无信号。
产生原因及相应处理方法：1、覆盖区无信号1)直放站不工作（如停电、设备硬件故障），导致无信号输出。
可通过直放站监控中心远程查询设备的运行情况，包括状态信息和参数信息中的下行输入、输出功率电平值等。
若查实为直放站设备故障所致，请致电各设备厂家协助处理。
2)直放站设备增益不足，导致输出信号变弱。
当前直放站设备下行输入功率电平值（由监控中心可查询到）较站点开通时下行输入功率电平值（可查设计或竣工文件）无较大变化（±5dB内）；当前直放站设备下行输出功率电平值（由监控中心可查询到）较站点开通时下行输出功率电平值（可查设计或竣工文件）变化较大（±5dB以上）。

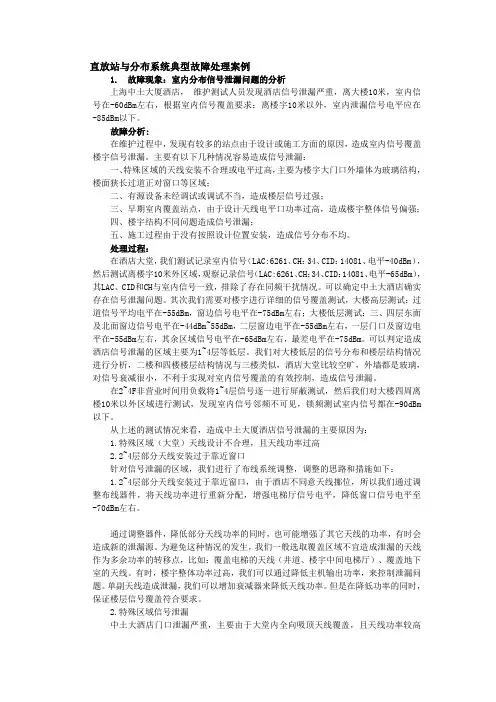

直放站典型故障处理案例
直放站与分布系统典型故障处理案例1.故障现象：室内分布信号泄漏问题的分析上海中土大厦酒店，维护测试人员发现酒店信号泄漏严重，离大楼10米，室内信号在-60dBm左右，根据室内信号覆盖要求：离楼宇10米以外，室内泄漏信号电平应在-85dBm以下。
故障分析:在维护过程中，发现有较多的站点由于设计或施工方面的原因，造成室内信号覆盖楼宇信号泄漏。
主要有以下几种情况容易造成信号泄漏：一、特殊区域的天线安装不合理或电平过高，主要为楼宇大门口外墙体为玻璃结构，楼面狭长过道正对窗口等区域；二、有源设备未经调试或调试不当，造成楼层信号过强；三、早期室内覆盖站点，由于设计天线电平口功率过高，造成楼宇整体信号偏强；四、楼宇结构不同问题造成信号泄漏；五、施工过程由于没有按照设计位置安装，造成信号分布不均。
处理过程：在酒店大堂，我们测试记录室内信号（LAC:6261、CH：34、CID：14081、电平-40dBm），然后测试离楼宇10米外区域，观察记录信号（LAC:6261、CH：34、CID：14081、电平-65dBm），其LAC、CID和CH与室内信号一致，排除了存在同频干扰情况。
可以确定中土大酒店确实存在信号泄漏问题。
其次我们需要对楼宇进行详细的信号覆盖测试，大楼高层测试：过道信号平均电平在-55dBm，窗边信号电平在-75dBm左右；大楼低层测试：三、四层东面及北面窗边信号电平在-44dBm~55dBm，二层窗边电平在-55dBm左右，一层门口及窗边电平在-55dBm左右，其余区域信号电平在-65dBm左右，最差电平在-75dBm。
可以判定造成酒店信号泄漏的区域主要为1~4层等低层。
我们对大楼低层的信号分布和楼层结构情况进行分析，二楼和四楼楼层结构情况与三楼类似，酒店大堂比较空旷，外墙都是玻璃，对信号衰减很小，不利于实现对室内信号覆盖的有效控制，造成信号泄漏。
在2~4F非营业时间用负载将1~4层信号逐一进行屏蔽测试，然后我们对大楼四周离楼10米以外区域进行测试，发现室内信号邻频不可见，锁频测试室内信号都在-90dBm 以下。
直放站工程常见问题
-90 870 872 874 876 878 880 882 884 Frequency (868.5 - 888.5 MHz) 886 888
CF: 878.5 MHz RBW: 1 MHz Date: 01/24/2002 Model: MS2711A
17
SPAN: 20.0 MHz VBW: 30 kHz Time: 20:02:31 Serial #: 00125130
7
Spectrum Analyzer
CH3
Ref Level : -46.0 dBm dB / Div : 4.5 dB
临界自激信号
M1: -62.17 dBm @ 833.337 MHz
-50
-60
dBm
-70
-80
-90 829 830 831
M1
832 833 834 835 836 Frequency (828.5 - 838.5 MHz)
Spectrum Analyzer
ZXS825
Ref Level :
dBm
-50 顶部失真 -60 -70 -80
10.0 dBm
10 0 -10
M1: -9.34 dBm @ 878.525 MHz
-90
M1
dB / Div : 10.0 dB
正常信号
-100 870 872 874 876 878 880 882 884 Frequency (868.5 - 888.5 MHz) 886
SPAN: 10.0 MHz VBW: 30 kHz Time: 16:40:08 Serial #: 00139017
Attenuation: 30 dB Detection: Neg. Peak
直放站常见故障分析
8
8
谢谢！
京信通信系统(广州)有限公司广东分公司
3 3
直放站常见故障分析
——信源问题 ——信源问题
4、重叠覆盖或其它小区干扰：如直放站放大的施主信源小区信号， 在覆盖区也有基站同一小区信号重叠覆盖或其它小区有同、邻频干扰， 从而导致直放站覆盖区会通话质差，断续、不清晰； 5、信源切换关系未做好：如直放站放大的施主信源小区信号，在覆 盖区与其它小区未做切换关系，从而影响直放站覆盖区通话时有切换 会掉话； 6、信源是反射信号：如直放站放大的施主信源小区是反射的信号， 一般用手机测试的TA值较大，从而影响直放站覆盖区通话上线困难。
故障现象故障原因采取措施故障分析处理方法无信号电源坏更换电源模系统自激导致功耗过大采用降低功率消除自激法电源坏更换电源模系统自激导致功耗过大采用增加隔离度消除自激法电源坏更换电源模系统交调导致功耗过大采用降低功率消除交调法电源坏更换电源模供电电源不稳定采用外加稳压电源法电源不工作更换电源模供电过高过低电源起采用外加稳压电源法电源不工作更换电源模电源烧保险采用更换保险测量功耗选频模块更换选频模采用更换模块选频模块更换选频模采用更换模块监控问题更换监控主监控主板内部分器件坏采用更换模块信号变弱增益不足更换故障模块下行低噪放增益不采用更换模块增益不足更换故障模块功放增益不足采用更换模块增益不足更换故障模块dt耦合器衰减大采用更换模块增益不足更换故障模块衰减大采用更换模块增益不足更换故障模块下行选频模块衰减采用更换模块天馈系统修复或更密封焊接天线采用修复或更换通话质量差增益不足更换故障模块上行低噪放功放增益不足采用更换模块调试问题调整主机参数小区载波数量不全调整主机参数增益不足更换故障模块上下行某个选频通道闭塞采用更换模块增益不足更换故障模块上行选频模块衰减采用更换模块增益不足重新调试主机参数上行输出噪声低采用合理调节输出噪声手机上线困增益不足更换故障模块上行低噪放功放增益不足采用更换模块增益不足更换故障模块上行选频模块衰减采用更换模块天馈系统修复或更密封焊接天线采用修复或更换增益不足重新调试主机参数上行输出噪声低采用合理调节输出噪声增益不足更换故障模块其它有源器件衰减过大采用更换模块监控无法联更换modemmodem坏更换modem连线问题拧紧sma接头sma接头处接触不将所有接头检查一遍谢谢
四种直放站常见的故障分析以及解决方法
1.1.1 GSM干线直放站常见故障分析A.直放站覆盖天线附近信号弱1.检查设备是否正常供电，查看监控板的数码管是否点亮。
2.检查电源模块输出+9V和+27V是否正常，用万用表测量。
3.下行功放模块是否有问题。
可用手摸其表面，若其温度和机箱内温度无明显差异，则该功放有问题。
4.检查下行路径的射频电缆，是否有松动﹑接触不良。
5.查询基站的所用扇区是否正常工作。
B.直放站覆盖区下行信号正常，但无法接入网络1.是否为上行过弱或过强。
2.是否上下行不平衡等；3.调整基站的接入信道搜索窗口。
C.监控短消息无法发送1.经常发不出去：可能原因1：短信息中心号码设置不对解决措施：确认短信息中心的号码是否正确可能原因2：发送太快解决措施：等待发送短信成功与否的提示信息后才发送新的短信。
可能原因3：不很明确，有可能是没有开通该业务（短信业务）解决措施：将SIM取出放到手机里面发送短消息，如果也不能发送短消息，则最大的可能是该SIM没有开通该网络（GSM，GSM，GRPS中的一种）的短消息功能。
请确认是否开通短消息功能。
2.偶尔发不出去：可能是网络拥塞，属正常情况。
D.监控软件串口直连超时可能原因1：串口不对解决措施：确认选择串口可能原因2：连接方式不对解决措施：确认连接方式可能原因3：串口坏解决措施：更换串口可能原因4：串口线坏解决措施：更换串口线。
可能原因5：监控单元单片机死机解决措施：复位。
E.设备常见故障1.1.2 GSM无线直放站常见故障分析A.案例一1.故障现象河南省三门峡陇海线铁路覆盖工程，在开通后存在通话不正常的现象，并且与机房联系后，反映对基站产生了一定的干扰。
2.故障分析由于产生干扰的几个点离基站都比较近，施主天线接收信号很强，空间损耗较小，因此设备出厂指标可能并不适用，从而上行底噪不能满足到达基站后小于-120的要求。
3.解决措施要解决上行底噪的干扰问题，只要将到达基站的上行底噪减小即可，而到达基站的上行底噪只能由两个方面的因素来决定。
国人直放站一般故障处理
国人一般故障处理一、光模块告警处理方法：1，验证。
用光功率计测下近端和远端出来的数值，数值在负3以上是正常的。
(头接的好不好直接影响数值，大多数情况下是松动或者没接好引起的问题)2，解决。
如果上面验证正常的话，那只能是中间的光路出现了问题，用光功率计一段段去测。
如果上面的验证步骤测到数值过于小，那么是设备有问题了。
（设备里面也是有尾纤的，有可能是这条尾纤出了问题）。
二、下行驻波告警处理方法：拿着驻波仪测室分系统（从头开始往下测）。
三、电源模块告警处理方法：1，首先确定是否有电到设备。
2，确定有电到设备，那可能是电源模块烧掉了（尤其是室外站时，电源模块很容易烧掉）四、无返回处理方法：1，先确定监控卡是否关机，如果关机，那就是卡欠费了，找联通的人处理(有些卡是不能发短信的，肯定回不来)。
2，卡正常的话，那就只能到现场去检查Modem是否正常（正常的话指示灯是一闪一闪，常亮是不正常的）。
3,如果Modem指示灯不亮，那可能是电源线出了问题，或者是Modem烧了。
4，有时候有可能是短信拥塞，把Modem停电然后通电可解决。
以上都是基于已经有了返回，一段时间后没返回可能出现的问题。
一开始就无返回的话，那就要确认设备端网管参数项中的站点编号、设备编号、查询/设置电话号码、上报号码、上报通信方式是否都设置正确，与后台网管要一一对应。
五、干放下行输入过功率在干放的输入端加个衰减器。
六、不同设备的接口1、干放2、无线室内主机3、光纤直放站4、外挂监控开站步骤一．双击图标双击图标进入用户名自带，密码是六个1（是否扩展不用理）之后进入通道类型选择“电缆直连”，当前端口选择你自己连的那个口，其它的不用动，然后点击打开，出现打开成功则点击确认。
设备信息站点编号，前面都是19和10，之后是电话卡的后五位，或者四位（联通机房入网管时要与此一致）。
数字光纤直放站故障处理总结
内蒙有线监控故障 处理报告.doc
温州联通易美大厦 维护报告.doc
二、设备内部模块功能及可能出现的故障介绍
2.2.远端机内部模块功能及可能出现的故障介绍：
二、设备内部模块功能及可能出现的故障介绍
2.2.1.双工器
上下行频率的合并和分离、隔离，选频。 曾经出现过的故障案例如下：
上海数字选频设备 维护情况.doc
恩施宜万高铁故障 处理.doc
2.2.2.射频功放 把下行信号进行功率放大，通过用户天线发射出去，进行覆盖。 曾经出现过的故障大 多是直接换设备解决。
6、监控单元 1、蓄电池
2、电源模块
3、数字板
4、小信号板
5、MODEM板
二、设备内部模块功能及可能出现的故障介绍
2.1.1 蓄电池
近、远端主机内装有蓄电池，系统掉电时可供监控模块持续工作，确保向网管中心发
出掉电告警。 （蓄电池如果故障，一断电设备运行灯就会熄灭。） 2.1.2 电源模块 向直放站各模块提供符合电压、功率、质量要求的电源。电源故障的表现形式有两种：
A、电源模块或连接线损坏，设备无法正常工作；案例如率容量不够，加载载波多了以后无法正常工作；案例如下：
电源故障.doc
二、设备内部模块功能及可能出现的故障介绍
2.1.3 数字处理板 由ADC芯片、FPGA芯片、串并转换芯片、DAC芯片等器件组成，完成AD采样，数字滤波 、组帧解帧和DA恢复等功能。 近端机数字板简介
陈家里基站工程维 护报告.doc
利岙头基站工程维 护报告.doc
安徽选频机维护报 告5.4.doc
南阳西陕县农庄.do c
一、设备面板介绍及可能会出现的故障
1.3 远端机面板介绍：
直放站故障与解决方法汇总分享
常见问题、故障集锦一、关于天线方面的问题 (1)二、关于直放站方面的问题 (1)三、关于干扰方面的问题 (3)四、关于干放方面的问题 (4)五、其它方面问题 (5)一、关于天线方面的问题1、在电梯的覆盖过程中，8木天线和板状天线各有什么用法。
他们各有什么特点？答复：八木天线增益比板状大些，但是安装在井道内不如板状安全；八木天线适合井道内覆盖，壁挂式板状天线适合井道外覆盖；工作频段不同，八木天线方向性好，多用于单系统覆盖，板状天线适合多频段覆盖系统。
2、在做直放站室内分布系统的方案设计的时候，在得到天线口功率后。
怎么计算在这个天线覆盖区域内，上行跟下行是不是平衡的？有没规定手机发射的上行信号到达直放站覆盖端口有多大？答复：根据手机的接收灵敏度和天线口的发射功率计算下行链路损耗，反之，计算上行的！数值是否匹配。
没有规定，但必须保证由直放站加入引起上行链路噪声电平，不能影响基站的接收灵敏度3、移动基站天线的增益是天线在主要辐射方向上集中能量能力的强弱（大概意思），那么问（主要针对增益来说）：天线使用时间较长之后，会不会因为老化等原因导致性能下降？有没有什么工具可以测量？答复：一般来说，天线的电性能是由其材料和结构决定和保证的。
只要材料可靠，没有发生形变、生锈等，其增益是不会改变的。
对于架设状态的基站天线，可能对比法是最快捷的方法了。
4、如果一个双极化天线同时接两路发射通路,会不会产生互调干扰？答复：两个或更多个发射机互相靠得很近时，每个发射机与其他发射机之间通常通过天线系统耦合，从每个发射机来的辐射信号进入其他发射机的末级放大器和传输系统，于是就形成了互调。
而这些产物落到末级放大器的通带内并被辐射出去，这种辐射可能落在除了已指配的发射机频率之外的那些信道上。
互调产物(干扰)也可能在接收机中产生。
两个或更多个强的带外信号，可以推动射频放大器进入非线性工作区，甚至在第一级混频器中互相调制。
这些分量能干扰进来的有用信号或者当工作信道上没有信号的时候，在输出端能够听到干扰声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直放站底噪过高的频谱图
邦讯技术股份有限公司
38
2-2、严重阻塞基站
严重阻塞 主要表现为严重干扰一 个或一片基站，使基 站不能正常工作 主要原因是直放站上行 自激或上行杂谱信号 超标
直放站出现自激的输出频谱
邦讯技术股份有限公司 39
2-2、严重阻塞基站
室内分布系统当以无线直放站为信号源时会产生 自激，一般室内分布系统产生自激的情况会被忽 视，实际以下两种情况佷容易产生。 1）在封闭的商场内使用时，室内重发天线安 装在空调系统的通风管道口，室外施主天线也安 装在空调系统的通风系统旁边，这样重发信号沿 空调通风管回到施主天线，由于空调管的波导效 应，使得施主与重发间形成自激环路。
底噪过高
Spectrum Analy zer
CH20
R ef Level : -7.4 dB m
M 1 : - 1 2 .8 2 d Bm @ 8 3 3 .5 6 3 M H z
-10
dB / D iv : 4.23 dB
-20
dBm
-30
-40
M1
829
CF: 833. 5 MHz RBW : 1 MHz Da te : 01/04/2002 Mode l: MS2711A
邦讯技术股份有限公司
40
2-2、严重阻塞基站
2）施主天线安装在楼顶边缘，重发天线安装 在楼道，楼道的信号泄露出去与室外施主 天线形成自激。 在室内分布系统，这两种情况容易被忽 视，所以要加以注意，一般在设计时考虑 好都能很好的避免问题的发生。
邦讯技术股份有限公司
41
2：上下行信号不平衡 在室内分布系统，上下信号不平衡主要体现在增 益的不平衡，一般是上行增益小于下行增益，一般 不严重时表现为手机发射功率大；严重时主要表现 为手机能接收到信号，用路测仪测试，可以明显地 看到，接入时间过长，甚至无法接入网络；用户通 常看到的是手机有满格信号，一拨电话信号就掉或 拨号后好长时间没有反应；
邦讯技术股份有限公司
43
3：导频污染
导频污染主要表现为掉话和切换频繁，在室内分 布系统里主要在高层建筑中容易发生这种情况。 产生导频污染的主要原应有： 1） 信号源选取不当 2） 信号分配不当 3） 网络参数设置不当
邦讯技术股份有限公司
44
导频污染分析-
信号源选取不当
信号源选取不当
主要是以无线直放站作信源引入时，施主 天线的安装位置不当使得选取的信号不纯净。 解决的办法是： 合理选用施主天线和安装位置，用方位选择性 好的天线，天线的安装位置不宜太高，一般在 12层以下较好。
小结： 1、分离问题，确认问题是设备问题还 是工程问题
邦讯技术股份有限公司
11
直放站常见问题及分析
二：如何区分故障
邦讯技术股份有限公司
12
直放站常见问题及分析
1、根据经验快速判断 2、使用仪器仪表进行区分
邦讯技术股份有限公司
13
直放站常见问题及分析
1、使用仪器仪表进行区分 设备的故障主要表现在电源、增益、功率 三个方面，电源故障很容易可以判断，增 益和功率异常利用仪器也很容易判断
邦讯技术股份有限公司
26
直放站常见问题及分析
6、 基站参数调整 基站进行天线方位、载频调整（选频站） 后，使得直放站接收信号发生改变，造成 直放站工作不正常。
邦讯技术股份有限公司
27
直放站常见问题及分析
7、干扰基站 联通cdma与gsm共站，造成cdma直放站 对gsm基站的扰。早期出现过类似的问题。 （联通）直放站对移动基站的干扰，主要是 直放站的施主天线正对100内的基站接收天 线。
邦讯技术股份有限公司
4
直放站常见问题及分析
2、问题的分类 针对问题的出现的阶段，可以分成新建 工程时的故障和开通后的故障处理。主要 有设备问题、工程问题、工作环境引起的 问题、网络或基站本身引起的问题。
邦讯技术股份有限公司
5
直放站常见问题及分析
3、故障的初步定位 3.1 新建工程 新建工程的问题主要表现在站点开不通或开通效果不 理想，这类问题的原因主要是：信号的选取不当、站点 位置不合理、调试不到位、设备本身故障。 处理这类问题时首先要排除工程问题，仔细查看勘测分 析报告、设计方案，与运营商确定施主基站是否正常， 当排除信号源及站点在设计上没有问题的时再去查看设 备有无故障。 [从以往大量的工程故障案例分析，新建站点出现的问题 大都出在站点设计上，主要是在站点勘测时不仔细活缺 少经验]
从工程实际中通常碰到的问题有以下5 种 1. 阻塞基站 2. 上下行不平衡 3. 导频污染 4. 室内信号泄露 5. CDMA800对干扰GSM900
邦讯技术股份有限公司
32
1：阻塞基站
阻塞基站分两种情况，一种是轻微的，一 种是严重的，它们产生的原因也不同，但 都表现为基站长时间告警，引起掉话及话 务阻塞。严重时会影响一片基站。 这种问题在CDMA建设初期，比较常见。
双
工
工
器
CDMA Modem
器
CU
邦讯技术股份有限公司
16
直放站常见问题及分析
4、测试 以10W无线设备下行输出为例 4.1、信号源的输出功率应设为（40-90）dBm
4.2、 用频谱仪在输出端检测输出功率，正常情况 下输出功率测的数值误差不会超过dB。 4.3、信号源在设定的输出功率情况下，上下将信号 调大调小个dB，当频谱仪输出信号不随输入信 号变化时，这是的频谱仪的输出-信号源的输入， 即为设备增益。
邦讯技术股份有限公司
28
直放站常见问题及分析
小结 室外直放站主要是问题来自于选点和调试两 个方面。
邦讯技术股份有限公司
29
三、室内分布系统工程常见问题及分析
邦讯技术股份有限公司
30
主要内容
1. 2. 3.
问题的表现形式 主要原因 解决方法
邦讯技术股份有限公司
31
室内分布系统工程中主要有如下几类典型问题
邦讯技术股份有限公司 22
பைடு நூலகம்
直放站常见问题及分析
2、增益无法调整 主要原因有是 前端饱和
邦讯技术股份有限公司
23
直放站常见问题及分析
3、自激 隔离度不够 一般要求系统的隔离度大于直放站增益 15dBm 弱信号 同样站点隔离距离，强信号通常不会自激， 弱信号很容易就会自激。
邦讯技术股份有限公司
邦讯技术股份有限公司 6
直放站常见问题及分析
3.2、过往工程的问题
已开通工程出现的问题有5个方面 工作环境恶劣，设备安装的地方不通风，散热不好，造成设备工作不 稳定，时间较长就造成设备损毁。 电源问题，特别是室外站点，大部分都是在郊区、边远山区，供电极 不正常，同时电源电压不稳。如果出现电源故障，不但要将故障排除， 还有将供电情况了解清楚，否则隐患不除，故障不断 施主基站参数调整，这类故障也非常多，往往是运营商对网络进行了 优化和调整，而直放站没有作相应调整，造成用户投诉。 新的盲区，在原盲区用直放站或基站放大器解决后，由于边界的弱信 号区不可避免，可能在设备开通后一段时间，会在新盲区的一些投诉 出现。 设备故障，设备故障常见的是功率下降，增益下降、电源等
邦讯技术股份有限公司
14
直放站常见问题及分析
2、工程现场常使用的仪器 频谱仪[建议用5011] 信号源[如果使用5011，本身带源]
邦讯技术股份有限公司
15
直放站常见问题及分析
3、设备原理框图
宽带型直放站整体式原理框图（SGR-R311D）
双
定向 耦合器 LNA SF PA FLR LNA PA
830
831 832 833 834 835 836 F requency (828. 5 - 838. 5 M Hz)
SPAN: 10. 0 MHz VBW : 30 kHz T im e : 16:26:31 Se ria l #: 00139017
837
838
Atte nua tion: 40 dB De te c tion: Ne g. Pe a k
邦讯技术股份有限公司
45
导频污染分析-信号分配不当
信号分配不当 在高层建筑，楼内信号杂而多，需要信 号足够强，一般要求有用信号高出干扰信 号3-5 dB。最好是采用光纤站或移频站做 信源，使引入的信号纯净，EC/IO能容易满 足网络通信要求。
邦讯技术股份有限公司
42
上下行信号不平衡
上下行不平衡，也有两种情况，一种是网络设计 覆盖距离过远；一种是担心上行增益过大，会阻塞 基站，在调试时故意将上行增益调得很小。 上下行不平衡，用路侧和测试手机很容易的测试 出来 。 避免上下行不平衡的产生，首先设计时天线的覆 盖距离不要太远，调试时要求上行增益不要小于下 行增益3-5dB。
直放站常见问题及分析
二：室外直放站常见的问题
邦讯技术股份有限公司
20
直放站常见问题及分析
二、室外直放站常见的问题有 输出功率不够 增益无法调整 自激 上下行不平衡 上行底噪过大 基站参数调整
邦讯技术股份有限公司
21
直放站常见问题及分析
1、输出功率不够 输出功率不够通常有以下几个原因 施主信号小 施主基站与直放站之间有阻挡 施主天线方位错 信号杂多 前端饱和（信号多但有能区分） （cdma）直放站输出功率调试时输出较大，在用 户增加时，可能测试到导频功率变小
邦讯技术股份有限公司 17
直放站常见问题及分析
4.4、利用同样的方法还可以看到频谱特性、 带内波动等。 [通过以上测试，基本上就可以判当是否 是设备真的出问题了]
邦讯技术股份有限公司
18
直放站常见问题及分析
4.5、设备的常见故障有以下几种： 电源 增益低 功率低 频偏 监控
