直放站维护
GSM直放站的原理及日常维护
防雷能力
在雷电常发的时候，必须注意是否进行了防 雷处理。
防误操作
应该为维护人员提供相关的操作殊环境注意点
不同的环境（如高反差值、低温、高温、高 湿度等）可能影响设备工作的稳定和质量， 应对特殊环境进行特殊处理。
维护措施
必看事项
• 每周清洗风扇。 • 每月清洗电源连接器。 • 每季度进行定期维护。
3 方案定制
4 安装费用
根据安装环境进行定制化设计，确保完整 的基站解决方案。
安装费用取决于可用的材料和难度。花费 可从几千元到数万不等。
GSM直放站的组成
GSM主机 电源设备 分配系统
功率放大器 天线系统 保险丝和线条
GSM直放站主要由这些部件组成。 这些组件通过一系列电子传输机制协同工作，以提高移动电话信号 的质量和传输。
更多细节
• 保持合适的温度：5°C ~ 45°C。 • 检查电缆是否破损和弯曲等表面损坏。 • 避免大功率和电缆峰值电流。
常规维护流程
1. 中断电源
打开机箱并中断电源，确保操 作安全。
2. 检查设备
3. 检查电缆线
检查设备中的灰尘和其他杂质， 将它们清理干净。
检查电缆线的连接器是否过热 或有其他损伤，如需更换，及 时更换。
GSM直放站的工作原理
信号接收
信号从手机通过天线到达GSM 主机，主机将信号从受信天线 输入接收放大器。
信号增强
信号发送
信号经过功率放大器进行放大， 然后通过分配系统加以处理， 最后发射到天线系统。
经过处理后的信号通过天线系 统发送，到达用户的手机，实 现更加稳定和高质量的通信。
GSM直放站的日常维护
GSM直放站的原理及日常 维护
GSM直放站是一个基站增强器，用于增强移动电话信号的传输和接收能力。 以下是有关GSM直放站的概述，工作原理和日常维护的详细信息。
cdma网络的直放站维护和优化
作为一种实现无线覆盖的辅助技术手段，直放站可以利用较少的投资、较短的周期，迅速扩大无线覆盖范围，解决盲区覆盖问题，因此在移动通信网中得到广泛应用。
直放站的设计、维护和优化工作直接关系到直放站的覆盖区域以及相邻区域的网络性能和用户感知。
1、CDMA直放站常见问题分析由于直放站设备本身的局限性及无线环境的复杂性，直放站在应用中出现了很多问题，尤其是无线直放站反映的问题更多。
直放站在网络中出现的问题主要包括干扰、接入和切换问题，导致接入成功率低，切换成功率低，掉话现象严重。
1.1干扰问题直放站在应用中主要面临的是干扰问题。
由于直放站是对网络中一个扇区信号的放大，必然对网络结构造成影响，从而影响信号和干扰的分布，因此直放站的规划应该纳入整网中考虑。
对于光纤直放站，由于直接从基站耦合信号，不会引入其他无用信号，所以在规划中主要考虑目标覆盖区同周围基站的信号配合与交叠，避免干扰问题。
对于无线直放站，由于空中信号的多样性，会不可避免地引入干扰信号，因此，在城市中尽量不采用无线直放站，在必须采用无线直放站的地方，尽量采用移频直放站。
只有在施主信号比较纯净的区域才能采用无线直放站。
在采用无线直放站的时候，需要充分考虑施主天线和重发天线的隔离要求，保证信号的正常发射和接收。
1.2接入问题在直放站覆盖区，经常会碰到接入方面的问题，如接入成功率低、接入时间长或接入不成功等现象。
接入问题主要是由3方面因素引起的。
●干扰问题：在直放站周围可能存在信号干扰，需要对施主信号或直放站及周边基站信号进行调整，从而减少干扰信号。
●直放站增益设置问题：直放站增益设置不当，使得覆盖或基站灵敏度不能达到要求，需要根据现场测试结果进行增益设置调整。
●系统参数设置问题：在直放站的应用场景中，需要根据具体条件对系统参数尤其是搜索窗等参数进行调整；在接入过程中，直放站主要受反向接入搜索窗的影响。
1.3切换问题切换不成功或切换迟缓也是在直放站应用中经常遇到的问题。
福建移动室内覆盖系统及直放站维护工作指导原则
福建移动通信有限责任公司室内覆盖系统及直放站设备维护工作指导原则（试行）第一章总则第一条为进一步加强我公司室内覆盖系统及直放站设备的维护管理工作，确保该类设备长期稳定运行，保持优质网络质量，特制定本指导原则，以指导并规范各市分公司开展维护工作。
第二条省公司网络部是全省室内覆盖系统及直放站设备维护工作的主管部门，负责对全省室内覆盖系统及直放站设备维护工作进行宏观管理；各市分公司是本地室内覆盖系统及直放站设备维护工作的第一责任部门，必须根据本指导原则，具体落实本地室内覆盖系统及直放站设备的各项维护工作，并指派专人负责维护管理工作。
第三条室内覆盖系统及直放站设备是移动通信网络的重要组成部分，是开展日常网络优化工作的有效手段。
室内覆盖系统及直放站设备维护管理工作对于保持网络设备高效运行和提高网络质量起着重要的作用。
第四条室内覆盖系统及直放站设备维护管理工作的对象包括全省所有正在运行并已通过初验的室内覆盖系统和直放站设备。
第五条室内覆盖系统及直放站设备维护管理工作是网络日常维护工作的重要组成部分。
各市分公司网络部应做好工程前期设计和验收工作，通过建立行之有效的监控手段，落实各项基础维护制度，同时定期开展月、季、年度的日常维护工作，并通过严格的考核制度监督设备厂家、代维公司配合开展相关的维护工作。
第二章维护工作的内容第一节项目前期规划和后期验收工作第六条根据《福建移动通信有限责任公司2002年无线网络建设指导意见》，直放站主要以区域内调剂使用为主，严格控制新增直放站的数量，着重进行重点地区、高话务量地区直放站替换为基站的工作，并将替换下来的直放站用于非重点地区、低话务地区进行覆盖建设。
第七条室内覆盖系统及直放站项目的前期规划和后期验收工作是正常开展后续维护工作的重要保证，各市分公司网络部应积极参与该项目的前期规划和后期验收工作，确保后续维护工作顺利开展。
第八条各市分公司应根据本地网络的发展、市场变化以及客户需求，在充分挖掘现有网络潜力的基础上，充分考虑投资效益，以覆盖延伸和吸收话务为目的，做好本地区室内覆盖系统及直放站的规划，并报省公司网络部审批。

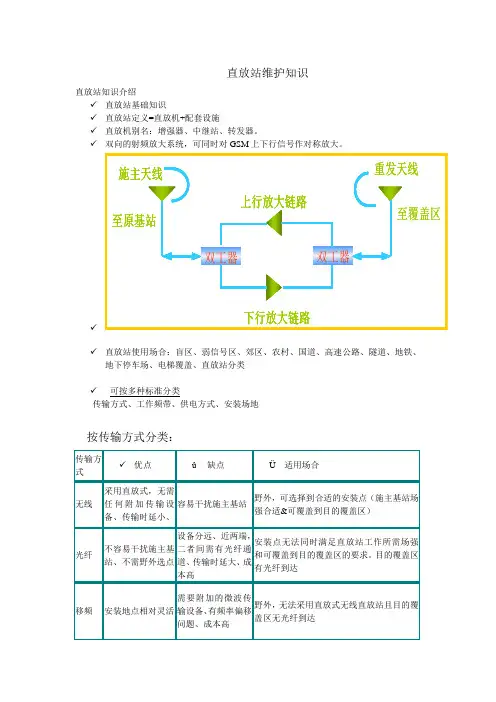

直放站维护知识
直放站维护知识直放站知识介绍✓ 直放站基础知识✓ 直放站定义=直放机+配套设施✓ 直放机别名：增强器、中继站、转发器。
✓ 双向的射频放大系统，可同时对GSM 上下行信号作对称放大。
✓✓ 直放站使用场合：盲区、弱信号区、郊区、农村、国道、高速公路、隧道、地铁、地下停车场、电梯覆盖、直放站分类✓ 可按多种标准分类传输方式、工作频带、供电方式、安装场地按传输方式分类：✓室外型：室外或野外安装，要求机器的耐热、防潮性能较好✓室内型：室内安装，一般作为信号分布系统的信号源✓直放站工作原理介绍：✓主要器件及其作用✓施主天线：（对基站）收下行、发上行。
✓重发天线：（对MS）发下行、收上行。
✓环行器：与相邻的上、下行滤波器共同组成收发双工器，实现天线收发共用（见图）。
890～929MHz 935～954MHz直放站工作原理框图✓主要器件及其作用✓低噪声放大器（LNA）：前置放大级，要求增益高、线性好、噪声系数低。
✓带通滤波器：与环行器共同组成双工器、级间放大滤波。
✓选频器：选择出所要放大的频率。
✓末级功放：提供所需的放大功率。
✓供电模块：给整机供电、后备电源充放电控制。
✓监控系统：对直放站遥控、遥信、遥测。
实现方法：单片机＋GSM收发模块＋系统软件✓直放站的技术要求－－－提出要求的原因？直放站是GSM信号的中继系统◊工作频带要求。
保证下行覆盖和基站的上行接收◊增益要求、功率要求。
为保证不干扰其他通信设备◊互调产物控制（直放站线性放大能力）、杂散发射控制。
为保证不受其他通信设备的干扰◊带外抑制能力。
放大时会引入附加噪声造成系统灵敏度降低◊噪声系数控制引入时延◊传输时延控制。
移频、选频直放站会引入频率偏移◊频率误差控制✓直放站的技术要求－具体指标工作频带：应和施主基站的工作频带一致；不同的运营商所分配的工作频段不同。
施主基站类型上行放大链路工作频带下行放大链路工作频带移动GSM 900890 MHz to 908.8MHz 935 MHz to 953.8MHz联通GSM 900909 MHz to 915 MHz 954 MHz to 960 MHzDCS 18001710 MHz to 1785MHz 1805 MHz to 1880MHz输出功率(1dB压缩点功率）：可用功放总输出功率，或“信道数+每信道输出功率”来描述。
直放站原理、维护资料
参数调整
根据网络实际情况，调整直放站 的各项参数，如增益、均衡等， 以优化信号传输性能。
干扰抑制
采取有效措施抑制干扰信号，如 加装滤波器、调整天线方向等， 以提高直放站抗干扰能力。
设备优化建议
设备选型
根据实际需求和场景特点，选择合适的直放站设备型 号，确保满足覆盖和容量需求。
成功案例二
案例名称
某山区高速公路直放站部署
案例描述
在山区高速公路上，由于地形复杂，信号覆盖较差。通过部署直放 站，实现了信号的有效覆盖，保障了高速公路上车辆的通讯需求。
成功原因
根据实际地形和信号情况，定制了专门的直放站设备，并采用了适当 的信号传输方式，确保了信号的稳定传输。
失败案例一
案例名称
某火车站直放站部署
常通讯。
失败原因
在规划阶段没有充分考虑周边环境和用户需求，同时缺乏有效 的干扰抑制措施，导致直放站运行时产生了负面影响。Biblioteka THANKS感谢观看
室内型直放站设备具有安装方便、信 号质量稳定等优点，但需要注意防尘 和散热问题。
室内型直放站设备包括信号源、耦合 器、直放站主机等。
直放站设备配件
直放站设备配件包括电源适配器、连接线、固定件等。
电源适配器用于提供稳定的供电电源；连接线用于连接各个设备；固定件用于将直 放站设备固定在相应位置。
直放站设备配件的质量直接影响设备的性能和使用寿命，因此需要选择质量可靠的 产品。
定期维护保养
月度检查
每月对直放站进行一次全 面检查，包括设备连接、 电缆状况、防雷接地等， 确保设备安全可靠。
性能测试
直放站日常维护

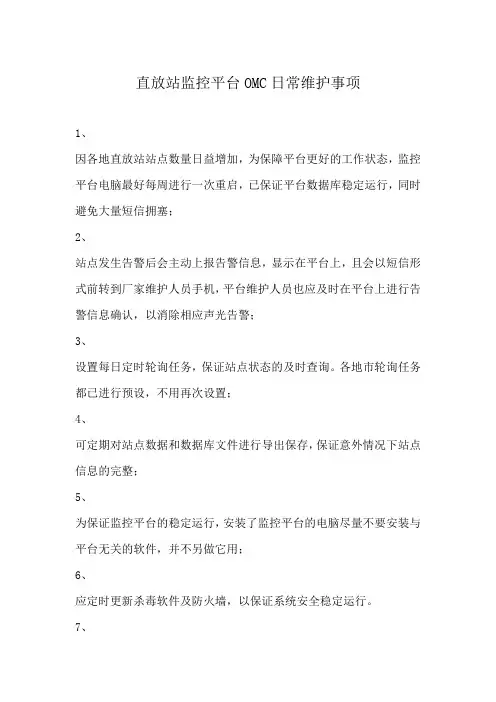

直放站监控平台OMC日常维护事项1、因各地直放站站点数量日益增加，为保障平台更好的工作状态，监控平台电脑最好每周进行一次重启，已保证平台数据库稳定运行，同时避免大量短信拥塞；2、站点发生告警后会主动上报告警信息，显示在平台上，且会以短信形式前转到厂家维护人员手机，平台维护人员也应及时在平台上进行告警信息确认，以消除相应声光告警；3、设置每日定时轮询任务，保证站点状态的及时查询。
各地市轮询任务都已进行预设，不用再次设置；4、可定期对站点数据和数据库文件进行导出保存，保证意外情况下站点信息的完整；5、为保证监控平台的稳定运行，安装了监控平台的电脑尽量不要安装与平台无关的软件，并不另做它用；6、应定时更新杀毒软件及防火墙，以保证系统安全稳定运行。
7、应给予监控平台一定关注度，定期对轮询报告、当前告警等报表进行查询，及时了解站点情况。
针对直放站监控方面常遇到的问题及可能原因，现汇总如下：一、设备无法正常轮询情况分析：1、站点参数设置问题，包括以下情况：1)站点监控电话设置错误2)设备端上报号码设置错误（邯郸为03007）2、站点监控模块MODEM未正常工作或监控卡损坏，可使用固定电话拨打站点监控电话确定。
3、“直放站编号或设备编号错”的问题分析故障分析1：直放站编号设置错误故障分析2：设备编号设置错误4、“包错误”的问题分析故障分析1：设备没有升级到最新软件版本；故障分析2：光纤传输受到干扰波动。
5、“其他未知错误”的问题分析故障分析1：射频参数不能查询回故障分析2：OMC网管协议与直放站程序所用协议不一致故障分析3： OMC网管中添加直放站时没有选对协议、机型等相关信息6、“命令编号错”的问题分析故障分析1：调试直放站时没有选对协议故障分析2：调试直放站时所选机型不对故障分析3： OMC网管中添加直放站时没有选对协议、机型等相关信息故障分析4：OMC网管协议与直放站程序所用协议不一致二、各种告警产生原因及解决方法：1、掉电告警指的是直放站外部电源掉电（交流或直流供电），通常只有在上电以后直放站才能正常工作，该告警是在外部供电断了以后才发出的，所以直放站内部在停电的情况是通过电池给监控模块和CPU供电，而发出告警的。
三维直放站维护手册
C网协议：
一：900M干放
1：老干放1（白色数据线，最大增益35，升级要拔数据线）
问题：监控不通
解决方法：拔掉功放板的白色数据线升级到最新版本2E43，从新插上数据线，注意数据线要接触好，否则无功率输出，数据线操作时要
断电
问题：CPU 无法查询或面板灯闪烁亮黄灯
解决方法：建议返厂维修
2：老干放2 （灰色数据线，最大增益为55，升级不要拔数据线）
问题：监控不通
解决方法：大多数版本是94AA可以正常监控，如果监控不通可以升级到9BEC，还是不通建议更换CPU板有可能是MODEM有问题问题：CPU 无法查询或面板灯闪烁亮黄灯
解决方法：更换CPU或返厂维修
二：900M光纤机
问题：本地无法查询远端或偶尔能查询或初始化远端不成功
解决方法：更换为09版光模块
问题：近端机无法监控
解决方法：近端机升级到最新程序00B1，还是不通建议更换CPU，远端最新程序是AB5D，如果方便也可以升级到最新
三：1800M干放
问题：监控不通
解决方法：可以升级到9BEC
问题：CPU 无法查询或面板灯闪烁亮黄灯
解决方法：更换CPU或返厂维修
四：1800M光纤机
无监控不通和查询问题，建议不要升级
中移动协议：
五：900M干放
问题：监控不通
解决方法：可以升级到11E0
主从干放版本：主干放B0FA，从干放BD50
六：900M光纤机
问题：监控不通
解决方法：近端机升级到最新程序0AD8，还是不通建议更换CPU板问题：本地无法查询远端或偶尔能查询或初始化远端不成功
解决方法：更换为09版光模块。
直放站室内覆盖维护手册汇总
室内覆盖设备维护操作手册一、广州阿尔创室内覆盖设备维护操作手册 (12)1.1 故障分析及处理方法 (12)1、电源掉电告警 (12)2、电源故障告警 (12)3、监控模块电池故障告警 (13)4、位置告警 (13)5、门禁告警 (14)6、自激告警 (14)7、功放过温告警 (14)8、本振失锁告警 (15)9、上行低噪放故障告警 (15)10、下行低噪放故障告警 (16)11、上行功放故障告警 (16)12、下行功放故障告警 (16)13、下行输入过功率告警 (17)14、下行输入欠功率告警 (17)15、下行输出欠功率告警 (18)16、下行输出过功率告警 (18)17、下行驻波比告警 (19)18、光收发告警 (19)19、外部告警 (20)1.2 轮询失败 (21)1、轮询失败（SIM卡被盗或SIM故障） (21)2、轮询失败（MODEM故障） (21)3、轮询失败（监控板故障） (21)二、北京邦讯室内覆盖设备维护操作手册 (23)1.1 故障分析及处理方法 (23)1、电源掉电告警 (23)2、电源故障告警 (23)3、监控模块电池故障告警 (23)4、位置告警 (24)5、门禁告警 (24)6、自激告警 (25)7、功放过温告警 (25)8、本振失锁告警 (25)9、上行低噪放故障告警 (26)10、下行低噪放故障告警 (26)11、上行功放故障告警 (26)12、下行功放故障告警 (27)13、下行输入过功率告警 (27)14、下行输入欠功率告警 (28)15、下行输出欠功率告警 (28)16、下行输出过功率告警 (29)17、下行驻波比告警 (29)18、光收发告警 (30)19、外部告警 (30)20、下行输出功率异常，查询下行输出电平值出现“--”或下行无输出 (30)1.2 轮询失败 (31)1、轮询失败（光缆故障） (31)2、轮询失败（SIM卡被盗） (31)3、轮询失败（设备掉电故障） (31)4、轮询失败（中频板故障） (32)5、轮询失败（光模块故障） (32)6、轮询失败(监控板故障) (33)三、江苏东方世纪室内覆盖设备维护操作手册 (34)1.1 故障分析及处理方法 (34)1、电源掉电告警 (34)2、电源故障告警 (34)3、监控模块电池故障告警 (34)4、位置告警 (35)5、门禁告警 (35)6、自激告警 (35)7、功放过温告警 (35)8、本振失锁告警 (36)9、上行低噪放故障告警 (36)10、下行低噪放故障告警 (36)11、上行功放故障告警 (37)12、下行功放故障告警 (37)13、下行输入过功率告警 (37)14、下行输入欠功率告警 (38)15、下行输出欠功率告警 (38)16、下行输出过功率告警 (38)17、下行驻波比告警 (38)18、光收发告警 (39)19、外部告警 (39)20、下行输出功率异常，查询下行输出电平值出现“--”或下行无输出 (39)1.2 轮询失败 (40)1、轮询失败(光缆故障) (40)2、轮询失败(SIM卡被盗或者已被注销) (40)3、轮询失败（监控MODEN故障） (40)4、轮询失败（监控板故障） (40)四、深圳国人室内覆盖设备维护操作手册 (42)1.1 故障分析及处理方法 (42)1、电源掉电告警 (42)2、电源故障告警 (42)3、监控模块电池故障告警 (42)4、位置告警 (43)5、门禁告警 (43)6、自激告警 (43)7、功放过温告警 (44)8、本振失锁告警 (44)9、上行低噪放故障告警 (44)10、下行低噪放故障告警 (45)11、上行功放故障告警 (45)13、下行输入过功率告警 (46)14、下行输入欠功率告警 (46)15、下行输出欠功率告警 (46)16、下行输出过功率告警 (47)17、下行驻波比告警 (47)18、光收发告警 (47)19、外部告警 (48)20、下行输出功率异常，查询下行输出电平值出现“--”或下行无输出 (48)1.2 轮询失败 (48)1、轮询失败（市电掉电） (49)2、轮询失败（光缆故障） (49)3、轮询失败（SIM卡失效） (49)4、轮询失败（监控主板故障） (49)5、轮询失败（modem故障） (50)6、轮询失败（信源小区问题） (50)五、广州京信室内覆盖设备维护操作手册 (51)1.1 故障分析及处理方法 (51)1、电源掉电告警 (51)2、电源故障告警 (51)3、监控模块电池故障告警 (52)4、位置告警 (52)5、门禁告警 (53)6、自激告警 (53)7、功放过温告警 (54)8、本振失锁告警 (54)9、上行低噪放故障告警 (54)10、下行低噪放故障告警 (55)11、上行功放故障告警 (55)12、下行功放故障告警 (55)13、下行输入过功率告警 (56)14、下行输入欠功率告警 (56)15、下行输出欠功率告警 (57)16、下行输出过功率告警 (57)17、下行驻波比告警 (57)19、外部告警 (58)20、下行输出功率异常，查询下行输出电平值出现“--”或下行无输出 (59)1.2 轮询失败 (59)1、轮询失败（监控主板故障） (59)2、轮询失败（监控MODEM故障） (59)3、轮询失败（信源类故障） (60)4、轮询失败（SIM卡故障） (60)5、轮询失败（市电供电类） (60)6、轮询失败（光路中断或者光信号过弱） (61)7、轮询失败（监控数据类） (61)8、轮询失败（光纤拉远设备故障类） (62)六、浙江三维室内覆盖设备维护操作手册 (63)1.1 故障分析及处理方法 (63)1、电源掉电告警 (63)2、电源故障告警 (63)3、监控模块电池故障告警 (63)4、位置告警 (63)5、门禁告警 (64)6、自激告警 (64)7、功放过温告警 (64)9、上行低噪放故障告警 (65)10、下行低噪放故障告警 (65)11、上行功放故障告警 (66)12、下行功放故障告警 (66)13、下行输入过功率告警 (66)14、下行输入欠功率告警 (67)15、下行输出欠功率告警 (67)16、下行输出过功率告警 (67)17、下行驻波比告警 (68)18、光收发告警 (68)19、外部告警 (68)20、下行输出功率异常，查询下行输出电平值出现“--”或下行无输出 (69)1.2 轮询失败 (69)1、轮询失败（设备掉电） (69)2、轮询失败（光缆故障） (69)3、轮询失败（SIM卡被盗） (69)4、轮询失败（SIM卡坏） (70)5、MODEM故障 (70)6、轮询失败（设备没有输入信号） (70)7、轮询失败（MODEM耦合器没有给MODEM供信号） (70)七、珠海银邮室内覆盖设备维护操作手册 (72)1.1 故障分析及处理方法 (72)1、电源掉电告警 (72)2、电源故障告警 (73)3、监控模块电池故障告警 (73)4、位置告警 (74)5、门禁告警 (75)6、自激告警 (76)7、功放过温告警 (76)8、本振失锁告警 (77)9、上行低噪放故障告警 (78)10、下行低噪放故障告警 (79)11、上行功放故障告警 (79)12、下行功放故障告警 (80)13、下行输入过功率告警 (80)14、下行输入欠功率告警 (81)15、下行输出欠功率告警 (82)16、下行输出过功率告警 (83)17、下行驻波比告警 (84)18、光收发告警 (85)19、外部告警 (87)20、下行输出功率异常，查询下行输出电平值出现“--”或下行无输出 (87)1．2、轮询失败告警 (88)1、轮询失败（监控主板故障） (88)2、轮询失败（监控MODEM故障） (89)3、轮询失败（信源类故障） (89)4、轮询失败（SIM故障） (90)5、轮询失败（市电供电类） (91)6、轮询失败（光路中断或者光信号过弱） (91)7、轮询失败（监控数据类） (92)8、轮询失败（其他类） (92)八、深圳云海室内覆盖设备维护操作手册 (94)1.1 故障分析及处理方法 (94)1、电源掉电告警 (94)2、电源故障告警 (94)3、监控模块电池故障告警 (95)4、位置告警 (95)5、门禁告警 (95)6、自激告警 (96)7、功放过温告警 (96)8、本振失锁告警 (97)9、上行低噪放故障告警 (97)10、下行低噪放故障告警 (97)11、上行功放故障告警 (98)12、下行功放故障告警 (98)13、下行输入过功率告警 (98)14、下行输入欠功率告警 (99)15、下行输出欠功率告警 (99)16、下行输出过功率告警 (100)17、下行驻波比告警 (100)18、光收发告警 (101)19、外部告警 (101)20、下行输出功率异常，查询下行输出电平值出现“--”或下行无输出 (102)1.2 轮询失败 (102)1、轮询失败（监控主板故障） (102)2、轮询失败（监控MODEM故障） (103)3、轮询失败（信源类故障） (103)4、轮询失败（SIM卡故障） (103)5、轮询失败（市电供电类） (104)6、轮询失败（光路中断或者光信号过弱） (104)7、轮询失败（监控数据类） (105)8、轮询失败（光纤拉远设备故障类） (105)一、广州阿尔创室内覆盖设备维护操作手册1.1 故障分析及处理方法1、电源掉电告警定义：当电源检测到无市电AC220V(或DC48V)时，上报监控板告警电平，监控板上报监控中心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5Leabharlann 常见故障现象原因及处理直放站覆盖 区手机 接续时 间长 直放站上下行链路不平衡 调整增益
7
反向链路干扰
找出并隔离干扰源
网络优化调整 8 直放站覆盖 区内频 繁切换
更换施主基站小区
周围加入新的基站
移直放站
常见故障现象原因及处理
直放站覆 盖区 域信 3 号正 常但 不能 通话 直放站上行通道模块 出现故障 施主基站故障 上行无输出或不正常 直放站覆盖区有强干 扰源 重发天馈引起的原因 直放站覆 盖区 4 域信 号不 稳定 直放站ALC参数设置较 直放站ALC参数设置较 ALC 小 直放站设备各模块本 身的不稳定性引发 的原因 施主基站的原因 更换故障模块 解决基站问题 更换功放或调增益ATT 更换功放或调增益ATT 找出并隔离干扰源 重新连接好天馈系统 重新设置ALC参数 重新设置ALC参数 ALC 更换故障模块 解决基站故障
直放机的维护及常见故障的排除
定期检查与维护 直放站基本上无需日常维护。但为了使机器能长期正常工作， 直放站基本上无需日常维护。但为了使机器能长期正常工作， 建议每半年或特定情况下（如台风过后） 建议每半年或特定情况下（如台风过后）进行一次检查 天馈线部分检查：天线是否歪斜，方位角、 天馈线部分检查：天线是否歪斜，方位角、俯仰角是否有变 馈线头是否有松动、 驻波比是否小于1.5 1.5。 化。馈线头是否有松动、进 水。驻波比是否小于1.5。 电源进线及光纤检查：电源线是否磨损， 电源进线及光纤检查：电源线是否磨损，电缆接头及光纤连 接器有否松动，光端发射功率有否老化下降等。 接器有否松动，光端发射功率有否老化下降等。 主机内检查： 包括主电源及示值查看，各部件锈蚀情况， 主机内检查： 包括主电源及示值查看，各部件锈蚀情况， 通风散热是否正常。 通风散热是否正常。 避雷系统检查： 接地电阻是否小于5欧姆。 避雷系统检查：a：接地电阻是否小于5欧姆。 避雷器有无烧坏。 b：避雷器有无烧坏。
常见故障现象原因及处理
直放站覆盖 区域掉 话、断 续、单 通等 施主基站参数设置不当 直放站上行增益太小 直放站设备性能变差 下行输出功率变小 6 直放站覆盖 范围减 小 天馈系统有问题 直放站施主信号变弱 覆盖区受到干扰 调整基站参数表（ 调整基站参数表（邻区列 搜索窗口） 表、搜索窗口） 重新调整上下行增益 更换设备 调整下行功率 检查天馈系统路径损耗 检查施主基站及传输通道 是否正常 找出并隔离干扰源
常见故障现象原因及处理
序号 故障现象 可能原因 直放站不工作 天馈系统出现严重问题 解决方法 检查电源 检查天馈系统驻波比与 方位角
1
直放站覆 盖区域 无信号 设备下行通道模块引起 更换故障模块 的故障 施主基站有问题 解决基站问题 直放站上下行链路的不 合理调整参数 平衡造成的
2
直放站覆 直放站上行增益的不够 盖区手 增加上行增益 造成的 TX偏 机TX偏 找出并隔离干扰源或位 大 附近有外来干扰 移直放站到无干扰的 地点
