投影仪接线原理
led投影仪工作原理
led投影仪工作原理LED投影仪的工作原理是利用LED（Light Emitting Diode）发光二极管作为光源，通过光学系统将LED发出的光转化为可投射的图像。
LED投影仪通常由以下几个主要部分组成：1. 光源：LED作为光源，产生并发射光线。
相对于传统的投影仪使用的汞灯等光源，LED具有节能、寿命长和色彩饱和度高等优点。
2. 光学系统：光学系统包括透镜、反射镜等光学元件，主要用于对光线进行聚焦和调整。
透过光学系统，光线被聚焦成一个光斑，然后通过反射镜进行反射。
3. 彩色滤光器：为了产生彩色图像，投影仪通常会使用三种基色过滤器（红、绿、蓝），通过控制不同基色的透过与反射，实现颜色的混合和投影。
4. 显示芯片：显示芯片是LED投影仪的核心部件，用于将输入的图像信号转化为光学信号，即将电信号转化为光信号。
常用的显示芯片技术包括DLP（Digital Light Processing）和LCD（Liquid Crystal Display）。
- DLP技术是通过借助微型微镜阵列来控制光线的反射与衍射，实现图像的投射。
利用一个微镜阵列作为投影屏的每个像素点，根据接收到的控制信号的不同，可以选择反射光线或让光线通过，从而形成图像。
- LCD技术则是利用液晶屏幕，通过控制液晶的电场来改变光线的透过性。
在液晶屏幕前放置色彩滤光器，通过不同液晶单元的开启与关闭来调节光线通过滤光器的程度，从而形成图像。
5. 投影镜头：投影镜头用于将反射或透过的光线投射到屏幕上，并根据需求调整投射的大小、焦距等参数。
通过以上的工作原理，LED投影仪可以将输入的图像信号转化为光学信号，再经过光学系统和投影镜头的处理，将图像投射到屏幕上，从而实现投影显示。
投影仪工作原理
投影仪工作原理投影仪是一种常见的多媒体设备，它可以将图像或视频投射到屏幕或墙壁上，为观众提供更大、更清晰的视觉体验。
那么，投影仪是如何工作的呢？接下来，我们将详细介绍投影仪的工作原理。
首先，投影仪的核心部件是光源。
在传统的投影仪中，使用的光源通常是高压汞灯或者钨丝灯。
当电流通过灯丝时，灯丝会变热并发出光线。
而在近年来，LED 和激光作为新型的光源也被广泛应用于投影仪中。
这些光源都能够产生高亮度的光线，为投影仪的成像提供基础。
其次，光线经过透镜系统进行调制。
透镜系统包括凸透镜和凹透镜，它们能够对光线进行聚焦和散射，从而调整光线的方向和角度。
通过透镜系统的调制，投影仪能够获得清晰的图像，并控制投影的大小和形状。
然后，投影仪使用的是显示器件。
在传统的投影仪中，使用的显示器件通常是液晶显示器或DLP芯片。
液晶显示器通过液晶屏幕的开闭控制光线的透过和阻挡，从而产生图像。
而DLP芯片则是通过微镜片的反射来控制光线的方向和颜色，从而形成图像。
而在新型的投影仪中，使用的显示器件也包括LCOS和LCoS等技术，它们能够实现更高分辨率和更真实的色彩表现。
最后，投影仪通过透镜系统将调制后的光线投射到屏幕或墙壁上。
透镜系统能够将光线聚焦成清晰的图像，并通过调整透镜的位置和角度来控制投影的大小和清晰度。
同时，投影仪还可以通过调整光源的亮度和色彩来实现更好的投影效果。
综上所述，投影仪的工作原理主要包括光源、透镜系统和显示器件。
通过这些核心部件的协同作用，投影仪能够实现图像的投射和显示。
随着科技的不断进步，投影仪的工作原理也在不断完善和创新，为用户带来更好的视觉体验。
投影仪的工作原理
投影仪的工作原理引言概述：投影仪是一种常用的多媒体投影设备，广泛应用于教育、商务和家庭娱乐等领域。
它通过将图像或视频投射到屏幕或墙壁上，实现大屏幕显示。
那么，投影仪是如何工作的呢？下面将详细介绍投影仪的工作原理。
一、光源部分1.1 光源的选择：投影仪通常采用高亮度的氙气灯或LED作为光源，以产生足够亮度的光线。
1.2 光源的发光：光源通过电流激发，产生强光，然后通过透镜聚光，形成光束。
1.3 光源的稳定性：光源的稳定性对投影仪的显示效果至关重要，一般需要配备散热系统来保持光源的稳定性。
二、光学系统部分2.1 透镜系统：透镜系统包括凸透镜和凹透镜，通过透镜的折射和反射，将光线聚焦到DLP或LCD芯片上。
2.2 投影方式：投影仪主要采用DLP（数码光处理）或LCD（液晶显示）技术，将光线转换为图像或视频信号。
2.3 色彩处理：光学系统还包括色轮或色彩滤光片，用于处理光线的颜色，实现彩色显示效果。
三、显示芯片部分3.1 DLP芯片：DLP芯片是由成千上万个微镜片组成的芯片，通过控制微镜片的倾斜角度，实现对光线的控制。
3.2 LCD芯片：LCD芯片采用液晶屏幕来控制光线的透过程度，从而呈现出图像或视频信号。
3.3 分辨率：投影仪的显示效果与芯片的分辨率密切相关，高分辨率的芯片可以呈现更清晰的图像。
四、图像处理部分4.1 色彩校正：投影仪需要进行色彩校正，以保证显示的色彩准确度和一致性。
4.2 对比度调节：通过调节对比度和亮度，可以改善投影画面的清晰度和饱和度。
4.3 图像处理芯片：投影仪还配备了图像处理芯片，用于处理输入信号，优化显示效果。
五、投射部分5.1 投射距离：投影仪的投射距离会影响到显示画面的大小和清晰度，需要根据实际需求进行调整。
5.2 投影角度：投影仪的投影角度也会影响到画面的形状和大小，需要根据投影环境进行调整。
5.3 投影屏幕：选择适合的投影屏幕可以提高显示效果，避免光线反射和漏光现象。
投影仪工作原理
投影仪工作原理
投影仪是一种常见的多媒体设备，它可以将图像或视频投射到屏幕或墙壁上，为用户提供更大的观看体验。
投影仪的工作原理涉及到光学、电子和显示技术，下面我们将详细介绍投影仪的工作原理。
1. 光学系统。
投影仪的光学系统包括光源、透镜和色轮。
光源通常采用高亮度的白炽灯或LED灯，它们产生的光线经过透镜聚焦后形成一个光束。
色轮是一种旋转的圆盘，上面涂有红、绿、蓝三种颜色的滤光片，它可以使光线呈现出不同的颜色。
2. 显示系统。
投影仪的显示系统通常采用DLP（数字光处理）或LCD（液晶显示）技术。
在DLP投影仪中，光线通过色轮后进入DLP芯片，芯片上有成千上万个微小的可控制的镜面，这些镜面可以根据输入的图像信号来控制光线的反射，从而形成图像。
而LCD投影仪则是通过液晶面板来控制光线的透过与阻挡，从而形成图像。
3. 图像处理。
投影仪还包括图像处理部分，它可以对输入的视频信号进行处理，包括色彩校正、对比度调节、锐化等。
这些处理可以使投影出
的图像更加清晰、鲜艳。
4. 投射。
最后，经过以上处理的光线被投射到屏幕或墙壁上，形成图像。
投影仪的投射距离和投射面积可以根据用户的需求进行调节。
总的来说，投影仪的工作原理是通过光源产生光线，经过光学
系统的处理和显示系统的控制，最终将图像投射出来。
不同类型的
投影仪可能采用不同的光学和显示技术，但其基本的工作原理是相
似的。
投影仪的发展使得人们在家庭娱乐、商务演示、教育培训等
方面都能够获得更好的视听体验。

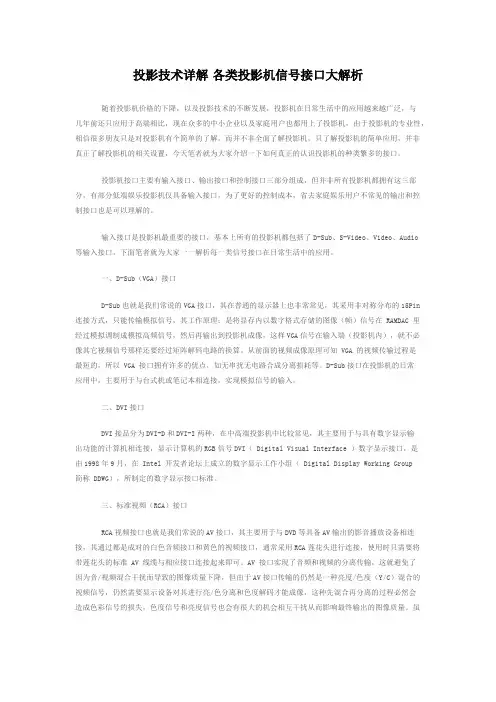

各类投影机信号接口大解析
投影技术详解各类投影机信号接口大解析随着投影机价格的下降，以及投影技术的不断发展，投影机在日常生活中的应用越来越广泛，与几年前还只应用于高端相比，现在众多的中小企业以及家庭用户也都用上了投影机，由于投影机的专业性，相信很多朋友只是对投影机有个简单的了解，而并不非全面了解投影机，只了解投影机的简单应用，并非真正了解投影机的相关设置，今天笔者就为大家介绍一下如何真正的认识投影机的种类繁多的接口。
投影机接口主要有输入接口、输出接口和控制接口三部分组成，但并非所有投影机都拥有这三部分，有部分低端娱乐投影机仅具备输入接口，为了更好的控制成本，省去家庭娱乐用户不常见的输出和控制接口也是可以理解的。
输入接口是投影机最重要的接口，基本上所有的投影机都包括了D-Sub、S-Video、Video、Audio等输入接口，下面笔者就为大家一一解析每一类信号接口在日常生活中的应用。
一、D-Sub（VGA）接口D-Sub也就是我们常说的VGA接口，其在普通的显示器上也非常常见，其采用非对称分布的15Pin连接方式，只能传输模拟信号，其工作原理：是将显存内以数字格式存储的图像（帧）信号在 RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端（投影机内），就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知 VGA 的视频传输过程是最短的，所以 VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
D-Sub接口在投影机的日常应用中，主要用于与台式机或笔记本相连接，实现模拟信号的输入。
二、DVI接口DVI接品分为DVI-D和DVI-I两种，在中高端投影机中比较常见，其主要用于与具有数字显示输出功能的计算机相连接，显示计算机的RGB信号DVI（ Digital Visual Interface ）数字显示接口，是由1998年9月，在 Intel 开发者论坛上成立的数字显示工作小组（ Digital Display Working Group 简称 DDWG），所制定的数字显示接口标准。
投影仪工作原理
投影仪工作原理投影仪，也称为幻灯机或投射机，是一种广泛应用于演示、教育和娱乐等领域的设备。
它通过将图像投射到屏幕或其他平面上，实现对图片、视频和文档等内容的放大展示。
投影仪的工作原理可以分为以下几个方面：1. 光源投影仪的光源通常为高亮度的气体放电灯或者LED灯。
其中，气体放电灯通常使用汞灯或金卤灯作为光源，其发光原理是通过电流和气体的反应产生电弧放电，激发荧光粉发光。
而LED灯则是利用发光二极管(LED)直接发出光线。
2. 光学系统投影仪的光学系统主要由透镜和反射镜组成。
当光线从光源发出后，经过透镜组的聚焦，形成一个尽可能亮度均匀的光斑。
然后通过反射镜的反射，使光线通过反射镜的开孔射出。
3. 彩色处理为了实现彩色投影，投影仪采用不同的手段来处理光线的颜色。
最常见的方式是使用彩色滤光片和色轮。
彩色滤光片通常是红色、绿色和蓝色的，分别用来过滤光线中的其他颜色，使每个颜色的光线被分离出来。
而色轮是一种旋转的装置，上面涂有不同颜色的滤光片，通过将光线传递给不同颜色的滤光片，实现快速切换不同颜色的光线。
4. 显示芯片显示芯片是投影仪中最关键的组件之一，它负责将透过光学系统处理后的光线转换为图像信号。
最常见的显示芯片有液晶显示芯片和DLP芯片。
液晶显示芯片：也称为LCD芯片，它是利用液晶材料的光学特性来实现光的电控调制。
液晶层中的液晶分子可以通过电场控制其排列状态，从而控制光的透过或阻断，从而形成图像。
DLP芯片：全称是数字微型反射结构，是一种利用微镜和微米尺寸的机械装置实现图像投影的技术。
DLP芯片通过微小的反射式镜片，将光线反射到特定的位置，从而形成图像。
5. 投影当图像信号通过显示芯片处理后，投影仪将图像信号转换为可见的光线。
这些光线通过光学系统和透镜的聚焦，将图像投射到屏幕或其他平面上。
总结投影仪的工作原理主要包括光源、光学系统、彩色处理、显示芯片和投影几个方面。
通过这些组件的协同作用，投影仪能够将图像信号放大并投射到屏幕上，从而实现图像的放映和展示。
投影仪的工作原理
投影仪的工作原理投影仪是一种常见的显示设备，广泛应用于教育、商务、娱乐等领域。
它能够将图象或者视频信号通过光学系统投射到屏幕或者其他平面上，实现图象的放大和显示。
下面将详细介绍投影仪的工作原理。
一、光源投影仪的光源通常采用高亮度的气体放电灯或者LED灯。
气体放电灯通过通电产生弧光，使灯泡内的气体放电，产生高亮度的光线。
LED灯则通过电流激发LED芯片，发出高亮度的光。
二、光学系统投影仪的光学系统主要包括透镜、反射镜和色轮。
透镜负责将光线聚焦，反射镜用于将光线反射到透镜上，色轮则用于调节光线的颜色。
1. 透镜：透镜是投影仪中最关键的光学元件之一，它能够将光线聚焦成一个小点，然后通过透镜的调节，将光线投射到屏幕上形成清晰的图象。
2. 反射镜：反射镜的作用是将光线反射到透镜上。
当光线从光源发出后，经过反射镜的反射，改变光线的传播方向，使其能够经过透镜进行聚焦。
3. 色轮：色轮是投影仪中的一个旋转圆盘，上面分布着不同颜色的滤光片。
当光线通过色轮时，颜色滤光片会过滤掉一部份光线，从而改变光线的颜色。
通过不同颜色的滤光片的组合，可以实现投影仪的彩色显示。
三、显示芯片投影仪的显示芯片是将输入的图象或者视频信号转化为光学信号的关键部件。
常见的显示芯片有液晶显示芯片和DLP芯片。
1. 液晶显示芯片：液晶显示芯片通过液晶层的光学调制，控制光线的透过程度，从而实现图象的显示。
液晶显示芯片通常由液晶层、透明电极和导光板等组成。
2. DLP芯片：DLP芯片采用数字微镜像技术，通过弱小的反射镜单元来控制光线的反射和透过，从而实现图象的显示。
DLP芯片具有高亮度、高对照度和快速响应等优点。
四、图象处理和控制电路投影仪中的图象处理和控制电路负责对输入的图象或者视频信号进行处理和控制。
主要包括图象解码、信号调整、亮度调节、对照度调节等功能。
图象处理和控制电路能够使投影仪对不同的输入信号进行适应和优化，提供更好的图象显示效果。
五、投影屏幕投影屏幕是投影仪显示图象的载体，它能够反射投射到屏幕上的光线，使图象能够清晰地显示出来。
投影仪原理是什么
投影仪原理是什么
投影仪原理是将图像通过透镜和反射器件显示在屏幕上的技术。
该原理主要包括以下几个方面。
首先，投影仪会将输入的图像信号转换为光信号。
具体来说，它会根据输入信号的模拟或数字形式，通过内部电路将信号转换为可控制的电流或电压。
这些电流或电压会导致光源（通常是高亮度的氙气灯或LED）产生强光。
同时，投影仪内置的
色彩滤光器会根据输入信号的红、绿、蓝三原色成分过滤光线，以形成彩色的光信号。
然后，该彩色光信号会通过透镜系统进行聚焦。
投影仪中通常会使用具有多个透镜的光学系统来实现这一功能。
透镜的作用是聚焦光线，使其能够投射在屏幕上的特定位置上。
接下来，投影仪会使用反射器件（一般为微镜或液晶面板）来调制光信号。
这些反射器件位于光路径上，可以通过控制其反射或透射特性，来调整经过的光线。
例如，液晶面板可以根据输入信号的电压来调节光线的透射程度，从而实现对图像的显示。
最后，经过调制后的光信号将通过透镜系统投影在屏幕上形成图像。
透过透明的液晶面板，光线会在具有特定颜色的像素上透过或被阻挡，从而显示图像的不同颜色和亮度。
投影仪可以通过不同的组件和技术来实现更高的分辨率、亮度和色彩准确性。
综上所述，投影仪原理涉及将输入的图像信号转换为光信号，通过透镜系统聚焦光线，并使用反射器件调制光信号，最终在屏幕上形成图像。
投影仪的工作原理
投影仪的工作原理投影仪是一种常见的显示设备，它能够将图象或者视频投射到屏幕或者其他平面上，广泛应用于教育、商务和家庭娱乐等领域。
投影仪的工作原理涉及光学、电子和图象处理等多个方面，下面将详细介绍投影仪的工作原理。
一、光学原理投影仪的光学系统主要由光源、透镜和投影镜组成。
光源通常采用高亮度的白光源，如白炽灯或者LED灯。
光源发出的光经过透镜聚焦后，进入投影镜。
投影镜通过反射和折射的作用，将光线聚焦到屏幕上形成图象。
二、图象处理原理投影仪的图象处理系统主要包括图象采集、图象处理和图象传输三个部份。
图象采集可以通过摄像头、电脑或者其他设备来获取图象或者视频信号。
图象处理包括图象的调整、增强和变换等处理，以提高图象的质量和清晰度。
图象传输将处理后的图象信号通过视频线或者无线传输技术发送到投影仪。
三、显示原理投影仪的显示原理分为液晶投影仪和DLP投影仪两种。
1. 液晶投影仪液晶投影仪采用液晶面板来控制光线的透过和阻挡。
液晶面板由许多弱小的液晶单元组成，每一个单元可以通过电压的控制来改变其透光性。
当电压施加到液晶单元上时，液晶份子会罗列成特定的方式，使光线透过。
反之，当电压消失时，液晶份子重新罗列，阻挡光线的透过。
通过控制液晶单元的状态，液晶投影仪可以显示出不同的图象。
2. DLP投影仪DLP投影仪采用数字微镜像技术来显示图象。
它包括一个微镜像芯片和一个彩色轮。
微镜像芯片上有许多弱小的反射镜，每一个反射镜对应一个像素。
当光线照射到反射镜上时，反射镜会根据数字信号的控制来改变其倾斜角度，反射或者折射光线。
通过调整反射镜的状态，DLP投影仪可以显示出不同的图象。
四、色采原理投影仪的色采原理主要通过调节光源和图象处理来实现。
光源的颜色可以通过滤光片或者彩色轮来控制，以达到显示不同颜色的目的。
图象处理系统可以对图象的RGB（红、绿、蓝）三个通道进行调整，以调节图象的色采饱和度、亮度和对照度等参数。
总结：投影仪的工作原理涉及光学、电子和图象处理等多个方面。
玩转投影机接口连线
玩转投影机接口连线很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。
其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。
投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。
●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。
但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。
音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。
不要小瞧了RCA，其也有做工不错的高档货S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影仪接线原理
4根线有一根应该是黄绿双色的接地线，这根基本没用。
另外三根线，其中一根是零（也就是公共线）。
另两根是火线，一根是上升，一根是下降。
火线通过开关和上升接通时候幕布就上升，火线通过开关和下降那根接通的时候幕布就下降。
所有电动幕都是这个原理，如果公共线（零线）没有正确的话，幕布要么只能上升，要么就只能下降，只有零线找对了才会升降功能都有。
不知道哪根线是零线的情况下，可以挨个去判断，不会烧电机，看你的了。
