2014欧姆定律综合检测
北京市西城区2013-2014学年度第一学期初三物理单元练习 欧姆定律 含答案
北京市西城区2013-2014学年度第一学期初三物理单元练习 欧姆定律一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共20分，每小题2分）1．当温度一定时，比较两根铜导线的电阻的大小，下列说法正确的是（ ）A ．长导线的电阻一定大B ．细导线的电阻一定大C ．粗细相同，长导线的电阻一定大D ．长度相同粗导线的电阻一定大 2．当某导体两端的电压为3V 时，通过导体的电流为0.3A ，如果导体两端电变为6V ，那么导体中的电流为（ ）A ．0.9AB ．0.6AC ．0.3AD ．0.1A 3．已知R 1>R 2，在如图1所示的四种连接方式中，阻值最大的是( )4．有两个电阻，阻值分别为30Ω和10Ω，把它们串联起来，其总电阻是（ ） A ．40Ω B ．30Ω C ．20Ω D ．7.5Ω5．如图2所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ）A ．U AB >U BC ，I AB <I BC B ．U AB <U BC ，I AB =I BC C ．U AB >U BC ，I AB ＝I BCD ．U AB ＝U BC ，I AB <I BC 6．如图3所示的电路中，电源电压恒为24V ，电阻R 1＝R 2 ＝120Ω，两只电流表的量程均为0～0.6A 。
当闭合开关时，两只电流表的示数均为0.2A 。
若故障是由这两个电阻中的一个引起的，则出现的故障是（ ） A ．R 2短路 B ．R 2断路C ．R 1短路D ．R 1断路A B C DR 1R 2R 1R 2图1AB 图2R 2 图37．电路如图4所示，则下列四个等式中，正确的是（ ）A ．21I I I +=B ．2211R I R I U +=C ．IUR R =+21 D ．2121R R I I = 8．有两个阻值不同的定值电阻R 1、R 2，通过它们的电流随其两端电压变化的I —U图线如图5所示。
欧姆定律综合测试(含答案)(word)
欧姆定律综合测试（含答案）（word）一、欧姆定律选择题1．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。
R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。
若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（）A. AB两端电压为6V时，跳绳自动计数器会计数一次B. 绳子挡住了射向R1的红外线时，R1和R2的阻值相等C. 绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D. 绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍【答案】D【解析】【解答】解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB 两端电压为2V时，跳绳自动计数器会计数一次，A不符合题意；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2， B不符合题意；由乙图可以看出，当没有挡住射向R1的激光，U2'＝U AB'＝6V，由串联电路的分压原理可知此时两电阻相等，C不符合题意；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，D符合题意。
故答案为：D。
【分析】两电阻串联，AB间电压为R2两端电压，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
中考物理专题《欧姆定律》综合检测试卷附答案
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．在图所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值1211222212111UI I I R RIUI I I RR+==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，21RR变大，2II变大，电流表A1示数与A2示数的比值变大，②可行，故选B。

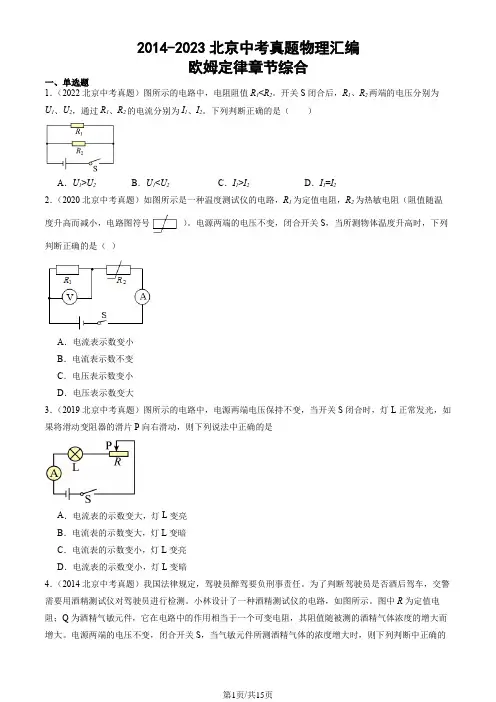

2014-2023北京中考真题物理汇编：欧姆定律章节综合
2014-2023北京中考真题物理汇编欧姆定律章节综合一、单选题1．（2022北京中考真题）图所示的电路中，电阻阻值R1<R2。
开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。
下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I22．（2020北京中考真题）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。
电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变小B．电流表示数不变C．电压表示数变小D．电压表示数变大3．（2019北京中考真题）图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A．电流表的示数变大，灯L变亮B．电流表的示数变大，灯L变暗C．电流表的示数变小，灯L变亮D．电流表的示数变小，灯L变暗4．（2014北京中考真题）我国法律规定，驾驶员醉驾要负刑事责任。
为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。
小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大5．（2018北京中考真题）小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．（2018北京中考真题）如图所示的电路中，电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1=I2B．I1＞I2C．U1=U2D．U1＞U27．（2017北京中考真题）如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。
欧姆定律综合测试(含答案)
欧姆定律综合测试（含答案）一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
九年级物理全册第十二章《欧姆定律》综合检测卷-北师大版(含答案)
九年级物理全册第十二章《欧姆定律》综合检测-北师大版（含答案）一、选择题(每题3分，共30分)1．关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
比较这两段导体两端的电压及通过它们的电流的大小，有( )A．U AB>U BC，I AB<I BCB．U AB < U BC，I AB＝I BCC．U AB > U BC，I AB＝I BCD．U AB＝U BC，I AB < I BC3．在图甲、乙所示电路中，电源电压相同且不变，电路元件均完好，电阻R2＞R3，关于电流表A1与电流表A2的示数说法正确的是( )A．电流表A1的示数可能小于A2的示数B．电流表A1的示数一定大于A2的示数C．电流表A1的示数可能等于A2的示数D．电流表A1的示数一定小于A2的示数4．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中( )A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变小D．电压表V的示数与电流表A1和A2的示数差的比值不变5．如图所示，开关S闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是( )A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1被短路6．用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后( ) A．电流表和电压表有示数B．电流表烧毁C．电压表烧毁D．电流表的示数为零7．如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是( )A．I甲＝I乙，U甲＞U乙B．I甲＝I乙，U甲＜U乙C．I甲＜I乙，U甲＞U乙D．I甲＜I乙，U甲＝U乙8．在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。
中考物理总复习《欧姆定律的综合计算》专题检测卷-带含答案
中考物理总复习《欧姆定律的综合计算》专题检测卷-带含答案学校:___________姓名：___________班级：___________考号：___________一、计算题1．如图所示电路，电源电压保持不变，电阻R1=5Ω，当开关S闭合，S1、S2都断开时，电流表示数为0.2A，电压表示数为3V；若开关S、S1、S2都闭合时，电流表示数为0.9A。
求：(1)电阻R2的阻值为多少？(2)电源电压为多少？(3) R3的阻值为多少？2．在图示的电路中，电源电压保持不变，电阻R2的阻值为5欧，电流表A1示数为0.2安，电流表A的示数为0.6安。
求：（1）通过电阻R2的电流I2（2）电阻R1的阻值R13．如图所示的电路中，电源两端电压U=5V保持不变，电阻R1=2Ω，当开关S闭合时，电压表示数为2V。
求：（1）电流表的示数I；（2）电阻R2两端的电压U2；（3）电阻R2的阻值。
4．如图，图甲是小灯泡L和电阻R的I-U图像，将小灯泡L和电阻R接入乙图所示电路中。
已知灯泡正常发光时通过它的电流为0.5A。
（1）求定值电阻R的大小；（2）只闭合开关S1时，灯泡恰能正常发光。
当再闭合开关S2时，求电流表示数。
5．如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I—U图像，电源电压保持不变。
当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。
求：（1）R3的电阻；（2）滑动变阻器R2的最大阻值；（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
6．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L 标有“6V 3W”字样，将滑动变阻器R 的滑片P 置于最右端，闭合开关，电压表和电流表示数分别为5V 和0.4A；移动滑片P 至某一位置，电压表和电流表示数分别为2V和0.5A．求：(1)灯泡L 正常发光时的电阻是多少；(2)滑动变阻器R 的总电阻是多少；(3)电源的电压为多少；(4)滑动变阻器R 的滑片P 在最右端时，灯泡L 的实际功率为多少．7．如图所示，电源电压为12V恒定不变，电阻1R的阻值为5Ω，闭合开关S。
人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)
人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。
用这种材料制成的热敏电阻与电压表等元件连成如图电路。
电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。
若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级探究电路综合检测
（选择4分，填空3分，实验、计算8分） 班级 姓名
1、由同种材料制成的三根电阻丝，已知它们的长度关系为L 1＞L 2＝L 3，横截面积的关系为S 1＝S 2＜S 3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ） A ．R 1＜R 2=R 3 ，I 1=I 2=I 3 B ．R 1＝R 2＞R 3，I 1=I 2＞I 3 C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3 D ．R 1＞R 2＞R 3， I 1=I 2=I 3
2、如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab =0, U bc =6V ，U dc =0，其故障原因可能是（ ） A 、开关接触不良，断路了 B 、电流表断路了 C 、小灯泡灯丝断了 D 、小灯泡被短路
3、在图15所示的电路中，电源电压保持不变。
闭合电键S 后，小灯发光较暗。
过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )
A. 电阻R 断路，电流表示数变小
B. 电阻R 短路，电压表示数变小
C. 电阻R 断路，电流表示数变大
D. 电阻R 短路，电压表示数变大
4、图8是一个环境温度监控电路原理图。
电源电压不变，R 0为定值电阻，R 是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。
若环境温度升高，闭合开关S 。
则（ ）
A ．热敏电阻R 的阻值变大
B ．电压表的示数变大
C ．通过电阻R 的电流变小
D ．电阻R 两端电压变大
5、如图6所示是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电源两端。
下列分析正确的是（ ）
A ．甲的阻值是乙阻值的两倍
B ．通过乙的电流是甲的电流的两倍
C ．乙的电压是甲两端电压的两倍
D ．甲的电流是乙的电流的两倍
6、小明同学在物理实践活动中，设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R ′是滑动变阻器，R 是定值电阻，电源两极间电压恒定。
四个电路中有一个能实现压力增大，电表示数增大，这个电路是 （ ）
7、某同学在一个电阻的两端接1.5 V 电压时，测出通过这个电阻的电流为0.3 A ，它的阻值是_________Ω。
现在他将该电阻接在电压为2 V 的电源上，通过它的电流是____ _ A.
8、在图4所示的电路中，电源电压不变，闭合开关后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，则R 1∶R 2＝ 。
9、如图9所示的电路中，电源电压不变，闭合开关S 1、S 2，电压表示数为U 1；接着只断开开关S 2，此时电压表示数为U 2，若已知U 1∶ U 2 = 5∶3，则电阻R 1 和R 2的阻值之比是 。
10、将电阻Rl 与R2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为________。
若把它们串联起来接在电源两端，那么通过它们的电流之比为________,两端的电压之比为_________。
11、在图3 所示的电路中，电源电压为12V 。
闭合开关后，电流
表的示数为0.4A ，电压表的示数为8V ，则电阻R2的阻值是 。
将滑动变阻器R1的滑片向右移动，电压表的示数将 。
12、（2014•河南）在探究“电流与电阻的关系”实验中．所选定值电阻的阻值分别为R 1=5Ω，R 2=10Ω，R 3=20Ω滑动变阻器的规格为“15Ω 1A ” （1）请在图1中的虚线框内画出滑动变阻器的电路符号，并用笔画线代替导线，将图2实物电路连接完整．
（2）连好电路后，按下列步骤进行实验：
①将R 1接入电路，调节滑动变阻器，使电压表的示数为1.5V ，记下I 1．
②用R 2替换R 1接入电路，接下来的操作
是： ．
③用R 3替换R 2接入电路，当滑动变阻器接入电路的阻值最大时，电压表的示数也大于1.5V ，实验无法进行下去．请写出一种解决问题的方法使实验继续进行下去． ．
示数接近电源电压，其故障原因可能是： 。
（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图所示，电流表的读数是___________A ，小灯泡的阻值是____________Ω（小数点后保留一位）； （3）当电压值改变，小灯泡的阻值会变化，原因是 。
（4）小明组电压表坏，又想测某未知电阻R x 的阻值，设计了如图所示电
路（R 0为已知阻值的定值电阻），并设计了如下实验步骤， 请帮他把缺少的步骤补全，并写出R x 的表达式。
实验步骤： A ．按照设计的电路图连接电路 B ．断开S 2、闭合S 1记录电流表示数为I 1
C ．
____________________ __ ___________
表达式：
R x =________________（用已知和测量的物理量的符号表示）
14、现有电压表、电池组、已知最大电阻为Rm 的滑动变阻器 以及开关各一只，
导线若干，要求，测出电阻R x 的电阻值，写出实验的步骤，画出对应的电路图，并写出计算R x 的表达式
15．在图4所示的电路中，电阻R1=4Ω，R2=2Ω，电源电压保持不变。
当开关S1、S3，断开，S2闭合时，电流表的示数为0.5A ；当开关S1、S3，闭合，S2断开时，电流表的示数为多少。
