3-1卷材防水层
1、《屋面工程技术规范》GB50345 2012
4、防水材料的选择应符合下列规定：
（1）外露使用的防水层，应选用耐紫外线、耐老化、耐候性好的防 水材料；
（2）上人屋面，应选用耐霉变、拉伸强度高的防水材料； （3）长期处于潮湿环境的屋面，应选用耐腐蚀性，耐霉变、耐穿刺、 耐长期水浸等性能的防水材料；
（4）薄壳、装配式结构，钢结构及大跨度建筑屋面，应选用耐候性 好、适应变形能力强的防水卷材；
一般建筑
设防要求 两道防水设防 一道防水设防
防水等级 I级 II级
解释：屋面工程设计应遵照“保证功能、构造合理、防排结合、
优选用材，美观耐用”的五项原则。屋面工程施工应遵照“按图施工、 材料检验、工序检查、过程控制、质量验收”的五项原则，屋面工程 应建立管理、维修、保养制度；屋面排水系统应保持畅通，应防止水 落口，檐沟，天沟堵塞和积水。
自粘
搭接宽度 80 50
60，有效焊接宽度不小于25 80，有效焊接宽度10x2+空腔宽
100 80
隔离层材料 塑料膜 土工布 卷材
适用范围 块体材料、水泥砂浆保护层 块体材料、水泥砂浆保护层 块体材料、水泥砂浆保护层
低强度 等级砂浆
细石混凝土保护层
技术要求 0.4mm厚聚乙烯膜或3mm厚发泡聚乙烯膜 200g/㎡聚脂无纺布 石油沥青卷材一层 10mm后黏土砂浆，石灰膏：砂：黏土=1:2.4:3.6
本规范要求设计时对屋面工程的防水层，保温层，隔
热层等构造做法以及屋面细部构造绘制大样图，以便施工 单位“按图施工”监理单位“按图检查”，从而避免屋面 工程在施工中的随意性。
2、屋面防水层设计应采取下列技术措施：
（1）卷材防水层易拉裂部位，宜选用空铺、点粘、条粘或 机械固定等施工方法；
（2）结构易发生较大变形，易渗漏和损坏的部位应设置卷 材或涂膜附加层；
《地下防水工程质量验收规》-GB50208-2011
《GB50208-2011》地下防水工程中，防水材料施工环境气温条件：高聚物改性沥青防水卷材、合成高分子防水卷材：冷粘法、自粘法不低于5℃，热熔法不低于-10℃；有机防水涂料：溶剂型-5~35℃，反应型、溶乳型5~35℃。
《GB50208-2011》主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工段划分检验批。
《GB50208-2011》地下建筑防水工程，防水混凝土适用于抗渗等级不低于P6的地下混凝土结构。
不适用于环境温度高于80℃的地下工程。
《GB50208-2011》地下建筑防水工程，水泥宜采用普通硅酸盐水泥或硅酸盐水泥，采用其他品种水泥时应经试验确定。
《GB50208-2011》地下建筑防水工程，掺加引气剂或引气型减水剂的混凝土，其含气量宜控制在3%～5%。
《GB50208-2011》地下建筑防水工程，防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120mm～140mm，坍落度每小时损失不应大于20mm，坍落度总损失值不应大于40mm。
《GB50208-2011》地下建筑防水工程，混凝土拌制和浇筑过程控制，泵送混凝土拌合物在运输后出现离析，必须进行二次搅拌。
当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌，严禁直接加水。
《GB50208-2011》防水混凝土抗渗性能应采用标准条件下养护混凝土抗渗试件的试验结果评定，试件应在混凝土浇筑地点随机取样后制作，连续浇筑混凝土每500m3应留置一组6个抗渗试件，且每项工程不得少于两组。
《GB50208-2011》大体积防水混凝土的施工应采取材料选择、温度控制、保温保湿等技术措施。
在设计许可的情况下，掺粉煤灰混凝土设计强度的龄期宜为60d或90d。
《GB50208-2011》地下建筑防水工程，防水混凝土分项工程检验批的抽样检验数量，应按混凝土外露面积每100m2抽查1处，每处10m2，且不得少于3 处。
防水新规种植屋面三道防水构造做法
防水新规种植屋面三道防水构造做法种植屋面优先采用倒置式构造。
种植屋面最上道防水层应采用耐根穿刺防水层。
当采用掺化学阻根剂的耐根穿刺防水材料时，应根据现行国家标准《种植屋面用耐根穿刺防水卷材》GB/T35468的要求，在产品标识中注明化学阻根剂生产企业、产品名称及掺量，并提供化学阻根剂含量检测报告，阻根剂含量检测值不应低于标示值。
根据《建筑与市政工程防水通用规范》的规定，防水等级为一级的建筑屋面防水做法不应少于3道，其中卷材防水层不应少于1道。
一、屋面三道防水构造做法1（适用于种植屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：2.0mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。
3、第三道防水：4.0mm厚自粘耐根穿刺改性沥青防水卷材。
二、屋面三道防水构造做法2（适用于种植屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：3.0mm厚自粘聚合物改性沥青防水卷3、第三道防水：4.0mm厚自粘耐根穿刺改性沥青防水卷材或4.0mm厚SBS耐根穿刺改性沥青防水卷材（PY类）。
三、屋面三道防水构造做法3（适用于种植屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。
2、第二道防水：2.0mm厚自粘聚合物改性沥青防水卷材（N类高分膜）或1.5mm厚湿铺防水卷材（高分子膜）。
3、第三道防水：聚乙烯丙纶耐根穿刺复合防水卷材（0.8mm厚卷材+1.3mm厚聚合物水泥胶结料）×2，卷材芯材0.6mm厚或1.5mm厚湿铺防水卷材（高分子膜）。
四、屋面三道防水构造做法4（适用于种植屋面）1、第一道防水：2.0mm厚聚氨酯防水涂料或1.5mm 厚硅烷改性聚醚防水涂料。
2、第二道防水：2.0mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。
3、第三道防水：4.0mm厚自粘耐根穿刺改性沥青防水卷材。
卷材防水附加层做法有哪些
卷材防水附加层做法有哪些Prepared on 22 November 2020卷材防水附加层做法有哪些2015年12月08日 17:14来源 : 特乐意在之前的的文章中，我们已经明确了需要做防水卷材附加层的部位，根据不同的结构和材料，防水卷材附加层主要有一下几种做法：卷材防水附加层做法一：阴阳角法屋面的平面与立面交角处、地下室底面与墙面内外交角处、檐口与天沟交接处、天沟转角处、两个立面转角处形成阴阳角。
这些部位常由于混凝土、砂浆干缩和温差变形产生应力集中导致开裂，有些裂缝宽度可扩展到５ｍｍ。
阴阳角的增强层可采用卷材条，即在交角处铺贴１层１００～１５０ｍｍ宽的卷材条予以加强。
但由于卷材较硬挺，在交角处难以铺平、铺实，往往采用涂料加增强胎体布作为增强层，即在交角处涂１５０～２００ｍｍ宽、厚１～２ｍｍ的加胎体的涂层。
胎体铺贴时切忌拉紧，应松弛不皱。
在３面交角处采用涂料增强，效果就更好了。
例如：柱子、剪力墙的拐角都属于需要加强的阴阳角，一般做法简单说来：卷材防水附加层做法二：板端缝屋面、楼板支承端的板缝称板端缝。
不管是现浇还是装配结构板，由于荷载作用产生板端负弯矩，板面下挠而板端上部裂开，再加上混凝土、砂浆的干缩和温差变形的影响，会使板端产生较大的板端裂缝。
装配式板的板端裂缝更为明显，根据推算，６ｍ大型屋面板的板端将产生１２ｍｍ左右的裂缝，实地调查中５～８ｍｍ的预制大型屋面板的板端裂缝是常见的。
现浇结构板由于钢筋连续，裂缝要小得多，但一般二三年后都能发现可见的板端裂缝。
因此，板端缝的增强层应有较强的适应基层变形的能力，可采用以下方法处理：1）卷材增强层采用卷材作增强层应采取空铺的方法。
可采用２００～３００ｍｍ宽、１.２ｍｍ厚的高分子卷材或３ｍｍ厚改性沥青卷材单边点粘在板端处，或用压敏型粘结剂，然后铺贴大面积防水层。
2）涂膜增强层采用加胎体的防水涂料作增强层，涂料可采用与大面积防水层相容的高分子涂料或聚合物改性沥青涂料。
《地下防水工程质量验收规》-GB50208-2011
《GB50208-2011》地下防水工程中，防水材料施工环境气温条件：高聚物改性沥青防水卷材、合成高分子防水卷材：冷粘法、自粘法不低于5℃，热熔法不低于-10℃；有机防水涂料：溶剂型-5~35℃，反应型、溶乳型5~35℃。
《GB50208-2011》主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工段划分检验批。
《GB50208-2011》地下建筑防水工程，防水混凝土适用于抗渗等级不低于P6的地下混凝土结构。
不适用于环境温度高于80℃的地下工程。
《GB50208-2011》地下建筑防水工程，水泥宜采用普通硅酸盐水泥或硅酸盐水泥，采用其他品种水泥时应经试验确定。
《GB50208-2011》地下建筑防水工程，掺加引气剂或引气型减水剂的混凝土，其含气量宜控制在3%～5%。
《GB50208-2011》地下建筑防水工程，防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120mm～140mm，坍落度每小时损失不应大于20mm，坍落度总损失值不应大于40mm。
《GB50208-2011》地下建筑防水工程，混凝土拌制和浇筑过程控制，泵送混凝土拌合物在运输后出现离析，必须进行二次搅拌。
当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌，严禁直接加水。
《GB50208-2011》防水混凝土抗渗性能应采用标准条件下养护混凝土抗渗试件的试验结果评定，试件应在混凝土浇筑地点随机取样后制作，连续浇筑混凝土每500m3应留置一组6个抗渗试件，且每项工程不得少于两组。
《GB50208-2011》大体积防水混凝土的施工应采取材料选择、温度控制、保温保湿等技术措施。
在设计许可的情况下，掺粉煤灰混凝土设计强度的龄期宜为60d或90d。
《GB50208-2011》地下建筑防水工程，防水混凝土分项工程检验批的抽样检验数量，应按混凝土外露面积每100m2抽查1处，每处10m2，且不得少于3 处。

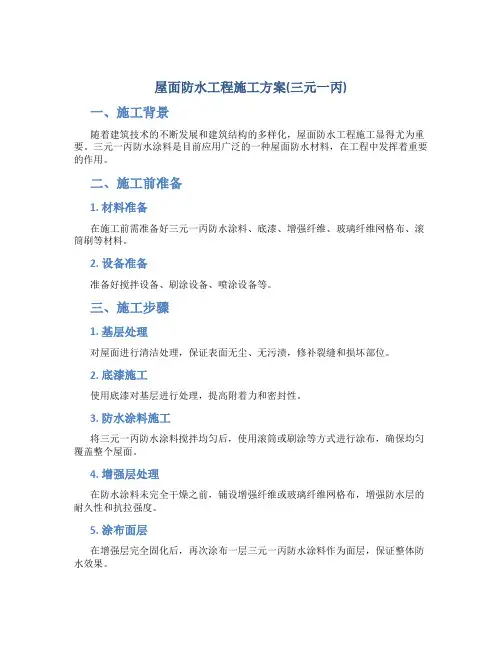

屋面防水工程施工方案(三元一丙)
屋面防水工程施工方案(三元一丙)
一、施工背景
随着建筑技术的不断发展和建筑结构的多样化，屋面防水工程施工显得尤为重要。
三元一丙防水涂料是目前应用广泛的一种屋面防水材料，在工程中发挥着重要的作用。
二、施工前准备
1. 材料准备
在施工前需准备好三元一丙防水涂料、底漆、增强纤维、玻璃纤维网格布、滚筒刷等材料。
2. 设备准备
准备好搅拌设备、刷涂设备、喷涂设备等。
三、施工步骤
1. 基层处理
对屋面进行清洁处理，保证表面无尘、无污渍，修补裂缝和损坏部位。
2. 底漆施工
使用底漆对基层进行处理，提高附着力和密封性。
3. 防水涂料施工
将三元一丙防水涂料搅拌均匀后，使用滚筒或刷涂等方式进行涂布，确保均匀覆盖整个屋面。
4. 增强层处理
在防水涂料未完全干燥之前，铺设增强纤维或玻璃纤维网格布，增强防水层的耐久性和抗拉强度。
5. 涂布面层
在增强层完全固化后，再次涂布一层三元一丙防水涂料作为面层，保证整体防水效果。
四、施工质量控制
在施工过程中，要注意材料的质量、涂布的厚度和均匀性等方面，确保施工质量达到设计要求。
五、施工注意事项
1.避免施工过程中的雨水或污染物进入涂料中。
2.施工完成后做好养护工作，确保防水涂料完全固化。
结语
三元一丙防水工程施工方案是屋面防水工程中常见的一种方案，通过科学规范的施工步骤和质量控制，可以有效提高屋面防水效果，延长建筑物的使用寿命。
希望该方案能够对相关人员提供一定的参考和指导。
防水卷材施工工艺简介
防水卷材施工工艺简介
1、卷材防水层施工
（1）、工艺流程：基层处理→涂刷基层处理剂→附加层施工→铺贴卷材防水层→热熔封边→蓄水试水→验收
（2）、材料选用：使用高聚合物该性沥青防水卷材；
（3）、基层处理：基层表面要求平整、牢固、干净、无明水、无渗漏、无凹凸不平和裂纹等缺陷，当出现开裂及空鼓现象时，应进行修补，直至无以上缺陷后方可进行涂膜施工，施工前应将表面的尘土、杂物等清理干净，阴阳角、管根、地漏等细部薄弱处做成圆弧角。
（4）、基层与突出屋面结构的交接处和基层的转角处，找平层应做成圆弧形，圆弧半径10-15cm；
（5）、找平层应做分隔缝，水泥砂浆找平层的分隔缝间距不宜大
于6m，分隔缝的宽度宜为2cm，并用密封材料封严；
（6）、卷材防水施工前应确保出屋面的所有管道及透气管牢固。
2、注意事项：
防水层在施工前，应将基层表面清理干净，洒水湿润，保持合适的含水率，操作过程中，操作人员要穿平底鞋，踩踏破坏的部分应及时修复，在做防水保护层时，不得在防水层上拌制沙浆、堆放材料，铺砂浆时铁锹不得触及防水层，要精心细致，不得损坏防水层。
丙纶布施工的国家标准
丙纶布施工的国家标准1.聚乙烯丙纶防水卷材，GB18173-1-2006标准防水卷材。
2.辅助材料：专用胶，水泥。
3、材料进场复试：以同一生产厂家的统一品牌，统一等级的产品，大于1000卷的抽5卷，100—499卷抽4卷，100卷以下抽2卷，进行规格尺寸和外观质量检验，进行复试的卷材将卷材切除距外层卷头300㎜后顺纵向切取1500㎜的的全副卷材2块，一块作物理性能检验用，另一块备用。
4、材料进场后应放置于室内立放，避免雨淋。
对基层的要求：防水施工基面要坚实平整，光洁，不能有酥松、起砂、裂缝、翘起和尖凸、坑洼、空鼓等现象。
防水主、辅料的施工要求：1.胶浆的配比：水泥与专用胶粉重量比为100（水泥）：1（胶粉）：50（水）（水适量）。
2.配比方法：先将胶粉放入容器内，再加水泥边搅拌，待拌合均匀后，加水搅拌成糊状流体后方可使用。
3.在施工基面弹好基准线，将卷材预铺调整。
4.基面不得有明水，如果非常干燥，需在基面表层喷水保温。
5.地面和卷材涂胶要均匀一致，不得漏涂，拉直后压实刮平。
6.要在封缝处做一道单组分聚氨酯封边。
防水层的施工与操作施工顺序，每栋楼按照先底板后墙面，先附加层后大面，先基坑（集水坑、地体基坑等）后大底板面施工，每栋楼大面施工时可由中间向两端施工。
5.1施工条件(1)聚乙烯丙纶防水卷材施工温度宜在5℃以上25℃以下进行，雨天、雪天、5级风及以上天气禁止施工，在施工中遇到雨天要做好防雨措施。
(2)找平层验收合格，基层在潮湿的情况下只要无明水便可施工。
5.2 聚乙烯丙纶防水卷材的粘贴与铺设应按以下规定操作(1).卷材粘贴方向确定。
当有坡度<3%时，卷材宜平行坡面铺贴。
坡度>3%时，卷材可平行或垂直坡面铺贴。
要求：上下层卷材不得相互垂直铺贴。
(2).地下室防水层施工前，应先做好节点、附加层和桩基础钢筋比较集中部位的处理，然后由最低标高处向上施工。
(3)聚乙烯丙纶防水卷材粘贴前，在铺设部位将卷材预放约3至12米，找正方向后，中间固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C7 陕西省建设工程质量验收技术资料统一用表
检验批质量验收记录表
卷材防水层检验批质量验收记录
陕ZJP- 04030101
①－⑤/
－轴
屋面
陕西省建设工程质量安全监督总站编印
卷材防水层检验批质量验收记录填写说明：
一、验收依据
1、《建筑工程施工质量验收统一标准》GB50300-2013
2、《屋面工程施工质量验收规范》GB50207-2012
二、规范摘要
1、检验批划分原则
3.0.14屋面工程各分项工程宜按屋面面积每500㎡~ 1000㎡划分为一个检验批，不足500㎡应按一个检验批;每个检验批的抽检数量应按规范第4~8 章的规定执行。
2、验收要求（抽查数量）
6.1.5防水与密封工程各分项工程每个检验批的抽检数量，防水层应按屋面面积每100㎡抽查一处，每处应为10㎡，且不得少于3 处。
3、主控项目
6.2.10防水卷材及其配套材料的质量，应符合设计要求。
检验方法:检查出厂合格证、质量检验报告和进场检验报告。
6.2.11卷材防水层不得有渗漏和积水现象。
检验方法:雨后观察或淋水、蓄水试验。
6.2.12卷材防水层在檐口、檐沟、天沟、水落口、泛水、变形缝和伸出屋面管道的防水构造，应符合设计要求。
检验方法：观察检查。
4、一般项目
6.2.13卷材的搭接缝应粘结或焊接牢固，密封应严密，不得扭曲、皱折和翘边。
检验方法：观察检查。
6.2.14卷材防水层的收头应与基层粘结，钉压应牢固，密封应严密。
检验方法：观察检查。
6.2.15卷材防水层的铺贴方向应正确，卷材搭接宽度的允许偏差为一10mm。
检验方法：观察和尺量检查。
6.2.16屋面排汽构造的排汽道应纵横贯通，不得堵塞；排汽管应安装牢固，位置应正确，封闭应严密。
检验方法：观察检查。
