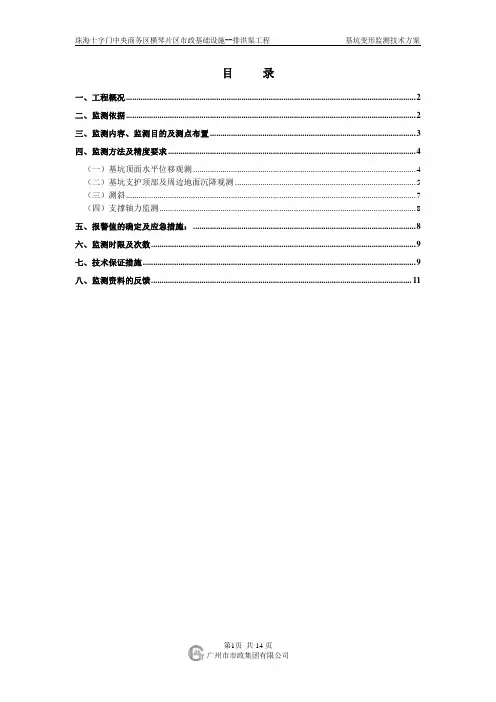

排洪渠基坑变形监测技术方案
目录一、工程概况 (2)二、监测依据 (2)三、监测内容、监测目的及测点布置 (3)四、监测方法及精度要求 (4)（一）基坑顶面水平位移观测 (4)（二）基坑支护顶部及周边地面沉降观测 (5)（三）测斜 (7)（四）支撑轴力监测 (8)五、报警值的确定及应急措施： (8)六、监测时限及次数 (9)七、技术保证措施 (9)八、监测资料的反馈 (11)一、工程概况本工程是珠海十字门中央商务区市政基础设施的收尾工程，新建排洪渠位于环岛东路北侧，呈东西走向，沿线从B-5号路、B-6号路、B-8号路、C-4号路和A-1号路两侧规划地块中穿过，最终汇入十字门水道。
受现状条件限制，空间布置有局限性，兼并排洪渠排洪需求、区域景观生态需求、边坡及挡墙稳定安全等因素，采用双侧直立挡墙+生态放坡断面，主渠全长745.86m。
基坑支护设计安全等级为二级，本次基坑支护均为钢板桩+钢管内撑形式，钢板桩为拉森Ⅳ型钢板桩，钢管内支撑采用Q235钢材，尺寸为Φ402×12mm或Φ426×14mm 圆钢管，基坑钢围檩采用450×450×14×23mm型钢.因施工区域地表标高变化很大，径实测基坑深都均＜4m。
为了解基坑及周边建筑物的变形情况，达到优化设计、确保安全及指导施工的目的，在基坑开挖及地下建筑施工过程中，必须对基坑支护结构及周边建筑物进行变形观测。
我司应建设单位要求，编制本施测方案。
二、监测依据1、甲方及设计方所提出的监测要求；2、国家标准《建筑基坑工程监测技术规范》GB 50497-2009；3、国家标准《工程测量规范》（GB50026-2007）；4、行业标准《建筑变形测量规范》（JGJ 8-2007）；5、行业标准《建筑基坑支护技术规范》（JGJ 120-99）；6、广东省标准《建筑基坑支护工程技术规程》（DBJ/T15-20-97）；三、监测内容、监测目的及测点布置基坑重点监测E区K0+850.7～K0+878.3、F区K0+878.3～K0+938.3、G 区K0+938.3～K0+998.3和K0+812.7～K0+850.7、K1+057～K1+111两现状箱涵处220KV供澳电缆沟的重点监测。
第3章 3.9 变形与形变监测
3.9 变形与形变监测知识点1概述（一）变形与形变监测变形是物体在外来因素作用下产生的形状和尺寸的改变。
变形分为变形体自身的形变（伸缩、错动、弯曲和扭转）、变形体的刚体位移（整体平移、整体转动、整体升降和整体倾斜）两类，一般称前者为形变，称后者为变形。
变形监测（亦称变形测量、变形观测）指利用测量仪器或专用仪器对变形体的变化状况进行监视、监测的测量工作。
形变监测指对地壳或地面的水平和垂直运动所进行的变形监测工作。
其目的是监测地震前兆或评价区域构造的稳定性。
变形监测是通过测量位于变形体上有代表性的离散点（变形观测点）的变化来描述变形体的变形。
变形监测分静态变形监测和动态变形监测，静态变形通过周期观测得到，动态变形通过持续监测得到。
（二）变形监测对象主要包括：城市、工矿区等地面沉降监测（亦称地面形变监测）和工程建（构）筑物三维变形监测、滑坡体滑动监测等。
目前，最具代表性的变形体主要有高层建筑、大坝、桥梁、隧道、边坡、矿区地表等。
（三）变形监测特点(1)重复观测；(2)精度要求较高；(3)测量方法综合应用；(4)数据处理要求严密。
（四）变形监测内容变形监测包括几何量监测和物理量监测。
几何量监测内容主要包括水平位移、垂直位移和偏距、倾斜、挠度、弯曲、扭转、震动、裂缝等测量。
物理量监测内容主要包括应力、应变、温度、气压、水位、渗流、渗压、扬压力等测量。
知识点2变形监测方案设计（一）基本技术要求1．设计要求工作开始前，应收集相关的地质和水文资料及工程设计图纸；变形监测一般采用国家坐标系统和高程基准，或测区原有的独立坐标系和高程基准，较小规模的监测工程，也可采用假定坐标系和高程基准；变形监测网一般应进行同时顾及精度、可靠性、灵敏度及费用准则的优化设计；变形监测一般采用GB50026-2007《工程测量规范》、JGJ8-2007《建筑变形测量规范》作为技术标准。
2．观测要求各观测周期的变形监测应满足的要求是：①在较短的时间内完成；②采用相同的观测路线和观测方法；③使用同一仪器和设备；④观测人员相对固定；⑤记录相关的环境因素，包括荷载、温度、降水、水位等；⑥采用统一基准处理数据。
变形监测点的分类及每类要求
变形监测点的分类及每类要求随着现代化建设的不断推进和科技的不断发展，变形监测技术在工程建设中越来越受到重视。
在工程建设中，变形监测点是一个非常重要的部分，它可以帮助工程师监测工程的变形情况，及时发现问题并采取相应的措施。
本文将介绍变形监测点的分类及每类的要求。
一、测量点按照其位置分类1.表面点表面点是指位于工程表面的监测点，主要用于监测工程表面的变形情况。
表面点的要求是：位置准确、数量充足、分布均匀、布设合理。
2.深部点深部点是指位于工程内部的监测点，主要用于监测工程内部的变形情况。
深部点的要求是：位置准确、数量充足、不影响工程结构、布设合理。
3.边坡点边坡点是指位于工程边坡上的监测点，主要用于监测边坡的变形情况。
边坡点的要求是：位置准确、数量充足、分布均匀、布设合理。
二、测量点按照其测量方式分类1.形变测量点形变测量点是指通过形变测量仪器对工程进行测量的监测点，主要用于监测工程的形变情况。
形变测量点的要求是：仪器准确、测量精度高、数据稳定、测量时间短。
2.位移测量点位移测量点是指通过位移测量仪器对工程进行测量的监测点，主要用于监测工程的位移情况。
位移测量点的要求是：仪器准确、测量精度高、数据稳定、测量时间短。
3.应力测量点应力测量点是指通过应力测量仪器对工程进行测量的监测点，主要用于监测工程的应力情况。
应力测量点的要求是：仪器准确、测量精度高、数据稳定、测量时间短。
三、测量点按照其用途分类1.预警点预警点是指用于预警工程变形情况的监测点，主要用于及时预警工程的安全状况。
预警点的要求是：数量充足、布设合理、数据稳定、预警时间短。
2.控制点控制点是指用于控制工程变形情况的监测点，主要用于控制工程的变形范围。
控制点的要求是：数量充足、布设合理、数据稳定、控制范围准确。
3.定位点定位点是指用于定位工程位置的监测点，主要用于确定工程的位置和变形情况。
定位点的要求是：位置准确、数量充足、布设合理、数据稳定。
结构施工过程中的沉降与变形监测与控制
结构施工过程中的沉降与变形监测与控制结构施工是建筑工程中一个重要的环节，其中的沉降与变形监测与控制是必不可少的部分。
本文将介绍结构施工过程中沉降与变形的监测与控制方法。
一、沉降与变形监测的重要性在结构施工过程中，沉降与变形的监测对于保障结构的安全与稳定具有重要意义。
合理的监测与控制可以及早发现结构变形的异常情况，有助于提前采取相应的措施，以确保结构的正常运行。
二、沉降与变形监测的方法1. 沉降监测沉降监测是指测量结构的沉降情况。
常用的沉降监测方法包括建立沉降观测点并实时监测、使用激光测距仪等设备进行测量等。
通过监测测点的沉降情况，可以了解结构的整体沉降趋势以及可能存在的问题。
2. 变形监测变形监测是指测量结构发生的各种变形情况，包括水平变形、垂直变形等。
常用的变形监测方法包括全站仪测量、摄影测量、应变测量等。
这些方法可以精确地测量结构的各种变形情况，为后续的控制提供有效的数据支持。
三、沉降与变形监测与控制的原则1. 提前规划在施工前，应根据结构的特点和设计要求，制定相应的沉降与变形监测计划。
通过提前规划，可以合理安排监测设备的布置位置和监测频率，以及制定相应的控制措施。
2. 实时监测施工过程中，应及时收集并分析监测数据，实时了解沉降与变形的发展情况。
监测数据的准确性和及时性对于采取相应的控制措施至关重要。
3. 控制措施根据监测数据的分析结果，制定相应的控制措施。
例如，对于较大的沉降或变形情况，可以采取加固措施或者调整施工方法，以减缓或控制结构的变形。
四、案例分析以某大型桥梁施工为例，该桥梁在施工过程中，出现了较大的沉降与变形情况。
根据监测数据的分析，发现主要原因是施工时的不当操作导致了材料的不均匀沉降。
为了解决这个问题，施工方采取了加固措施，并调整了施工方法，最终成功控制了结构的沉降与变形，确保了桥梁的安全与稳定。
结构施工过程中的沉降与变形监测与控制是一项重要的技术工作，对于保障结构的安全与稳定具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变形监测方法和技术要求
1、变形监测方法
（1）常规大地测量方法
常规的大地测量方法通常指的是利用常规的大地测量仪器测量方向、角度、边长、高差等技术来测定变形的方法。
包括布设成边角网、各种交会法、极坐标法以及几何水准测量法、三角高程测量法等。
常规的大地测量仪器有水准仪、全站仪等。
常规大地测量方法主要用于变形监测网的布设以及每个周期的观测。
（2）测量机器人
随着自动化技术的运用和发展，测量机器人在变形监测中的应用也日益普遍。
以智能全自动化全站仪为代表的测量机器人，在变形监测中，能够通过多周期的观测，得到更准确的数据。
这对分析出相应监测点的变形，并判断建筑变形是否在安全范围内更具有可靠性。
测量机器人通过CCD影像传感器和其它传感器对现实测量世界中的“目标”进行识别，并完成照准、读数等操作，以完全代替人的手工操作。
测量机器人在工程建筑物的变形自动化监测方面，已渐渐成为首选的自动化测量技术设备，测量机器人具有高效、全自动、准确、实时性强、结构简单、操作简便等特点，特别适合于小区域的变形监测，可实现全自动无人值守的变形监测。
（3）RTK方法
GNSS动态实时差分测量技术（RTK）应用于变形监测在测量的连续性、实时性、自动化及受外界干扰小等方面表现出了越来越多的优越性。
使用GNSS动态差分技术进行变形监测时，需要将一台接收机安放在变形体以外的稳固地点作为基准站，另外一台或多台GNSS接收机天线安放在变形点上作为流动站。
GNSS方法可以用于测定场地滑坡的三维变形、大坝和桥梁水平位移、地面沉降以及各种工程的动态变形（如风振、日照及其他动荷载作用下的变形）等。
（4）数字近景摄影测量方法
数字近景摄影测量方法观测变形时，首先在变形体周围的稳定点上安置高精度数码相机，对变形体进行摄影，然后通过数字摄影测量处理获得变形信息。
与其他方法相比较，数字近景摄影测量方法具有以下显著特点：
①信息量丰富，可以同时获得变形体上大批目标点的变形信息；
②摄影影像完整记录了变形体各时期的状态，便于后续处理；
③外业工作量小，效率高，劳动强度低；
④可用于监测不同形式的变形，如缓慢、快速或动态的变形；
⑤观测时不需要接触被监测物体。
（5）激光扫描方法
地面三维激光扫描应用于变形监测的特点为:
①信息丰富。
地面三维激光扫描系统以一定间隔的点对变形体表面进行扫描，形成大量点的三维坐标数据。
与单纯依靠少量监测点对变形体进行变形监测研究相比，具有信息全面和丰富的特点。
②实现对变形体的非接触测量。
地面三维激光扫描系统采集点云的过程中完全不需要接触变形体，仅需要站与站之间拼接时，在变形体周围布置少量的标靶。
③便于对变形体进行整体变形的研究。
地面三维激光扫描系统通过多站的拼接可以获取变形体多角度、全方位、高精度的点云数据，通过去噪、拟合和建模，可以方便地获取变形体的整体变形信息.
（6）InSAR方法
合成孔径雷达干涉测量（InSAR）技术使用微波雷达成像传感器对地面进行主动遥感成像，采用一系列数据处理方法，从雷达影像的相位信号中提取地面的形变信息。
用InSAR进行地面形变监测的主要优点在于：
①覆盖范围大，方便迅速；
②成本低，不需要建立监测网；
③空间分辨率高，可以获得某一地区连续的地表形变信息；
④全天候，不受云层及昼夜影响。
（7）其它测量技术
变形监测除了上述测量手段外，还包括一些专门手段，如应变测量、液体静力水准测量、准直测量、倾斜测量等。
这些专门的测量手段的特点主要有：测量过程简单；容易实现自动化观测和连续监测；提供的是局部的变形信息。
①应变测量
应变测量采用应变计的工作原理，分为两类：一类是通过测量两点间距离的变化来计算应变；另一类是直接用传感器测量应变。
对于第一类，精密测量距离的变化有机械法和激光干涉法。
对于第二类，应变传感器实质上是一个导体（金属条或很窄的箔条），埋设在变形体中，由于变形体中的应变使得导体伸长或缩短，从而改变了导体的电阻。
导体电阻的变化用电桥测量，通过测量电阻值的变化就可以计算应变。
②液体静力水准测量
它是利用静止液面原理来传递高程的方法。
利用连通管原理测量各点处容器内液面高差的变化以测定垂直位移的观测方法，可以测出两点或多点间的高差。
适用于建筑物基础、混凝土坝基础、廊道和土石坝表面的垂直位移观测。
一般将其中一个观测头安置在基准点，其他各观测头放置在目标点上，通过它们之间的差值就可以得出监测点相对基准点的高差。
该方法无须点与点之间的通视，容易克服障碍物之间的阻挡，另外还可以将液面的高程变化转化成电感输出，有利于实现监测自动化。
③准直测量
准直测量就是测量测点偏离基准线的垂直距离的过程，它以观测某一方向上点位相对于基准线的变化为目的，包括水平准直和铅直两种。
水平准直法为偏离水平基线的微距离测量，该水平基准线一般平行于被监测的物体。
铅直法为偏离垂直基准线的微距离测量，经过基准点的铅垂线作为垂直基准线。
2、变形监测方法的选择
在水平位移监测中，主要采用三角形法、极坐标法、交会法、GNSS测量、正倒垂线法、视准线法、引张线法、激光准直法、精密测（量）距、伸缩仪法、多点位移计、倾斜仪等。
在垂直位移监测中，主要是采用水准测量、液体静力水准测量、电磁波测距三角高程等。
三维位移监测，主要是采用全站仪自动跟踪测量法、RTK法、摄影测量法、三维激光扫描仪等。
主体倾斜监测中，主要使用经纬仪投点法、差异沉降法、激光准直法、垂线
法、倾斜仪、电垂直梁等。
挠度观测，挠度观测所使用的方式为垂线法、差异沉降法、位移计、挠度计等。
监测体裂缝，在监测对象出现裂缝需要观测时，一般会采用精密测（量）距、伸缩仪、测缝仪、位移计、摄影测量、三维激光扫描仪等
3、变形监测的精度要求与其它的常规测量不同，它对技术的要求比较严格，这与它的特点有关。
在变形监测中，变形监测的等级划分为特级、一级、二级、三级四个等级。
4、变形监测网的网点，分为基准点、工作基点、变形观测点。
基准点，应选在变形影响区域之外稳固可靠的位置。
工作基点，应选在比较稳定且方便使用的位置。
变形观测点，应设立在能反映监测体变形特征的位置或监测断面上。
5、变形监测周期的确定应根据监测体的变形特征、变形速率、观测精度和工程地质条件等因素行综合考虑。
监测期间应根据变形量的变化情况适当调整。
在变形监测过程中，当出现下列情况之一时，应即刻通知工程建设单位和施工单位采取相应措施：
①变形量达到预警值或接近极限值；
②变形量或变形速率出现异常变化；
③变形体、周边建（构）筑物及地表出现异常，如裂缝快速扩大等。
