太阳能光伏并网逆变器技术要求全套
太阳能光伏并网逆变器技术要求全套
Q)要求系统能根据日照情况和规定的日照强度在光伏方阵发出的电力能有效被利用的条件下，对系统进行自动启动和关闭。
(2)要求逆变器必须输出正弦波电流。
光伏系统馈入公用电网的电力，必须满足电网规定的指标，如逆变器的输出电流不能含有直流分量，高次谐波必须尽量减少，不能对电网造成谐波污染。
(3)要求逆变器在负载和日照变化幅度较大的情况下能高效运行。
光伏系统的能量来自太阳能，而日照强度随着气候而变化，所以工作时输入的直流电压变化较大，这就要求逆变器在不同的日照条件下能高效运行。
同时要求逆变器本身也要有较高的逆变效率，一般中、小功率逆变器满载时的逆变效率要求达到88%-93%,大功率逆变器满载时的逆变效率要求达到95%-99%o
⑷要求逆变器能使光伏方阵始终工作在最大功率点状态。
电池组件的输出功率与日照强度、环境温度的变化有关，即其输出特性具有非线性关系。
这
就要求逆变器具有最大功率点跟踪控制功能(MPPT控制),即不论日照、温度等如何变化，都能通过逆变器的自动调节实现电池组件方阵的最大功率输出，这是保证太阳能光伏发电系统高效率工作的重要环节。
(5)要求具有较高的可靠性。
许多光伏发电系统处在边远地区和无人值守与维护的状态,要求逆变器具有合理的电路结构和设计具备一定的抗干扰能力、环境适应能力、瞬时过载保护能力以及各种保护功能，如输入直流极性接反保护、交流输出短路保护、过热保护、过载保护等。
(6)要求有较宽的直流电压输入适应范围。
电池组件及方阵的输出电压会随着日照强度、气候条件的变化而变化。
对于接入蓄电池的并网光伏系统，虽然蓄电池对电池组件输出电压具有一定的钳位作用，但由于蓄电池本身电压也随着蓄电池的剩余电量和内阻的变化而波动，特别是不接蓄电池的光伏系统或蓄电池老化时的光伏系统，其端电压的变化范围很大。
例如，一个接12V蓄电池的光伏系统，它的端电压会在11~17V变化。
这就要求逆变器必须能在较宽的直流电压输入范围内正常工作,并保证交流输出电压的稳定。
(7)要求逆变器具有电网检测及自动并网功能。
并网逆变器在并网发电之前，需要从电网上取电，检测电网的电压、频率、相序等参数，然后调整自身发电的参数，与电网的参数保持同步、一致，然后进入并网发电状态。
(8)要求在电力系统发生停电时，并网光伏系统既能独立运行，又能防止孤岛效应,能快速检测并切断向公用电网的供电，防止触电事故的发生。
待公用电网恢复供电后，逆变器能自动恢复并网供电。
(9)要求具有零《氐)电压穿越功能。
当电网系统发生事故或扰动现象，引起光伏发电系统并网点电压出现电压暂降时，在定的电压跌落范围内和时间间隔内，逆变器要能够保证不脱网连续运行。
逆变器技术规范书
IOMW光伏发电项目并网逆变器技术规范书2023年9月1 范围 (1)2设计和运行条件 (2)3技术标准 (2)4逆变器技术要求 (3)5供货范围 (7)6包装，装卸，运输与储存 (9)7工程服务 (11)8试验、验收和演示 (12)9资料文件 (12)10数据表（投标人细化填写） (13)1范围1、1总则1、1、1本技术规范书仅适用于荣丰农业科技开发有限公司IOMWP光伏发电项目并网逆变器，其中包括技术指标、性能、结构、试验及资料交付和技术文件等要求。
1、1、2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分提引述相关的标准和规范条文，投标方应保障供符合本规范书和相关工业标准的优质产品。
1、1、3如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的产品完全符合本规范书的全部要求。
投标方如果对本规范书有异议，应在其投标书中以“与规范书的差异”为标题的专门章节中加以详细描述说明。
1、1、4本规范书所使用的标准如与投标方所实施的标准发生矛盾时，应按水平较高的标准实施。
1、1、5投标方应严格按本规范书的格式编写投标文件。
1、1、6本规范书未尽事宜，由供、需双方协商解决。
1、2投标方的工作范围1、2.1投标方至少须按下列的项目提供并网逆变器、附属设备和服务。
a.设计b.制造c.装配d.工厂清洗和涂层e.材料试验f.设计试验产品型式试验g.生产试验产品出厂试验h.包装i.检测j.运输及现场交货k.现场服务2设计和运行条件并网型逆变装置是光伏发电系统中的关键部件，须具有高效率、低成本的特点。
光伏逆变器的高转换效率对光伏发电站发电量和电能价格有重要影响，因此光伏发电系统对逆变器的可靠性和逆变效率有很高的要求。
并网型逆变器及配电装置应在下述条件下连续工作满足其全部性能指标：(1)环境温度:-27C〜+50℃;(2)相对湿度：≤90%(25℃);(3)海拔高度：W2000m;(4)地震烈度:8度3技术标准3.1并网逆变器引用下列的标准按相关标准和准则拟定技术条件的合同设备，包括工厂由其他厂商购来的设备和配件，都符合该标准和准则的最新版本或修订本，包括投标时生效的任何更正或增补，经特殊说明者除外。
光伏逆变器测试系统的技术要求
光伏逆变器测试系统要求：一、配置：包括太阳能电池阵列模拟器、交流模拟电源、防孤岛检测负载、高精度功率分析仪四大部分。
二、太阳能电池阵列模拟器技术要求1、关键技术指标1）模拟输出功率，模块式，可进行选择性扩展。
2）★运行功能：模拟全天累计电能计算，自动编程控制I-V曲线输出，测试静态和动态下MPPT效能。
软件功能：同步计算MPP效率，实时观察PV曲线与实际值，即时的最大功率跟踪显示。
3）存储组数：可编程任意多条，可编程节点数不少于128点的V&I采集功能；可储存不同照度及温度下的I-V曲线于记忆体内；可让使用者编辑任何遮罩下的I-V曲线。
4）输入电压：3×360～440VAC；频率：50Hz±10％。
5）阵列模拟器输出电压范围：0～1000V，阵列模拟器输出电流范围：0～500A。
6）电源输入调整率：±0.5％F.S，负载调整率：±1％F.S。
7）设定精度：±0.1％，分辨率：0.1。
8）输出纹波：1％；输出接口：RS232/RS285，GPIB；输出限流：限流保护，限流点可设定；效率≥90％。
2、安全性要求1）★配置内置保护功能：输入欠压、过压保护，输出过压、过流、短路保护，过热保护。
2）过电压保护：0～110％Umax，过电流保护：0～110％Imax。
3）电源故障报警功能：声光报警。
4）电磁兼容性辐射测试：EN 50081-2，EN 55011。
5）电磁兼容性抗扰测试：EN 50082-2。
6）安全标准：EN 60204。
3、工作环境要求：1）温度：5～40℃，检测装置体积和散热满足实验室空间设计要求。
2）贮存温度：–25～70℃；相对空气湿度：0～95％ (无冷凝）。
4、配置可以完成日常分析控制的计算机一台，配置不低于：Intel Core i5或同等性能产品/内存4GB/硬盘1TB/DVD RW/22"显示器/独立显卡。
光伏并网逆变器专用技术规范
光伏并网逆变器专用技术规范1并网逆变器范围的界定和重要功能要求1.1并网逆变器范围的界定并网逆变器作为不可分割的整体，不允许进行任何形式的拆分、分包或外协。
并网逆变器的容量、安规、降额系数等必须严格匹配。
并网逆变器的输入接口为逆变器直流输入侧的成套光伏连接器（含公头和母头），输出接口为并网逆变器的交流总输出。
1.2并网逆变器输入、输出电气接口的特性并网逆变器的每路直流输入为截面积4mm2的光伏专用直流电缆，并网逆变器上的成套光伏连接器（含公头、母头、安装附件等）必须与光伏专用直流电缆相匹配；并网逆变器的交流总输出接1根据三相铠装电力电缆，铠装电力电缆的截面积由设备厂家根据各自的设备情况提供建议，逆变器应保证三相铠装电力电缆通过螺栓连接方式与逆变器连接，逆变器的交流输出接线电缆孔必须与设备厂家建议的铠装电力电缆的截面积相匹配并预留调节余量，设备厂家需在此处提供逆变器交流输出接线电缆孔所兼容的截面积范围。
并网逆变器需通过独立的接线端子向外部提供逆变器内所有可通信设备的RS485通信接口，RS485通信接口的有效传输距离不小于100Om o设备厂家对逆变器RS485通信的通信距离、通信可靠性、准确性和有效性负责。
对并网逆变器标准的RS485通信接口的有效带宽、通信距离、通信可靠性、准确性和有效性负责。
并网逆变器上必须明确而清晰的标注出防雷接地点和设备外壳接地点。
设备方必须使用密封盖对未插合状态的光伏连接器等逆变器电气输入、输出接口进行有效的防潮和防尘保护。
1.3逆变器接地必须保证逆变器整机的安全性与可靠性，在并网逆变器内部，防雷系统的接地线和漏电监测保护系统的接地线（若有）不能共用。
1.4并网逆变器的防组件PID效应功能（电势诱导衰减）并网逆变器应具备防组件PID效应功能（电势诱导衰减）,应能够完全消除组件的PID效应，同时，不能对光伏组件造成损害。
为保证并网逆变器防护组件PID效应功能的有效性,光伏并网逆变器必须保证光伏组件方阵负极对地的最大电压≥-6V。
并网光伏发电专用逆变器技术要求和试验方法新旧标准差异
并网光伏发电专用逆变器技术要求和试验方法新旧标准差异一、绪论1.1 概述1.2 研究目的二、并网光伏发电专用逆变器技术要求2.1 电能优化技术2.2 相位控制技术2.3 无功控制技术2.4 功率控制技术2.5 安全保护技术三、新旧标准差异的分析3.1 国内外标准差异3.2 标准的变化趋势3.3 影响因素分析四、试验方法探讨4.1 测试设备及其结构4.2 测量参数的选择和设计4.3 测试过程及数据处理方法五、结论与展望5.1 结论5.2 展望参考文献一、绪论1.1 概述随着能源需求的不断增加和环境污染的威胁加剧，光伏发电逐渐成为了目前世界各国开发的主要可再生能源之一。
并网光伏发电系统需要一个中央逆变器将直流电转换成交流电并连接到电网中。
逆变器是并网光伏发电系统中的关键设备，其性能不仅直接影响系统的效率和稳定性，还直接关系到系统的安全性能。
1.2 研究目的近年来，国内外逆变器技术不断发展，制定了一系列的技术标准和测试方法来保证逆变器的性能和安全性。
本文将围绕并网光伏发电专用逆变器技术要求和试验方法新旧标准差异进行研究，以期为光伏发电领域的技术提升和标准制定提供解决方案。
本文将分为五个部分，分别是绪论、并网光伏发电专用逆变器技术要求、新旧标准差异的分析、试验方法探讨以及结论与展望。
在绪论部分，将对本文的研究背景、研究目的、研究内容、研究方法和研究意义等方面进行详细的阐述和说明。
本文的研究背景为随着社会科学技术的不断提升和新能源政策的不断完善，光伏发电作为新能源的代表，已经逐渐成为促进国民经济和社会发展的重要力量。
并网光伏发电系统中的逆变器由于其直接关系到系统的效率和稳定性，必须具备高效率、稳定性好、安全可靠、管理灵活等多种特点，才能适应复杂多变的环境和工作条件。
本文的研究目的为了保证并网光伏发电系统的工作稳定性和可靠性，提高光伏发电系统的能够利用率，选取多种方式比较新旧标准的不同之处，进一步完善标准并探讨试验方法的变化。

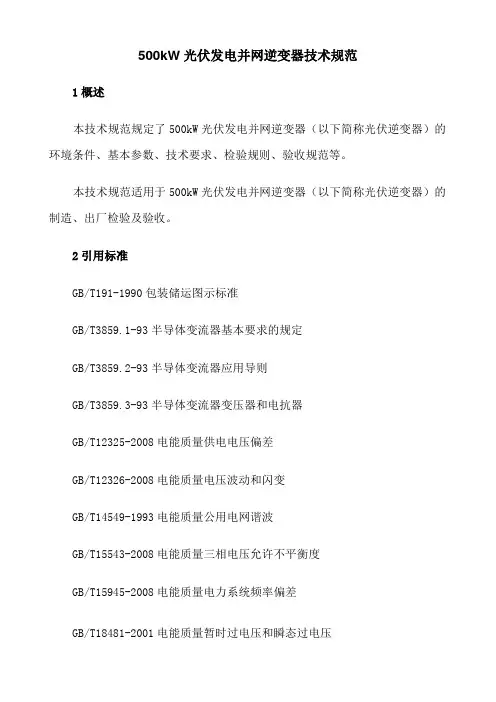

500kW光伏发电并网逆变器技术规范
500kW光伏发电并网逆变器技术规范1概述本技术规范规定了500kW光伏发电并网逆变器（以下简称光伏逆变器）的环境条件、基本参数、技术要求、检验规则、验收规范等。
本技术规范适用于500kW光伏发电并网逆变器（以下简称光伏逆变器）的制造、出厂检验及验收。
2引用标准GB/T191-1990包装储运图示标准GB/T3859.1-93半导体变流器基本要求的规定GB/T3859.2-93半导体变流器应用导则GB/T3859.3-93半导体变流器变压器和电抗器GB/T12325-2008电能质量供电电压偏差GB/T12326-2008电能质量电压波动和闪变GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压允许不平衡度GB/T15945-2008电能质量电力系统频率偏差GB/T18481-2001电能质量暂时过电压和瞬态过电压word格式-可编辑-感谢下载支持GB/T13422-1992半导体电力变流器电气试验方法GB/T18479-2001地面用光伏(PV)发电系统概述和导则GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法GB-Z19964-2005光伏发电站接入电力系统技术规定GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏(PV)系统电网接口特性CNCA/CTS0004-2009《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》3使用环境条件光伏逆变器的使用环境条件如表1所示。
表1使用环境条件4基本参数光伏逆变器的基本参数如表2所示表2基本参数5技术要求a）输出电压变化范围：不应超过额定值的土10%;b）输出频率范围：光伏逆变器应与电网同步运行，输出频率偏差不应超过±0.5Hz;c）输出电压波形畸变率及各次谐波满足国标GB/T14549-1993《电能质量-公用电网谐波》的要求;d）输出电压三相不平衡度满足国标GB/T15543-2008《电能质量-三相电压允许不平衡度》的要求;e）直流分量并网运行时，光伏逆变器向电网馈送的直流电流不应大于逆变器输出电流额定值的0.5%;word格式-可编辑-感谢下载支持f）功率因数要求：当光伏逆变器输出功率大于额定输出功率的50%时，滞后功率因数应不小于0.98;g）负载能力1）输入电压与输出功率为额定值，环境温度为25°C时，光伏逆变器连续可靠工作时间应不低于4小时;2）输入电压为额定值，输出功率为额定值的125%时，光伏逆变器安全工作时间应不低于1min;3）输入电压为额定值，输出功率为额定值的150%时，光伏逆变器安全工作时间应不低于2s;h）具有最大功率点跟踪（MPPT）及软启动的功能；i）介电性能：满足相应电压等级的绝缘耐压要求；j）保护性能：光伏逆变器应具有过压/欠压保护、过频/欠频保护、过流保护、短路保护、极性反接保护、恢复并网、反放电保护、孤岛效应保护等。
并网光伏发电专用逆变器技术条件
发布
目
次
目次 ....................................................................................................................................................................... I 前言 .................................................................................................................................................................... III 1 范围 ................................................................................................................................................................ 1 2 规范性引用文件 ............................................................................................................................................ 1 3 术语和定义 ....................................................................................................................
光伏发电系统对逆变器的基本技术要求
光伏发电系统对逆变器的基本技术要求
光伏发电系统对逆变器的基本技术要求如下：
1.高效率：逆变器应具有高转换效率，能够最大限度地将光伏
模块产生的直流电转换为交流电输出。
2.稳定性：逆变器应具有稳定的输出性能，在各种环境条件下
能够保持稳定的输出功率。
3.可靠性：逆变器应具有高可靠性，能够长时间稳定运行而不
出现故障。
4.可控性：逆变器应具有良好的控制功能，能够根据系统需要
进行电流、电压等参数的调节。
5.安全性：逆变器应具备过载、短路、过压、过温等各种保护
功能，以保障系统的安全运行。
6.兼容性：逆变器应具备与光伏组件、电网之间的良好兼容性，能够满足不同组件和电网的要求。
7.通信能力：逆变器应具有良好的通信能力，能够与监控系统
进行数据传输和远程监控。
8.低噪音：逆变器应具有低噪音的特点，以减少对周围环境和
用户的干扰。
9.节能环保：逆变器应具备节能环保的特性，减少对能源资源的消耗，减少对环境的污染。
10.易于维护：逆变器应具备易于维护的特点，便于检修和维护人员进行操作和维护。
并网光伏发电系统及电网对逆变器的要求
并网光伏发电系统及电网对逆变器的要求1.并网光伏发电系统对逆变器的要求太阳能电池阵列通过正弦波脉宽调制逆变器向电网输送电能，逆变器馈送给电网的电能由太阳能电池阵列功率和当时当地的日照条件决定。
逆变器除了具有直流-交流转换功能外，还必须具有太阳能电池阵列的最大功率跟踪功能和各种保护功能。
并网太阳能光伏发电系统对逆变器提出了较高的要求，这些要求如下：1）要求逆变器输出正弦波电流。
并网光伏发电系统回馈给公用电网的电力，必须满足电网规定的指标，如逆变器的输出电流不能含有直流分量、逆变器输出电流的高次谐波必须尽量减少、不能对电网造成谐波污染等。
2）要求逆变器在负载和日照变化幅度较大的情况下均能高效运行。
并网光伏发电系统的能量来自太阳能，而日照强度随气候而变化，这就要求逆变器能在不同的日照条件下均能高效运行。
3）要求逆变器能使太阳能电池阵列工作在最大功率点。
太阳能电池的输出功率与日照、温度、负载的变化有关，即其输出特性具有非线性特性。
这就要逆变器具有最大功率跟踪功能，即不论日照、温度等如何变化，都能通过逆变器的自动调节实现阵列的最佳运行。
4）要求逆变器具有体积小、可靠性高等特点。
对于分布式并网光伏发电系统，其逆变器通常安装在室内或壁挂于墙上，因此对其体积、重量均有限制。
另外，对整机的可靠性也提出较高的要求。
由于太阳能电池的寿命均在20年以上，因此其配套设备的寿命也必须与其相当。
5）要求在市电断电状况下逆变器在有日照时能够单独供电。
2.电网对逆变器的要求逆变器要与电网相连，必须满足电网电能质量、防止孤岛效应和安全隔离接地3个要求。
为了避免光伏并网发电系统对公共电网的污染，逆变器应输出失真度小的正弦波。
影响波形失真度的主要因素之一是逆变器的开关频率。
在数控逆变系统中采用高速DSP等新型处理器，可明显提高并网逆变器的开关频率性能，它已成为实际系统广泛采用的技术之一；同时，逆变器主功率元件的选择也至关重要。
小容量低压系统较多地使用功率场效应管(MOSFET)，它具有较低的通态压降和较高的开关频率；但MOSFET随着电压升高其通态电阻增大，因而在高压大容量系统中一般采用绝缘栅双极晶体管(IGBT)；而在特大容量系统中，一般采用可关断晶闸管(GTO)作为功率元件。
光伏发电专用逆变器技术要求和试验方法
光伏发电专用逆变器技术要求和试验方法光伏发电专用逆变器是将太阳能电池板发出的直流电转换为交流电的关键设备。
其主要功能是将太阳能电池板发出的直流电转换为交流电，以满足家庭、企业和工业等领域的用电需求。
因此，光伏发电专用逆变器的技术要求和试验方法非常重要。
光伏发电专用逆变器的技术要求包括以下几个方面：
1.高效率：光伏发电专用逆变器的转换效率应该尽可能高，以确保太阳能电池板发出的直流电能够被充分利用。
2.稳定性：光伏发电专用逆变器应该具有良好的稳定性，能够在各种环境条件下正常工作。
3.安全性：光伏发电专用逆变器应该具有良好的安全性，能够避免电击等安全事故的发生。
4.可靠性：光伏发电专用逆变器应该具有良好的可靠性，能够长期稳定地工作。
光伏发电专用逆变器的试验方法包括以下几个方面：
1.效率测试：通过测试光伏发电专用逆变器的转换效率，以评估其性能。
2.稳定性测试：通过测试光伏发电专用逆变器在不同环境条件下的
工作情况，以评估其稳定性。
3.安全性测试：通过测试光伏发电专用逆变器的安全性能，以评估其安全性。
4.可靠性测试：通过测试光伏发电专用逆变器的可靠性，以评估其长期稳定性。
光伏发电专用逆变器的技术要求和试验方法是非常重要的，只有通过科学的测试和评估，才能确保其在实际应用中的性能和稳定性。
逆变器技术要求
逆变器技术要求技术规格⼀、设备名称：光伏发电逆变器⼆、数量：1KW 10,000套三、报价⽅式：含税价四、投标货币：⼈民币五、交货期限：合同⽣效后6个⽉内。
六、交货地点：浙江省杭州市七、设备⽤途：该设备主要⽤于离⽹型光伏电站的逆变部分，将光伏产⽣的直流电你变成220V50Hz的交流电，设备应能适应昼夜温差⼤、海拔⾼地区的环境。
设备为全新设备，不接受⼆⼿设备。
⼋、设备⽅案：1 技术标准1.1技术规范书范围内的设备应采⽤中华⼈民共和国国家标准(GB），在国内标准不完善的情况下，可参照选⽤IEC标准或双⽅认定的其它国家标准。
选⽤标准应为最新版本。
1.2技术规范书未提及的内容均应符合以下的国家、⾏业和企业的标准及规范，但不仅限于此，若标准之间出现⽭盾时，以较⾼标准为准。
选⽤标准应为签订合同时的最新版本。
标准的使⽤等级顺序如下：GB/T 20321 《离⽹型风能、太阳能发电系统⽤逆变器》GB/T 19064 《家⽤太阳能光伏电源系统技术条件和试验⽅法》2 设备使⽤环境条件2.1⽓象条件：昼夜温差⼤、低⽓压2.2污秽等级：II级2.3地震基本烈度：8级2.4⼚区海拔：3000m2.5安装位置：室内3 技术要求3.1总体要求3.1.1 系统各设备的保护接地、⼯作接地(也称逻辑接地)可靠接地。
3.1.2 系统各设备应具有防⽌交流侧和直流侧⼊侵雷电波和操作过电压的功能，充分保护设备安全。
3.1.3系统应能在电⼦噪声，射频⼲扰，强电磁场等恶劣的电磁环境中安全可靠的连续运⾏，且不降低系统的性能。
设备应满⾜抗电磁场⼲扰及静电影响的要求，在雷击过电压及操作过电压发⽣及⼀次设备出现短路故障时，设备不应误动作。
3.1.4系统的设计应充分考虑电磁兼容技术，包括光电隔离、合理的接地和必须的电磁屏蔽等措施。
3.1.5投标⼈应提出整体系统⼀次、⼆次设备，软硬件协调配合措施。
各敏感电⼦设备、各⼦系统及整个系统电磁兼容措施。
3.2逆变器总则3.2.1逆变器为了提⾼整个发电系统的效率，应采⽤⾼性能的MPPT控制技术。
