怎么在CAD中查看坐标系
怎么在CAD中查看坐标系
在CAD图形中坐标系也是比较重要的，所以我们也要看懂坐标系。那么大家知道怎么在CAD中查看坐标系的吗?下面是店铺整理的一些关于怎么在CAD中查看坐标系，供您参阅。
在CAD中查看坐标系的方法
1、在命令行输入UCS，然后空格确认，就会出现如下图的提示
2、根据提示我们输入N，选择新建坐标系，就会出现如下图的提示
3、根据提示我们输入3，此步骤依据个人喜好输入，这里我们以3为例，然后会提示我们输入新建坐标系的原点坐标。
4、在图上我们点击新建坐标系的原点
5、在图上根据提示我们点击新建坐标系的X轴
6、在图上根据提示我们点击新建坐标系的Y轴
7、此时你就会看到你的的图形的坐标系已经被旋转。如下图所示。
8、我们输入PLAN，就会出现如下图的提示
9、根据提示，选择【当前UCS】，提示默认的即为【当前UCS】，因此我们不用输入任何命令，直接空格确认即可。
cad中ucs的运用
cad中ucs的运用
CAD中UCS的运用
概述
在CAD（计算机辅助设计）软件中，UCS（用户坐标系）是一个重要的概念和工具。UCS允许用户定义和使用自己的坐标系，以便更方便地进行设计和绘图工作。本文将介绍UCS在CAD中的运用，包括如何创建、调整和应用UCS，以及其在设计中的实际应用。
创建UCS
在CAD软件中，创建UCS可以通过多种方式实现。一种常见的方法是使用命令行输入“UCS”，然后选择“新建UCS”选项。在创建新UCS时，可以选择基于对象、基于视图或基于坐标系的方式。基于对象的方式是以选定的对象为基准创建UCS，基于视图的方式是以当前视图方向为基准创建UCS，而基于坐标系的方式则是以世界坐标系为基准创建UCS。
调整UCS
一旦创建了UCS，用户可以根据需要对其进行调整。调整UCS的方法包括旋转、平移和缩放等。其中，旋转UCS是常用的操作之一，它可以通过命令行输入“UCS”然后选择“旋转UCS”选项来实现。在旋转UCS时，用户可以选择基于基准线、基于角度或基于两点的方式进行旋转。平移UCS和缩放UCS的方法类似，用户可以通过命令行输入“UCS”然后选择相应选项来完成操作。
应用UCS
UCS在CAD设计中有着广泛的应用。首先，UCS可以帮助用户更方便地进行绘图和标注。通过创建和调整UCS，用户可以将坐标系对准需要绘制的物体，从而简化绘图过程。其次，UCS还可以用于进行三维建模和渲染。在三维设计中，UCS可以帮助用户确定物体的位置、方向和尺寸，从而实现精确的三维建模和渲染效果。此外，UCS还可以用于进行CAD数据的导入和导出。通过将UCS与其他CAD软件的坐标系对应起来，可以实现CAD数据的无缝转换和共享。
在实际应用中，UCS还可以与其他CAD工具和功能结合使用，进一步提高设计效率和质量。例如，UCS可以与图层管理、尺寸标注和实体属性等功能配合使用，实现更精确和易于理解的设计结果。此外，UCS还可以与命令行输入、快捷键和脚本编程等工具结合使用，实现自动化和批量处理操作。
cad中ucs的用法
cad中ucs的用法
在CAD中，UCS代表用户坐标系（User Coordinate System）。用户坐标系是用来定义和控制CAD中对象的位置、旋转和缩放的工具。以下是UCS的一些常见用法：
1. 设置和切换UCS：可以通过命令行输入UCS命令或点击工具栏上的UCS图标来设置和切换UCS。UCS可以基于世界坐标系、对象、视图或其他自定义坐标系来定义。
2. 创建和编辑UCS：可以使用命令行输入UCS命令中的"New"选项来创建一个新的UCS，也可以通过编辑UCS命令来修改现有的UCS。可以设置UCS的位置、旋转角度和缩放比例等属性。
3. 使用UCS进行绘图：可以将UCS设置为绘图的参考坐标系，这样可以在指定的坐标系下绘制对象。可以通过命令行输入UCS命令中的"Origin"和"Rotate"选项来更改UCS的原点和旋转角度。
4. 使用UCS进行移动和旋转：可以将UCS设置为移动和旋转对象的参考坐标系，这样可以更方便地控制对象的位置和方向。可以使用命令行输入MOVE和ROTATE命令来在UCS下移动和旋转对象。
5. 使用UCS进行实体约束和操作：可以使用UCS来定义和应用实体的约束，例如水平约束、垂直约束和对称约束等。可以使用命令行输入CONSTRAINT命令来添加和编辑实体的约束。
总之，UCS是CAD中一个重要的工具，可以帮助用户精确控制对象的位置、旋转和缩放。通过使用UCS，用户可以更高效地进行绘图和编辑操作。
CAD中的坐标系和绘图单位解释
CAD中的坐标系和绘图单位解释
一、坐标系的概念和使用
在CAD软件中，坐标系是绘图的基础。它可以帮助我们准确定位和定位绘图元素，使绘图工作更加精确和方便。CAD软件通常采用笛卡尔坐标系，以平面上的两个轴线为基准，分别表示X轴和Y轴。通过这两个轴线的交汇处，就可以确定原点（0,0），也是绘图的起点。
坐标系主要包括绝对坐标系和相对坐标系。绝对坐标系是以原点为基准，通过指定X、Y坐标的值来确定一个点的位置。例如，“@5,10”表示一个相对于当前位置向右移动5个单位，向上移动10个单位的点。相对坐标系是以已经绘制的某个点为基准，通过指定移动的距离和方向来确定另一个点的位置。
在CAD软件中，我们常常需要切换坐标系以适应不同的设计需求。例如，在绘制平面图时，我们往往使用二维坐标系。而在绘制三维立体图形时，就需要切换到三维坐标系来表示X、Y和Z三个方向的坐标。
二、绘图单位的选择和设置
CAD软件中的绘图单位主要用于确定绘图元素的大小和比例。正确选择和设置绘图单位可以保证绘图的精确性和一致性。
在CAD软件中，常用的绘图单位包括毫米、厘米、米和英尺等。选择绘图单位的原则是根据设计需求和实际测量的精度来决定。例如，如果我们需要绘制一个大型建筑项目的平面图，单位选择米比较合适；而在绘制电子器件的原理图时，毫米或厘米单位更为常见。
设置绘图单位可以通过CAD软件的选项或设置菜单进行操作。一般来说，绘图单位的设置包括线性单位和角度单位。线性单位用于确定长度和宽度的单位，而角度单位用于确定旋转、倾斜等角度方面的单位。
除了绘图单位，CAD软件中还有显示单位的设置。显示单位用于确定绘图时在屏幕上显示的大小。它一般是绘图单位的一个倍数，例如，绘图单位为毫米，显示单位可以选择1：1，即绘图尺寸与显示尺寸一致；或选择2：1，即显示尺寸是绘图尺寸的两倍。
总结
CAD中的坐标系和绘图单位是设计和绘图过程中必不可少的要素。通过熟练掌握坐标系的使用和绘图单位的选择，我们可以更加精确和方便地进行绘图工作。在实际应用中，根据具体的设计需求和精度要求，正确选择和设置坐标系和绘图单位，可以提高设计效率和绘图质量。
AutoCAD2018命令大全加详解
AutoCAD2018命令大全加详解
.
第一章：AutoCAD2018基本工具的使用
1.CAD2018软件的安装及简介
2. CAD2018工作界面认识
3.新建，打开与保存文件（注意图形单位）新建：Ctrl+N ，图形单位：UN 保存：Ctrl+S , 打开：Ctrl+O , 退出命令：ESC
4.鼠标的使用
鼠标左键：选择，
鼠标中键：前滚放大，后滚缩小，按住不放开是平移画板，连续按两下中键可以显示全部图形
鼠标右键：在不同的位置与场景有不同的功能
5.直线命令详解
直线：L ，
确认：空格/ 回车/ 鼠标右键
6. 动态输入绘制角度线
动态输入尺寸：F12 ，输入方式：长度TAB 角度（角度不支持空格确认）
撤销：Ctrl+Z , 极轴追踪：F10
对象捕捉：F3 ，空格/回车可以重复上次命令
7.直线命令加强练习
要学会做辅助线，以及动态输入角度的光标位置
8.删除命令与选择技巧
删除：E / Delete ,
9.相对坐标绘制图形
输入方式：(X,Y) 或者@（X,Y）
10.极坐标绘制图形
输入方式：长度< 角度
注意角度是指所绘制的直线与水平向右边之间的夹角，逆时针是正角度，顺时针是负角度
11.正交及相对坐标绘图练习
正交：F8
12.直线绘图综合练习
13.构造线祥解
构造线：XL
14.构造线角度与偏移
15.修剪命令（重点）
修剪：TR
16.多段线命令
多段线：PL
.
17.多段线扩展命令（圆弧）
18.多段线练习及点命令
点：PO
定数等分：DIV
定距等分：ME
19.多段线之指定圆心(绘制特殊图形)
20.圆工具的使用
圆：C
21.圆工具练习
22.圆命令练习（from基点绘制方法）
激活绘图命令—from—指定基点--@X,Y (相对坐标)
23.圆弧绘制的几种方法
圆弧：A 圆弧是逆时针方向绘制的。
24.绘制圆弧的剩余方法（注意优弧与劣弧之分）
优弧是指大于180度的弧
cad中该怎么输入坐标点
cad中该怎么输入坐标点

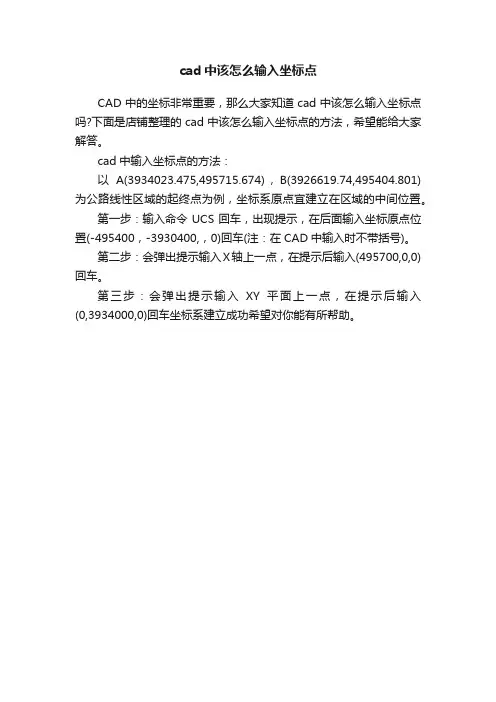

CAD中的坐标非常重要，那么大家知道cad中该怎么输入坐标点吗?下面是店铺整理的cad中该怎么输入坐标点的方法，希望能给大家解答。
cad中输入坐标点的方法：
以A(3934023.475,495715.674)，B(3926619.74,495404.801)为公路线性区域的起终点为例，坐标系原点宜建立在区域的中间位置。
第一步：输入命令UCS回车，出现提示，在后面输入坐标原点位置(-495400，-3930400,，0)回车(注：在CAD中输入时不带括号)。
第二步：会弹出提示输入X轴上一点，在提示后输入(495700,0,0)回车。
第三步：会弹出提示输入XY平面上一点，在提示后输入(0,3934000,0)回车坐标系建立成功希望对你能有所帮助。
cad中如何标注出xy坐标
cad中如何标注出xy坐标
XY坐标经常在CAD中要用到的，那么大家知道cad中如何标注出xy坐标吗?下面是店铺整理的cad中如何标注出xy坐标的方法，希望能给大家解答。
cad中标注出xy坐标的方法
首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单
然后点“自定义”会弹出下面的菜单
将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单
然后“与此按纽关联的宏(M)”下边输入以下代码:
1. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向与坐标系一致.
*^C^C_id;\$M=_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;
注意:将内容全部---即从*符号开始到; 符号结束
2. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向为水平方向(图纸方向便于阅读).
*^C^C_id;\$M=;;_ucs;w;_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^M
注意:将内容全部---即从*符号开始到^M符号结束@没有; 符号@
另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值
在用户坐标系中, 标注值为用户坐标值
b)若想将X,Y值颠倒标注(将X标为Y,将Y标为X),请将式中的0和1交换即可.
最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了
cad大地坐标系怎么转换
CAD大地坐标系的转换方法
在CAD（计算机辅助设计）领域中，大地坐标系的转换是一项非常重要的技术。大地坐标系是描述地球表面上点的位置的一种坐标系统，而CAD软件通常使用不同的坐标系统进行绘图和测量。因此，将CAD数据中的坐标从一种坐标系转换到另一种坐标系是非常关键的。在本文中，我们将介绍CAD大地坐标系的转换方法。
什么是大地坐标系？
大地坐标系是一种用来描述地球上点的位置的坐标系统。它由经度、纬度和高程组成。经度是指一个点相对于本初子午线的位置，而纬度是指一个点相对于地球赤道的位置。高程是指一个点相对于海平面的垂直距离。
大地坐标系的优势在于它能够提供精确且一致的地理位置。因此，它在地图制作、测量和定位领域中得到广泛应用。
大地坐标系的转换方法
1. 大地坐标系和平面坐标系的转换
在CAD中，平面坐标系通常用于绘图和测量。大地坐标系和平面坐标系的转换是一项重要的任务。
假设我们有一个CAD文件，其中包含了大量的平面坐标数据。要将这些数据转换为大地坐标系，我们需要知道自己的数据参考系统，也就是要确定使用的椭球体模型和投影方法。
常用的椭球体模型有WGS84、北京54等，而常见的投影方法有经纬度坐标投影（经纬度直接投影）、Transverse Mercator 投影等。
具体的转换方法是先选择合适的椭球体模型和投影方法，并根据相应的参数进行设置。然后，通过CAD软件的坐标转换功能，将平面坐标转换为大地坐标。
2. 大地坐标之间的转换
在CAD中，大地坐标系通常以经度、纬度和高程的形式表示。但有时我们也需要将大地坐标之间进行转换，比如将经纬度坐标转换为UTM（通用横轴墨卡托投影）坐标，或者将UTM坐标转换为经纬度坐标。
这种转换涉及到不同的数学模型和算法。在CAD软件中，通常提供了各种常用的大地坐标转换功能，以方便用户进行坐标的转换。 3. 实际案例
为了更好地理解大地坐标系的转换方法，我们以一个实际案例来阐述。
cad坐标转换施工坐标ucs怎么用
CAD坐标转换施工坐标UCS的使用方法
在施工过程中，CAD（Computer Aided Design，计算机辅助设计）是广泛应用的一种工具，它可以帮助工程师们进行建筑图纸的设计和绘制。在CAD中，我们常常需要将CAD坐标转换为施工坐标，以便在施工现场准确地定位和布置材料、设备和结构等。UCS（User Coordinate System，用户坐标系）是一种常用的坐标系统，本文将介绍如何使用CAD进行坐标转换，以及UCS的使用方法。
CAD坐标转换施工坐标
CAD软件中的坐标系统是基于数学坐标系的，它与实际施工场地的坐标系统有所不同。为了将CAD坐标转换为施工坐标，我们需要进行以下步骤：
步骤1：建立参考点
首先，在CAD软件中选择一个参考点，该参考点应该与实际施工场地的某个具体位置相对应。这个参考点可以是建筑物的一个角点、大型设备的中心点或是场地的中心点等。在选定参考点之后，我们需要确定该点在实际施工坐标系中的坐标。
步骤2：确定CAD与施工坐标系的转换关系
在CAD软件中，找到坐标转换工具，通常可以在工具栏或菜单中找到。选择该工具后，需要输入参考点在CAD坐标系中的坐标和在实际施工坐标系中的坐标，通过计算确定CAD与施工坐标系的转换关系。
步骤3：应用坐标转换关系
转换关系确定后，我们可以将CAD设计中的其他点的坐标通过应用该转换关系进行转换。选中需要转换的点，使用坐标转换工具，输入该点在CAD坐标系中的坐标，即可得到该点在实际施工坐标系中的坐标。
通过以上步骤，我们可以将CAD图纸中的点、线、面等要素的坐标准确地转换为施工坐标系中的坐标，为施工现场的布置和定位提供准确的基础。
UCS的使用方法
UCS是在CAD软件中定义的用户坐标系，它可以相对于CAD坐标系进行旋转、平移和缩放等操作，方便用户在CAD软件中进行精确定位和绘制。
建立UCS
在CAD软件中，建立UCS可以使用以下方法：
- 命令行：在CAD软件的命令行中输入UCS命令，然后按照提示设置UCS的位置和方向。 - 工具栏：在CAD软件的工具栏中找到UCS图标，点击该图标后，可以通过鼠标操作在CAD绘图区域中建立UCS。 - 菜单：在CAD软件的菜单栏中找到“视图”或“工具”等选项，可以找到UCS相关的设置菜单，通过选中相应的菜单项进行UCS的设置。
cad图纸坐标系转换大地坐标系
CAD图纸坐标系转换大地坐标系
引言
在CAD设计和绘图中，图纸坐标系是一个重要的概念。通过图纸坐标系，我们可以方便地对设计中的各个元素进行定位和测量。然而，在实际工程中，有时候需要将CAD图纸中的元素的位置转换到大地坐标系中，以便更好地与实际地理位置对应。本文将介绍CAD图纸坐标系和大地坐标系的概念，并介绍如何进行坐标系的转换。
1. CAD图纸坐标系
CAD图纸坐标系是在CAD软件中用来定位和测量图纸中元素位置的坐标系统。在绘图过程中，我们可以根据需要选择不同的坐标系来进行绘图。最常用的图纸坐标系是笛卡尔坐标系，也就是直角坐标系。在笛卡尔坐标系中，通过确定一个原点和两个正交轴，我们可以确定一个点的位置。
图纸坐标系以图纸原点为原点，以图纸水平方向和垂直方向为坐标轴。图纸坐标系的单位通常是毫米或英寸，取决于CAD软件的设置。
2. 大地坐标系
大地坐标系是用来确定地球上任意一点位置的坐标系统。大地坐标系将地球表面分成许多区域，每个区域都有自己的坐标系统。最常用的大地坐标系是经纬度系统，通过经度和纬度可以唯一地确定地球上的一个点。
在大地坐标系中，经度是指与本初子午线的夹角，可以在东经和西经之间取值。纬度是指与赤道的夹角，可以在北纬和南纬之间取值。经度和纬度的单位通常是度。
3. 坐标系转换
将CAD图纸坐标系转换到大地坐标系，需要两个步骤：图纸坐标系到地理坐标系的转换，和地理坐标系到大地坐标系的转换。
3.1 图纸坐标系到地理坐标系的转换
图纸坐标系到地理坐标系的转换，主要是指将图纸坐标系的坐标转换为地理坐标系的经纬度。这一转换需要知道图纸上两个已知点的图纸坐标和地理坐标。通过计算已知点在图纸上的比例因子，可以将图纸坐标系中其他点的坐标转换为地理坐标系的经纬度。 3.2 地理坐标系到大地坐标系的转换
地理坐标系到大地坐标系的转换，主要是指将地理坐标系的经纬度转换为大地坐标系的坐标。这一转换需要使用大地测量学的算法，例如地心经纬度和大地水准面等参数，并借助大地测量学中的数学模型完成转换。
浩辰CAD工具坐标工具的详解
浩辰CAD工具坐标工具的详解
摘要：
坐标就相当于地球仪中的经纬度，根据它可以确定图元的位置，但怎么才能最有效的绘制和改变它存在的样式呢？一般软件都无法达到自由修改和绘制的目的，而浩辰CAD软件不仅可以任意改变坐标的样式，还可以自定义坐标值和显示，以下就是我向大家介绍的浩辰坐标工具。
正文：
坐标就相当于地球仪中的经纬度，根据它可以确定图元的位置，但怎么才能最有效的绘制和改变它存在的样式呢？一般软件都无法达到自由修改和绘制的目的，而浩辰CAD软件不仅可以任意改变坐标的样式，还可以自定义坐标值和显示，以下就是我向大家介绍的浩辰坐标工具。
1、在浩辰软件菜单栏中，找到扩展工具——坐标工具——注坐标点，就可以启动坐标功能了 具体如图一所示。
图一
2、启动功能后，软件提示输入文字比例，该作用可控制坐标文字的大小，接着提示输入字体的高度，根据自己需要，我们选择合适的字体高度，接下来，我们在软件中点选一个确定位置，软件就会显示坐标样式，确定好标注的方向 即可完成简单的坐标绘制 具体如图二 图三所示。
图二
图三
3、对坐标样式的修改和其它设置，和上一步一样，但就在点选软件中一点时候，在命令行中，会出现改参数q,在里面既可以改变上下坐标的位置，也可以改变坐标的引出方式，例如标注线的拉伸，十字标记点等等 具体如图四 图五所示。
图四
图五
4、坐标标注精度和单位的选择，除了在软件模板中进行设置精度，在坐标绘中也可以随意改变精度的选择，也可以改变单位的大小，具体如图六所示。
图六
总之，浩辰cad的坐标标注相当丰富和实用，设计师可以根据自己的绘图习惯选择合适的样式，欢迎大家来使用！
