破碎机分类
碎石机的分类及工作原理详解
碎石机的分类及工作原理详解碎石机，也称破碎机，是一种用于将原材料破碎成所需尺寸的机械设备。
根据不同的应用需求和破碎原料的特性，碎石机可以分为多种不同类型。
常见的碎石机主要包括颚式碎石机、冲击式碎石机、圆锥式碎石机和滚筒式碎石机。
1.颚式碎石机：颚式碎石机是一种较常见的碎石机，适用于中小型破碎作业。
主要由固定颚板和可动颚板组成，通过颚板的运动来完成碎石过程。
工作时，原料进入碎石机的颚板之间的破碎腔，被夹紧后进行破碎，然后通过出料口排出。
2.冲击式碎石机：冲击式碎石机利用高速旋转的锤头和反击板之间的碰撞来破碎原料。
锤头在转子上旋转时，将原料从进料口投入到破碎腔内，并通过锤头的旋转和碰撞来进行破碎。
破碎后的物料通过出料口排出。
3.圆锥式碎石机：圆锥式碎石机使用圆锥体和固定的斜面来实现碎石作业。
原料从上方进入圆锥体的破碎腔，在圆锥体内受到挤压和剪切力的作用进行破碎。
较大的物料被夹在圆锥体和固定的斜面之间，破碎后的物料通过出料口排出。
4.滚筒式碎石机：滚筒式碎石机主要用于处理较硬的矿石和石灰石等物料。
它的工作原理是将物料放入滚筒内进行破碎，滚筒内装有一组大型滚筒，物料通过滚筒的旋转来进行破碎。
较大的物料被夹在滚筒和地板之间进行破碎，破碎后的物料从出料口排出。
总体来说，不同类型的碎石机工作原理有所不同，但都是通过给予原料力量来实现碎石作业。
通过适当调整碎石机的参数，如进料口的尺寸、排料口的尺寸和旋转速度等，可以控制破碎的粒度和产量。
碎石机广泛应用于采矿、建筑、公路施工和化工等行业。
锤式破碎机在破碎机设备中的优缺点
锤式破碎机在破碎机设备中的优缺点
首先分析下破碎机的分类情况：
破碎机的分类：
⑴、按破碎作业的粒度要求分为：粗碎破碎机、中碎破碎机、细碎破碎机。
⑵、按结构和工作原理分为：颚式破碎机、旋回破碎机、圆锥破碎机、锟式破碎机、锤式破碎机、反击式破碎机。
锤式破碎机的分类：
⑴、按回转轴数分为：单转子和双转子。
⑵、按转子的回转方向分：不可逆式和可逆式。
⑶、按锤头的排列方式分：单排式和多排式。
⑷、按锤头在转子上的连接方式：固定锤式和活动锤式。
锤式破碎机在整个破碎机设备中的优缺点
锤式破碎机的优点：
⑴、构造简单、尺寸紧凑、自重较小，单位产品的功率消耗小。
⑵、生产率高，破碎比大（单转子式的破碎比可达i=10～15）,产品的粒度小而均匀，呈立方体，过度破碎现象少。
⑶、工作连续可靠，维护修理方便。
易损零部件容易检修和拆换。
锤式破碎机的缺点：
⑴、主要工作部件，如：锤头、蓖条、衬板、转子、圆盘等磨损较快，尤其工作对象十分坚硬时，磨损更快。
⑵、破碎腔中落入不易破碎的金属块时，易发生事故。
⑶、含水量﹥12%的物料，或较多的粘土，出料篦条易堵塞使生产率下降，并增大能量损耗，以至加快了易损零部件的磨损。
文章出处：上海丁博重工机械转载请注明出处。
破碎机分类
破碎机分类
破碎机可以根据不同的工作原理、应用领域和处理物料的特点进行分类。
以下是常见的破碎机分类：
1. 锤式破碎机：通过高速旋转的锤头对物料进行打击破碎，适用于处理硬度较高的物料，如石灰石、石膏等。
2. 颚式破碎机：由两块颚板组成的破碎腔，通过颚板的相对运动将物料压碎，适用于处理较硬的物料，如矿石、石头等。
3. 冲击式破碎机：通过高速旋转的转子和反击板对物料进行高速冲击破碎，适用于处理中等硬度的物料，如建筑垃圾、河卵石等。
4. 圆锥破碎机：由圆锥形破碎腔和旋转圆锥形头部组成，通过圆锥头的旋转和摆动对物料进行破碎，适用于多种硬度的物料，如矿石、砂石等。
5. 辊式破碎机：由两个平行旋转的辊轮和一个调整间隙的调整机构组成，将物料压碎并产生较细的颗粒，适用于处理脆性物料，如煤炭、焦炭等。
此外，根据处理物料的特点，还可以将破碎机分为颚式破碎机、破碎锤式破碎机、圆锥破碎机、反击破碎机、滚筒式破碎机等。
根据使用的场合和特殊需求，还有一些特殊类型的破碎机，如搅碎机、刮筛破碎机等。
破碎机结构设计说明书本科生毕业设计论文
破碎机结构设计说明书本科生毕业设计论文第1章绪论1.1 破碎机分类及介绍和反击式破碎机的分类：1.1.1 破碎机的分类及介绍：(1)、按破碎作业的粒度要求分为：粗碎破碎机、中碎破碎机、细碎破碎机。
（2）、按结构和工作原理分为：颚式破碎机、旋回破碎机、圆锥破碎机、锟式破碎机、锤式破碎机、反击式破碎机。
颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。
其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。
它的破碎动作是间歇进行的。
这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。
到二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。
常用的颚式破碎机有双肘板的和单肘板的两种。
前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机。
另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。
但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。
有的颚式破碎机还直接采用液压传动来驱动动颚板，以完成物料的破碎动作。
这两类采用液压传动装置的颚式破碎机，常统称为液压颚式破碎机。
旋回破碎机是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。
装有破碎锥的主轴的上端支承在横粱中部的衬套内，其下端则置于轴套的偏心孔中。
轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。
到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。
旋回破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险；第二种是采用液压方式的液压旋回破碎机，其主轴座落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。

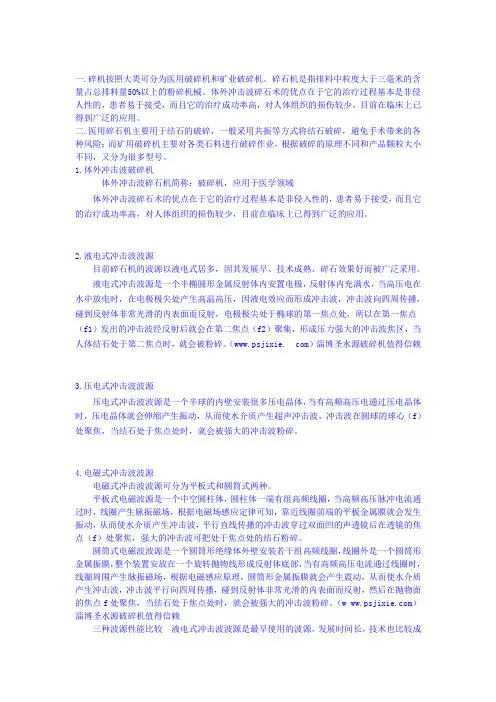

破碎机械的分类
一.碎机按照大类可分为医用破碎机和矿业破碎机。
碎石机是指排料中粒度大于三毫米的含量占总排料量50%以上的粉碎机械。
体外冲击波碎石术的优点在于它的治疗过程基本是非侵人性的，患者易于接受，而且它的治疗成功率高，对人体组织的损伤较少，目前在临床上已得到广泛的应用。
二.医用碎石机主要用于结石的破碎，一般采用共振等方式将结石破碎，避免手术带来的各种风险；而矿用破碎机主要对各类石料进行破碎作业，根据破碎的原理不同和产品颗粒大小不同，又分为很多型号。
1.体外冲击波破碎机体外冲击波碎石机简称：破碎机，应用于医学领域体外冲击波碎石术的优点在于它的治疗过程基本是非侵入性的，患者易于接受，而且它的治疗成功率高，对人体组织的损伤较少，目前在临床上已得到广泛的应用。
2.液电式冲击波波源目前碎石机的波源以液电式居多，因其发展早、技术成熟、碎石效果好而被广泛采用。
液电式冲击波源是一个半椭圆形金属反射体内安置电极，反射体内充满水，当高压电在水中放电时，在电极极尖处产生高温高压，因液电效应而形成冲击波，冲击波向四周传播，碰到反射体非常光滑的内表面而反射，电极极尖处于椭球的第一焦点处，所以在第一焦点（f1）发出的冲击波经反射后就会在第二焦点（f2）聚集，形成压力强大的冲击波焦区，当人体结石处于第二焦点时，就会被粉碎。
（www.psjixie. com）淄博圣水源破碎机值得信赖3.压电式冲击波波源压电式冲击波波源是一个半球的内壁安装很多压电晶体，当有高频高压电通过压电晶体时，压电晶体就会伸缩产生振动，从而使水介质产生超声冲击波，冲击波在圆球的球心（f）处聚焦，当结石处于焦点处时，就会被强大的冲击波粉碎。
4.电磁式冲击波波源电磁式冲击波波源可分为平板式和圆筒式两种。
平板式电磁波源是一个中空圆柱体，圆柱体一端有组高频线圈，当高频高压脉冲电流通过时，线圈产生脉振磁场，根据电磁场感应定律可知，靠近线圈前端的平板金属膜就会发生振动，从而使水介质产生冲击波，平行直线传播的冲击波穿过双面凹的声透镜后在透镜的焦点（f）处聚焦，强大的冲击波可把处于焦点处的结石粉碎。

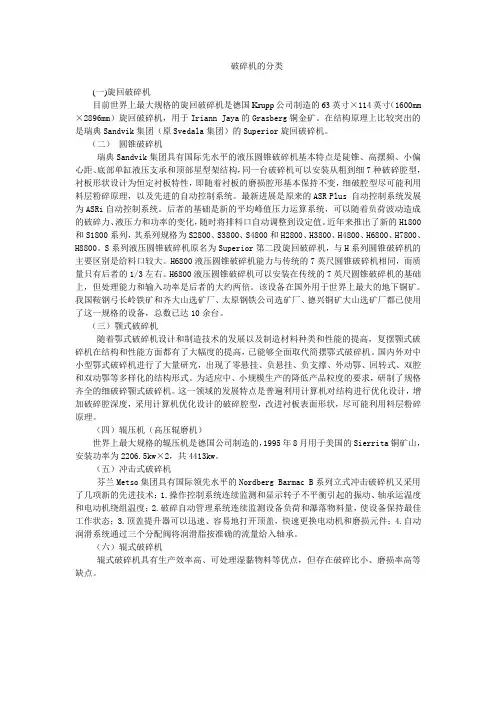

破碎机的分类
破碎机的分类(一)旋回破碎机目前世界上最大规格的旋回破碎机是德国Krupp公司制造的63英寸×114英寸（1600mm ×2896mm）旋回破碎机，用于Iriann Jaya的Grasberg铜金矿。
在结构原理上比较突出的是瑞典Sandvik集团（原Svedala集团）的Superior旋回破碎机。
（二）圆锥破碎机瑞典Sandvik集团具有国际先水平的液压圆锥破碎机基本特点是陡锥、高摆频、小偏心距、底部单缸液压支承和顶部星型架结构，同一台破碎机可以安装从粗到细7种破碎腔型，衬板形状设计为恒定衬板特性，即随着衬板的磨损腔形基本保持不变，细破腔型尽可能利用料层粉碎原理，以及先进的自动控制系统。
最新进展是原来的ASR Plus 自动控制系统发展为ASRi自动控制系统。
后者的基础是新的平均峰值压力运算系统，可以随着负荷波动造成的破碎力、液压力和功率的变化，随时将排料口自动调整到设定值。
近年来推出了新的H1800和S1800系列，其系列规格为S2800、S3800、S4800和H2800、H3800、H4800、H6800、H7800、H8800。
S系列液压圆锥破碎机原名为Superior第二段旋回破碎机，与H系列圆锥破碎机的主要区别是给料口较大。
H6800液压圆锥破碎机能力与传统的7英尺圆锥破碎机相同，而质量只有后者的1/3左右。
H6800液压圆锥破碎机可以安装在传统的7英尺圆锥破碎机的基础上，但处理能力和输入功率是后者的大约两倍。
该设备在国外用于世界上最大的地下铜矿。
我国鞍钢弓长岭铁矿和齐大山选矿厂、太原钢铁公司选矿厂、德兴铜矿大山选矿厂都已使用了这一规格的设备，总数已达10余台。
（三）颚式破碎机随着鄂式破碎机设计和制造技术的发展以及制造材料种类和性能的提高，复摆颚式破碎机在结构和性能方面都有了大幅度的提高，已能够全面取代简摆鄂式破碎机。
国内外对中小型鄂式破碎机进行了大量研究，出现了零悬挂、负悬挂、负支撑、外动鄂、回转式、双腔和双动鄂等多样化的结构形式。
混凝土破碎机规格型号
混凝土破碎机规格型号一、引言混凝土破碎机是用于破碎混凝土、建筑垃圾、石灰石等硬质材料的机器，广泛应用于建筑、道路、桥梁、水利等领域。
本文将提供一份全面的混凝土破碎机规格型号，以便用户选择适合自己需求的设备。
二、破碎机分类1. 按照破碎原理分类（1）压力式破碎机（2）冲击式破碎机（3）剪切式破碎机（4）复合式破碎机2. 按照使用场合分类（1）移动式破碎机（2）固定式破碎机三、破碎机选型参数1. 破碎机型号：根据用户需求选择合适的型号。
2. 破碎机口径：破碎机口径越大，处理能力越强。
3. 破碎机排料口宽度：排料口宽度越大，排料速度越快。
4. 破碎机最大进料粒度：破碎机最大进料粒度越大，处理能力越强。
5. 破碎机排料粒度：破碎机排料粒度越小，处理精度越高。
6. 破碎机生产能力：破碎机生产能力越大，处理效率越高。
四、混凝土破碎机型号1. 移动式破碎机（1）移动式压力式破碎机型号：YPS150破碎机口径：1500mm破碎机排料口宽度：1100mm破碎机最大进料粒度：1200mm破碎机排料粒度：0-200mm破碎机生产能力：150t/h（2）移动式冲击式破碎机型号：YPS200破碎机口径：2000mm破碎机排料口宽度：1200mm破碎机最大进料粒度：1500mm破碎机排料粒度：0-250mm破碎机生产能力：200t/h2. 固定式破碎机（1）固定式压力式破碎机型号：FPS300破碎机口径：3000mm破碎机排料口宽度：1500mm破碎机最大进料粒度：2000mm破碎机排料粒度：0-300mm破碎机生产能力：300t/h（2）固定式冲击式破碎机型号：FPS400破碎机口径：4000mm破碎机排料口宽度：1800mm破碎机最大进料粒度：2500mm破碎机排料粒度：0-350mm破碎机生产能力：400t/h五、总结本文提供了一份全面的混凝土破碎机规格型号，用户可以根据自己的需求选择适合的设备。
在选择破碎机时，需要关注破碎机型号、口径、排料口宽度、进料粒度、排料粒度、生产能力等参数。
矿山机械的特点
1.由于矿井空间有限，要求矿山机械的结构紧凑，体积小，因而轴承和齿轮承受的压力和负荷较大；2. 矿山机械多属重负荷、中速或低速传动，大都要求频繁起动，并经常承受冲击负荷；3. 矿山环境恶劣、潮湿、有岩尘、煤尘及瓦斯，有的矿山还有含硫的有害气体，因此许多矿山机械都要遇到防火、防爆、防腐蚀问题。
4. 矿山机械要能便于经常移动，工作条件多变，负荷变化大；5. 由于矿井空间狭小，机器的维修较地面困难，因此要求矿山机械要耐用，要便于维修。
6. 露天矿山机械要能经受风吹、日晒、雨淋以及夏热冬冷等气候变化。
破碎机的分类：(1)弹簧式圆锥破碎机：弹簧式圆锥破碎机是中细碎设备。
经反复实践证明,反击破的成品粒型综合性能远远优于同等功能的圆锥破碎机和锤式破碎机，是根据高速公路用石料要求的必备设备。
采用无键连接，使设备整体强度高，使用方便，维修率低，可调整成品规格大小。
效率高，安全性能好，我公司弹簧式圆锥破碎机使用耐磨件强度高，设备一次性投资，效益高。
和圆锥破碎机相比，弹簧式圆锥破碎机投资少，成品片石少，生产成本低；与锤式破碎机相比，耐磨件使用时间长，生产效率高，后期投资小。
(2)圆锥式制砂机：冲击式破碎机是我公司机械研究所汲取国外先进技术研发成功的一种高能低耗破碎设备。
它采用"石打石"破碎原理，使物料自行互相撞击破碎，成品粒型好，减少了机器设备的磨损，提高了成品的产量，完全符合国家建筑砂石标准。
广泛应用于高速公路，建筑混凝土搅拌等领域。
关键耐磨件采用高烙高铁的耐磨材料，使用周期长。
在国内多个省份可以提供设备使用生产线现场供用户参观考察。
完善的设备售后团队为客户提供系统的保障，零配件供应简单，方便。
(3)颚式破碎机：颚式破碎机是目前使用最广泛的破碎机，具有破碎比大、成品粒度均匀、运行成本低，结构简单、维修方便等优点，分粗破和细破两种，破碎抗压强度为350兆帕以下的物料，我公司生产的破碎行程长，利于物料粉碎，比较同类产品，产量更大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
减少投资成本，常见砂石破碎设备看这里
随着国内开始大规模的基建，各投资用户开始将目光放在砂石生产这个巨大的市场，然而破碎厂家千千万，生产的设备型号也多种多样，该选择什么样的设备让各初入砂石领域的投资者困扰不已。
这里就通过介绍我们公司生产的几种设备特点，来简单为大家介绍一下如何正确选择设备。
颚破——初级破碎设备
颚式破碎机是市面上出现比较早的破碎设备，经过技术的不断改进，也是使用比较普遍的破碎设备。
由于其主要用于对各种矿石及大块物料的粗碎和中碎工作，所以常常作为初级破碎设备搭配其他类型破碎机一起使用。
应用物料广泛：花岗岩、河卵石、石英石，石灰石等
圆锥破——二级破碎设备
圆锥式破碎机主要用于高硬和中硬物料的中碎和细碎工作中，一共有单缸圆锥破、多缸圆锥破、全液压圆锥破、西蒙斯圆锥破以及弹簧圆锥破5个系列。
常见应用物料：铁矿石、铜矿石、花岗岩、石英石等
反击破——二级破碎设备
同为二级破碎设备，反击式破碎机属于击打式破碎机，相较于圆锥破，它适用于中等硬度脆性物料，但破碎后的产品粒型更好。
常见应用物料：花岗岩、石灰石、混凝土等
重锤破——一次破碎成型
和反击破一样，重锤式破碎机同属于击打式破碎机，也适用于中等硬度及脆性物料。
但重锤式破碎机破碎石料可一次成型，无需二级破碎。
常见应用物料：石灰石、煤矸石、方解石等（玻璃）
制砂机——二级破碎机
制砂机又叫整形机，由此可见其区别于其他二级破碎机的地方就是出料粒型好。
除此之外，制砂机还适用于软、中、硬各类物料的中碎和细碎，生产建筑用砂和筑路用砂最为合适。
常见应用物料：铁矿石、石英石、混凝土骨料等
以上主要是针对各类破碎设备的突出特点进行分析对比，以此投资者可以根据自己要生产的物料以及自己对出料粒型的要求，来粗略分辨哪种破碎设备更适合投资。
常见生产配置：
高硬物料：振动给料机+颚破+圆锥破+振动筛
粒型要求：振动给料机+颚破+制砂机+振动筛+洗砂机
预算较小：振动给料机+颚破+颚破+振动筛
确定好要投资的设备类型后，要考虑的就是设备的型号了。
进出料的粒度和产量大小等要求不同，设备型号大小自然也要相匹配。
河南红星机器可根据客户要求定制生产合适的设备，提供更高效的组合配置，满足客户需求的同时，尽可能利益最大化。
欢迎在线咨询，获得专属于您的投资方案。
