电阻、电位器和可变变阻器

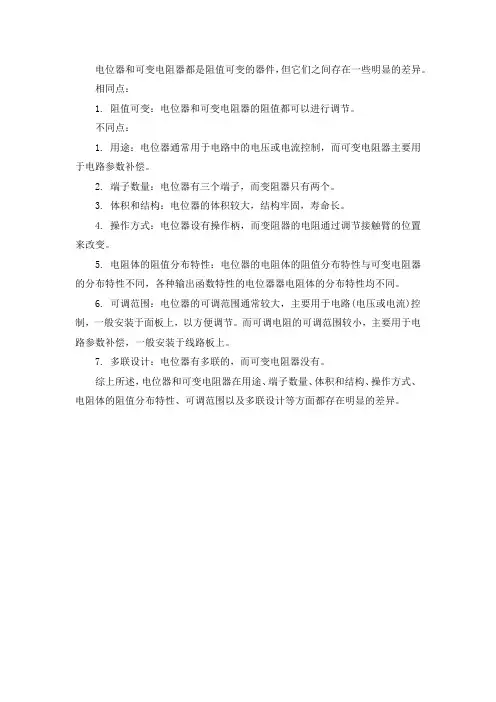

电位器与可变电阻器的异同
电位器和可变电阻器都是阻值可变的器件，但它们之间存在一些明显的差异。
相同点：
1. 阻值可变：电位器和可变电阻器的阻值都可以进行调节。
不同点：
1. 用途：电位器通常用于电路中的电压或电流控制，而可变电阻器主要用于电路参数补偿。
2. 端子数量：电位器有三个端子，而变阻器只有两个。
3. 体积和结构：电位器的体积较大，结构牢固，寿命长。
4. 操作方式：电位器设有操作柄，而变阻器的电阻通过调节接触臂的位置来改变。
5. 电阻体的阻值分布特性：电位器的电阻体的阻值分布特性与可变电阻器的分布特性不同，各种输出函数特性的电位器器电阻体的分布特性均不同。
6. 可调范围：电位器的可调范围通常较大，主要用于电路(电压或电流)控制，一般安装于面板上，以方便调节。
而可调电阻的可调范围较小，主要用于电路参数补偿，一般安装于线路板上。
7. 多联设计：电位器有多联的，而可变电阻器没有。
综上所述，电位器和可变电阻器在用途、端子数量、体积和结构、操作方式、电阻体的阻值分布特性、可调范围以及多联设计等方面都存在明显的差异。
电阻知识(详)
电阻（电阻器）1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻，该元件称为电阻器，简称电阻。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关。
电阻的是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能；当电流经过电阻时会在两端形成不同的电压。
在电路正常工作过程中，电流的大小恒定不变；但是电压的大小在不同的电路（节点）处会发生改变，其中的原因就电阻的阻抗导致阻流降压；接地或与直流电源负极相连接的导线（节点）电压值都是0 单位：欧姆（Ω，KΩ，MΩ）1M欧=103 K欧=106欧功能：阻碍电流通过，降低电压（阻流降压）。
电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。
根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。
常见的特种电阻种类：光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏（把外界物理变化变为电信号变化）重要参数：电阻值，电阻功率，电阻种类；(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类：封装类型（了解）碳膜电阻:是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。
此电阻器是在高温真空中分离出有机化合物－－碳，紧密附着於瓷棒表面的碳膜为电阻体，再加以适当的接头后切薄而成，并在其表面涂上环氧树脂密封保护优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。
绕线电阻、无感性电阻：将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料，保护而成。
其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。
无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点。
物理各种变阻器
物理各种变阻器
变阻器是一种具有可变电阻功能的电子元件。
常见的变阻器有如下几种：
1. 电位器：一种用来控制电流的调节器，是一种常见的变阻器，常用于电子设备中。
2. 变压器：根据需要可以调节输出电压的变压器，是一种常用的变阻器，广泛应用于电子电路中。
3. 光敏电阻：能够感受到光线的变阻器，是一种能够将光线转化成电阻信号的元件，常用于自动光控电路中。
4. 热敏电阻：能够感受到温度变化的变阻器，是一种能够将温度转化成电阻信号的元件，常用于温度测量和控制电路中。
5. NTC（Negative Temperature Coefficient）热敏电阻：随温度升高，电阻值下降的热敏电阻，常用于保护电路中。
6. PTC（Positive Temperature Coefficient）热敏电阻：随温度升高，电阻值上升的热敏电阻，常用于保护电路中。
除此以外，还有多种不同类型的变阻器，例如压电电阻、电子变阻器、压敏电阻等，都可以实现不同的应用功能。
九年级《电阻和变阻器》教案、教学设计
（一）导入新课
在导入新课阶段，我将采用以下方式激发学生的兴趣和好奇心：
1.以生活实例引入：向学生展示一个简单的电路，通过改变电路中的电阻，观察小灯泡的亮度变化。引导学生思考，为什么电阻会影响灯泡的亮度？
2.提出问题：请学生思考，为什么我们在使用电器时，有时需要调节电流和电压？这与电阻有什么关系？
3.讲解变阻器：介绍变阻器的原理、类型（如滑动变阻器、旋转式变阻器等）以及连接方法。
4.案例分析：结合实际电路图，讲解变阻器在实际应用中的作用和重要性。
（三）学生小组讨论
在小组讨论阶段，我将安排以下活动：
1.分组讨论：让学生分成小组，讨论以下问题：
a.电阻的大小与哪些因素有关？
b.变阻器是如何改变电路中的电阻值的？
-完成课本第三章第2节后的练习题，包括填空题、选择题和计算题，以检验对电阻概念、单位和计算公式的掌握。
-利用欧姆定律，解决实际问题，如计算给定电压和电流下的电阻值。
Hale Waihona Puke 2.实践操作拓展：-设计一个简单的电路，使用滑动变阻器调节灯泡的亮度，并记录不同电阻值下的电流和电压数据。
-观察家中电器（如电风扇、电视等）的电路图，分析其中可能使用的变阻器，并说明其作用。
三、教学重难点和教学设想
（一）教学重难点
1.重点：理解电阻的概念、单位、计算公式及影响因素；掌握变阻器的原理、类型和连接方法。
2.难点：运用欧姆定律解决实际问题；设计电路，实现对电阻值的调节。
（二）教学设想
为了让学生更好地掌握本章节的重难点，我设想以下教学策略：
1.创设情境，激发兴趣：
-通过展示日常生活中的电阻现象，如电热水器加热时电流变化等，引导学生关注电阻在生活中的应用。

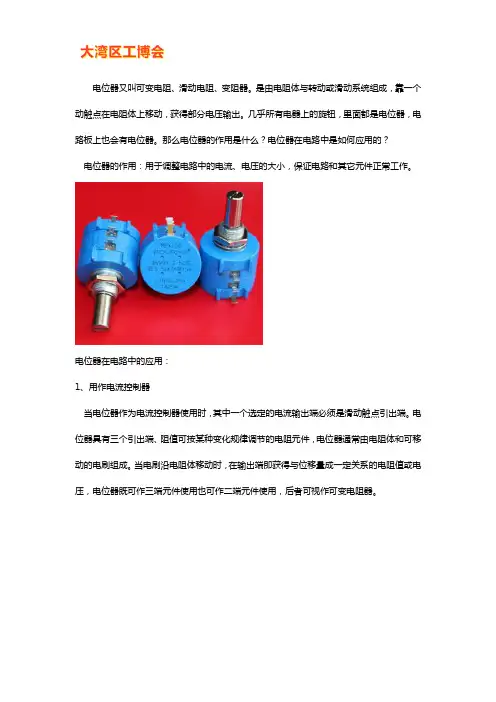

电位器的作用是什么
电位器又叫可变电阻、滑动电阻、变阻器。
是由电阻体与转动或滑动系统组成，靠一个动触点在电阻体上移动，获得部分电压输出。
几乎所有电器上的旋钮，里面都是电位器，电路板上也会有电位器。
那么电位器的作用是什么？电位器在电路中是如何应用的？电位器的作用：用于调整电路中的电流、电压的大小，保证电路和其它元件正常工作。
电位器在电路中的应用：1、用作电流控制器当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。
电位器具有三个引出端、阻值可按某种变化规律调节的电阻元件，电位器通常由电阻体和可移动的电刷组成。
当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压，电位器既可作三端元件使用也可作二端元件使用，后者可视作可变电阻器。
2、用作变阻器电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值，一般用在音箱音量开关和激光头功率大小调节。
3、用作分压器电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。
此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压，这是电位是一个四端元件。
扩展资料：双联电位器作用：作用一：可以同时分别调节两个声道的音量。
作用二：获得与输入电压（外加电压）成一定关系的输出电压。
线性电位器作用1.精密电位器：用作小电压下精密调节（精密设备操作面板）2.测角位移电位器、直线式位移电位器（陀螺仪、音响系统控制部分）贴片滑动可调电位器作用：1、贴片滑动可调电位器是一个连续可调的电阻器，当调节其的转柄或滑柄时，动触点会在电阻体上滑动。
这时在贴片滑动可调电位器的输出端可已获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。
这个电压就是贴片滑动可调电位器在其过程中起到的分压作用。
2、用作变阻器时，贴片滑动可调电位器接成两端器件时，电位器的行程范围内可可获得一个平滑连续变化的电阻值，此时贴片滑动可调电位器起到了变阻器的作用。

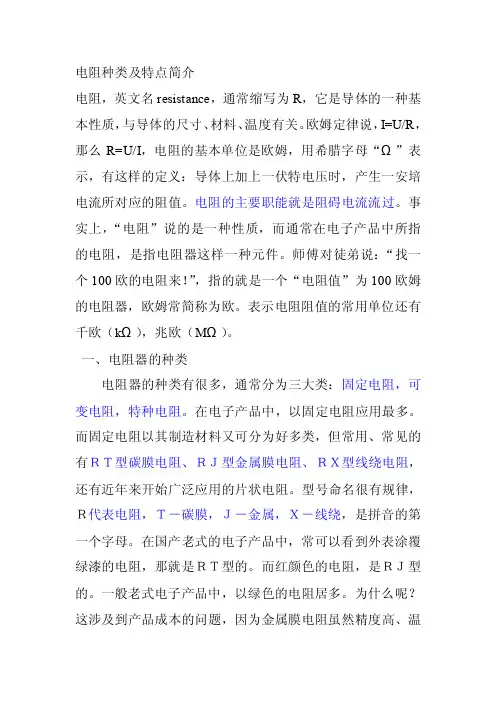

电阻、电容、电位器分类
电阻种类及特点简介电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。
一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。
而红颜色的电阻，是ＲＪ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。
可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。
所以在弯脚的时候，要特别注意。
在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。
人教版初中物理九年级第十六章电压电阻第四节变阻器教案
教案：人教版初中物理九年级第十六章电压电阻第四节变阻器一、教学内容本节课的教学内容主要包括变阻器的原理、结构、种类及其在电路中的应用。
教材的章节为人教版初中物理九年级第十六章电压电阻第四节，具体内容包括：1. 变阻器的原理：通过改变接入电路的电阻线的长度，从而改变电阻的大小。
2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。
3. 变阻器的种类：线性变阻器、非线性变阻器。
4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。
二、教学目标1. 了解变阻器的原理、结构、种类及在电路中的应用。
2. 学会使用变阻器进行电路的调节和控制。
3. 培养学生的动手操作能力和观察能力，提高学生的实验技能。
三、教学难点与重点1. 难点：变阻器的原理及其在电路中的应用。
2. 重点：变阻器的结构、种类及其特点。
四、教具与学具准备1. 教具：变阻器、电路图、电源、导线、灯泡等。
2. 学具：学生实验套件、实验记录表等。
五、教学过程1. 实践情景引入：展示一个使用变阻器的电路，让学生观察并描述其作用。
2. 讲解变阻器的原理：通过PPT或黑板，讲解变阻器的工作原理。
3. 展示变阻器的结构：展示不同种类的变阻器，让学生了解其结构特点。
4. 实验操作：引导学生进行实验，使用变阻器调节电路中的电流、电压，观察实验现象。
6. 练习与巩固：布置随堂练习题，让学生巩固所学知识。
六、板书设计1. 变阻器的原理：改变电阻线的长度，改变电阻的大小。
2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。
3. 变阻器的种类：线性变阻器、非线性变阻器。
4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。
七、作业设计1. 请描述变阻器的工作原理。
2. 请列举两种常见的变阻器，并说明其特点。
3. 请画出一个使用变阻器的电路图，并说明其作用。
答案：1. 变阻器的工作原理是通过改变电阻线的长度，从而改变电阻的大小。
2. 常见的变阻器有滑动变阻器和电阻箱。
可变电阻器的接法
可变电阻器的接法
可变电阻器是一种常见的电子元件，用于调整电路中的电阻值。
根据电路的需求，可变电阻器可以采用不同的接法。
其中，最常见的接法有三种：
1. 电位器接法：将可变电阻器的两端接入电路，中间引出一个可调的电位点。
通过调整电位点的位置，可以改变电路中的电阻值。
2. 变阻器接法：将可变电阻器的两端接入电路，中间不接任何引线。
这种接法通常用于调整电路中的电流值和电压值。
3. 分压器接法：将可变电阻器的两端分别接入电路的高、低压端，中间引出一个电位点。
这种接法可以将电路的电压分成两个不同的部分，通过调整电位点的位置，可以改变分压比例。
需要注意的是，可变电阻器的接法应该根据电路的需求来选择，避免引起电路故障或失效。
同时，在实际使用中，应该注意可变电阻器的额定容量和工作环境，避免超过其容量或在恶劣环境下使用导致损坏。
- 1 -。
电子元器件讲解大全
❖ 应用：电源滤波，低频耦合，去耦，旁路等
铝电解电容
铝电解电容有正、负极 之分（外壳为负端，另一 接头为正端）。一般，电 容器外壳上都标有“＋”、 “－”记号，如无标记则 引线长的为“＋”端，引 线短的为“－”端，
钽电容
符号：（CA）
电容量：0.1--1000μ
额定电压：6.3--125V
主要特点：损耗、漏电小 于铝电解电容
色环表示法：用不同颜色的色环在电阻表面上 标志出电阻主要参数的方法。
标称值是指电阻表面所标识的阻值。其表示方法有直 标法、文字符号法、色标法。 1）直标法；直接用阿拉伯数字和单位符号标出。 一般用于功率较大的电阻器。如：RJ1W 2.7KΩ±5%
5.1KΩ±5%
2) 文字符号法：将文字、符号有规律的组合起来表 示出电阻器的阻值和误差。
热敏电阻
❖ 热敏电阻是开发早、种 类多、发展较成熟的敏 感元器件．热敏电阻由 半导体陶瓷材料组成。
❖ 其阻值随温度变化的曲 线呈非线性。
电阻的作用
上边原理图中的R1 电阻主要作用是缓冲， 防止输入电压（0～0.7V）过高把晶体三极管 击穿烧毁。 ❖ R2 电阻主要作用是做负载使用。 ❖ R3 电阻主要作用是作保护使用，防止电源电 压升高而烧毁电阻R2
用途：收音机音量调节，电视机亮度和对比度调节 在实际电路中，电位器的连接有变阻式和分压式。
电位器除了与电阻器一样有标称值(E6系列）、 额定功率和误差外，还有阻值的变化规律。所 谓变化规律是指轴的旋转角度与电阻值变化关 系的规律。
图1-1 电位器阻值随转角变化曲线
❖ ①直线型电位器（X）：阻值随转轴角度均匀变化的。适用 于电阻值均匀调节的电路；如分压器、偏流调节电路，示波 器的聚焦电位器、万用表调零电位器，其线性精度为+2％、 +l％、+0.3％、+0.05％。 ②指数型电位器（Z）：阻值开始时变化小，以后变化逐渐 加快，近似指数规律。适用于音量控制电路。如收音机、电 视机音量调节，其特点是，先细调后粗调。
九年级物理电阻和变阻器
LED日间行车灯
LED日间行车灯采用恒流驱动技 术，通过改变电流来调节LED的 亮度。这种设计使得日间行车灯 在不同光线条件下都能保持恒定
的亮度。
其他创意应用展示
01
智能窗帘
通过改变电机驱动电路中的电阻值，智能窗帘可以实现自动开合和透光
度的调节。用户可以通过手机APP或语音控制窗帘的开合程度和透光率。
根据实验数据，分析串并联电路中电压和电流的关系。
数据分析：通过比较串联和并联电路中电压和电流的实 验数据，可以验证欧姆定律和基尔霍夫定律的正确性， 并深入了解电路中的电压和电流分布规律。
数据处理技巧和误差分析方法
数据处理技巧
在处理实验数据时，可以采用列表法、图像法等方法进行数据整理和表 示。
对于非线性关系的数据，可以尝试进行拟合处理，得到更准确的数学表 达式。
05 安全使用注意事项及维护 保养建议
安全使用规范宣传普及重要性
01
02
03
提高安全意识
通过宣传和教育，使学生 充分认识到安全使用电阻 和变阻器的重要性，增强 安全防范意识。
掌握安全操作规程
确保学生熟练掌握电阻和 变阻器的安全操作规程， 避免因操作不当引发安全 事故。
普及安全知识
广泛传播电阻和变阻器的 安全使用知识，帮助学生 了解潜在的安全隐患和应 对措施。
03 实验操作与数据分析方法
测量小灯泡伏安特性曲线实验
01
实验目的：通过测量小灯泡在不同电压下的电流值，绘制 出伏安特性曲线，了解电阻随电压变化的关系。
02
实验步骤
03
按照电路图连接实验器材，包括电源、滑动变阻器、电流 表、电压表和小灯泡。
04
逐渐增加电源电压，记录不同电压下的电流值。
