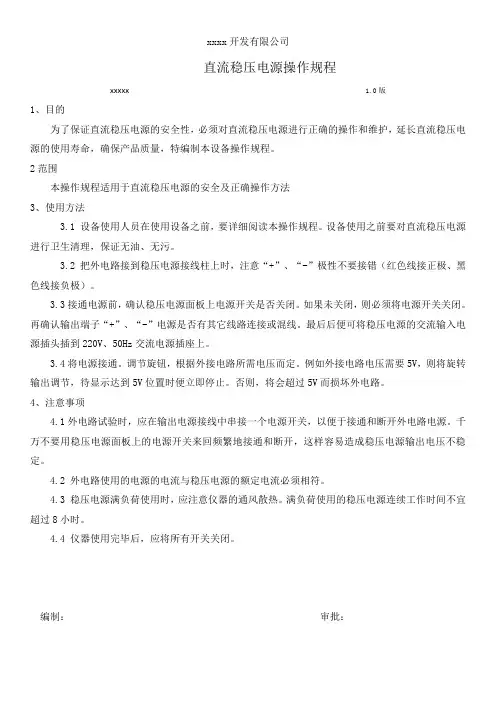

直流稳压开关电源操作规程
直流稳压电源操作规程
xxxx开发有限公司
直流稳压电源操作规程
xxxxx 1.0版
1、目的
为了保证直流稳压电源的安全性，必须对直流稳压电源进行正确的操作和维护，延长直流稳压电源的使用寿命，确保产品质量，特编制本设备操作规程。
2范围
本操作规程适用于直流稳压电源的安全及正确操作方法
3、使用方法
3.1 设备使用人员在使用设备之前，要详细阅读本操作规程。
设备使用之前要对直流稳压电源进行卫生清理，保证无油、无污。
3.2 把外电路接到稳压电源接线柱上时，注意“+”、“-”极性不要接错（红色线接正极、黑色线接负极）。
3.3接通电源前，确认稳压电源面板上电源开关是否关闭。
如果未关闭，则必须将电源开关关闭。
再确认输出端子“+”、“-”电源是否有其它线路连接或混线。
最后后便可将稳压电源的交流输入电源插头插到220V、50Hz交流电源插座上。
3.4将电源接通。
调节旋钮，根据外接电路所需电压而定。
例如外接电路电压需要5V，则将旋转输出调节，待显示达到5V位置时便立即停止。
否则，将会超过5V而损坏外电路。
4、注意事项
4.1外电路试验时，应在输出电源接线中串接一个电源开关，以便于接通和断开外电路电源。
千万不要用稳压电源面板上的电源开关来回频繁地接通和断开，这样容易造成稳压电源输出电压不稳定。
4.2 外电路使用的电源的电流与稳压电源的额定电流必须相符。
4.3 稳压电源满负荷使用时，应注意仪器的通风散热。
满负荷使用的稳压电源连续工作时间不宜超过8小时。
4.4 仪器使用完毕后，应将所有开关关闭。
编制：审批：。
深圳市科奥信电源技术 KOX220S48(20) 高频开关直流变换器 说明书
KOX220S48(20)高频开关直流变换器使用说明书深圳市科奥信电源技术有限公司目录1、概述 12、主要特点 13、工作原理 14、主要技术参数 25、前面板说明 36、后面板说明37、操作规程及一般维护 48、注意事项 6一、 概述KOX220S48(20)高频开关电源是专为各种通信电子设备等设计的高品质二次电源。
它采用国际最先进的电流模式PWM 技术和最稳定可靠的电路拓扑结构。
整机具有效率高、抗干扰能力强、输入电压范围宽、稳压精度高、保护功能完善的特点。
主要技术指标远高于部颁标准。
出厂前所有电源均经过严格检测并老化72小时，确保了该产品的可靠性。
模块采用立式机箱结构。
可多台并机组成N+1电源系统。
二、 主要特点电网适应能力强 90—160Vdc 稳压精度高 0.5% 输出杂音纹波小 0.5mV 保护功能强 输入保险管熔断保护输入高压保护 输入低压保护输出功率限制保护 输出过流、短路保护输出过压保护温度过高保护效率高 ≥86%三、工作原理电源模块工作原理方框图DC OUTPUT四、主要技术参数测试项目测量条件MIN TYP MAX 单位输入电压范围输出53.5V/20A 200 220 360 Vdc 输入电流输入220Vdc,输出53.5V/20A 8 Adc 开机浪涌输入220Vdc，输出53.5V/20A 15 Adc 输出电压范围输入220Vdc，连续可调40 53.5 58 Vdc 输出电流输入220Vdc，输出53.5V 15 Adc 输出限流点输入220Vdc 20.0 21.0 22.0 Adc 负载调整率输入220 Vdc,输出5%～100%满载0.3 %电网调整率输入200～360 Vdc输出53.5V/20A0.1 %电话衡重杂音输入220 Vdc, 输出满载300～3400HZ2 mV蜂一峰值杂音输入220 Vdc, 输出满载0～20MHZ200 mV宽频杂音输入220 Vdc, 输出满载3.4～150KHZ0.15～30MHZ5020mVmV离散杂音输入220 Vdc, 输出满载3.4～150KHZ150～200KHZ200～500 KHZ0.5～30MHZ5321mVmVmVmV效率输入220 Vdc, 输出满载86 %动态响应20%～100%阶跃负载200～360 Vdc阶跃电网100100usus 过压保护, 关断输出358 360 362 Vdc输入过压保护电网正常, 人工恢复输出348 350 352 Vdc过压保护, 关断输出58.0 58.1 58.2 Vdc 输出过压保护人工恢复输出 Vdc 工作温度40℃以上为50%满载-10 +45 ℃存储温度-40 +85 ℃MTBF 100,000 小时重量 8.0 Kg 外形尺寸宽×高×深118×250×368 mm五、前面板说明图1：前面板图前面板符号意义说明：1. 运行绿灯亮，表示整机工作。

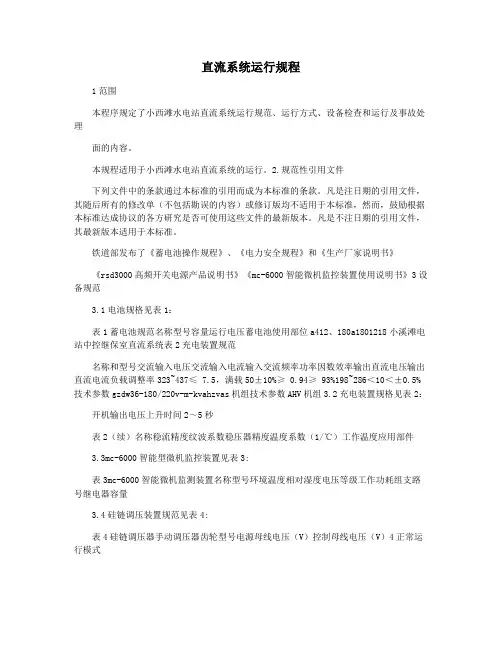

直流系统运行规程
直流系统运行规程1范围本程序规定了小西滩水电站直流系统运行规范、运行方式、设备检查和运行及事故处理面的内容。
本规程适用于小西滩水电站直流系统的运行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
铁道部发布了《蓄电池操作规程》、《电力安全规程》和《生产厂家说明书》《rsd3000高频开关电源产品说明书》《mc-6000智能微机监控装置使用说明书》3设备规范3.1电池规格见表1：表1蓄电池规范名称型号容量运行电压蓄电池使用部位a412、180a1801218小溪滩电站中控继保室直流系统表2充电装置规范名称和型号交流输入电压交流输入电流输入交流频率功率因数效率输出直流电压输出直流电流负载调整率323~437≤ 7.5，满载50±10%≥ 0.94≥ 93%198~286＜10＜±0.5%技术参数gzdw36-180/220v-m-kvahzvas机组技术参数AHV机组3.2充电装置规格见表2：开机输出电压上升时间2～5秒表2（续）名称稳流精度纹波系数稳压器精度温度系数（1/℃）工作温度应用部件3.3mc-6000智能型微机监控装置见表3:表3mc-6000智能微机监测装置名称型号环境温度相对湿度电压等级工作功耗组支路号继电器容量3.4硅链调压装置规范见表4:表4硅链调压器手动调压器齿轮型号电源母线电压（V）控制母线电压（V）4正常运行模式4.1小溪滩直流系统由一套标准电力操作电源直流系统gzdw36-180/220v-m-k组成，设有充电装置和蓄电池组。
4.2小西滩水电站直流系统采用非分段运行方式，分为合闸小母线和控制小母线。
工作母线电压为220V，合闸母线电压应保持在250V。

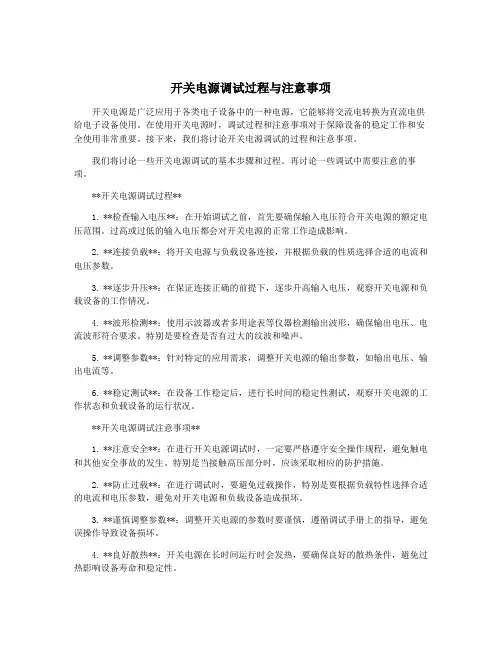

开关电源调试过程与注意事项
开关电源调试过程与注意事项开关电源是广泛应用于各类电子设备中的一种电源，它能够将交流电转换为直流电供给电子设备使用。
在使用开关电源时，调试过程和注意事项对于保障设备的稳定工作和安全使用非常重要。
接下来，我们将讨论开关电源调试的过程和注意事项。
我们将讨论一些开关电源调试的基本步骤和过程。
再讨论一些调试中需要注意的事项。
**开关电源调试过程**1. **检查输入电压**：在开始调试之前，首先要确保输入电压符合开关电源的额定电压范围。
过高或过低的输入电压都会对开关电源的正常工作造成影响。
2. **连接负载**：将开关电源与负载设备连接，并根据负载的性质选择合适的电流和电压参数。
3. **逐步升压**：在保证连接正确的前提下，逐步升高输入电压，观察开关电源和负载设备的工作情况。
4. **波形检测**：使用示波器或者多用途表等仪器检测输出波形，确保输出电压、电流波形符合要求。
特别是要检查是否有过大的纹波和噪声。
5. **调整参数**：针对特定的应用需求，调整开关电源的输出参数，如输出电压、输出电流等。
6. **稳定测试**：在设备工作稳定后，进行长时间的稳定性测试，观察开关电源的工作状态和负载设备的运行状况。
**开关电源调试注意事项**1. **注意安全**：在进行开关电源调试时，一定要严格遵守安全操作规程，避免触电和其他安全事故的发生。
特别是当接触高压部分时，应该采取相应的防护措施。
2. **防止过载**：在进行调试时，要避免过载操作，特别是要根据负载特性选择合适的电流和电压参数，避免对开关电源和负载设备造成损坏。
3. **谨慎调整参数**：调整开关电源的参数时要谨慎，遵循调试手册上的指导，避免误操作导致设备损坏。
4. **良好散热**：开关电源在长时间运行时会发热，要确保良好的散热条件，避免过热影响设备寿命和稳定性。
5. **注意防护地**：在调试时，一定要确保开关电源的防护地连接正确，避免外界电磁干扰对设备的影响。

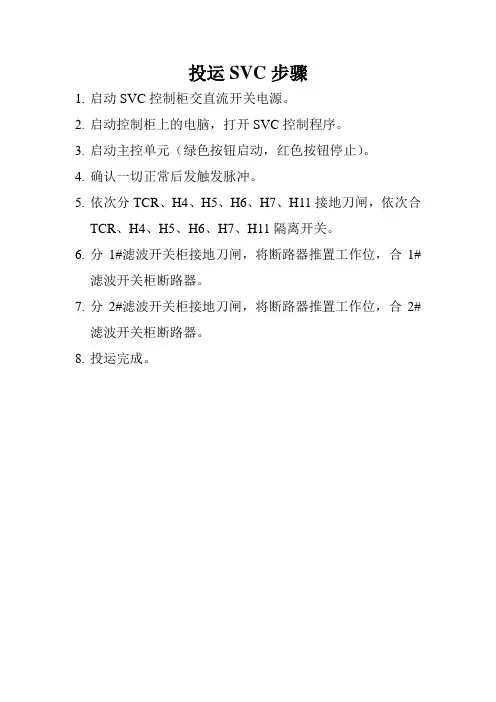

SVC操作规程
1.启动SVC控制柜交直流开关电源。
2.启动控制柜上的电脑，打开SVC控制程序。
3.启动主控单元（绿色按钮启动，红色按钮停止）。
4.确认一切正常后发触发脉冲。
5.依次分TCR、H4、H5、H6、H7、H11接地刀闸，依次合
TCR、H4、H5、H6、H7、H11隔离开关。
6.分1#滤波开关柜接地刀闸，将断路器推置工作位，合1#
滤波开关柜断路器。
7.分2#滤波开关柜接地刀闸，将断路器推置工作位，合2#
滤波开关柜断路器。
8.投运完成。
1．分2#滤波开关柜断路器，将断路器推置试验位，合2# 滤波开关柜接地刀闸。
2．分1#滤波开关柜断路器，将断路器推置试验位，合1#滤波开关柜接地刀闸。
3．依次分TCR、H4、H5、H6、H7、H11隔离开关，依次合TCR、H4、H5、H6、H7、H11接地刀闸。
4．停触发脉冲。
5．停止主控单元（绿色按钮启动，红色按钮停止）。
6．关闭SVC控制程序，停止控制柜上的电脑。
7．停止SVC控制柜交直流开关电源。
8．停运完成。
注意事项：
1、电容器停运后要等10分钟放电时间后才能操作隔离开
关。
2、SVC在运行中严禁分段SVC控制柜电源。
3、出现SVC控制柜保护动作后，应该先记录监控软件上
的内容，在记录控制单元，击穿单元内数码管的数字。
4、保证空调运行良好。
5、投运SVC，在TCR参与运行的情况下，不允许只投高
次通道不投低次通道。
6、滤波通道停运后如再次投运需要间隔10分钟放电时
间。
直流稳压电源操作规程
直流稳压电源操作规程一、使用前检查1、电源输入电压范围是否在规定范围内，是否稳定；2、电源输出是否正常，是否稳定；3、电源线是否完好，有无破损或老化现象；4、电源接口是否完好，有无松动或损坏现象。
二、操作步骤1、将电源插入指定电源插座，并确保电源输入电压在规定范围内；2、打开电源开关，电源指示灯亮起；3、使用电源输出线连接需要供电的设备；4、根据需要调整电源输出电压，使设备正常工作；5、在设备正常工作后，观察电源输出是否稳定；6、使用完毕后，关闭电源开关，断开电源输出线。
三、注意事项1、操作过程中，请勿将手伸入电源输出端口，以免发生触电事故；2、请勿将电源连接到非指定设备上，以免造成设备损坏或人身伤害；3、请勿在潮湿、高温、易燃易爆等环境下使用本电源；4、请勿在电源附近放置任何金属物品，以免造成短路或触电事故；5、如发现电源异常情况，请立即关闭电源，并专业人员检查维修。
直流稳压电源实验报告一、实验目的本次实验旨在通过实际操作，深入了解直流稳压电源的工作原理、电路设计及性能参数。
通过实验，提高我们的电子技术应用能力，为今后的学习和工作打下坚实的基础。
二、实验原理直流稳压电源是一种能够提供稳定直流电压的电源设备。
它主要由电源变压器、整流电路、滤波电路和稳压电路组成。
当交流电源输入时，经过变压器降压后，再经过整流电路将交流电转换为脉动的直流电。
然后，通过滤波电路滤除脉动成分，得到较为平滑的直流电。
最后，稳压电路对输出电压进行稳定控制，确保输出电压的稳定性和可靠性。
三、实验步骤1、搭建电路：按照实验原理图，搭建直流稳压电源的电路。
确保电路连接正确，元件摆放整齐。
2、调试电路：接通电源，观察电路是否正常工作。
如有异常，及时排除故障。
3、数据记录：使用万用表测量各点的电压，记录数据。
同时，观察电路的输出电压是否稳定。
4、数据分析：对实验数据进行整理和分析，了解稳压电源的性能参数。
四、实验结果经过实验，我们得到了以下数据：通过数据可以看出，稳压电源在输入电压为220V时，输出电压稳定在80V左右。
直流系统运行规程
220V直流系统运行操作规程一、系统简介1、本电站220V直流系统为全站控制、信号、保护、自动装置及事故照明等提供可靠旳直流电源。
为断路器操作机构及机组事故油泵及起励提供可靠旳操作电源。
2、本电站220V直流系统经改造后重要由一块微机监控高频开关电源充电屏（如下简称开关电源屏）、一块相控直流电源充电屏（如下简称相控电源屏）、两块直流馈屏、一组蓄电池组构成。
2.1、开关电源屏重要由整流模块（20A，5个）、监控模块、手自动调压装置、防雷装置、绝缘监测装置、检测及信号装置、交流输入及保护回路、直流输出及保护回路等构成。
2.2、相控电源屏重要由变压隔离装置、可控硅功率单元、可控硅整流控制单元、手自动调压装置、绝缘监测装置、测量保护装置等构成。
2.3、两块直流馈电屏采用母线分段接线，控制电源母线与合闸电源母线通过调压硅链相连，两台充电屏输出分别通过开关1ZKⅠ、1ZKⅠ’和1ZKⅡ、2ZKⅡ’送至Ⅰ段、Ⅱ段合闸母线和硅链调压母线。
2.4、蓄电池组由108个单体电压为2V、容量为300AH旳阀控式密封铅酸蓄电池构成。
二、运行参数及方式规定1、合闸母线电压应控制在220V±10%；2、控制母线电压应控制在220V±2%；3、在25℃旳温度条件下，蓄电池单体浮充电压值为2.25V，蓄电池单体均充电压值为2.35V，如在其他温度条件，充电电压应据厂家有关规定进行校正。
4、蓄电池旳运行环境温度应控制在5～35℃，相对湿度控制在90%如下，充电屏旳运行环境温度应控制在-5～40℃；相对湿度控制在90%如下。
5、蓄电池旳充电（均充、浮流）电流应限制在45A如下；6、蓄电池放电时旳单体电压不得低于1.8V；7、蓄电池容许最大放电电流为900A，放电时间≤1min；8、两块充电屏互为备用，正常状况下开关电源屏采用浮充运行方式主用，相控电源屏采用浮充运行方式备用；9、正常状况下两段母线并列运行，即应使母联开关1MK、2MK同步处在合位。
直流稳压电源操作规程范本（2篇）
直流稳压电源操作规程范本一、概述直流稳压电源作为一种关键设备，在工业生产、科研实验等领域中起着重要作用。
为了保证直流稳压电源的正常操作和安全使用，制定本操作规程范本。
二、安全注意事项1. 在使用前，确保直流稳压电源的电源开关处于关闭状态。
2. 使用过程中，不得随意更换电源输入电压和电流范围，以免引起设备故障或危险。
3. 不得私自拆解直流稳压电源，以防止发生电气触摸或其他安全事故。
4. 使用电源时，需正确连接地线，确保电源的良好接地，以保证操作人员的人身安全。
5. 操作人员不得携带金属饰品或带有导电性的物品接近电源，防止发生触电事故。
三、操作步骤1. 检查直流稳压电源的输入电源是否正常，并确保输入电源与直流稳压电源匹配。
2. 将直流稳压电源的电源开关调至关闭状态。
3. 将待测试的电路或设备正确接入直流稳压电源的输出端，确保接线正确无误。
4. 根据需要，设置输出电压和电流范围，确保输出电压和电流在可接受范围内。
5. 打开直流稳压电源的电源开关，此时直流稳压电源开始工作。
6. 监测直流稳压电源的输出电压和电流，确保其正常工作。
7. 在使用过程中，要定期检查直流稳压电源的工作状态，确保其正常工作。
8. 使用完毕后，将直流稳压电源的电源开关调至关闭状态，断开与待测试电路或设备的连接。
9. 关闭输入电源，断开与直流稳压电源的连接。
四、故障处理1. 如发现直流稳压电源的输出电压或电流异常，首先检查连接线路是否松动或接触不良，重新插拔连接线或更换连接线。
2. 如连接线路正常，但直流稳压电源仍有故障，应立即断开电源，禁止使用，并及时联系维修人员进行维修和处理。
五、维护保养1. 定期清洁直流稳压电源的外壳，避免灰尘积聚影响正常工作。
2. 定期检查直流稳压电源的连接线路是否松动或破损，如有发现及时修复或更换。
3. 定期校准直流稳压电源的输出电压和电流，确保输出准确可靠。
4. 如发现任何异常或故障，应立即停止使用，并及时联系维修人员进行处理。
