钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程,主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头;2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求,应有出厂证明、试验报告单;2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材;套筒表面应有规格标记;2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等;2.2.2主要工具：力矩扳手、量规牙形规、卡规、直螺纹塞规等;2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格,可持证上岗;2.3.2直螺纹套丝机等机械设备经维修试用,测力扳手经校验,可满足施工要求; 2.3.3螺纹套及钢筋端头已清理、除锈、去污,按规格尺寸加工,存放备用;2.4 技术准备2.4.1钢筋应先调直再加工,切口端面宜与钢筋轴线垂直,端头弯曲、马蹄严重的应切去,不得用气割下料;2.4.2检验合格的丝头应加以保护,在其端头加带保护帽或用套筒拧紧,按规格分类堆放整齐;2.5 现场连接施工2.5.1 连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损;2.5.2采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求;带连接套筒的钢筋应固定牢,连接套筒的外露端应有保护盖;2.5.33 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺;钢筋预加工在钢筋加工棚进行,其施工程序是：钢筋除锈调直钢筋端头切平与钢筋轴线垂直下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套,在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋,首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头,直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量,力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩;3.3.2单向可调接头系分别用力矩扳手将下钢筋与连接套、可调连接器与上钢筋拧到规定的力矩值,再把锁母与连接套拧紧；3.3.3 双向可调接头系分别用力炬扳手将下钢筋与可调连接器、可调连接器与上钢筋拧到规定的力矩值,且保持可调连接器的外露丝扣数相等,然后分别夹住上、下可调连接器,把连接套拧紧;3.4 钢筋接头位置应互相错开,其错开间距不应少于35d,且不大于500mm,接头端部钢筋弯起点不得小于10d;3.5 接头应避开设在拉应力最大的截面上和有抗震设防要求的框架梁端与柱端的箍筋加密区;在结构件受拉区段同一截面上的钢筋接头不得超过钢筋总数的50％; 3.6 在同一构件的跨间或层高范围内的同一根钢筋上,不得超过两个以上接头;3.7 钢筋连接应做到表面顺直、端面平整,其截面与钢筋轴线垂直,不得歪斜、滑丝;4 质量标准4.1主控项目4.1.1钢筋应有出厂质量证明和检验报告,钢筋的品种和质量应符合钢筋混凝土用光圆钢筋GB13013-84及钢筋混凝土热轧带肋钢筋GB1499-91的要求;4.1.2直螺纹连接套应有产品合格证和检验报告,材质几何尺寸几直螺纹加工应符合设计和规定要求;4.2一般项目4.2.1连接套必须逐个检查,要求管内螺纹圈数、螺距、齿高等必须与锥纹校验塞规相咬合；丝扣无损破、歪斜、不全、滑丝、混丝现象,螺纹处无锈蚀;4.2.2钢筋连接开始前及施工过程中,应对每批进场钢筋和接头进行工艺检验：⑴ 每种规格钢筋母材的抗拉强度试验；⑵每种规格钢筋接头的试件数量不应少于3根；⑶ 接头试件应达到钢筋机械连接通用技术规程GBJ107-96表3.0.5中相应等级的强度要求;4.2.3钢筋接头安装连接后,岁机抽取同规格接头数的10％进行外观检查;应满足钢筋与连接套的规格一致,连接丝扣无完整丝扣完外露;4.2.45mm;5 成品保护5.1连接管丝扣质量检验合格后,两端用塑料密封盖保护;5.2钢筋端头套丝时,应采用专用设备及水溶性切削润滑液；套丝后立即戴上塑料保护帽,确保丝扣不损坏；另一端可按规定的力矩值拧紧连接套;5.3连接半成品应按规格分类堆放整齐待用,不得随意抛掷;6 应注意的质量问题6.1必须分开施工用和检验用的力矩扳手,不能混用,以保证力矩检验值准确;6.2 钢筋在套丝前,必须对钢筋规格及外观质量进行检查;如发现钢筋端头弯曲,必须先进行调直处理;钢筋边肋尺寸如超差,要先将端头边肋砸扁方可使用;6.3钢筋套丝,操作前应先调整好定位尺的位置,并按照钢筋规格配以相对应的加工导向套;对于大直径钢筋要分次车削到规定的尺寸,以保证丝扣精度,避免损坏梳刀;6.4对个别经检验不合格的接头,可采用电弧焊贴角焊缝方法补强,但其焊缝高度和厚度应由施工、设计、监理人员共同确定,持有焊工考试合格证的人员才能施焊;6.5直螺纹接头施工应由具有资质证明的专门施工队伍承包施工;7 质量记录本工艺标准应具备以下质量记录：7.1钢筋出厂质量证明书或试验报告单;7.2钢筋机械性能试验报告;7.3连接套合格证7.4接头强度检验报告;7.5接头拧紧力矩的抽检记录;8 安全措施8.1 在高空安装直螺纹连接头应搭设临时脚手架,系安全带;8.2用力矩扳手拧紧接头或检验接头时,应按规定的拧紧力矩值,不得超负荷拧紧;8.3操作人员应戴安全帽和手套;为了保证钢筋剥肋滚轧直螺纹连接接头的强度达到国家行业标准JGJ107-2003中1级接头的要求,制定本规程;一、钢筋剥肋滚轧直螺纹丝头的验收1、加工的钢筋丝头应逐个自检,出现不合格丝头时应切去重新加工；2、自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班加工的丝头为一个验收批,随机抽检10%,当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部丝头进行逐个检验;3、外观及外形检验：钢筋丝头螺纹应纹应饱满,不得有螺纹大径低于螺纹中径的不完整丝扣;螺纹大径大于螺纹中径而小于标准大径的有缺陷丝扣,累计长度不得超过两个螺纹周长;4、滚丝螺纹长度用专用环规检查在环规的缺口范围内;5、滚轧螺纹丝头用螺纹通规检查,通规能拧入;6、滚轧螺纹丝头用螺纹止规检查,止规不能拧入或不能全部拧入;7、滚轧直螺纹丝头的强度达到 JGJ107-2003中1级接头的强度要求;8、钢筋直螺纹丝头应有保护帽或连接套保护丝头;二、直螺纹连接套筒的验收1、直螺纹连接套筒应由质检员随机抽样进行检验;每批随机抽检5%,抽检合格率应大于95%,当抽检合格品率小于95时,应另抽取同样数量重新检验;当两次抽检的平均合格率不小于95%时,应判此批合格,若合格品率仍小于95%时,则应对该批连接套进行逐个检验,合格者方可使用;2、连接套有合格证和材料质量证明书材质单;3、连接套用通规检查能旋入;4、连接套用止规检查不能旋入或不能全部旋入;5、连接套一端应有塑料保护盖;6、塑料保护盖上有与连接钢筋规格相同的规格标志;7、连接套强度达到JGJ107-2003中1级接头的要求;三、钢筋剥肋滚轧直螺纹接头的验收1、同一施工条件下采用同一批材料的同等级同型式同规格的接头,以500个为一个验收批,不足500个的也做为一个验收批;2、对每一验收批接头,必须在工程结构中随机截取3个试件进行单向拉伸试验,当每个试件单向拉伸试验均达到强度要求时,该验收批判为合格;3、如有一个试件的强度不合格,应再取6个试件进行复检,复检中有一个试件试验结果不合格,则此验收批判为不合格;4、套筒两端拧入连接套的长度应相等,差值不大于一个丝扣;5、两端钢筋丝头应拧紧,使钢筋丝头端部顶紧;6、接头做拉伸试验强度达到JGJ107-2003中1级接头的要求;7、拧紧的接头做油漆标记;。
直螺纹连接时套筒长度要求
直螺纹连接时套筒长度要求第一篇：直螺纹连接时套筒长度要求直螺纹连接时套筒长度要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50 ±0.5±0.56H/GB197-81 6H/GB197-81 ＞50 ±0.01D ±0.5 套筒出场质量检验要求见表2 表2：套筒出厂质量检验要求序检验量具名称检验要求号项目 1 2 3 外观目测质量表面应无裂纹和影响接头质量的其它缺陷外型卡尺或专长度及外径应满足图纸要求尺寸用量规螺纹通端螺纹能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许尺寸赛规从套筒两端部分旋合，旋入量不应超过3P 常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
直螺纹套筒连接施工工艺
直螺纹套筒连接施工工艺一、引言直螺纹套筒连接作为一种常用的管道连接方式，在建筑工程、水利工程、石油化工等领域都得到广泛应用。
本文将介绍直螺纹套筒连接施工工艺的基本步骤、注意事项和施工要点，以帮助施工人员更好地理解和掌握该连接工艺。
二、直螺纹套筒连接的基本步骤1. 准备工作在进行直螺纹套筒连接之前，首先需要准备好所需材料和工具。
材料包括直螺纹套筒、法兰和密封垫片等，工具包括扳手、锉刀、螺丝刀等。
2. 表面处理为了保证连接的牢固性和密封性，连接部位的表面需要进行处理。
首先，清洗连接部位，确保表面干净。
然后，使用锉刀修整连接部位的边缘，确保其平整。
最后，涂抹一层防锈漆，防止连接部位生锈。
3. 安装直螺纹套筒将直螺纹套筒插入法兰孔中，并用扳手旋紧直螺纹套筒，直至与法兰紧密连接。
使用螺丝刀加固直螺纹套筒和法兰之间的螺纹，确保连接的稳固。
4. 防漏处理为了保证连接的密封性，需要在直螺纹套筒和法兰之间加入密封垫片。
将密封垫片放置在直螺纹套筒和法兰之间，并用扳手旋紧法兰螺栓，使其均匀受力，确保连接的密封性。
5. 检查连接质量连接完成后，需要对连接部位进行检查，确保连接的质量。
首先，检查直螺纹套筒和法兰之间的螺纹是否紧密，不存在松动现象。
然后，检查连接部位是否有漏水现象，确保连接的密封性。
最后，使用力学设备对连接部位进行拉力测试，确保连接的牢固性。
三、直螺纹套筒连接施工的注意事项1. 材料的选择在进行直螺纹套筒连接时，需要选择质量可靠的直螺纹套筒和法兰。
材料应符合相关的国家标准，具有良好的耐压和耐腐蚀性能。
2. 施工环境直螺纹套筒连接的施工应在干燥、通风的环境中进行，避免因潮湿或尘埃对连接造成不良影响。
同时，施工区域应保持整洁，确保施工人员的安全。
3. 操作要规范施工人员在进行直螺纹套筒连接时，应严格按照操作规程进行，避免随意更改步骤或操作方式。
同时，施工人员应熟悉工具的使用方法，并保持工具的良好状态，避免因工具损坏而影响施工进度。
直螺纹连接时套筒长度要求
直螺纹连接时套筒长度要求直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5±0.56H/GB197-81＞50 ±0.01D±0.56H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
钢筋直螺纹套筒连接技术
④采用预埋接头时，连接套筒的位置、规格和数量应符合设 计要求。带连接套筒的钢筋应固定牢，连接套筒的外露 端应有保护盖。
（2）质量要求
①钢筋直螺纹接头应使用工作扳手或管钳进行施工，将两个 钢筋丝头在套管中间位置相互顶紧（锁母型接头除外）， 接头拧紧力矩不应小于下述规定：
65
32.5
32
30.5±0.2 M32.5×3
75
37.5
36
34.5±0.2 M36.4×3
90
45
40
38.1±0.2 M40.1×3
100
50
丝扣数
12 12 12 12 12 13 14 17 19
丝 头 解 析 图 ：
环规检验示意图：
b、检验标准：
①经自检合格的丝头，应随机抽样进行检查，以一个工作班内生产的 丝头为一个检验批，随机抽检10%，且不得少于10个，并按附表1填写钢 筋丝头检验记录表。当合格率小于95%时，应另抽取同样数量的丝头重 新检验，当两次检验总的合格率不小于95%时，该产品为合格。否则， 加工该批丝头的设备应停止加工，查明原因并解决后再继续加工丝头； 同时应对该批钢筋丝头逐个进行检验，合格者方可使用，对不合格丝头 进行分析处理。 ②、钢筋丝头加工完成、检验 合格后，要用专用的钢筋丝头 保护帽或连接套筒对钢筋丝头 进行保护，以防螺纹在钢筋搬 动或运输过程中被损坏或污染。
丝头保护（丝头加工后用保 护套进行丝头保护）
3、直螺纹连接
（1）、技术要求
①钢筋机械连接的力学性能应符合国家现行标准《钢筋机械 连接通用技术规程》JGJ107、《钢筋焊接及验收规程》 JGJ18的规定抽取钢筋机械连接接头试件作力学性能检验， 其质量应符合有关规程的规定；

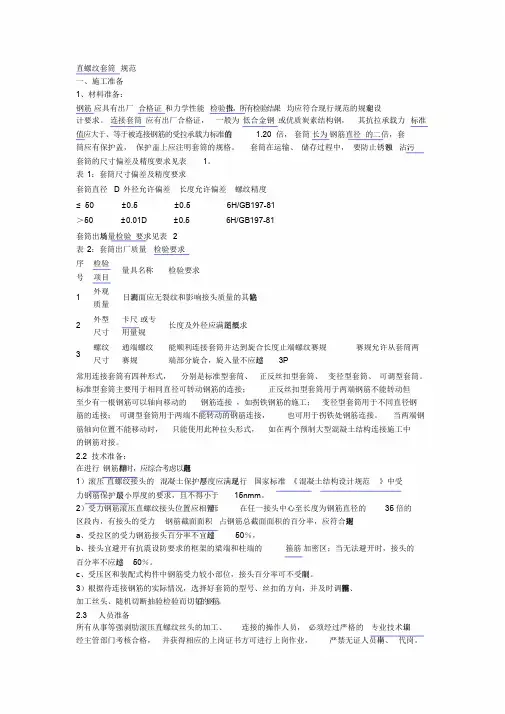

直螺纹套筒规范..
