涵洞八字墙技术交底---011
涵洞洞口八字墙施工方案
涵洞洞口八字墙施工方案1. 引言涵洞是道路或铁路等交通工程中的一种重要设施，用于通行车辆或列车等。
而涵洞洞口的施工方案是涵洞施工过程中的关键环节之一。
本文将介绍涵洞洞口八字墙的施工方案，包括设计要求、施工材料、施工工艺和安全注意事项等。
2. 设计要求涵洞洞口八字墙的设计要求如下：•具备足够的强度和稳定性，能够承受涵洞洞顶的重量和外部荷载；•与涵洞洞顶形成统一的整体结构，确保施工后的洞口稳定；•考虑到洞口的开启高度和宽度，满足通行车辆或列车的要求；•采用合适的施工工艺，确保施工质量和进度。
3. 施工材料涵洞洞口八字墙的主要施工材料包括：•混凝土：用于八字墙体的建筑材料，需要符合设计强度和耐久性的要求；•钢筋：用于混凝土八字墙体的增强，提高其强度和稳定性；•填充料：用于八字墙体和涵洞洞壁之间的填充，提高墙体的稳定性和密封性；•防水材料：用于涵洞洞口的防水处理，防止洞内积水对墙体造成损害。
4. 施工工艺涵洞洞口八字墙的施工工艺如下：在涵洞洞口位置进行土方开挖，将洞口清理干净，并确保洞壁光滑。
根据设计要求，设置洞口尺寸和几何形状，并进行精确测量。
步骤2：八字墙施工在洞口两侧分别搭设适当高度的脚手架。
按照设计要求，将钢筋焊接成八字形状，并在脚手架上悬挂定型模板。
然后，将准备好的混凝土浇筑到模板中，确保充实和均匀。
步骤3：填充料处理在八字墙施工完成后，将填充料填充到墙体和洞壁之间，确保墙体的稳定性和密封性。
填充料选择应符合设计要求，并注意填充的均匀性。
待填充料处理完毕后，进行洞口的防水处理。
采用合适的防水材料，对洞口表面进行涂刷、喷涂或贴膜等处理，确保防水层的稳定和耐久性。
步骤5：收尾工作洞口八字墙施工完成后，做好环境整理和清洁工作。
移除脚手架和模板，并进行最后的质量检查。
对施工过程中遗留下的垃圾和废料进行处理和清除。
5. 安全注意事项在进行涵洞洞口八字墙施工时，需注意以下安全事项：•施工现场应设立合适的警示标识，提醒人员谨慎施工；•施工人员需穿戴符合安全要求的个人防护装备，包括安全帽、安全鞋等；•施工过程中应注意材料堆放的稳定性，防止堆放物倒塌造成伤害；•严格按照施工工艺进行操作，确保施工质量和安全；•在进行高空作业时，必须采取必要的安全防护措施，如使用安全带等。
浅谈涵洞砼八字墙施工技术
浅谈涵洞砼八字墙施工技术八字墙作为涵洞的附属工程，主要起到导水挡土的作用。
施工过程中基础和墙身分开施工。
标签：基础墙身安全1基础施工1.1基坑开挖基坑开挖采用机械开挖辅以人工配合，依据现场水文地质，地下水等情况及规范确定放坡坡度。
基础两边可以各增宽50㎝以便施工操作。
如基础地质条件良好，当开挖至坑底时差不多30㎝时，应停止机械开挖，用人工挖至基底设计高程，清除基底杂物，平整基底，监理工程师签证认可后方可进行下道工序施工1.2基础处理八字墙基础开挖后，会同监理工程师检查地基承载力，保证八字墙基底承载力不小于设计要求，如地基承载力不足，应根据不足承载力的大小，与业主、设计、监理沟通形成会议纪要，对基地采取新的施工方案，我们一般采用的是片石换填、灰土处理等。
在基础施工过程中一定要严格，保证地基的稳定性。
1.3砼浇筑基础模板我们一般采用塑胶板，有的甚至在开挖过程中就考虑把基坑壁作为土模使用。
基础砼的浇筑过程与墙身的浇筑工艺基本一致，具体的在后面进行阐述，砼施工后进行养生作业。
在基础砼表面插入石块或钢筋，使墙身与基础能连接，形成整体。
2墙身施工2.1基础表面砼处理基础与墙身接茬位置，进行毛面处理，用铁锤和凿子借人力对基础表面砼进行敲打，使其表面形成随机的凸凹不平状，增加表面的粗糙程度。
然后对表面进行清扫，有鼓风机将灰尘吹净。
2.2架设模板墙身浇注所用的模板与支架，采用定型钢模，强度、刚度和稳定性能安全地承受所浇注砼的重力、侧压力及在施工中能产生的各项荷载。
模板表面光滑，接缝严密，不漏浆，模板表面应在浇注砼前涂刷经过批准的脱模剂，保证脱模后墙身表面的光滑平整。
（1）为了保证涵洞通道八字墙表面平整光滑密实颜色一致，采用单块面积30-150的整体钢模板，模板面板厚6mm。
模板运到工地后经监理工程师和质检工程师共检合格后方可用于工程。
（2）对拉螺栓位置应进行设计，保证纵横向在一条线上。
螺栓采用φ16的光圆钢筋制作，八字墙截面范围内采用塑料套管，套管伸出模板并封堵严密，严防漏浆。

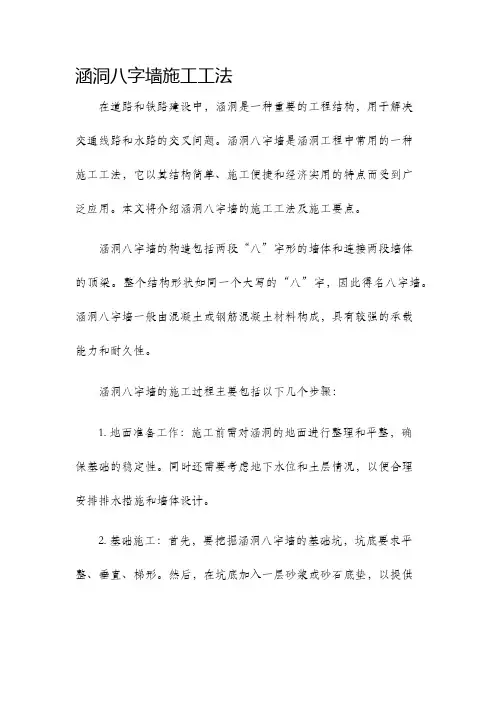

涵洞八字墙施工工法
涵洞八字墙施工工法在道路和铁路建设中，涵洞是一种重要的工程结构，用于解决交通线路和水路的交叉问题。
涵洞八字墙是涵洞工程中常用的一种施工工法，它以其结构简单、施工便捷和经济实用的特点而受到广泛应用。
本文将介绍涵洞八字墙的施工工法及施工要点。
涵洞八字墙的构造包括两段“八”字形的墙体和连接两段墙体的顶梁。
整个结构形状如同一个大写的“八”字，因此得名八字墙。
涵洞八字墙一般由混凝土或钢筋混凝土材料构成，具有较强的承载能力和耐久性。
涵洞八字墙的施工过程主要包括以下几个步骤：1. 地面准备工作：施工前需对涵洞的地面进行整理和平整，确保基础的稳定性。
同时还需要考虑地下水位和土层情况，以便合理安排排水措施和墙体设计。
2. 基础施工：首先，要挖掘涵洞八字墙的基础坑，坑底要求平整、垂直、梯形。
然后，在坑底加入一层砂浆或砂石底垫，以提供均匀的承载面积。
最后，将预埋基础钢筋焊接好，并浇筑混凝土基础。
3. 墙体施工：涵洞八字墙的墙体由两段“八”字形的墙板组成，一般采用预制构件进行施工。
首先，将预制墙板安装在基础之上，墙板之间要保持一定的距离。
然后，使用钢筋将墙板连接起来，并进行衔接和固定。
4. 顶部施工：完成墙体施工后，需要在两段墙体之间设置顶梁。
顶梁的设计和选择应满足承载和稳定的要求，通常由混凝土或钢筋混凝土制成。
5. 后期工程：涵洞八字墙施工完成后，还需要进行一些后期工程，如填方、边坡保护和排水系统的设置等。
这些工程将对涵洞的性能和使用寿命起到重要的影响。
涵洞八字墙施工的要点有以下几点：1. 设计合理：涵洞八字墙的设计应根据具体的地质和水文条件进行，确保其稳定性和承载能力。
2. 施工精细：涵洞八字墙的施工应精心组织和安排，各项工程要素的质量控制和施工工艺的合理控制是确保工程质量的关键。
3. 安全施工：在涵洞八字墙的施工过程中，要重视施工现场的安全管理，落实各项安全措施，确保施工人员的人身安全。
4. 质量检验：涵洞八字墙施工完成后，需要进行质量检验，确保施工质量符合规范要求。
钢筋砼八字墙施工技术交底
7、进入施工现场必须佩带劳动保护用品，严禁不佩带劳动保护用品进入施工现场。
8、车内施工车辆必须有专人指挥，不得强道行驶，驶入城市道路时应遵守交通规则，严禁场内机动车辆在马路上行驶，严禁无证驾驶。
六、文明施工
1、作业区内做到规划合理，清洁文明，无污水，生产垃圾统一运到指定地点倾倒，不得随意堆放。
3.5钢筋加工、安装
1、钢筋在运输、储存过程中，应防止锈蚀、污染和避免压弯钢筋（含加工完毕待安装的钢筋），级别、规格分类架空放置在仓库（棚）内,并分类标识。钢筋在加工前应进行调直，钢筋表面的油渍、水泥浆和用锤击能够剥落的浮皮、铁锈等均应清除干净，钢筋应平直，无局部扭曲，加工后的钢筋，表面不应有削弱钢筋截面的痕迹。钢筋的弯制和末端弯钩应符合设计要求。
3.3基底换填
基底开挖到设计标高后，对基底进行承载力试验检测，若承载力满足120kpa，则按图纸进行施工；承载力达不到设计要求时，对基底进行换填处理，换填尺寸和材料以八字墙施工工程量表中的交底尺寸和数量为准。
3.4垫层施工
基底承载力满足设计要求后，开始进行垫层混凝土的施工，施工尺寸以八字墙图纸和交底尺寸为准。
4、浇筑砼前，模板内的杂物应清理干净。
5、侧模拆除时的砼强度应能保证其表面及棱角不受损伤。模板拆除时，不应对构件形成冲击荷载。拆除的模板和模板加固构件宜分散堆放并及时清运。
3.7砼浇筑
1、混凝土运输到现场时不应发生离析、漏浆、严重泌水或塌落度损失过多等现象，浇注混凝土前应先将模板内的杂物和钢筋上的油污清除干净，模板有空隙及空洞应及时堵塞，不得漏浆。
拉线尺量
l/1500（l为跨度）
4
两模板内侧宽度

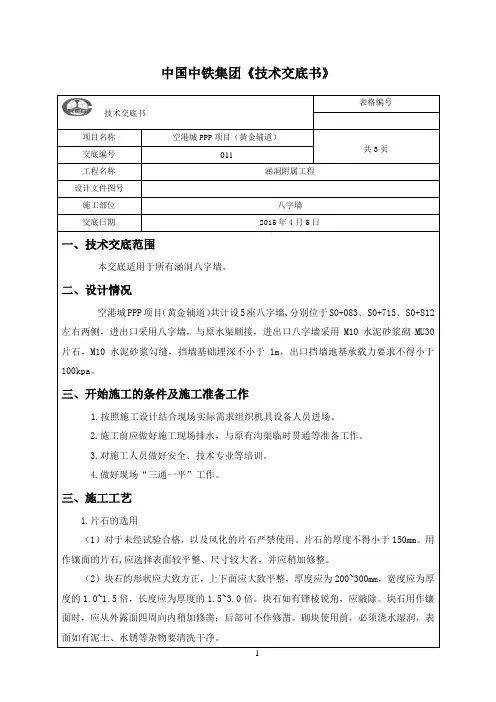

涵洞八字墙技术交底---011
中国中铁集团《技术交底书》
表格编号技术交底书
项目名称空港城PPP项目（黄金辅道）
共3页交底编号011
工程名称涵洞附属工程
设计文件图号
施工部位八字墙
交底日期2015年4月5日
一、技术交底范围
本交底适用于所有涵洞八字墙。
二、设计情况
空港城PPP项目（黄金辅道）共计设5座八字墙,分别位于S0+083﹑S0+715﹑S0+812左右两侧，进出口采用八字墙，与原水渠顺接，进出口八字墙采用M10水泥砂浆砌MU30片石，M10水泥砂浆勾缝，挡墙基础埋深不小于1m，出口挡墙地基承载力要求不得小于100kpa。
三、开始施工的条件及施工准备工作
1.按照施工设计结合现场实际需求组织机具设备人员进场。
2.施工前应做好施工现场排水，与原有沟渠临时贯通等准备工作。
3.对施工人员做好安全﹑技术专业等培训。
4.做好现场“三通一平”工作。
三、施工工艺
1.片石的选用
（1）对于未经试验合格，以及风化的片石严禁使用。
片石的厚度不得小于150mm。
用作镶面的片石,应选择表面较平整、尺寸较大者，并应稍加修整。
（2）块石的形状应大致方正，上下面应大致平整，厚度应为200~300mm，宽度应为厚度的1.0~1.5倍，长度应为厚度的1.5~3.0倍。
块石如有锋棱锐角，应敲除。
块石用作镶面时，应从外露面四周向内稍加修凿；后部可不作修凿。
砌块使用前，必须浇水湿润，表面如有泥土、水锈等杂物要清洗干净。
八字墙技术交底
并作好其顶面排水，防渗设施。每段砌筑高度不大于 1.2m，段与段间的砌缝大致砌成水平。
勾缝采用 M7.5 砂浆，勾缝前，应先将松动和变形处修整完好，勾缝应在沉降已趋稳定后进
行。采用覆盖草袋或毛毡洒水养生。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。
（8）、在浆砌圬工强度达到 75%以上时，墙背填料分层填筑夯实，以确保墙身稳定。
四、质量控制
项次 检 查 项 目
1
砂浆强度(MPa)
2
平面位置(mm)
3
顶面高程(mm)
4
底面高程(mm)
5
竖直度或坡度(%)
6
断面尺寸(mm)
砌体外观要求：
一宇墙和八字墙实测项目
规定值或允许偏差
检查方法和频率
在合格标准内 按附录 F 检查
50
经纬仪；检查墙两端
±20
水准仪：检查墙两端
±20
水准仪：检查墙两端
缝宜减小，在较宽的砌缝中可用小石块塞满。块石砌筑可不按同一厚度分层，但每砌成 70～
120cm 的高度后应找平一次。段内和两段相接处的竖向错缝，不得小于 8cm。
5）、浆砌应做到砂浆饱满，组砌合理，不得有通缝，不得有悬浆，不得有石块无砂浆直接接
触、先填石料后铺砂浆的做法，各部位尺寸符合设计要求。墙身砌出地面后立即回填夯实，
施工准备、清理现场
测量放线
基坑开挖
砂、石料准 备
配合比设 计
基底检查
必要时基底处理
M7.5 浆砌施工
强度试验 合格
水泥砂浆勾缝
不合格
拆除
二、材料要求
养生
用 M7.5 浆砌片石砌筑。石料应经过挑选，质地均匀，无裂缝，不易风化，具有抗侵蚀
八字墙技术交底
八字墙、截水墙砌筑技术交底一、在八字墙、截水墙施工前，必须准备好砌筑用工具，且必须进行放线尺寸旳认真复核。
二、截水墙砌筑用片石，使用浇水湿润，表面如有泥土、水锈应清洗洁净。
三、截水墙片石应分层砌筑，每一工作层旳水平缝应大体水平，各工作层竖缝应互相错开，不得有通缝，且砌体外露面应大体平整。
四、截水墙砌筑时，较大旳砌块应施工于下层，安砌时应选用形状及尺寸较为合适旳砌块，不易不不小于15cm，锋利突出部分应敲除，竖缝较宽时，应在砂浆中塞入小石块，不得在石块下面用等砂浆砌缝旳小石片支垫。
五、砌筑用砂浆集中拌制，超过初凝时间旳砂浆不得使用，拌制旳砂浆不得跨班使用。
六、八字墙预制块旳砌筑水平层应与墙身预制块水平层对应，不应错层，砌筑时，砌块应安放牢固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
砌筑时，底浆应铺满，竖缝砂浆应先在石块侧面铺放一部分，然后石块放好后填满捣实。
七、砌筑上层砌块时，应防止振动下层砌块，砌筑工作中断后恢复砌筑时，已砌筑旳砌层表面应加以打扫和湿润。
八、八字墙预制块旳砌筑应严格按交底顺丁排列。
九、砌筑中要常常养生，覆盖草帘，常常洒水。
墙身勾缝施工技术交底一、各涵洞、通道主体墙身预制块砌筑均采用M7.5砂浆，勾缝砂浆采用M10砂浆。
二、墙身预制块砌筑勾凹缝应嵌入砌缝内约2cm深，沟缝前应把每条砌缝弹线切割，以保证砌缝宽度一直为2cm，且横平竖直。
若有预制块有少棱掉角现象，应要砂浆弥补，勾缝完毕，不得出现不直现象，若有返工，费用自理。
三、墙身预制块砌筑勾缝一律采用凹缝，用M10砂浆勾缝。
四、涵身沉降缝按图纸填塞20cm旳沥青麻絮，且在其外露面用M15砂浆勾缝，沉降缝勾缝规定竖直且宽度统一、符合设计规定。
五、墙身砌筑、勾缝完毕后，应继续洒水养生，养护期间应防止碰撞，振动或承重。
洞口、洞内铺砌技术交底一、洞内铺底和洞口铺底上层均采用20cm厚，20号水泥砼，下层采用20cm厚水泥稳定砂砾（水泥含量6％）。
涵洞施工技术交底
涵洞施工技术交底涵洞施工技术交底1.施工准备1.1 概述在进行涵洞施工之前，必须进行充分的施工准备工作，确保施工的顺利进行。
1.2 工程资源在施工准备阶段，需要准备以下工程资源：- 施工设备：包括挖掘机、起重机等。
- 施工材料：包括混凝土、钢筋等。
- 施工人员：包括监理人员、施工人员等。
1.3 施工方案在施工准备阶段，需要制定详细的施工方案，包括工程进度计划、施工方法等。
施工方案必须符合相关的法律法规和标准。
1.4 安全措施在施工准备阶段，需要制定详细的安全措施，确保施工过程中的安全性。
安全措施必须包括施工人员的个人防护、现场的警示标志等。
2.施工过程2.1 初步测量在施工过程中，必须进行初步测量，确定涵洞的位置和尺寸。
测量结果应与设计图纸相符，必要时应及时进行调整。
2.2 挖掘工程在施工过程中，首先进行挖掘工程，清理施工区域，开挖涵洞基坑。
挖掘过程中必须注意地质情况的变化，并及时进行相应的处理。
2.3 钢筋工程在基坑开挖完成后，进行涵洞的钢筋工程。
钢筋的排布必须符合设计要求，确保涵洞的结构稳定。
2.4 混凝土浇筑钢筋工程完成后，进行涵洞的混凝土浇筑。
混凝土浇筑必须按照施工方案进行，确保混凝土的质量。
2.5 施工质量控制在施工过程中，必须进行施工质量的控制。
包括施工材料的检验、施工工艺的检查等。
如有质量问题，必须及时进行整改。
2.6 环境保护措施在施工过程中，必须采取相应的环境保护措施，保护周围的环境不受污染。
包括噪音防护、扬尘控制等。
3.1 竣工验收3.2 文档整理3.3 施工总结1、本文档所涉及附件如下：- 工程进度计划- 施工图纸- 现场照片- 施工记录2、本文档所涉及的法律名词及注释：- 监理人员：指负责对工程施工进行监督和检查的人员。
- 混凝土：指通过水泥、石料和水等按一定比例调配而成的硬化材料。
- 钢筋：指用于加强工程结构的金属材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国中铁集团《技术交底书》
(2)作业人员不得穿拖鞋、硬底易滑鞋进入施工现场。
(3)施工现场设置“施工重地，非施工人员严禁进入”的警示牌，作业现场必须有安全施工责任牌。
(4)禁止酒后作业。
(5)现场施工用电严格采用三级配电、两级保护，电缆采用五芯电缆，做到一机、一闸、一箱、一漏。
六、成品保护措施
(1)砌体砌
筑完毕应及时覆盖，并经常洒水保持湿润，常温下养护期不得少于7d。
七、其他应注意的问题
(1)砌筑前进行测量放样并拉尺复核。
(2)墙身应平整顺滑，没有明显凸凹处，保证墙体的断面尺寸符合要求。
(3)片石分层砌筑，
与墙身错位咬搭；八字墙与涵身连接处加设木板，形成沉降缝。
(4)堆放拌好的砂浆禁止直接堆在松散的地上面，下面要铺设铁皮等隔离设施。
(5)砂浆应随拌随用，对拌合完堆放时间太久的砂浆应当废弃，禁止用于砌筑施工中。
编制: 复核：交底人：接底人:。
