简述变频调速水泵工作原理
变频水泵的节能技术及工作原理
变频水泵的节能技术及工作原理变频水泵是一种利用节能技术进行调速控制的水泵，其工作原理基于变频器的控制。
变频水泵通过调整驱动电机的转速来改变水泵的出水流量和扬程，从而达到节能的目的。
1.变频器技术：变频器是变频水泵的核心部件，通过改变驱动电机的频率和电压来控制水泵的转速。
变频器具有高效、稳定的性能，可以根据系统需求进行精确的调速控制，有效降低能耗。
2.损耗降低技术：变频水泵采用高效的电机和变频器，能够有效降低电机转动过程中的损耗。
同时，采用优质材料和先进工艺制造水泵，减少泵体摩擦和流体不稳定等因素对水泵运行的影响，提高整体效率。
3.负载优化技术：变频水泵通过智能控制系统来实时监测水泵的工作状态和负载情况，根据实际需求调整水泵的运行参数，使水泵在最佳工作点运行，减少了不必要的能耗。
4.节流降压技术：通过在水泵出水管路上安装节流阀和减压阀等装置，调整出水流量和压力，降低水泵的工作负荷，从而实现节能降耗的效果。
1.变频器获取电力信号：将交流电源输入变频器，变频器对输入电源进行整流、滤波处理，得到稳定的直流电源。
2.变频器产生驱动信号：经过变频器内部的逆变器，将直流电源转换为交流电源，并通过控制逻辑生成驱动信号。
3.驱动水泵电机：驱动信号送入水泵的电机，控制电机转速的变化，进而改变水泵的出水流量和扬程。
4.智能控制系统：通过传感器检测水泵的运行状态，将相关参数传输给智能控制系统，控制系统实时调整驱动信号，使水泵在最佳工作点运行。
总结起来，变频水泵通过变频器控制驱动电机的转速，根据实际需求调整水泵的出水流量和扬程，实现能效优化。
同时，结合负载优化技术、损耗降低技术和节流降压技术等多种节能技术，进一步提高水泵的能效，降低能耗。
变频水泵广泛应用于供水、排水、冷却循环等领域，具有显著的节能效果。
水泵变频调速控制系统原理
水泵变频调速控制系统原理目前水泵掌握系统中使用变频调速技术，大部分是采纳闭环调速掌握，即自动采集外界条件的变化如压力等信号通过调整来转变变频器的频率值，以达到调速目的。
变频调速掌握系统原理框图如图所示。
通过采集供水点水压反馈至掌握器，与水压设定值比较产生的偏差经调整后输出信号至变频器实现水泵电机的变频变速运行从而获得稳定的出水水压。
系统主要由四部分组成：（1）水泵电机（2）变频调速器（3）压力传感器（4）掌握器（PID调整)系统的掌握过程为：由压力传感器将出水口压力测出，并转换成与之相对应的0-5V（或4-20mA等）标准电信号，送到掌握器与工艺所需的设定值进行比较，得出偏差。
其偏差值由调整器按预先规定的调整规律进行运算得出调整信号，该信号经过处理送到变频器，从而使变频器将输入为380V／50Hz的工频沟通电变成输出为0～380V／0～50-60Hz连续可调电压与频率的沟通电，直接供应水泵电机。
水泵电机装上变频调速器后，节能效果特别显著，经过实测，比未装变频器节省43%左右的电能，而且生产工艺稳定。
（1）节能效果特别显著，采纳变频调速技术后，提高了电机的功率因数，削减了无功功率消耗，具有明显的经济效益。
（2）采纳变频调速技术后，电机定子电流下降，电源频率下降，水泵出水压力恒定。
由于电机水泵的转速普遍下降，电机水泵运行状况明显改善，延长了设备的使用寿命，降低了设备的修理费用。
同时，由于变频器启动和调速平稳，削减了对电网的冲击。
（3）系统采纳闭环掌握，参数超调波动范围小，偏差能准时进行掌握。
变频器的加速和减速可依据工艺要求自动调整，掌握精度高。
（4）由于变频调速器具有非常灵敏的故障检测、诊断、数字显示功能，提高了电机水泵运行的牢靠性。
水泵变频调速时的原理
水泵变频调速是通过调节电动机的供电频率来控制水泵的转速，从而实现流量和扬程的调节。
这种调速方式的基本原理如下：1. 电动机的原理：电动机的转速与供电频率成正比。
当供电频率增加时，电动机的转速也会相应增加；反之，供电频率降低时，电动机的转速也会降低。
2. 频率与转速的关系：变频调速器通过改变供电频率，可以精确控制电动机的转速。
对于感应电动机，转速与频率之间的关系可以通过以下公式表示：\[ n = (1 - \text{滑差率}) \times \text{同步速度} \]其中，\( n \) 是电动机的转速，\( \text{滑差率} \) 是电动机的滑差率，\( \text{同步速度} \) 是电动机的同步速度，同步速度与供电频率成正比。
3. 滑差率：滑差率是电动机在运行过程中由于转子与定子之间的相对滑动而造成的速度损失。
在变频调速中，通过调整供电频率，可以改变滑差率，从而控制电动机的转速。
4. 变频调速器：变频调速器是控制供电频率的关键设备。
它可以将标准的固定频率电源转换为可调的变频电源，供送给电动机。
变频调速器通常包括整流器、滤波器、逆变器等部分，其中逆变器是调节频率的关键。
5. 控制系统：在变频调速系统中，通常还需要一个控制系统来监测和调节电动机的转速。
这个系统可以是一个简单的开关，也可以是一个复杂的自动化控制系统，如PID控制器，它可以根据实际的流量和扬程需求自动调整供电频率。
6. 节能效果：变频调速不仅可以精确控制流量和扬程，还可以根据实际需求调整电动机的供电频率，从而节省能源。
与传统的阀门调节相比，变频调速可以减少不必要的能量消耗，提高系统的整体效率。
总之，水泵变频调速是通过改变电动机的供电频率来控制转速，实现流量的精确调节和能源的有效利用。
这种调速方式不仅可以提高水泵的性能，还可以减少能源消耗，具有显著的节能效果。
变频水泵的工作原理
变频水泵的工作原理
变频水泵的工作原理是通过调节电机转速来调节水泵的流量和压力。
它是将普通水泵与变频器相结合，通过变频器来控制水泵电机的输出频率和电压，从而改变电机的转速，进而改变水泵的流量和压力。
具体工作原理如下：
1. 变频器接收外部控制信号，根据设定的频率和电压输出信号。
2. 输出信号经过电机驱动进行放大，驱动水泵电机。
3. 变频器不断调节输出频率和电压，控制驱动电机的转速。
4. 当需要增加水泵流量时，变频器会提高输出频率和电压，从而提高电机转速，推动水泵提供更大的流量。
5. 当需要减少水泵流量时，变频器会降低输出频率和电压，从而降低电机转速，使水泵提供更小的流量。
6. 变频器可以根据需求实时调整水泵的工作状态，保持恒压供水，提高能效和稳定性。
总的来说，变频水泵通过调节电机转速来改变水泵的流量和压力，实现精确控制和节能运行。
变频器在水泵应用的原理
变频器在水泵应用的原理1. 引言变频器是一种用于调节电动机转速的设备，广泛应用于工业生产中的水泵系统中。
本文将介绍变频器在水泵应用中的原理。
2. 变频器的工作原理变频器通过改变输入电源的频率来调节电动机的转速，进而实现对水泵的流量和压力控制。
其工作原理主要包括以下几个方面：•电源变频：变频器将输入电源的频率从固定的工频(一般为50Hz或60Hz)转变为可调节的频率。
通过调节输出频率，可以实现对电动机转速的精确控制。
•电机控制：变频器将变频后的电源供给电动机，控制电机的运行速度。
根据不同的需求，可以实现电动机的启动、停止、正反转等控制功能。
•电流控制：变频器还负责对电动机的电流进行调节，保证电机在工作过程中的运行稳定性。
通过控制电流的大小，可以避免电机因过载而损坏。
•保护功能：变频器还具备各种保护机制，如过载保护、短路保护、温度保护等，保证电动机和系统的安全运行。
3. 变频器在水泵应用中的优势变频器在水泵应用中具有以下几个优势：•节能减排：传统的水泵系统往往采用调节阀门的方式来调节流量，但这种方式会浪费大量能源。
而通过变频器控制水泵的转速，可以根据实际需求来调节水流，实现节能减排的目的。
•保护水泵：变频器可以通过控制电流和电压的大小，使水泵在工作过程中达到最佳状态，减少水泵的磨损和故障率，延长水泵的使用寿命。
•提高控制精度：变频器可以精确地控制水泵的转速，使得水泵的流量、压力等参数可以根据实际需求进行调节，提高了水泵系统的控制精度。
•降低噪音和振动：变频器可以调整电机的转速和运行状态，减少水泵系统的噪音和振动，提升了工作环境的舒适性。
4. 变频器在水泵应用中的实际案例下面以某工业水泵系统为例，介绍变频器在水泵应用中的实际效果：•引言：该工业水泵系统用于输送高粘度液体，传统的恒速水泵无法满足其流量和压力需求。
因此，采用变频器来控制水泵的转速，以适应不同的工况。
•优势：–节能减排：变频器减少了水泵的能耗，每年节约电力达30%以上，减少了对环境的污染。

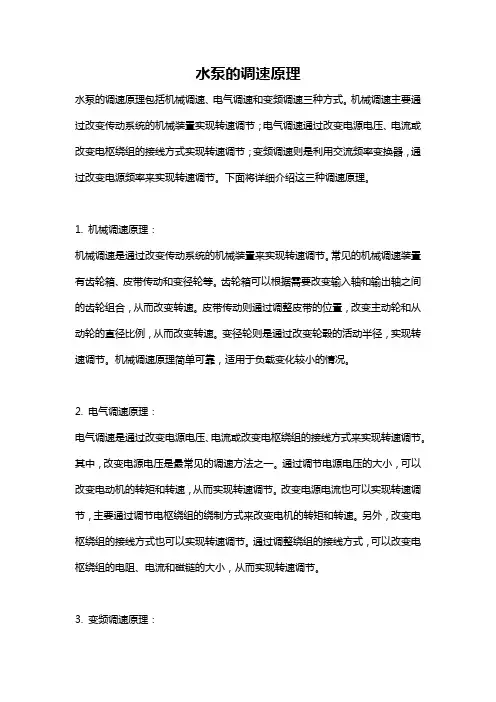

水泵的调速原理
水泵的调速原理水泵的调速原理包括机械调速、电气调速和变频调速三种方式。
机械调速主要通过改变传动系统的机械装置实现转速调节；电气调速通过改变电源电压、电流或改变电枢绕组的接线方式实现转速调节；变频调速则是利用交流频率变换器，通过改变电源频率来实现转速调节。
下面将详细介绍这三种调速原理。
1. 机械调速原理：机械调速是通过改变传动系统的机械装置来实现转速调节。
常见的机械调速装置有齿轮箱、皮带传动和变径轮等。
齿轮箱可以根据需要改变输入轴和输出轴之间的齿轮组合，从而改变转速。
皮带传动则通过调整皮带的位置，改变主动轮和从动轮的直径比例，从而改变转速。
变径轮则是通过改变轮毂的活动半径，实现转速调节。
机械调速原理简单可靠，适用于负载变化较小的情况。
2. 电气调速原理：电气调速是通过改变电源电压、电流或改变电枢绕组的接线方式来实现转速调节。
其中，改变电源电压是最常见的调速方法之一。
通过调节电源电压的大小，可以改变电动机的转矩和转速，从而实现转速调节。
改变电源电流也可以实现转速调节，主要通过调节电枢绕组的绕制方式来改变电机的转矩和转速。
另外，改变电枢绕组的接线方式也可以实现转速调节。
通过调整绕组的接线方式，可以改变电枢绕组的电阻、电流和磁链的大小，从而实现转速调节。
3. 变频调速原理：变频调速是利用交流频率变换器，通过改变电源频率来控制电机的转速。
变频器是一种可以将输入电源的电频和电压进行变换的装置。
通过改变电源的频率，可控制电动机的转速。
以三相异步电机为例，变频器通过调整输出电压的频率和幅值，改变电动机的磁极旋转速度，从而实现转速调节。
变频调速具有调速范围广、控制精度高、转矩平滑稳定等优点，广泛应用于工业生产中。
总结起来，水泵的调速原理包括机械调速、电气调速和变频调速三种方式。
机械调速通过改变传动系统的机械装置实现转速调节，电气调速通过改变电源电压、电流或改变电枢绕组的接线方式实现转速调节，变频调速利用交流频率变换器，通过改变电源频率来控制电机的转速。
水泵变频调速原理
水泵变频调速原理
水泵变频调速是利用变频器控制水泵的工作频率，进而调整水泵的转速的一种方法。
其原理是通过改变输入电压的频率来控制电动机的转速。
变频器是一种能够将固定频率交流电转换为可调频率交流电的电子设备。
在传统的水泵系统中，水泵的转速是由电源提供的固定频率交流电决定的，一旦电源的频率确定，水泵的转速也就确定了。
而采用变频调速技术后，可以通过改变电源的频率，实现对水泵转速的精确控制。
变频调速主要分为三个步骤：检测、控制和输出。
首先，检测部分通过传感器实时采集水泵转速的信息，将其转换为电信号，传送给变频器。
然后，控制部分根据设定的转速需求，通过对变频器进行编程，控制电源的频率和电压输出。
最后，输出部分将调整后的电源输出给电动机，从而改变水泵的转速。
当需要增加水泵转速时，变频器会提高输入电压的频率和电压，输出给电动机，从而使电动机转速增加。
反之，当需要降低水泵转速时，变频器会降低输入电压的频率和电压。
通过这种方式，可以实现对水泵转速的平稳调整。
水泵变频调速技术具有精确控制、高效节能和平稳运行等优点。
通过根据不同的工况需求，调整水泵的转速，可以提高水泵的工作效率，减少能源消耗，同时延长水泵的使用寿命。
因此，在工业生产和建筑应用中，水泵变频调速技术得到了广泛应用。
变频水泵 原理
变频水泵原理
变频水泵是一种利用变频器控制马达转速来实现水流量控制的设备。
它的工作原理是通过变频器改变输入电压的频率和幅值，从而改变马达的转速，进而控制水泵的输出流量。
一般而言，水泵的转速和电压频率成正比，即电压频率越高，水泵的转速也会相应提高，输出流量也就增加。
而变频器可以通过调整输出电压频率，使水泵的转速随之变化，从而实现精准的流量控制。
变频水泵的电机驱动系统由两部分组成：变频器和电机。
其中，变频器通过将电源的交流电转换为直流电，再由逆变电路将直流电转换为用于驱动电机的交流电。
变频器可以根据用户的需求来调整输出电压频率和幅值，以控制电机的转速和输出流量。
在变频器的控制下，水泵的运行是非常灵活的。
它可以根据实际需要来改变水流量，满足不同场合的要求。
此外，由于变频水泵可以根据实际负载情况自动调节转速，相比传统的固定转速水泵，它具有更高的能效和节能效果。
总结起来，变频水泵通过变频器对电机的转速进行控制，从而实现对水泵输出流量的精准调节。
它的工作原理是基于改变输入电压频率和幅值来改变电机转速的特性，在实际应用中具有广泛的适用性和节能效果。
