建筑防雷避雷带施工方案
建筑工程防雷工程施工方案
建筑工程防雷工程施工方案一、前期准备工作在进行防雷工程施工之前，需对施工现场进行认真的勘查和测量，了解建筑结构、周围环境、用电情况等情况，综合考虑确定防雷系统的布设方案。
同时要提前准备好所需材料和设备，确保施工中不会因为缺少材料而影响进度。
二、防雷系统设计根据建筑的特点和需求，确定适合的防雷系统设计方案。
常见的防雷系统包括避雷带、避雷针、接地装置等。
要根据建筑的高度和形状，选择合适的避雷针和避雷带，确保其可以有效地引导雷电流入地。
三、施工方案1. 避雷带的铺设首先需在建筑的周围挖掘一条深度达到要求的基坑，然后在基坑内铺设避雷带，注意避雷带的接地装置的布置需要符合要求。
避雷带的接地装置一般需要埋设在地下1米深的地下，确保可以有效地将雷电流引入地下。
2. 避雷针的安装避雷针的布置一般需要根据建筑的高度和形状进行合理的安排，确保可以有效地引导雷电流。
避雷针的安装需要在建筑的顶部或者高处固定，同时要确保与避雷带的连接牢固可靠。
3. 接地装置的设置接地装置是防雷系统中非常重要的一部分，其设置需要遵循相关的规范和标准。
接地装置的埋设深度一般需要达到1米，确保可以有效地将雷电流引入地下。
同时要保证接地装置与避雷带和避雷针的连接牢固可靠。
4. 施工过程中的安全措施在施工过程中，需严格遵守相关的安全规定，提前制定详细的安全方案，确保施工人员的安全。
同时要加强现场管理，保证所有操作符合相关的规范和标准。
综上所述，建筑工程防雷工程施工方案需要综合考虑建筑结构、雷电保护设备以及施工过程中的安全措施等多个方面。
只有在各个环节都得到严格的控制和管理，才能确保防雷系统的安全可靠。
希望以上内容对您有所帮助。
接地防雷施工方案(3篇)
第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。
（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。
防雷及接地安装施工方案
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。
建筑防雷避雷带施工方案
建筑防雷避雷带施工方案范本一：建筑防雷避雷带施工方案一、前言防雷是建筑工程中重要的安全措施之一，避雷带作为防雷的重要组成部分，其施工方案的合理性和有效性直接影响着建筑物的防雷效果。
本为建筑防雷避雷带施工方案，旨在提供一个全面详细的施工指引，确保防雷措施的合理实施。
二、施工准备1. 目标与原则1.1 目标：确保建筑物内外的防雷系统能够有效地承担起防雷，减少雷电灾害对建筑物和人员的伤害。
1.2 原则：合规、科学、可靠、经济、安全。
2. 安全技术措施2.1 施工现场安全防护2.2 操作安全要求2.3 人员技术资质要求3. 施工材料准备3.2 施工工具3.3 监测仪器三、施工流程1. 施工准备1.1 施工计划编制1.2 施工组织设计1.3 施工图纸审核2. 安装防雷设施2.1 安装地面避雷带2.2 安装建筑内部接地装置2.3 安装天线、信号线及设备接地装置3. 接地系统施工3.1 接地电阻测试3.2 接地装置施工3.3 接地系统接地电阻检测4. 避雷设备安装4.2 避雷设备与接地装置的连接4.3 其他防雷设备的安装四、施工质量控制1. 施工验收要求1.1 施工完工验收1.2 非完工验收1.3 隐蔽工程验收2. 质量控制措施2.1 材料检验2.2 施工工艺控制2.3 施工质量检查五、附件- 建筑防雷避雷带施工图纸- 建筑防雷施工现场照片六、法律名词及注释- 施工计划编制：根据防雷施工的实际情况，制定施工计划，明确施工目标、时间和各个环节的工作量和责任。
- 安装地面避雷带：安装在建筑物周围地面，起到引导和分散雷电流的作用。
- 接地电阻测试：通过特定的测试仪器测量接地系统的电阻值，确保接地装置的质量。
- 施工验收要求：对防雷系统的施工完成情况进行检验和验收，确保施工质量符合规范要求。
范本二：建筑防雷避雷带施工方案一、工程背景建筑防雷工作是建筑工程中至关重要的环节，其中避雷带作为建筑物主体和地面之间的防雷电连接环节，对于建筑物的安全必须高度重视。
防雷工程施工方案
防雷工程施工方案一、工程概述本项目为某建筑物防雷工程，建筑物位于我国中部地区，为一栋多层综合性大楼。
根据《建筑物防雷设计规范》（GB 50057-2010）的要求，结合建筑物的结构、用途及地理位置，确定本工程防雷等级为二级。
二、施工目标1. 确保建筑物防雷系统满足国家规范要求，降低雷电对建筑物及人身安全的危害。
2. 提高建筑物防雷设备的可靠性和稳定性，延长使用寿命。
3. 施工过程中，确保施工质量、安全、进度等方面的协调统一。
三、施工内容1. 外部防雷设施：包括避雷针、避雷带、接地装置等。
2. 内部防雷设施：包括避雷器、防雷箱、等电位连接等。
3. 防雷接地系统：包括接地体、接地干线、接地支线等。
4. 防雷监测系统：包括雷电监测器、数据采集器等。
四、施工方法及步骤1. 外部防雷设施施工：（1）避雷针安装：根据设计图纸，确定避雷针的安装位置，采用固定式安装方法，将避雷针固定在建筑物顶部。
（2）避雷带安装：沿建筑物屋顶周边敷设避雷带，与避雷针连接，采用焊接或螺栓连接。
（3）接地装置施工：按照设计要求，挖接地坑，安装接地体，连接接地干线，确保接地电阻符合规范要求。
2. 内部防雷设施施工：（1）避雷器安装：在建筑物内部电气系统中安装避雷器，保护重要设备及线路。
（2）防雷箱安装：根据建筑物内部电气系统布局，安装防雷箱，实现电源线路的防雷保护。
（3）等电位连接：将建筑物内部金属物体、设备外壳等与接地系统连接，确保等电位。
3. 防雷接地系统施工：（1）接地体施工：按照设计要求，挖接地坑，安装接地体，确保接地电阻符合规范要求。
（2）接地干线施工：将接地体与接地干线连接，沿建筑物内部敷设，连接各电气设备接地支线。
（3）接地支线施工：将接地干线与电气设备连接，确保接地可靠。
4. 防雷监测系统施工：（1）雷电监测器安装：在建筑物顶部或附近合适位置安装雷电监测器。
（2）数据采集器安装：将雷电监测器与数据采集器连接，实现雷电数据的实时采集。

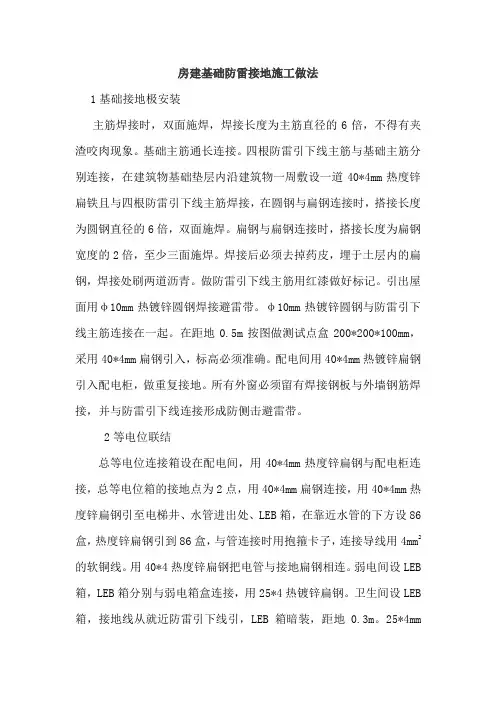

房建基础防雷接地施工做法
房建基础防雷接地施工做法1基础接地极安装主筋焊接时，双面施焊，焊接长度为主筋直径的6倍，不得有夹渣咬肉现象。
基础主筋通长连接。
四根防雷引下线主筋与基础主筋分别连接，在建筑物基础垫层内沿建筑物一周敷设一道40*4mm热度锌扁铁且与四根防雷引下线主筋焊接，在圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，双面施焊。
扁钢与扁钢连接时，搭接长度为扁钢宽度的2倍，至少三面施焊。
焊接后必须去掉药皮，埋于土层内的扁钢，焊接处刷两道沥青。
做防雷引下线主筋用红漆做好标记。
引出屋面用φ10mm热镀锌圆钢焊接避雷带。
φ10mm热镀锌圆钢与防雷引下线主筋连接在一起。
在距地0.5m按图做测试点盒200*200*100mm，采用40*4mm扁钢引入，标高必须准确。
配电间用40*4mm热镀锌扁钢引入配电柜，做重复接地。
所有外窗必须留有焊接钢板与外墙钢筋焊接，并与防雷引下线连接形成防侧击避雷带。
2等电位联结总等电位连接箱设在配电间，用40*4mm热度锌扁钢与配电柜连接，总等电位箱的接地点为2点，用40*4mm扁钢连接，用40*4mm热度锌扁钢引至电梯井、水管进出处、LEB箱，在靠近水管的下方设86盒，热度锌扁钢引到86盒，与管连接时用抱箍卡子，连接导线用4mm2的软铜线。
用40*4热度锌扁钢把电管与接地扁钢相连。
弱电间设LEB 箱，LEB箱分别与弱电箱盒连接，用25*4热镀锌扁钢。
卫生间设LEB 箱，接地线从就近防雷引下线引，LEB箱暗装，距地0.3m。
25*4mm热镀锌扁钢直接引入LEB箱。
无等电位连接扁钢的暗装箱设接地连接扁钢，与线管焊接。
明装箱的暗盒与管接在一起，盒内设接地螺栓，予留等电位连接。
竖井内接地干线选用25*3带护套铜带，与等电位箱连接选用同等截面铜带与干线螺栓固定。
3人工接地极安装人工环型接地极采用一道40*4mm热镀锌扁钢侧放，沿外圈基础焊接成环形，作为防雷接地体，敷设在基础垫层内。
通过外引接地连接线与基础自然接地体可靠焊通。
专项防雷工程施工方案
一、工程概述本项目为某企业办公大楼专项防雷工程，该大楼位于我国某市区，是一座高度为150米的现代化建筑。
工程主要包括防雷接地系统、防雷配电系统、防雷信息系统等部分。
为确保大楼免受雷电侵害，提高防雷能力，特制定本专项施工方案。
二、施工目标1. 确保大楼主体结构、设备设施及人员安全，降低雷电灾害风险。
2. 符合国家、行业和地方相关防雷法规、标准要求。
3. 提高大楼防雷系统的可靠性和稳定性，降低故障率。
三、施工内容1. 防雷接地系统：包括室外接地体、室内接地体、接地母线、接地支线等。
2. 防雷配电系统：包括避雷针、避雷带、避雷网、配电箱等。
3. 防雷信息系统：包括防雷监测系统、防雷预警系统、防雷信息传输系统等。
四、施工方法及步骤1. 防雷接地系统施工：（1）室外接地体施工：采用垂直接地体，按设计要求开挖坑井，安装接地体，回填土并夯实。
（2）室内接地体施工：在建筑物基础内预埋接地体，连接接地母线，接入各设备接地支线。
（3）接地母线施工：按照设计图纸，敷设接地母线，连接室外接地体和室内接地体。
（4）接地支线施工：将接地支线接入设备，确保设备接地可靠。
2. 防雷配电系统施工：（1）避雷针施工：根据设计要求，在建筑物顶部安装避雷针，连接避雷带。
（2）避雷带施工：沿建筑物屋顶边缘敷设避雷带，连接避雷网。
（3）避雷网施工：在建筑物屋顶敷设避雷网，连接避雷带。
（4）配电箱施工：安装防雷配电箱，连接避雷针、避雷带、避雷网等。
3. 防雷信息系统施工：（1）防雷监测系统施工：安装监测设备，连接监测线路，实现实时监测。
（2）防雷预警系统施工：安装预警设备，连接预警线路，实现预警信息传输。
（3）防雷信息传输系统施工：敷设传输线路，连接监测预警设备，确保信息传输畅通。
五、施工质量控制1. 严格遵循国家、行业和地方相关防雷法规、标准要求。
2. 施工过程中，确保各项指标达到设计要求，如接地电阻、防雷等级等。
3. 施工材料须为正规厂家生产，符合国家相关标准，质量可靠。
防雷专项施工方案范本
一、工程概况1. 工程名称：XX建筑物防雷工程2. 施工地点：XX市XX区XX街道3. 施工单位：XX建筑工程有限公司4. 设计单位：XX建筑设计研究院5. 监理单位：XX工程监理有限公司二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑电气工程施工质量验收统一标准》（GB 50300-2013）3. 《建筑电气工程接地装置施工及验收规范》（GB 50169-2014）4. 《建筑物防雷设施安装》（D562）5. 《电气装置安装工程接地装置施工及验收规范》（GB 50169）三、施工目标1. 确保建筑物防雷设施符合设计要求，满足防雷保护需求。
2. 严格按照施工规范进行施工，确保工程质量。
3. 在施工过程中，确保施工安全，防止发生安全事故。
四、施工措施1. 施工准备（1）组织施工人员学习防雷施工规范和操作规程。
（2）配备必要的施工工具、设备、材料及防护用品。
（3）对施工现场进行清理，确保施工环境安全。
2. 施工工艺（1）接地装置施工①接地体采用扁钢、圆钢、钢管等材料，埋设深度不小于0.7米，埋设长度不小于2.5米。
②接地体顶面埋设深度应均匀，避免局部隆起或凹陷。
③接地体应垂直埋设，与地面成90度角。
④接地体之间应采用搭接方式连接，搭接长度应符合规范要求。
（2）避雷针、避雷带、避雷网施工①避雷针、避雷带、避雷网应采用热镀锌钢材，防腐处理。
②避雷针、避雷带、避雷网应与接地体可靠连接，连接处应进行焊接。
③避雷针、避雷带、避雷网应安装牢固，确保其在雷雨天气中能正常工作。
（3）防雷接地测试①施工完成后，对防雷接地装置进行测试，确保接地电阻符合设计要求。
②测试方法：使用接地电阻测试仪，测试接地体与大地之间的电阻值。
3. 施工质量控制（1）严格按照施工规范和设计要求进行施工。
（2）对施工材料、设备进行检查，确保其质量符合要求。
（3）对施工过程进行监控，确保施工质量。
五、施工进度计划1. 施工前期准备：5天2. 接地装置施工：10天3. 避雷针、避雷带、避雷网施工：15天4. 防雷接地测试：3天5. 施工验收：3天六、安全及文明施工措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷施工方案
1.防雷系统说明
本工程所有建筑是一般工业建筑，1、2、3、5、6、11、12号建筑预计防雷击次数接近或大于0.06次/a，为三类防雷建筑，7、9、10号建筑具有2区危险环境，为二类防雷建筑。
要求接地电阻小于1欧姆。
建筑物的防雷均利用建筑基础内钢筋以及柱、梁框架内钢筋等建筑金属构件作防雷及接地雷装置。
利用设置在女儿墙、屋面的避雷带或金属屋面防直击雷。
1.1屋面防雷施工方案
1.沿建筑女儿墙和山墙上、金属扣板下贴装避雷带（镀锌扁钢25x4）作为
接闪器防直击雷。
2.在女儿墙与金属屋面之间利用支墩安装避雷带（镀锌扁钢25x4）网格。
3.避雷针安装于管道支架上并与屋面避雷带焊接连通。
4.所有突出屋面的金属建筑物或金属体就近与避雷带连接
5.所有进出建筑的风管、水管、电缆桥架、保护管等金属体应在进出建筑出与避雷带
连接。
2.施工准备
2.1 材料要求
2.1.1 镀锌钢材有扁钢、角钢、圆钢、钢管等热镀锌材料，应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
2.1.2 镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
2.1.3 电焊条、氧气、乙炔、沥青漆、混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2.2 主要机具
2.2.1 常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、大锤、冲击钻、电焊机、电焊工具等。
2.3避雷网安装作业条件：
（1）接地体与引下线必须做完。
（2）支架安装完毕。
2.4避雷针安装作业条件：
（1）接地体及引下线必须做完。
（2）需要脚手架处，脚手架搭设完毕。
3.施工要求
3.1避雷网安装
（1）避雷带应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，支持件的间距和承受的垂直拉力应符合施工质量验收规范要求。
（2）避雷带弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍。
（3）避雷带扁钢，截面不得小于48mm；如为圆钢直径不得小于8mm。
（4）焊接要求：
1.镀锌扁钢不小于其宽度的2倍，三面施焊。
（当扁钢宽度不同时，搭接长度以宽的为准）敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
2.镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。
3.镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
4.镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接。
（5）在建筑物的变形缝处应做防雷跨越处理。
（6）避雷线同引下线焊接处的药皮应敲掉，进行局部调直后刷防锈漆及铅油（或银粉）。
（7）建筑物屋顶上突出物，如金属建筑结构、透气管、金属屋面、铁栏杆、爬梯、冷却水塔、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。
3.2避雷针制作与安装
3.2.1 壁雷针制作与安装应符合以下规定
（1）所有金属部件必须镀锌，操作时注意保护镀锌层。
（2）采用镀锌钢管制作针尖，管壁厚度不得小于3mm，钉尖刷锡长度不得小于70mm。
（3）多节避雷针各节尺寸见表3－49。
钉体各节尺寸
表3-49
（4）避雷针应垂直安装牢固，垂直度允许偏差为3/1000。
（5）焊接要求详见第4.2.2.（2）条清除药皮后刷防锈漆。
（6）避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：
A、独立避雷针一般采用直径为19mm镀锌圆钢。
B、屋面上避雷针一般宜采用直径25mm镀锌钢管。
C、水塔顶部避雷针采用直径25mm或40mm的镀锌管。
D、烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。
E、避雷环用直径12mm镀锌圆钢或截面为l00mm2镀锌扁钢，其厚度为4mm。
3.2.2 避雷针制作：
按设计要求的材料所需的长度分上、中、下三节进行下料。
如针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，进行焊缝磨尖，涮锡，然后将另一端与中、下二节钢管找直，焊好。
3.2.3 避雷针安装：
先将支座钢板的底板固定焊接在管道支架上，焊上一块肋板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其它三块肋板。
最后将引下线焊在底板上，清除药皮刷防锈漆。
3.3支架安装
本工程采用混凝土支座
（1）将混凝土支座分档摆好。
先在两端支架间拉直线，然后将其它支座用砂浆找平找直。
（2）防雷装置的各种支架顶部一般应距建筑物表面l00mm；接地干线支架其顶部应距墙面20mm。
（3）支架水平间距不大于2m；垂直间距不大于1.5m。
各间距应均匀，允许偏差30mm。
转角处两边的支架距转角中心不大于250mm。
（4）支架应平直。
水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于l0mm。
（5）支架等铁件均应做防腐处理。
4.施工标准
防雷与接地工程施工执行质量标准：《建筑电气工程施工质量验收规范》（GB50303-2002）。
