隧道洞外截水沟首件工程施工技术方案范本（二篇）
隧道洞外截水沟首件工程施工技术方案范本一、工程概况国道___线川藏公路（___境）通麦至___道班段整治改建工程K4093+607隧道出洞口洞外坡面设置截水沟，截水沟顺坡面排走，在出水口处设置浆砌片石铺砌，截水沟伸缩缝每___米设置一道，缝用沥青麻筋填塞，截水沟采用M10浆砌片石，结构断面形式为厚30㎝，60120cm梯形,每延米工程量为浆砌片石___m3/m；开挖沟槽土石方___m3/m,出口端截水沟长___m,计浆砌片石___m3；开挖土石方___m3。
二、施工准备情况【1】材料施工所需的材料已准备就绪。
1)原材料质量符合要求。
2)砂浆配合比及强度符合要求。
3)尺寸各项指标均符合要求。
【2】人员、机械设备情况为保证工程质量，提高施工效率，标准施工现场，规范作业程序，项目部派出与之相匹配的专业人员到现场进行指导。
为满足施工需要，并对施工队配备充足的机械、工具、操作人员以及劳动力。
《进场试验仪器、施工机械设备》（附后）、人员(附后): 【3】测量放样（附后）三、工期进度计划计划总工期___天。
开工日期：___年___月___日计划完工日期：___年___月___日四、施工方法及工艺流程【1】施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。
【2】施工工艺流程（见附表）【3】施工方法3.1、沟槽开挖：根据现场施工测量放线进行开挖土方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。
3.2、浆砌片石砌筑3.2.1、浆砌片石的石料强度必须符合设计要求，采用色泽均匀、结构密实、不易风化、无裂缝的硬质石料，石料中部厚度不小于15㎝，镶面片石选用表面较平整及尺寸较大者，截水沟铺砌后应与坡面衔接平顺，避免雨水渗入沟基底。
3.2.2、所用M10#砂浆的强度要符合设计规定的标准，所用水泥、砂、水应符合规范规定的质量要求，砂要用中、粗砂，砂的粒径不大于5㎜，砂浆采用重量法进行配比、拌和，在3～___小时内使用完毕，在运输过程发生离析、泌水的砂浆，砌筑前应需要重新拌和方可使用，已凝结的砂浆不得再使用。

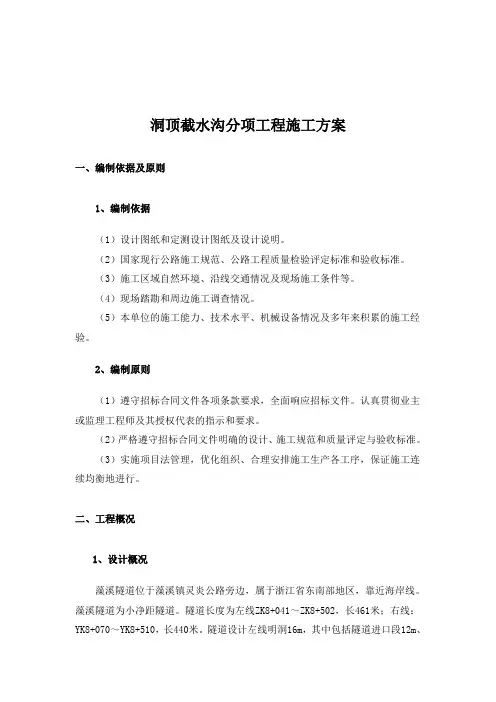

洞顶截水沟分项工程施工方案
洞顶截水沟分项工程施工方案一、编制依据及原则1、编制依据（1）设计图纸和定测设计图纸及设计说明。
（2）国家现行公路施工规范、公路工程质量检验评定标准和验收标准。
（3）施工区域自然环境、沿线交通情况及现场施工条件等。
（4）现场踏勘和周边施工调查情况。
（5）本单位的施工能力、技术水平、机械设备情况及多年来积累的施工经验。
2、编制原则（1）遵守招标合同文件各项条款要求，全面响应招标文件。
认真贯彻业主或监理工程师及其授权代表的指示和要求。
（2）严格遵守招标合同文件明确的设计、施工规范和质量评定与验收标准。
（3）实施项目法管理，优化组织、合理安排施工生产各工序，保证施工连续均衡地进行。
二、工程概况1、设计概况藻溪隧道位于藻溪镇灵炎公路旁边，属于浙江省东南部地区，靠近海岸线。
藻溪隧道为小净距隧道。
隧道长度为左线ZK8+041～ZK8+502，长461米；右线：YK8+070～YK8+510，长440米。
隧道设计左线明洞16m，其中包括隧道进口段12m、出口段4m；右线明洞19米，其中包括隧道进口段12m，出口段7m。
藻溪隧道设计概况一览表藻溪隧道起讫桩号左线右线ZK8+041～ZK8+502YK8+070～YK8+510长度(m)461440洞门型式进口端半明洞式洞门端墙式洞门出口端半明洞式洞门偏压端墙式洞门衬砌级别明洞1619V级84 88IV级188 198III级173 135 平面设2%最大超高纵断面单项坡，上坡0.4%2、地质概况藻溪隧道进口及洞身段岩性主要为强—微风化角砾玻屑凝灰岩。
强风化较破碎，较坚硬，碎裂结构；中风化岩致密坚硬，节理裂隙较发育，岩体呈块状结构；微风化岩坚硬致密较完整，节理裂隙较发育，岩体呈块状结构；出洞口段岩性主要为流纹岩，强风化较破碎，较坚硬，结构碎裂；中风化岩致密坚硬，节理裂隙较发育，岩体呈块状碎裂镶嵌结构；微风化岩坚硬致密，完整较好，节理裂隙发育一般，岩体呈块状结构。
该段发育F1断裂和不同岩性不整合接触带，断裂带两侧围岩节理发育，完整性较差。
隧道截水沟施工工艺方法
隧道截水沟施工工艺方法1.施工准备（1）隧道洞口开挖施工所需原材料已经储备，并经试验检测报监理验收合格。
原材料采用汽车运输，确保满足施工要求。
（2）机械、人员就位后进行隧道洞口开挖施工条件。
（3）场地平整及硬化，禁止原材料堆放在原地面。
2.施工工艺方法截水沟明挖施工总体施工原则，采取边开挖边砌筑，截水沟开挖前，先清除边仰坡上的浮土、危石，再进行截水沟开挖施工。
截水沟开挖应布设在边仰坡开挖线5m以外，洞顶截水沟（混凝土现浇）。
（1）测量放样检查坡度、坡面稳定性，用全站仪测量定出截水沟的桩，连接桩位用石灰粉划线，此线即为截水沟的开挖轮廓线。
（2）截水沟开挖1）在边仰坡开挖线以外5m开挖截水天沟。
2）截水沟开挖后，基底应夯实整平，如遇见裸露岩石时需将截水天沟的位置进行适当调整，调整后线型必须顺直且排水顺畅，基础尺寸必须满足设计要求。
3）砌筑施工时注意：“截水沟每10米设一道伸缩缝，缝用沥青筋填塞”截水沟断面形式见图。
（3）材料要求石料：1）砌体工程的石料应质地坚硬，不易风化，无裂纹，禁止采用风化石进行砌筑。
2）石料表面的污溃应予清除。
3）用于镶面的片石宜选用表面较平整，尺寸较大者，且边缘的厚度不得小于15cm4）不大于20cm~30cm外露面应稍加修凿。
砂浆：1）砌体工程所用砂浆的强度等级为M10,釆用机械拌合，现场应该摆放砂浆配合比的标识牌，禁止采用人工拌合。
2）配合比应严格按照实验室提供的配合比。
3）砂浆应充分的搅拌均匀。
（4）沟槽开挖挖掘机开挖，自卸汽车运土，开挖至距设计尺寸10cm时，改用人工挖掘，人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
（5）基础砌筑1）基础釆用坐浆法施工，禁止在原地面进行码砌。
2）片石砌筑分段分层砌筑，每10m并设置一道沉降缝。
3）砌筑时注意外路面带细凿边缘是，细凿边缘的宽度应为3cm~5cm。
4）基底为石质时，应先将基底表面清洗、湿润再坐浆砌筑基。
5）砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
隧道洞口排水沟施工方案
隧道洞口排水沟施工方案1. 引言隧道洞口排水沟是隧道建设中的重要部分，其主要作用是排除洞口附近的积水，保证车辆和行人的安全通行。
为了有效建设和管理隧道洞口排水沟，本文将介绍一个施工方案。
2. 施工方案2.1 施工前准备在进行隧道洞口排水沟施工前，需要进行以下准备工作：•进行现场勘察，确定排水沟的位置和长度。
•制定施工计划，确定施工队伍和施工时间。
•采购施工所需的材料和设备，如水泥、砂浆、排水管道等。
•安排人员培训，确保施工人员掌握相关施工技能。
2.2 施工过程隧道洞口排水沟的施工过程主要包括以下几个步骤：2.2.1 清理工作首先，需要清理洞口附近的杂物和泥浆，确保施工区域干净整洁。
清理工作可以使用铁锹、扫帚等工具进行，必要时还可以使用吸尘器等设备。
2.2.2 准备材料接下来，需要准备施工所需的材料。
根据设计要求，采购适量的水泥、砂浆和排水管道等材料，并根据需要进行预处理。
2.2.3 构建排水沟施工人员根据设计图纸和要求，进行排水沟的构建工作。
一般情况下，可以采用挖掘机等设备进行挖土和修整工作，确保排水沟的形状和尺寸符合设计要求。
2.2.4 安装排水设备完成排水沟的构建后，需要安装排水设备，如排水管道和检查井等。
施工人员应根据设计要求，正确安装排水设备，并保证其与排水沟的连接紧密、无漏水情况。
2.2.5 测试和修整完成排水设备的安装后，需要进行测试，确保排水沟可以正常工作。
测试包括向排水沟中注入一定量的水，并观察排水设备的排水情况。
如有必要，还需对排水沟进行修整，以保证其排水能力符合要求。
2.3 施工安全在进行隧道洞口排水沟施工时，应注意施工安全。
以下是几点施工安全注意事项：•施工人员应佩戴安全帽、防护鞋等个人防护设备。
•确保施工现场的安全，设置警示标识，并保证周围人员不会受到施工影响。
•合理安排施工队伍，确保施工人员之间的协作。
•遵守施工规范和操作流程，不得擅自修改或忽略安全要求。
3. 施工后维护隧道洞口排水沟施工完成后，还需要进行定期维护，以保证排水沟的畅通和功能。
隧道截水沟施工工艺及施工方法要点
隧道截水沟施工工艺及施工方法要点截水沟明挖施工总体施工原则，采取边开挖边砌筑，截水沟开挖前，先清除边仰坡上的浮土、危石，再进行截水沟开挖施工。
截水沟开挖应布设在边仰坡开挖线5m以外，洞顶截水沟（混凝土现浇）。
1.施工准备（1）隧道洞口开挖施工所需原材料已经储备，并经试验检测报监理验收合格。
原材料采用汽车运输，确保满足施工要求。
（2）机械、人员就位后进行隧道洞口开挖施工条件。
（3）场地平整及硬化，禁止原材料堆放在原地面。
2.施工工艺截水沟施工流程图3.施工方法（1）测量放样检查坡度、坡面稳定性，用全站仪测量定出截水沟的桩，连接桩位用石灰粉划线，此线即为截水沟的开挖轮廓线。
（2）截水沟开挖在边仰坡开挖线以外5m开挖截水天沟。
截水沟开挖后，基底应夯实整平，如遇见裸露岩石时需将截水天沟的位置进行适当调整，调整后线型必须顺直且排水顺畅，基础尺寸必须满足设计要求。
砌筑施工时注意：“截水沟每10米设一道伸缩缝，缝用沥青筋填塞”。
（3）材料要求石料：砌体工程的石料应质地坚硬，不易风化，无裂纹，禁止采用风化石进行砌筑。
石料表面的污溃应予清除。
用于镶面的片石宜选用表面较平整，尺寸较大者，且边缘的厚度不得小于15cm。
不大于20cm~30cm外露面应稍加修凿。
砂浆：砌体工程所用砂浆的强度等级为M10,釆用机械拌合，现场应该摆放砂浆配合比的标识牌，禁止采用人工拌合。
配合比应严格按照实验室提供的配合比。
砂浆应充分的搅拌均匀。
（4）沟槽开挖挖掘机开挖，自卸汽车运土，开挖至距设计尺寸10cm时，改用人工挖掘，人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
（5）基础砌筑基础釆用坐浆法施工，禁止在原地面进行码砌。
片石砌筑分段分层砌筑，每10m并设置一道沉降缝。
砌筑时注意外路面带细凿边缘是，细凿边缘的宽度应为3cm~5cm。
基底为石质时，应先将基底表面清洗、湿润再坐浆砌筑基。
砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。

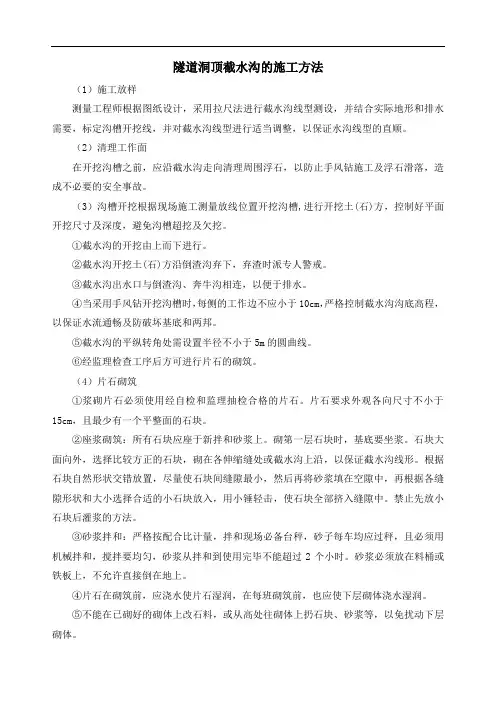

隧道洞顶截水沟的施工方法
隧道洞顶截水沟的施工方法（1）施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。
（2）清理工作面在开挖沟槽之前，应沿截水沟走向清理周围浮石，以防止手风钻施工及浮石滑落，造成不必要的安全事故。
（3）沟槽开挖根据现场施工测量放线位置开挖沟槽,进行开挖土(石)方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。
①截水沟的开挖由上而下进行。
②截水沟开挖土(石)方沿倒渣沟弃下，弃渣时派专人警戒。
③截水沟出水口与倒渣沟、奔牛沟相连，以便于排水。
④当采用手风钻开挖沟槽时，每侧的工作边不应小于10cm，严格控制截水沟沟底高程，以保证水流通畅及防破坏基底和两邦。
⑤截水沟的平纵转角处需设置半径不小于5m的圆曲线。
⑥经监理检查工序后方可进行片石的砌筑。
（4）片石砌筑①浆砌片石必须使用经自检和监理抽检合格的片石。
片石要求外观各向尺寸不小于15cm，且最少有一个平整面的石块。
②座浆砌筑：所有石块应座于新拌和砂浆上。
砌第一层石块时，基底要坐浆。
石块大面向外，选择比较方正的石块，砌在各伸缩缝处或截水沟上沿，以保证截水沟线形。
根据石块自然形状交错放置，尽量使石块间缝隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石块放入，用小锤轻击，使石块全部挤入缝隙中。
禁止先放小石块后灌浆的方法。
③砂浆拌和：严格按配合比计量，拌和现场必备台秤，砂子每车均应过秤，且必须用机械拌和，搅拌要均匀，砂浆从拌和到使用完毕不能超过2个小时。
砂浆必须放在料桶或铁板上，不允许直接倒在地上。
④片石在砌筑前，应浇水使片石湿润，在每班砌筑前，也应使下层砌体浇水湿润。
⑤不能在已砌好的砌体上改石料，或从高处往砌体上扔石块、砂浆等，以免扰动下层砌体。
截水沟施工方案
洞顶截水沟施工方案一、施工方法隧道洞口开挖前，在洞口开挖边线5米以外施工截水沟，截水沟为60×60cm 梯形沟。
截水沟人工开挖,用M7.5浆砌片石牢固砌筑，浆砌片石厚度为30cm。
截水沟的上游进水口与原地面衔接紧密或略低于原地面，下游出水口通向路基边沟，以防雨季山坡汇积水冲刷已开挖的坡面。
1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。
采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，砌筑中的三角缝不得大于20mm；各工作缝相互错开。
若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。
所有缝隙均应填满砂浆。
二、截水沟施工注意事项：1）截水沟施工时使之纵坡顺适，沟底平整，排水畅通，不积水。
2）砌体坚实、稳定，其上游进水口与原地面衔接紧密或略低于原地面，以利于坡面水流入沟内。
截水沟施工方案及工艺方法
截水沟施工方案及工艺方法一、施工方案：1.前期准备：(1)确定截水沟的位置和宽度；(2)清理施工区域的杂物和障碍物；(3)准备所需的施工材料和设备。
2.施工工艺：(1)根据设计要求，在施工区域标示出截水沟的轮廓；(2)开挖沟槽：使用挖掘机或人工开挖方法，将沟槽的宽度和深度控制在设计要求的范围内；(3)将开挖好的土方清理干净，并处理好挖掘机开挖留下的坡面；(4)打好沟槽的地面坡度，确保水能够顺利流入截水沟；(5)在沟底加铺石子，以便排水。
3.消纳措施：(1)将开挖出的土方和杂物清理好，分类堆放；(2)如果土方可以回填，则将土方储存起来，等待后期回填；(3)若土方无法回填，则应根据环保要求将其运送至指定场所进行合理处置。
4.完工验收：(1)检查截水沟是否按照设计要求施工；(2)检查沟底是否平整，坡度是否合理；(3)检查附近区域是否没有堆放任何杂物；(4)检查施工现场是否干净整洁。
二、工艺方法：1.挖沟槽：(1)使用挖掘机进行开挖：根据设计要求，使用挖掘机开挖出截水沟的轨迹，控制好沟槽的宽度和深度；(2)人工开挖：如果施工区域有限，无法使用挖掘机进行开挖，可以使用手工工具进行开挖。
2.处理土方：(1)回填土方：将挖掘出的土方清理干净，分类储存，在后期施工中，根据需要进行回填；(2)处理土方：如果土方无法回填，应根据环保要求，将其运输至指定场所进行处理。
3.打坡：(1)对于截水沟的沟底，必须要达到一定的坡度，以保证水能够顺利流入沟槽；(2)使用工具对沟底进行打坡，使其达到设计要求的坡度。
4.加铺石子：(1)在沟底铺设一层石子，以增加排水能力，并且保证沟底的平整；(2)石子应根据设计要求的尺寸进行选用，以保证石子的排水性能。
5.消纳措施：(1)将挖掘出的土方和杂物进行分类储存，等待后续处理；(2)如果土方可以回填，则储存土方，在后续施工中进行回填；(3)若土方无法回填，则必须按照环保要求将其运送至指定场所进行处理。
