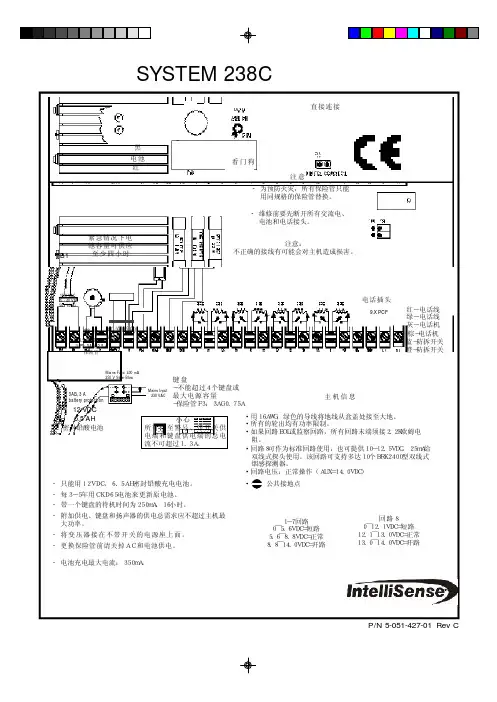

238C报警主机使用说明

1.布防1234# (有60秒左右延迟)

2.撤防1234#

3.清除报警记录* 1 #

4.警号测试* 63 #

5.布防后有报警动作时:

一.警号鸣响

二.键盘上有红色显示灯亮起,表示出

警区域

1#红灯为二楼西面平台

2#红灯为二楼北面平台

3#红灯为二楼东面平台

4#为门卫室围墙

6．紧急开关开启，厂部安保部声光警示器启动运行。

消防主机操作说明

北大青鸟JBF-11S消防主机一般性操作说明一、消音：当主机发生报警信息，联动信息，故障信息时声响，按 “消音”键即可消音。二、复位：当主机屏幕显示有火警，联动，故障信息且该火警信息，联信息或故障信息已被排除时，按“复位”键可将主机恢复至正常监控状态。三、隔离/释放设备隔离设备：此操作用于发生误报警的或故障的设备，但又不能及时处理的情况。释放设备：当被隔离的设备经处理恢复正常即可对其进行释放操作，使其恢复正常工作。操作方法如下：按“设置”键→输入密码“111”→选择2项“故障部件隔离”即按数字键2→根据提示输入回路号和地址号→按“隔离”键将设备隔离，按“解除”键将被隔离设备释放→按“退出”键四、打印机的控制及换纸开关打印机：按“设置”键→输入密码“111”→选择3项“打印机开关设置”即按数字键“3”→按“开”或“关”键→退出老主机换纸： 1 将打印机设置在开启状态 2 先按打印机上“SEL”，再按“LF”键，使打印机在进纸状态（打印机有呼呼声响） 3 将打印纸的端部剪成20度左右插入打印机的进纸口，让纸慢慢的进入 4 待纸从打印口出来后，按“SEL”即完成打印纸的安装新主机换纸： 1 将打印右边按钮按下，打印机会自动打开，然后将热敏打印纸(超市收银纸)光滑一面朝上，放入打印机，闭合打印机即可。

五、校对时间按“设置”键→密码“111”→选1项“日期和时钟”→根据提示输入准确的日期和时间，按“确认”键→退出六、气体灭火方式和设置按“设置”键→密码“111”→选X项“气体灭火控制方式”→根据提示输入准确的控制状态。七、主机控制方式和设置 1、有多线盘的控制方式由第一块多线控制盘决定。 2、没有多控制盘，按“设置”键→密码“111”→选X项“控制方式”→根据提示输入准确的控制状态。八、消防控制主机自检按“设置”键→密码“111”→选X项“主机自检”→根据提示输入机器号00，按确定键即可。九、新主机设置有部分变化，根据情况设置. 注：安装设置，系统设置菜单中禁止操作；如果进行不当的操作造成的后果自负。

GSM报警器使用说明书

语音型GSM报警器使用说明书系统简介主机图

■ SIM卡安装把SIM卡装入SIM卡座内■提示信息主机设置 1、初次上电

按安装方法，打开SIM卡后盖，将SIM卡插入主机后面的SIM卡座内。再将通电的电源适配器输出端插入主机电源孔。此时，主机语音提示“欢迎使用智能型语音报警器”；之后，主机开始检测GSM网络，主机面板上的GSM信号灯开始闪烁(1秒闪一次)，表示正在搜索GSM信号，直到网络正常后，GSM信号灯转为3秒闪一次。则表示GSM信号及SIM卡都正常。如果出现六防区灯同时闪烁及主机隔20秒重启一次表示主机未装SIM卡或检测SIM卡不正常。最后，将后备电池的开关拨到 [ON]状态即可。 2、报警留言录音：设置录音的方法为：按住【SET】键3秒，主机会语音提示“录音”，再次按SET退出录音。3、开启或关闭GSM模块主机在出厂的状态GSM模块是开启的，如果用户未插手机卡，主机会不断的重启直到找到手机卡及GSM信号。关闭GSM模块是指主机在上电开机后，主机不检测手机卡，主机只能作为一台现场报警器用。能现场报警鸣笛但不会往外拨打电话，在关闭GSM模块后如果主机未插手机卡，主机不会自动重启。关闭GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录音灯亮起后松开SET键，等2秒再次按住SET键3秒，主机会提示“嘀嘀嘀”三声。表示主机转入关闭GSM模块的状态。这时断开主机电源，重新上电，主机会播“欢迎使用智能语音型报警器”后，会响“嘀嘀嘀”三声，表示主机已转入关闭GSM模块的状态。开启GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录

松江3208主机操作说明书

松江3208消防监控主机使用说明（非值班人员请勿擅自操作）联系人：电话：

目录页目录页 (1) 一、应急处置： (2) 二、面板功能介绍 (3) 三、状态显示屏指示灯说明 (4) 四，总线联动设备操作 (5) 五、多线联动设备操作 (7) 六、气体灭火控制器功能介绍 (8)

为了确保在火灾发生时能及时报警，火灾报警控制器在平时必须处于正常监视状态。一、应急处置： 1、控制器报火警时，首先根据显示屏所显示的火警信息，迅速安排人员去实地检查，如果确认是火情，迅速按下自动/手动按钮将控制器置于自动状态，启动火灾应急预案。按联动逻辑关系，启动相应的控制模块。同时应立即上报主管领导。如果是误报，按复位键复位重新启动控制器。根据现场情况查明误报位置、号码可能原因详细记录备案。 2、控制器报故障时，先按消音键消音，查看故障内容，根据现场情况查明故障位置、号码、故障显示信息、故障造成原因详细记录备案。对于误报设备，在设备没有维修更换之前，主机具有屏蔽功能：可对所有连接的探测器、输入模块、手动报警按钮、各种火灾显示盘、联动模块的地址暂时进行屏蔽操作，并在面板上有屏蔽状态灯来指示。一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。屏蔽操作之后，请联系维保单位检修。 3、查询：查看密码：1234。先按编程键，输入查看密码后再按确认键，即可进入查看菜单。允许查看系统内部的配置情况，查看各项配置数据和各种信息。同时允许调整系统时间、进行系统自检等操作。屏蔽操作在编程菜单的“属性配置”中进行。

二、面板功能介绍 1、控制器面板： 2、系统键操作： <1>．复位键：按下此键，可使本控制器进行系统复位。 <2>．打印键：按下此键，允许打印，同时打印指示灯亮；再按一次，禁止打印，同时打印指示灯灭。控制器在某些菜单下，能进行打印操作。 <3>．消音键：按下此键，可以消除各种音响。（包括火警音、故障音、监管音和联动音等） <4>．删除键：在控制器“编程菜单”的编程过程中，按下此键，可以删除选中的编程内容。 <5>．退出键：在控制器“编程菜单”中，按下此键，可以退回到上一级菜单。在某“编程菜单”中进行修改后，按“退出”键，往往弹出“保存/放弃”选择后确认的菜单来。 <6>．屏蔽键：屏蔽键可以快捷查看屏蔽信息和预留信息。 <7>．6个方向键：向上键为“查看火警信息”；向下键为“查看监管信息”；向左键为“查看故障信息”；向右键为“查看当前配置”；向上翻页键为“查看联动信息”；向下翻页键为“查看启动提示”。警笛正压风机正压风阀动力切断新风机警铃分区回路9WXYZ 6MNO 3DEF 8TUV 5JKL 2ABC 自动/手动机号点号7PQRS 4GHI 编程0确认1...复位屏蔽退出删除消音排烟阀照明切断声光报警消防广播上海松江飞繁电子有限公司JB-3208 火灾报警控制器（联动型）火警R 云发送指示屏蔽指示消音指示主电故障主电工作监管故障备电工作备电故障自动状态手动状态接收指示启动总灯反馈总灯延时输出系统故障自检指示键锁指示打印指示水幕卷帘半降卷帘全降停止声光启动打印防火门空调防火阀排烟风机开门错误电源走纸键安液晶显示屏热敏打印机状态显示屏系统键数字键总线联动操作键联动模块类别键

报警器使用说明书

一、概述：品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12（V）无线接收频率315（MHz）报警喇叭声强120（dB）录音留言时长6（S）储存电话号二、详细说明：品牌大眼睛型号HP-99GSM 类型防盗报警电话工作电压12（V）无线接收频率 315（MHz）报警喇叭声强 120（dB）录音留言时长 6（S）储存电话号码 6（个）电话号码位长 11（位）报警项目多功能密码设置功能有系统安装系统简介本报警器由报警主机和各种无线连接的配件组成。当有人非法进入设防区域时，主机就会发出警报声，并且拨打主人的电话，主人收到通知后可立即赶回家或通知附近的亲朋好友处理，也可以通过电话监听现场的声音，进行远程操作。报警器安装把电话线外线插头插入主机的LINE2孔，用报警器附带的电话线将主机的LINE1孔与电话机相连，然后接上电源和警号，此时主机会发出“B”的一声，电源指示灯常亮，表示主机已开始工作。门磁安装将随机配备的双面胶把磁条贴在门上，门磁发射盒贴在门框上，安装时注意将磁条靠近发射盒上有指示灯一侧，两者对齐，间距越小越好。红外探测器的安装红外探测器的原理是感应人体发出的红外线信号，它能感应到人体的移动，探测距离通常为5-12米，红外探头应装在离地2.2米左右的位置，对准要探测的区域。红外只能安装在室内，不要对着太阳光，不要对着窗户及温度容易改变的地方。红外安装的位置会影响到探测距离及探测的准确性。 GSM卡安装抽出主机背后的SIM卡盖，用手指压住SIM卡座向后推动，翻开卡座盖板，将SIM卡按豁口位置插入盖板，保持SIM卡缺角与板上缺角方向一致，压下盖板向前推动扣住SIM卡即可。功能设置所有设置都需要在撤防下进行，所有正确的操作均是长响一声，错误的操作都是两声短响

博世红外对射调试说明

常用调试说明报警主机的编程并不是很复杂。在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。编程前请认真阅读说明书，正确的接好连线。（正确接好连线是编好程序的前提）。如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。 1. 正常布防：密码（1234）+“布防”键。 2. 撤防和消警：密码（1234）+“撤防”键。 3. 强制布防：密码（1234）+“布防”键+“旁路”键 4. 防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008） 5. 进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。 6. 如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。（出厂值，可以通过编程改变的），然后自动跳到下一个地址。如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 7. 确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。其中01代表延时防区；03代表即时防区；07代表24小时防区。（此项一般不用编写，用出厂值即可） 8. 确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。（注意：此项一定要编写） 9. 防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。此类表示防区使用那种扩充模块。如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。 10. 分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。 11. DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代表1个分区；输入1代表2个分区……….输入7代表8个分区。出厂值是0；数据2表示有无公共分区，出厂值是0。（如果系统不分区，此项不用编程） 12. DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区， 0288代表第三、四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。数据1、2可以设定为0—7，代表着1分区到8分区。（如果系统不分区，此项不用编程） 13. DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。数据1、2表示键盘的功能。0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。（如果系统不分区，此项不用编程）

CK报警简易操作

主机CK-238的编程 AC 电源线接口（不分正负极） BELL/GND（+、-）接警号、警铃 GND 公共负极线 AUX 接所有探测器的正极键盘连接 GND 接键盘负极 KEY+ 接键盘正极 DA TA 接键盘数据信号线 CLK 接键盘时钟信号线（电阻串联）主机编程：进入编程0 1 2 3 4 5 * 0 # 编程1 1*5 121 923# 1*5 121 223# 2 20 121 923# 20 121 223# 3 21 121 923# 21 121 223# 4 22 121 923# 22 121 223# 5 23 121 923# 22 121 223# 6 24 121 923# 24 121 223# 7 25 121 923# 25 121 223# 8 26 121 923# 26 121 223# 9 49 121 923# 49 121 223# 10 4*0 121 923# 4*0 121 223# 11 4*1 121 923# 4*1 121 223# 12 4*2 121 923# 4*2 121 223# 13 4*3 121 923# 4*3 121 223# 14 4*4 121 923# 4*4 121 223# 15 4*5 121 923# 4*5 121 223# 16 50 121 923# 50 121 223# （延时编程）（即时编程）退出编程 * # 进行旁路 1 2 3 4 小房子 1# 1 2 3 4 小房子 2# 1 2 3 4 小房子 3# 1 2 3 4 小房子 4# 1 2 3 4 小房子 5# 1 2 3 4 小房子 6# 1 2 3 4 小房子 7# 1 2 3 4 小房子 8# 消除旁路记忆，请重复以上操作。（注：需要用到旁路时才编程。小房子为键盘上的此图案键）布防 1 2 3 4 # 撤防 1 2 3 4 # 注：消除报警 1 2 3 4 #

北京利达LD128EII主机使用说明书

-QG-LD128E II火灾报警控制器 (联动型) 安装使用说明书目录 (3) (3) (6) (9) (11) (72) (73)

第一章概述 -QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。 LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。第二章技术特性 2.1 技术参数 2.1.1 电源：主电与备电自动切换。主电： AC 187V-242V 50Hz 备电： DC 12V/38AH(2节) 备电保护电压：21V±0.5V 备电恢复电压：23V±0.5V 2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V 回路电流：＜200mA 2.1.3 使用环境：环境温度：0℃～45℃ 相对湿度：≤95%RH（40℃±2℃） 2.2 主要性能 2.2.1 系统容量

红外报警主机说明书

CVC064-C 用户使用手册神州太讯安防总线报警系统说明 CVC064-C通讯主机系统就是具有很强的使用性被广泛地应用在小区住家及周界报警系统大楼安保系统、以及工厂学校仓储等各类大型安保系统可实现计算机管理并方便地与其它系统集成。 CVC064-C主要功能及性能指标一、主要功能 ●最多可接520个防区:自身带有8个有线,通过通讯接口可以外接最多64个报警模块或者可独立布撤防的8防区小主机,每个输入设备最多可接8个防区 ●整个主机可以分为8个子系统,每个子系统相当于一台主机。 ●外接的接警设备(报警模块或小主机)从000设备开始,按照地址码的顺序,最大64个设备,地址码就是63,64号设备就是主板自身8个防区。每个键盘可以拥有其中的1个或多个设备,各键盘分别对自己的所管辖的所有设备同时进行布防、撤防等操作; 键盘可以对单个设备、防区独立进行布防、撤防操作 ●可最多接入8个键盘,独立操作,汉字界面。其中1个主键盘、7个从键盘,通过主键盘或管理密码编程可以让任意键盘跟随所有报警并显示报警信息 ●挂在通讯总线上的设备都可以带有1-32个输出,其中报警模块最多带有1个输出,32 路指示灯最多可带4块指示灯板128路输出。每个防区可以联动最多3个输出,联动包括:防区报警联动、防区布撤防联动、防区异常联动。可以达到电子地图、DVR报警输入、就地报警等功能 ●有3个密码权限,包括管理、编程、操作 ●可实现与中心计算机连接 ●可通过电话线与报警中心通过Contact ID协议连接,并可电话通知用户 ●通过键盘密码、遥控器、中心计算机、电话进行撤/布防 ●通过管理密码或者对主键盘(0号键盘)的撤布防,同时对所有键盘进行撤布防 ●通过键盘对单个分区、防区进行布撤防 ●通过键盘对联动设备单个或全部进行操作

ds7400博士报警主机说明书

Dx7400常用调试说明 DX7400报警主机的编程并不是很复杂。在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。编程前请认真阅读说明书，正确的接好连线。（正确接好连线是编好程序的前提）。如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。一、正常布防：密码（1234）+“布防”键。二、撤防和消警：密码（1234）+“撤防”键。三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。进入编程后，键盘的灯都会闪动，LCD显示： Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。（出厂值，可以通过编程改变的），然后自动跳到下一个地址。如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。七、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。其中01代表延时防区；03代表即时防区；07代表24小时防区。（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。（注意：此项一定要编写）九、防区特性的设置：（地址是 0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。数据1代表前面一个防区，数据二代表后面的一个防区。此类表示防区使用那种扩充模块。如果使用的防区是主机

CK-238 防盗报警器编程手册

美国CK-238 防盗报警器编程手册_网利维为你服务 2008-04-26 02:05:17| 分类：默认分类| 标签：|字号大中小订阅 QQ群:55611467 QQ 53990027 一.238编程须知: 1.进入编程:按（安装员码）*0＃,出厂新机需输入012345*0＃ 2.退出编程:按*＃ 3.编程时，如果输入的指令位数不对，键盘会发声5次表示输入错误；如果怀疑输入了错误数字，重新输入即可 4.每条指令由两位“地址位”和几个“数据位”组成，每输入一行指令按“＃”确认 5.238编程中数字为十六进制数，大于9的数字使用方法如下: 数字十六进制数输入方法 10 A *0 11 B *1 12 C *2 13 D *3 14 E *4 15 F *5 6.为便于查找，在常用指令的地址位前加“※”，在组报警网常用编程指令的地址位前加“☆” 二、238编程内容： ※００：安装员码指令格式：０００ＸＸＸＸＸ＃预定值：0 1 2 3 4 5 数据位： 1 2 3 4 5 6 数据位（１）－－固定值为“０”，表示安装员码均以０开始数据位（２）－（６）－－安装员密码，可用数字０－９ ※０１－０８：主码、用户码及其设防形式。指令格式：０１Ｘ１ＸＸＸＸ＃预定值９１２３４E（各用户不同）

数据位 1 2 3 4 5 6 ０２－０８中的数码，分别为第２至第８用户码。数据位（１）中的数字表示不同的设防形式：１．只能设防２．只能撤防３．既能设防也能撤防三种形式均不能对防区旁路，也无系统设防和撤防报告。４．只能设防５．只能撤防6．既能设防也能撤防三种形式均不能对防区旁路，有系统设防和撤防报告。７．只能设防８．只能撤防9．既能设防也能撤防三种形式均能对防区旁路，无系统设防和撤防报告。 A．只能设防B．只能撤防C．既能设防也能撤防三种形式能够对防区旁路，同时系统有设防和撤防报告。数据位（２）－用户标识符。１号用户码此位为“1”，２号用户码此位为“２”......直到８号用户码此位为“８”。均为固定数，不能更改。数据位（３）－（６）为用户码中组合数部分，可以从0－9的数中任选４个数组合，但不能少于２位数，如少于４位数，则要在最后位数后键入结束符E（即＊４，算１位数），如再有剩余的数据位键入８＃用户码可以作为访客码－－即为临时来访客人使用。使用的时间由０９单元的指令决定。０９－访客码的有效期，用户码选用。指令格式０９ＸＸＸＸ＃预定值００１１数据位（１）－访客码的使用 0:８＃用户码不能作为访客码，只能作为用户码，预定值是０ 1:１天２:２天３:３天４:４天５:５天６:６天７:７天８:８天９:９天＊０:10天＊１:11天＊２:12天＊３:13天＊４:14天＊５:１５天注:８＃用户码：作为访客码使用到期后，自动失效。如要作为用户码使用，必须重新设定０９句指令。数据位（２）－决定对系统进行以下功能操作：防区旁路；群旁路；瞬时报警；键盘启动遥控编程；中心站的测试和警铃测试等以上各种操作是否要求使用用户码。０：不需要１：要求用户码数据位（３）－决定主机电源重新启动后安装员码是否改变。

GST主机操作说明

GST5000主机操作说明 1、消音：按主机的“消音”键。 2、复位：按主机的“复位”键，提示输入密码按确认，主机默认密码为空。 3、屏蔽设备：按主机的“屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。设备类型代码见后面附件。 4、取消屏蔽设备：按主机的“取消屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6 位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。 5、主机自动状态的开启：按主机的“启动方式”键，提示输入密码按确认，按“TAB” 键把光标切换到自动方式上来，按“△ ＝”、“＝ ▽”键切换到“全部自动”按“确认”。此时主机下方显示为“全部自动”。（警告：一旦主机转换为自动状态主机上所有报的火警将按联动公式启动相应的设备，在没有在现场确认火警的情况下请勿将主机打为自动） 6、主机自动状态的关闭：按主机的“启动方式”键，提示输入密码按确认，按“TAB”键把光标切换到自动方式上来，按“△＝”、“＝▽”键切换到“不允许”按“确认”。此时主机下方显示为“自动禁止”。 7、气体灭火控制：气体启动有两种方式一、手动启动：（1）：按现场的气体灭火控制盘上相应区域的“启动喷洒”按钮持续 3秒+“确认”键，延时30秒启动气体灭火。（2）：按下现场的紧急启动按钮，此时延时30秒启动相应区域的气体灭火。在30秒延时内，按下紧急停动按钮，可停止气体启动。二、自动启动：将主机设置为“全部自动”和“喷洒允许”状态，同时现场气体灭火控制盘相应区域设置为“自动允许”状态。当气体灭火区内有确认火警发生（至少有1个烟感，一个温感同时报火警）主机将自动启动相应区域的声光，延时

Ck报警器使用与编程

Ck报警器使用与编程布防（即开启报警主机）键入密码# 1 确保绿色指示灯READY亮。如果绿色指示灯READY熄灭，某红色区域（ZONE）指示灯亮，表明该保护区域内被入侵（如门窗忘记关闭，有人在探头监视的区域内活动等）。 2 键入数学密码及# 如密码为1234，由输入1234#，#表示输入。每个键入间间隔时间不得超过5秒，否则键盘会“嘀嘀嘀嘀嘀”连续5声表示输入无效。须重新输入。 3 红色指示灯ARM亮。同时键盘“嘀—嘀—嘀”提示用户退出。（236键盘缺省为无提示音）。退出延时时间快结束时，“嘀-嘀-嘀”越发紧促。二、撤防（即关闭报警主机）键入密码# 从正常入口进入时，键盘会“嘀-嘀-嘀”提示用户输入密码。如果在特定的时间内还不输入正确的密码，报警主机则以为是非法入侵，警号大作，并向接警中心发送警情。三、人为误报（如不慎触发紧急按钮）键入密码# 请不要紧张，输入密码可关闭警号。报警主机自动向报警中心发送用户取消报告。中心人员根据取消报告即可知道为误报。四、每次报警后，消除报警记忆键入＊1# 报警后，该防区的指示灯一直处以闪烁状态。键入*1#可予消除。五、旁路某一防区密码BYPASS防区号# 如某一防区发生故障或该防区一直有人在活动，可以在布防之前把该防区旁路，而使其它防区处以警戒状态。BYPASS为最右下角的按键。注意：被旁路的防区不受保护。六、解除旁路某一防区密码BYPASS防区号# 七、修改密码若您想要改密码，并使原密码作废，改法如下： 236/2316主机：原密码＊0# 1# 新密码# 新密码# ＊#，新密码为任意4位数。 238主机：原密码＊0# 新密码# 新密码#＊#。新密码必须是开头为1的2~5位数。八、指示灯的含义及故障判别 POWER：电源灯，表示交流电供电正常 ARM：布防灯，表示系统处于布防状态 READY：表示防区都处于正常状态，可以布防 SERVICE：故障灯，具体含义见下表。故障灯亮时不影响主机正常使用。现象原因解决方法 1、SERVICE灯常亮自检故障、交流电曾经断电键入密码＊68#

报警主机使用说明书(中文版)

报警主机使用说明书(中文版) 注意事项： 1.安装场所远离高温的热源和环境，避免阳光直接照射。为确保本机的正常散热，应避开通风不良的场所。为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。MV2516智能报警主机避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。（ALARM CONTROLLER） 2.避免电击和失火使用说明书切记勿用湿手触摸电源开关和本机。勿将液体溅落在本机上，以免造成机器内部短路或失火。（中文版第一版）勿将其它设备直接放置于本机上部。安装过程中进行接线或改线时，都应将电源断开，预防触电。重要提示：为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。不得在电源电压过高和过低的场合下使用该本机。务请通读本使用说明书，以便您掌握如何正确使用本机。当您读本说明书后，请把它妥善保存好，以备日后参考。如果需要维修，请在当地与经本公司授权的维修站联系。环境防护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。申明：产品的发行和销售由原始购买者在许可协议条款下使用；未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译深圳市智敏科技有限公司成其它机器可读形式的电子媒介； SHEN ZHEN ZHI MIN TECHNOLOGY CO.,LTD. 本手册若有任何修改恕不另行通知； Copyright 2000-2004. All Rights Reserved.因软件版本升级而造成的与本手册不符，以软件为准。

博世DS 报警主机简易编程

DS7400主机编程 1.把DS7436总线驱动器、DS7447键盘、DS7432模块等配件连接好（DS7447键盘和DS7432模块要相应做好跳线）。 2.把DS7400主机的8个基本防区不用到的接上2.2k电阻。 3.进入编程，输入编码（出厂9876）+#+0 4.编辑防区类型：输入防区号如0039（代表第9防区）+03#或07# （03#表示即时防区；07#表示24小时防区）一般探头选03#，设置完长按*字键退出。 5.系统分区：如要分两个区即9876#0+3420+10#+设置完长按*字键退出。 6.确定哪个防区属于哪个分区：从第1防区到第248防区地址是从 0287-0410共124地址，每个地址代表两个防区，如想将1、2、3防区分到第一分区，4、5、6防区分到第二分区编程是： 7.9876#0+0287+00#（1、2防区设为一分区，输完地址自动调到0028） +01#（3防区为一分区，4防区为二分区，地址自动调到0029）+11#（将第5和第6防区分到二分区）设置完长按*字键退出。(防区后面的0代表一分区，1代表二分区)。 8.键盘分区管理：键盘要先做好调线，第一个键盘调1，第二个键调到2，第一个键盘编为主键盘，第二个分为第二分区分键即：9876#0+3131+31#（防区后面第一位是代表第一个键盘为主键盘，第二位是代表第二个键盘为液晶键盘）+3139+01#设置完长按*字键退出（地址后面第一个0是表示第一个键盘为一分区，地址后

面第二个1是表示第二个键盘为二分区）。 9.进入/退出延时设置：进入延时设置9876#0+4028+06#（地址后面两位代表时间，输入00-51，以5秒为单位，是0-255秒设置，（如06即是表示30秒，出厂是09为45秒），设置完长按*字键退出。退出延时设置：9876#0+4030+06#，表示意思跟进入延时一样，出厂是12为60秒） 10．电话号码设置：9876#0+3159+第一组电话号码+#+3156+*20#+3175+第二组电话号码+#+3157+*20#+3429+0001+#设置完长按*字键退出。 11.系统日期/时间设置:日期输入主码(出厂1234)1234#0+2+MM(月份)+DD(日期)+YY(年份)+# 时间:输入主码(出厂1234)1234#0+6+星期(1-7)+小时和分钟(四位从0100-1259)+4或6+#(4表示早上,6表示下午). 12.更改密码:

CK-236中文说明书

SYSTEM 236用户手册

图中文字说明：警告：为防止火灾发生，更换保险管时要使用相同规格和容量的保险管。更换前要断开交流电、电池和电话线。注意：警铃（BELL）、附设电源（AUX）和键盘（KEY+）端口的总工作电流不能超过800mA。其中AUX和KEY端工作电流不能超过400mA。电话线缆9.APGF 红线——电话进线（R）绿线——电话进线（T）灰线——电话机（R1）棕线——电话机（T1）兰线——防拆橙线——防拆注意事项机箱门合页处要用16AWG，绿色实芯导线连接地线。所有输出都受到电流功率限制。 *如果编程为线尾阻回路（EOL）或监控回路，则2.2KΩ电阻必须接在回路的尾端。 *回路电压：0.00——1.50VDC=短路 1.60——3.10VDC=正常 3.20——5.00VDC=开路 *图中标为黑圆的接线端为电路公共端。 *当作为火警系统使用时，应用4线式烟感探测器（SYSTEM2412）在电源回路的末端配有电源监控EOL继电器组件（A77-716系列）。电源要求 *只能使用12VDC，6.5Ah密封铅酸电池。 *每4-6年更新电池C&K1265型。 *配用一台键盘，在300mA耗电时，备用电池工作14小时。 *附设电源，键盘和发声器和发声器的电功率不能超过最大容量。 *在无开关控制的电源插座上装C&k1097-B电源变压器。 *电池最大充电电流=56mA 注：本图中所有标出的容限值均符合UL985，UL1023，和UL1635标准。

目录 System 236端口标准 UL标准安装主机接线开机配置键盘设置键盘地址厂家预置状态编程选项（按英文字母顺序列表）主机编程用LED键盘编程用字母键盘编程输入十六进制数字母键盘编程编辑字母和数字特殊功能键编程选择（按数字顺序）电话线路问题 “看门狗”指示键盘操作指令表常见问题处理减少误报注意事项编程工作表本手册所介绍的是SYSTEM236控制/通信器的安装与编程方法，有关遥控编程的内容请见指挥者Ⅱ/监测察Ⅱ者软件用户手册。

GT主机操作说明完整版

G T主机操作说明 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

一、手动启动：（1）：按现场的气体灭火控制盘上相应区域的 “启动喷洒”按钮持续3秒+“确认”键，延时30秒启动气体灭火。（2）：按下现场的紧急启动按钮，此时延时30秒启动相应区域的气体灭火。在30秒延时内，按下紧急停动按钮，可停止气体启动。二、自动启动：将主机设置为“全部自动”和“喷洒允许”状态，同时现场气体灭火控制盘相应区域设置为“自动允许” 状态。当气体灭火区内有确认火警发生（至少有1个烟感，一个温感同时报火警）主机将自动启动相应区域的声光，延时30秒启动相应区域的气体灭火设备。喷洒成功后相应区域的喷洒指示灯会闪亮。注意：气体灭火设备是一种接受到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。对气体灭火设备的误操作，一方面会导致重大不可挽回的损失甚至是人员伤亡，另一方面会在一定时期造成重要场所消防能力的消弱，启动这些设备应慎之又慎！！！进行气体灭火设备的启动应符合以下条件： 1、进行气体灭火设备启动的人员必须经过气体灭火知识培训合格的人员 2、确认现场火情确实需要启动气体灭火设备 3、确认气体灭火设备喷洒的保护区域内人员疏散已经完成8、气体喷洒设置：主机按“喷洒控制”键，提示输入密码按确认，此时主机显示会有提示，按“确认”开启喷洒允许，此时主机下方显示为“喷洒允许”。

利达报警主机128eqⅱ使用说明书

一．系统介绍 JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。 LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。 1.1功能简介 1.1.1液晶显示 LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。方便快捷的按键方式，使您能够快速的查询到您所要的信息。 1.1.2布线方式 LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分支、环形等多种布线方式。 1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。 1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。这种方式先进、可靠、存储记录时间长。 1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。

博世CC408简易操作说明书

欢迎您使用博世防盗系列注意事项 1、您的报警系统经本公司技术人员精心安装和调试,已把相应数据及预警处置方案、通信联络方法输入报警主机系统,请用户不要随意改变器件位置；当您在要变更应及时告知技术人员设置,以确保系统正常使用。 2、虽然这是一种先进的防盗系统,但本产品仍有一定局限性,只能减少入室盗窃、火灾等突发性事件造成的损失,而不能确保财物、生命安全万无一失，无论是工用还是民用的防盗系统都有可能出错。 3、用户应了解安装及维护得当的报警设备可减少盗窃等事件造成的损失,为确保防盗报警系统的正常工作。在一周或一段时间,敬请您亲自对防盗报警系统每个防区的感应器进行检测,及早发现设备存在的问题。本公司售后服务部每半年会安排技术员上门为您的系统进行维护、巡检,若操作上有不解请咨询: 07,我们将热情为您解答、服务。 4、报警系统应在有交流电的情况下工作,否则蓄电池会耗电过多造成损坏。键盘声光显示

CP-508键盘防区指示灯显示解释亮防区被触发不亮防区未被触发快闪防区曾经报警慢闪防区被人为旁路 AWAY指示灯显示解释亮系统布防成整体布防工作状态不亮系统处于撤防状态 STAY指示灯显示解释亮系统处于部分（周边）布防状态不亮系统处于撤防状态闪动系统在旁路防区或在设置部分布防状态2的防区MAINS指示灯显示解释亮系统的交流电供电正常闪动系统的交流电供电不正常 FAULT指示灯显示解释亮系统出现故障不亮系统工作正常闪动系统出现故障正等待查询声响显示解释一声短B响键盘的按键被按动两声短B响系统接受你的指令三声短B响你输入的指令正在执行一声长B响退出时间倒数结束或输入指令被拒绝

WCK-3使用说明书

WCK-3微机直流系统监控装置使用说明书地址：中国河南许昌市建设路178号邮编：461000 网址：许继集团许继电源有限公司 X U J I P O W E R C O.,L T D.

目录 1 概述--------------------------------------------------1 2 技术数据----------------------------------------------1 3 结构--------------------------------------------------2 4 组成及功能--------------------------------------------2 5 人机对话操作------------------------------------------6 6 安装调试----------------------------------------------8 7 贮存--------------------------------------------------9 8 供应成套性--------------------------------------------9 9 订货须知----------------------------------------------9 10 附:背板接线端子原理图-------------------------------10 1 概述随着电力系统自动化水平的提高和无人值守变电站的普及，对直流系统自动化水平的要求也越来越高。WCK-3微机直流系统监控装置，就是为了满足电力系统对直流系统的这种要求而开发的新型直流系统监控设备。该设备既可就地控制，也可由后台或远方的监控中心通过通信电缆对其进行控制，实现“四遥”功能。 2 技术数据基本数据模拟输入量范围：蓄电池电流:DC0～±5V 其它:DC0～+5V 模拟输出量范围：DC0～±10V 开关输入量输入电压：DC+24V 24V与内部电路之间加一级光电隔离。开关输出量触点开关电压不大于250V,开关电流不大于1A,开关容量不大于20W。工作电源:DC220/110V，范围：-10%～+30%，纹波系数不大于5％。输出辅助电源:±15V,最大输出功率15W;+24V,最大输出功率15W。功率消耗无辅助电源输出情况下,机箱的功率消耗不大于20W。通讯技术数据 RS485/RS232接口；
