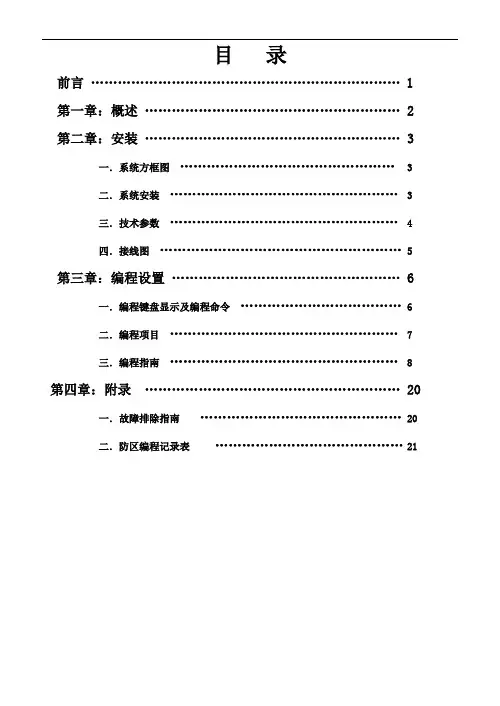

目录前言 (1)第一章：概述 (2)第二章：安装 (3)一．系统方框图 (3)二．系统安装 (3)三．技术参数 (4)四．接线图 (5)第三章：编程设置 (6)一．编程键盘显示及编程命令 (6)二．编程项目 (7)三．编程指南 (8)第四章：附录 (20)一．故障排除指南 (20)二．防区编程记录表 (21)前言感谢您选用我公司的防盗报警控制主机，希望我们先进、可靠的防盗系统给您的工作、生活带来安全与方便。
本安装编程手册适用于AL-238T/AL-2316T系列防盗报警控制主机的工程安装技术人员及用户日常使用。
本手册分五部分：概述、安装、编程、使用、附录。
第一章概述部分：包含主机功能说明。
第二章安装部分：包含防盗系统的原理框图，详细的连接、安装说明。
第三章编程设置部分：包含防盗报警系统的详细说明每一个编程步骤，实现每一个功能的方法。
第四章附录部分：包含故障排除、主机防区编程记录表等。
丢失密码（断开主机供电电源，重新上电10秒钟内进行以下操作）功能：将所有的编程学习资料全部恢复出厂状态（空机）操作步骤：同时按下编程地址★10～★62及用户密码恢复出厂状态清除所有无线设备（探头及遥控器）的学习码退出编程(蜂鸣器一长响)- 1 -AL-238T/AL-2316T防盗报警控制主机是集多项先进技术、功能于一体的卓越的智能安全技术防范产品。
它由可编程用户主机、分离式键盘、遥控器、红外探测器、门磁开关、烟雾探测器和强音警笛等组成。
安装容易、操作简便、可拨打多至八组报警电话，既可单独使用，亦可通过电话线实现区域联网，是家居、营业场所、金融系统等单位安装防盗报警设备的理想选择。
AL-238T系列为8有线防区接入，AL-2316T系列-2-一、系统方框图二、系统安装1．安装固定：主机的控制主板、变压器、后备电池等均安装在所配的主机箱内。
主机箱固定于隐蔽处，安装要牢固。
安装主板时应注意检查附配的塑料、金属柱等在安装箱的固定孔上是否安装好，以免短路主机板。
238W说明书
国兴科技GX-238W/GX-2316W 多功能防盗报警控制器目录前言 (3)第一章概述 (3)1.1概况 (3)1.2功能简介 (3)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (4)2.1安装接线图 (4)国兴科技GX-238W/2316W有线9－16防区打开、关闭设置 (6)2.2电源的连接 (6)2.3有线探测器的连接 (6)2.4警号的连接 (6)2.5电话线的连接 (6)2.6监听头的连接 (7)2.7键盘的安装 (7)2.8仅用无线防区,不接有线防区的安装（新宏晖DFG--B08J有此功能） (7)第三章系统操作 (7)3.1系统操作 (7)3.2遥控器的日常操作（新宏晖DFG--B08J有此功能） (8)3.3键盘面板及声光指示 (8)3.4布防 (10)3.5撤防：解除警戒状态 (10)3.6远程控制： (10)3.7电话接警控制： (11)3.8录音： (11)3.9消警 (11)3.10旁路防区查询： (11)第四章系统设置 (11)4.1系统出厂基本设置 (11)4.2复位 (12)4.3进入设置状态 (12)4.4退出设置状态 (12)4.5修改安装员密码 (12)4.6修改用户密码 (12)4.7无线探测器的学习（新宏晖DFG--B08J有此功能） (13)4.8无线探测器的删除（新宏晖DFG--B08J有此功能） (13)4.9防区类型及报警声输出设置 (13)4.10用户编号（中心编号）设置： (13)14.11布防延时时间设置 (14)4.12报警延时时间设置 (14)4.13设置报警电话号码 (14)4.14报告传输设置 (14)4.15远程控制打开/关闭 (15)4.16远程遥控振铃声次数设置 (15)4.17接警放录音方式的选择 (15)4.18电话线检测打开/关闭设置 (15)4.19主机中心通讯格式选择设置 (15)4.20可编程4+2代码需手动设置以适应不同的报警中心 (15)4.21主机自检报告时间间隔设置 (16)4.22警号响声时间设置 (16)4.23强制布防设置 (16)4.24布撤防警号响声设置 (16)4.25交流电断电报警设置 (16)4.26键盘防撤开关报警功能打开、关闭设置 (16)4.27键盘断线检测设置 (16)4.28中心精度设置 (16)4.29中心信号时间设置： (16)第五章疑难问题解答 (18)产品的质量保证 (19)安装资料 (19)2前言欢迎您选择使用铁盒国兴科技GX-238W/ 2316W多功能系列报警控制主机来保护您的生命和财产。
238型报警器使用说明

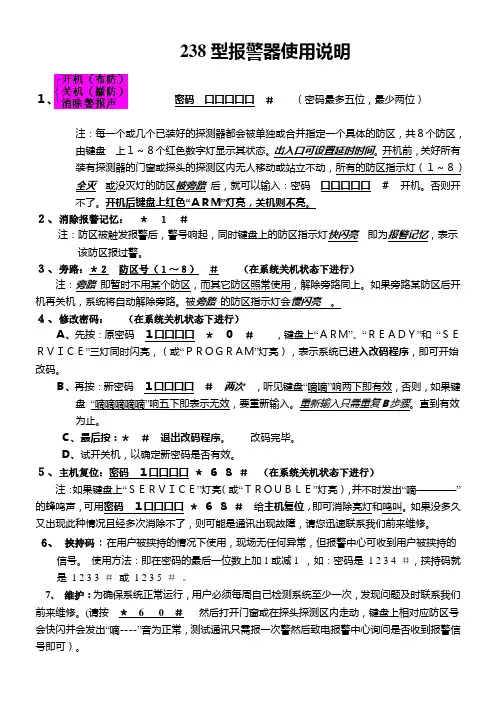

238型报警器使用说明１、密码囗囗囗囗囗＃（密码最多五位，最少两位）注：每一个或几个已装好的探测器都会被单独或合并指定一个具体的防区，共８个防区，由键盘上１～８个红色数字灯显示其状态。
出入口可设置延时时间。
开机前，关好所有装有探测器的门窗或探头的探测区内无人移动或站立不动，所有的防区指示灯（１～８）全灭或没灭灯的防区被旁路后，就可以输入：密码囗囗囗囗囗＃开机。
否则开不了。
开机后键盘上红色“ＡＲＭ”灯亮，关机则不亮。
２、消除报警记忆：＊１＃注：防区被触发报警后，警号响起，同时键盘上的防区指示灯快闪亮即为报警记忆，表示该防区报过警。
３、旁路：＊２防区号（１～８）＃（在系统关机状态下进行）注：旁路即暂时不用某个防区，而其它防区照常使用，解除旁路同上。
如果旁路某防区后开机再关机，系统将自动解除旁路。
被旁路的防区指示灯会慢闪亮。
４、修改密码：（在系统关机状态下进行）Ａ、先按：原密码１囗囗囗囗＊０＃，键盘上“ＡＲＭ”、“ＲＥＡＤＹ”和“ＳＥＲＶＩＣＥ”三灯同时闪亮，（或“ＰＲＯＧＲＡＭ”灯亮），表示系统已进入改码程序，即可开始改码。
Ｂ、再按：新密码１囗囗囗囗＃两次，听见键盘“嘀嘀”响两下即有效，否则，如果键盘“嘀嘀嘀嘀嘀”响五下即表示无效，要重新输入。
重新输入只需重复Ｂ步骤。
直到有效为止。
Ｃ、最后按：＊＃退出改码程序。
改码完毕。
Ｄ、试开关机，以确定新密码是否有效。
５、主机复位：密码１囗囗囗囗＊６８＃（在系统关机状态下进行）注：如果键盘上“ＳＥＲＶＩＣＥ”灯亮（或“ＴＲＯＵＢＬＥ”灯亮），并不时发出“嘀————”的蜂鸣声，可用密码１囗囗囗囗＊６８＃给主机复位，即可消除亮灯和鸣叫。
如果没多久又出现此种情况且经多次消除不了，则可能是通讯出现故障，请您迅速联系我们前来维修。
6、挟持码：在用户被挟持的情况下使用，现场无任何异常，但报警中心可收到用户被挟持的信号。
使用方法：即在密码的最后一位数上加1或减1 ，如：密码是1 2 3 4 ＃，挟持码就是1 2 3 3 ＃或1 2 3 5 ＃。
238报警主机简易编程
238报警主机编程说明进入编程按原安装员码: 0囗囗囗囗囗*0#更改安装员码:00 00囗囗囗囗#设网点一号操作员码:01*2 1囗囗囗*4# [一号为主密码;可设其它操作员码或更改] 二号操作员码:02*22*4000# [*2当网点增加二号操作员码时有布撤防报告] 三号操作员码:03*23*4000# [*2当网点增加三号操作员码时有布撤防报告] 四号操作员码:04*24*4000# [*2当网点增加四号操作员码时有布撤防报告] 五号操作员码:05*25*4000# [*2当网点增加五号操作员码时有布撤防报告] 六号操作员码:06*26*4000# [*2当网点增加六号操作员码时有布撤防报告] 七号操作员码:07*27*4000# [*2当网点增加七号操作员码时有布撤防报告] 八号操作员码:08*28*4000# [*2当网点增加八号操作员码时有布撤防报告] 布防/密码选项:09 0101#通讯格式:0*0 6767#通讯控制:0*1 011104#一号报警中心用户帐号:0*2 00囗囗囗囗#一号报警中心电话网点入网电话直拔:0*3 111111#[电话号码前六位数] （1为电话号）0*4 11*4000#[电话号码七至十二位数] （1为电话号）0*5 000000#[电话号码十三至十八位数]若网点入网电话分机需拔9时: （注：*5为停顿三秒，一般不用）0*3 9*51111#[电话号码前六位数] （1为电话号）0*4 1111*40#[电话号码七至十二位数] （1为电话号）0*5 000000#[电话号码十三至十八位数]二号报警中心用户帐号:10 00囗囗囗囗#二号报警中心电话网点入网电话直拔:11 222222#[电话号码前六位数]（2为电话号）12 22*4000#[电话号码七至十二位数]（2为电话号）13 000000#[电话号码十三至十八位数]若网点入网电话分机需拔9时:11 9*52222#[电话号码前六位数] （2为电话号）12 2222*40#[电话号码七至十二位数]（2为电话号）13 000000#[电话号码十三至十八位数]摇控编程网点入网电话号码:14 111111##[电话号码前六位数]（1为电话号）15 11*4000#[电话号码七至十二位数] （1为电话号）16囗囗囗囗囗囗#[电话号码十三至十八位数]防区报告码防区报告码选择紧急:2 红外、防拆及其它:317 囗15161#[一防区报告码] 18 囗25262#[二防区报告码]19 囗35363#[三防区报告码] 1*0 囗45464#[四防区报告码]1*1 囗55565#[五防区报告码] 1*2 囗65666#[六防区报告码] 1*3 囗75767#[七防区报告码] 1*4 囗85868#[八防区报告码]防区控制紧急防区选择:021923# 红外及其它即时防区选择:021223#红外及其它延时防区选择:021323# 防拆防区选择021923#1*5 囗囗囗囗囗囗#[一防区防区控制] 20 囗囗囗囗囗囗#[二防区防区控制]21 囗囗囗囗囗囗#[三防区防区控制] 22 囗囗囗囗囗囗#[四防区防区控制]23 囗囗囗囗囗囗#[五防区防区控制] 24 囗囗囗囗囗囗#[六防区防区控制]25 囗囗囗囗囗囗#[七防区防区控制] 26 囗囗囗囗囗囗#[八防区防区控制]键盘三个紧急按钮报告码:27 4102# 28 4102# 29 4102#事件报告码:2*0 000080#测试报告码:2*1 9904# (外资银行采用9901#)布撤防报告码:2*2 *20*10#劫持及进/出延时时间设定:2*3 00囗囗1# [1=10秒 2=20秒 6=60秒]进/出时间提示音及警号设定:2*4 11囗00#[1=防剪警号 0=12V供电警号]本地及联网控制:2*5 囗011#[0=联网 1=本地系统即不联网的]防区旁路开关设定:紧急防区选择:0000# 红外及其它防区选择:0100#30 囗囗囗囗#[一防区旁路开关设定] 31 囗囗囗囗#[二防区旁路开关设定]32 囗囗囗囗#[三防区旁路开关设定] 33 囗囗囗囗#[四防区旁路开关设定]34 囗囗囗囗#[五防区旁路开关设定] 35 囗囗囗囗#[六防区旁路开关设定]36 囗囗囗囗#[七防区旁路开关设定] 37 囗囗囗囗#[八防区旁路开关设定]定时测试倒计时：*00 囗# 8=10小时 9=12小时 *0=14小时 *1=16小时*3=20小时 *5=24小时退出编程按:*#由1号操作员修改或增加密码:进入编程按:1号操作员码1囗囗囗+*0#[新密码] 囗囗囗囗#+[新密码] 囗囗囗囗#退出编程按:*#。
238C报警主机
若您想删除密码（第一用户密码可删除密码编号2-15），方法如下：
1.输入第一用户密码 * 0 #， 进入密码编程。 2.输入用户密码编号，按 #。 3.输入4个0， 按 #。 4.在此输入4个0，按#。 4.按 * #退出密码编程。
238C 2316 PLUS主机用户密码管理
若您想更改密码（第一用户密码可修改密码编号1-8），方法如下：
236 PLUS主机用户密码管理
若您想更改密码（第一用户密码可修改密码编号1-15），方法如下：
1.输入原第一用户密码 * 0 #， 进入密码编程。 2.输入用户密码编号， 按 #。 3.输入新密码，按 #。 （新密码必须为4位） 4.再次输入新密码， 按 #。 5.按 * #退出密码编程。 确认此密码有效。
1.输入原第一用户密码 * 0 #， 进入密码编程。 2.输入新密码， 按 #。（新密码可为2-5位） 3.再次输入新密码， 按 #。 4.按 * #退出密码编程。 确认此密码有效。
若您想删除密码（第一用户密码可删除密码编号2-8），方法如下：
1.输入第一用户密码 * 0 #， 进入密码编程。 2.输入删除密码编号2-8， 按 #。 3.再次输入删除密码编号2-8， 按 #。 4.按 * #退出密码编程。
更换电池充电48小时后再重复上述操作服务灯慢闪看门狗故障键入密码68服务灯常亮某一防区灯闪该防区编为监视回路并且该回路断路认为回路故障查该回路某一处已断路维修后键入密码68238键盘每隔约1分钟嘀一电池电压低防区故障通讯失败等找到故障原因排除后键入密码68236plus主机用户密码管理若您想更改密码第一用户密码可修改密码编号115方法如下
238系列报警主机使用方法
二 、撤防（即关闭报警主机） 键入用户密码 # 如密 码为1234（出厂设置） 用户从延时区进入时，键盘 会“嘀-嘀-嘀”提示用户输入密 码。如果在特定的时间内不能输 入正确的密码，报警主机则以为 是非法入侵，警号大作，并向接 警中心发送警情。 三、 每次报警后，键入用户密 码 # 消除报警声音。 报警后，该防区的指示灯 一直处于闪烁状态。键入* 1 # 可清除报警记忆
CK-238C报警设置概要

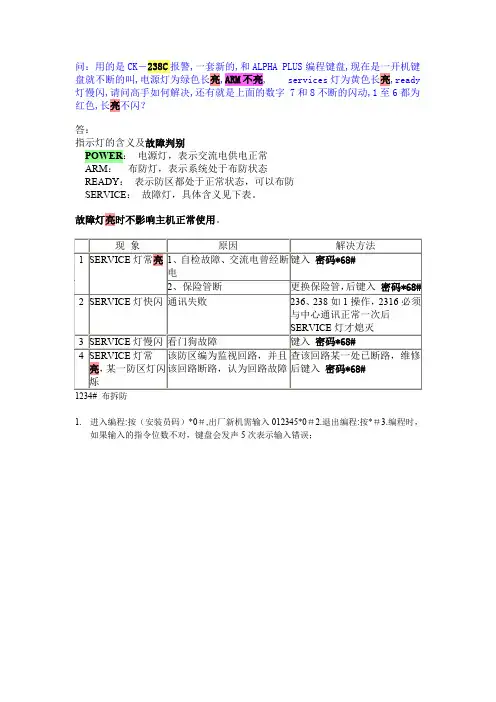

问：用的是CK－238C报警,一套新的,和ALPHA PLUS编程键盘,现在是一开机键盘就不断的叫,电源灯为绿色长亮,ARM不亮, services灯为黄色长亮,ready 灯慢闪,请问高手如何解决,还有就是上面的数字 7和8不断的闪动,1至6都为红色,长亮不闪？
答：
指示灯的含义及故障判别
POWER：电源灯，表示交流电供电正常
ARM：布防灯，表示系统处于布防状态
READY：表示防区都处于正常状态，可以布防
SERVICE：故障灯，具体含义见下表。
故障灯亮时不影响主机正常使用。
1234# 布拆防
1.进入编程:按（安装员码）*0＃,出厂新机需输入012345*0＃
2.退出编程:按*＃
3.编程时，
如果输入的指令位数不对，键盘会发声5次表示输入错误；
2.。
238报警主机
C&K报警主机使用方法一、布防1、确保绿色指示灯READY亮如果绿色指示类READY熄灭，某红色区域（ZONE）指示灯亮，表明该保护区域被入侵（如门窗忘记关闭，有人在探头监视的区域内活动等）2、键入数字密码及＃如密码为1234，则输入1234#, #表示输入每个键之间间隔时间不得超过5秒，否则键盘会”嘀嘀嘀嘀嘀”连续5声表示输入无效，必须重新输入。
3、红色指示灯ARM亮。
同时键盘”嘀---嘀---嘀”提示用户退出，（236键盘缺省为无提示音）。
退出延时时间快结束时，”嘀---嘀---嘀”越发紧促。
二、撤防从正常入口进入时，键盘会”嘀—嘀—嘀”提示用户输入密码。
如果在特定时间内还不输入正确的密码，报警主机则以为是非法入侵，警号大作，并向接警中心发送警情。
三、人为误报请不要紧张，输入密码可关闭警号。
报警主机自动向报警中心发送用户取消报告。
中心人员根据报告即可知道为误报。
四、每次报警后，消除报警记忆后键入＊1＃报警后，该防区的指示灯一直处于闪烁状态。
键入＊1＃可予消除。
五、旁路防区号＃如某一防区发生故障或该防区一直有人在活动，可以在布防之前把该防区旁路，而使其它防区处以警戒状态。
BYPASS为最右下角的按键。
注意：被旁路的防区不受保护。
六、解除旁路防区号＃七、修改密码若您想更改密码，并使原密码作废，改法如下:236/23160＃1, 新密码任意4位数2380。
新密码必须是开头为1的2-5位数。
八、指示灯的含义及故障判别POWER: 电源灯，表示交流电供电正常ARM：布防灯，表示系统处于布防状态READY：表示防区都处于正常状态，可以布防SERVICE：故障灯，具体含义见下表。
故障灯亮时不影响主机正常使用。
若还不能解决问题，请与安科特科技电子有限公司联系，谢谢！九、求助如果你需要深入地了解本系统，请拔以下电话与我们联系，安科特公司乐意为您服务。
公司: 广州市珠江新城马场路519号汇豪大厦南豪阁0907室电话:（886-020）38858319 38858691 38858523（技术部）门市部:广州市石牌西路10-11号石牌西电脑城A12-13档电话:（886-020）87599332 85267260238主机编程缩印本一、 操作：布防、撤防：密码＃，旁路：BYPASS 旁区号＃（BYPASS 为右下角的键） 取消记忆：＊1#，复位：密码*68#二、 编程： 1、 进入编程： 012345＊0＃ 2、 退出编程：＊＃3、 密码部分： 0 1C 1 # 密码开关必须为1，写够5位，若为4位，以＊4作为1位结束0 2 C 2 # 密码开关必须为2，写够5位，若为4位，以＊4作为1位结束……0 8 C 8 # 密码开关必须为8，写够5位，若为4位，以＊4作为1位结束4、 通讯部分：0 A 5 5 5 5 ＃ 0 B 0 1 1 1 0 8 ＃2 F 0 0 0 1 ＃0 C 六 位 编 号 #0 D 前 6 位 #0 E 第7位E 0 0 0 0 #1 4 前 6 位 #1 5 第7位 E 0 0 0 0 #5、6六防区： 2 4 1 2 1 3 # 七防区： 2 5 1 2 1 3 # 八防区： 2 6 1 2 1 3 #接警中心电话号码遥控中心电话号码 A 、B 、C 、D 、E 、F 分别用相应复合键代替：A ：＊0B ：* 1C: *2 D: *3 E: *4 F: *5。
报警主机238简易说明书
1、进入编程：０１２３４５*０ #
9=布撤防后不向中心发布撤防报告
2、退出编程：* #
3、布撤防密码部分： 0 1 9 1 2 3 4 E # 密码必须四位 0 2 9 2 2 3 4 E # 密码必须四位
.
.
0 8 9 8 2 3 4 E # 密码必须四位
4、修改进入退出延时 进入延时调整
警号响时间：1：2 分钟 2：5 分钟 3：10 分钟 4：15 分钟 5：30 分钟
１1 １２ １３
Ｅ ０ ０ ０ ０# #
Ｅ ０ ０ ０ ０#
填入遥控中心电话号码
2D0 0 3 6 2 #
退出延时时间：1：10 秒 2：30 秒 3： 60 秒 4：90 秒 5：120 秒 6：150 秒
5、防区控制部分：
警铃响声控制：1=脉冲声 2=持续 3=鸟鸣
一防区 1 F 1 2 1 3 2 3 #
0：即时 1=内部 2=延时 4=24 小时
1=常开 2=常闭 3=尾线电阻
238 主机编程速成
一、操作：
布防、撤防：密码＃
旁路：密码 bypass 旁区号 # (bypass 为右下角的键)
清除报警记忆：*１＃
复位：主密码*６８＃
例如：布防、撤防：１２３４＃
旁路：１２３４ bypass ３ #
清除报警记忆：*１＃
复位：１２３后向中心发布撤防报告
A、B、C、D、E、F 分别 用相应复合键代替：
A：*0 B：*1 C：*2 D：*3 E：*4 F：*5
6、与中心通讯部分： 0 A 5 5 5 5 # 0 B 0 1 1 1 0 8 #
2F0 0 0 1 # ０C 六 位 用 户 帐 号＃
０D ０E ０F
