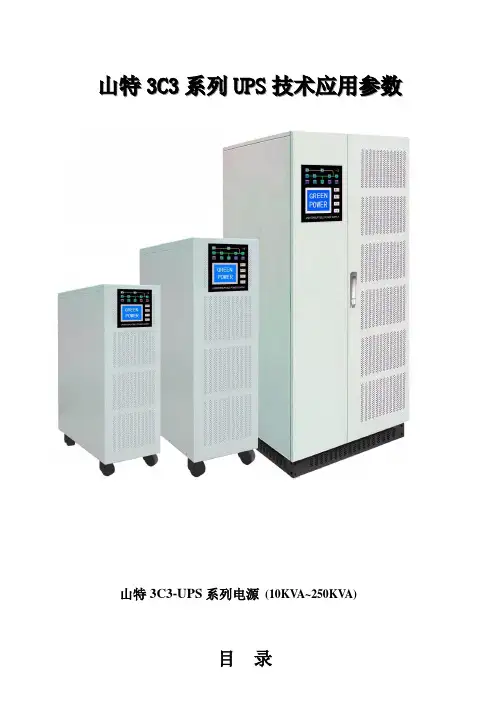

cstk3C3 使用说明书
2.2.产品特点简介----------------------------------------------7
2.3.技术参数--------------------------------------------------9
1.1.应用条件
本 UPS 是交流供电电源，是您设备的供电基础，请仔细检查输入和输出电压
和频率是否符合使用要求。
UPS 输入端的供电容量一定要符合要求，否则 UPS 不能正常工作，甚至出现
安全事故。
〔注：在输入端使用油机作为后备电源时，油机的容量要大于 UPS 的 3
倍以上〕
。
1.2.工作环境
使用环境及保存方法对本产品的使用寿命及故障率有一定影响，因此，请注意
4.9.干接点工作状态通讯----------------------------------------35
仅供参考
5.UPS 的工作原理----------------------------------------------36
5.1. 整机工作原理---------------------------------------------36
4.3.蓄电池-----------------------------------------------------19
4.4.静态开关---------------------------------------------------20
4.5.显示与触摸屏操作-------------------------------------------20
CASTLE-3K山特伟业C1K-C3K 2014说明书
2.3.2 长效型UPS外接电池接线 电池连接程序非常重要，若未按照程序进行，可能会有电击危险，所以请严格按照下 列步骤进行： 1. 先串连电池组确保合适的电池电压, C1KS为36VDC, C2KS为72VDC, C3KS为 96VDC。 2. 取出长效型UPS附件中的电池连接线，该线一端为插头用以连接UPS，另一端为开 放式三根线用以连接电池组。 3. 电池连接线先接电池端（切不可先接UPS端，否则会有电击危险）红线接电池正极 “+”，黑线接电池负极“-”，黄绿双色线接保护地。 4. 将电池连接线插头插入UPS后面板上的外接电池插座，完成UPS的连接。
书。 6. 清洁时，请使用干燥的物品进行擦拭。 7. 若遇火警，请正确使用干粉灭火器进行灭火。若使用液体灭火器会有触电
危险。
电气安全 1. 上电前，请确认已正确接地，并检查接线和电池极性的连接正确。 2. 当UPS需要移动或重新接线时，应将交流输入电源断开，并保证UPS完全
停机，否则输出端仍可能带电，有触电的危险。 3. 请使用山特指定的附加装置和附件。 4. 为了符合EMC的要求，UPS的输出线长度应在10米以内。
150%±5%<负载<200%±5% 大于300ms 转旁路并报警
0ms （市电 电池）
<4ms（市电 旁路）
24VDC
36VDC
48VDC
72VDC
72VDC
96VDC
电池容量×数量 后备时间（25℃）
电池充电时间
电磁兼容性 ESD RS EFT Surge 安规 行业标准 工作环境温度
12VDC×2
1、简介
本系列UPS是一种双转换在线式，单相输入，单相输出的不间断电源设备。产品具有 高效率和高可靠性，为您的设备提供可靠、优质的交流电源。城堡系列1～3kVA UPS 体积小巧，方便客户使用，特别适合金融、电信、政府、交通、制造、教育等用户的 基础设备。 本手册适用于城堡系列产品，包括： C1K： 内置1A充电器，2节9 Ah电池。 C1KS：内置6A 充电器，电池外接。 C2K： 内置1A 充电器，4节9 Ah电池。 C2KS：内置6A 充电器，电池外接。 C3K： 内置1A充电器， 6节9 Ah电池。 C3KS：内置6A 充电器，电池外接。 说明：“ S ”表示长效型。
C-3旋钮记录器手册说明书
C-3 KNOB RECORDERVersion 1.02FLAMEMANUAL FLAME KNOB RECORDER Version 1.02 Contents1.Short description (3)2.Hardware / Connections (3)2.1 Connection to the modular system (Doepfer bus) 32.2 Modul overview 43.Handling (5)3.1 Manual mode (Knob) 53.2 Record53.3 Play back53.4 Play funktions (Speed and Offset)63.5 External reset63.6 Save73.7 Setting up the sample rate73.8 Initialization73.9 Firmware updates74.Appendix and technical informations (8)4.1 Technical details 84.2 Warrenty84.3 Terms of production 84.4 Disposal 84.5 Support 84.6 Acknowledgment 81.Short description2.Hardware / ConnectionsThe C3 module is a three-channel module for recording and playing back movements of con-trollers. Those can be recorded with each channel´s individual knob. The movements will be out-put as control voltages.The record time amounts to 51 or 102 seconds maximal (depending on the sample rate).The track can be played once only (one shot) or in loop. The speed of the play back or the out-put offset is controllable with the pot.Track one has an additional CV input. The pot 1 can be used here like an offset ruler.All three tracks have a common reset input. All track data can be stored in internal non-volatil memory and will be reloaded after power on.Software updates are possible via backward USB connector.12V o u n d o u n d o u n d 12VPush button RECORD LEDPush button PLAY Push button KNOBRuler for CV, Speed or Offset Push button SAVE (Store data) Input jack RESET (0/+5V) CV outputs tracks 1-3 (0..+10V)CV-1 input track 1 (0..+10V)❶❸❸❷❹❹❺❻❼❼❽❷2.2 Modul overview➒➒3.Handling3.1 Manual mode (Knob)After power on the module stands in KNOB mode. All LEDs are off. With the pot you can adjust an output voltage between 0 and +10V. The voltages of pot one and CV-1 input will be added. Pot one serves like an offset ruler.You activate the manual mode by pushing the button KNOB.3.2 RecordFor beginning the record sequence please push the REC button (blinking yellow LED). You can record the movements of the ruler until you push again the button REC or until up to the maxi-mal record time. Now the record sequence stops and jumps automatically in the Play loop mode (yellow LED on).The voltages of pot one and CV-1 input will be added and also recorded. The output voltage is limited to +10V.If ruler one is on position Zero you can record the control voltages of input CV-1, e.g. LFO’s in the range of 0..+10V. The sample rate is 50Hz (50 values per seconds). Pot one serves like an offset ruler.From mode KNOB or PLAY you can start a record sequence anytime.Maximal record time (depending on the sample rate): with 50Hz=102sec, with 100Hz=51sec3.3 Play backAfter a record sequence the play back of the track starts automatically in loop (yellow LED on). If you are in mode KNOB (LED off) then you can start the play back with pushing the button PLAY. Please note the both versions of pushing (short or long):ONE SHOT- Track plays once only: Push the button shortly (< 0,5sec)PLAY LOOP- Track plays in loop: Push the button longer (> 0,5 sec)ATTENTION:Reset can start the track (or tracks) while Play mode is activated (LED on).3.4 Play functions (Speed and Offset)You can use two switchable functions in Play mode:- SPEED (the speed of the play back) and- OFFSET(shifting the CV output up or down).Toggle between both functions while you hold down the button KNOB and then you press the button PLAY.SPEED:After power on the function SPEED is preselected.With the ruler you can change the speed of the play back. Turn the pot over the middle position to activate the speed function. In ruler position Zero you have the half speed and in ruler posi-tion maximal you have the fourth speed. The original record speed is about ruler middle posi-tion.OFFSET:Starting from the middle position you can shift the CV up or down (Offset). The range is - / +5V. The output is limited to 0..+10V.ADVICE:After changing between both functions the value persists. To avoid skips of value the function gets active only while you turn the pot over the old value (position).Please note: After the end of the One shot sequence the function SPEED has no effect.3.5 ResetA high impulse on external reset input resets all activated tracks and starts the tracks (like One shot or loop according to the last manual setting).ADVICE:Reset has no effect while mode RECORD or KNOB is activated.3.6 Save recorded dataAll track data can be stored in internal non-volatil memory and will be reloaded after power on. Set all three tracks to mode KNOB (all LED’s off) and then push the button SAVE. Now you store all the recorded data (all LED’s are blinking). LED’s off displays the end of the storage.Just as well you can store the tracks separately: while hold down button SAVE press the REC button of the track for save this selected track.ADVICE:The storage can take a long time (max. 85 seconds) depending on the different lenght of the recorded tracks. The loading time (after power on) increases as well with the lenght of the recor-ded tracks (max 25 seconds).3.7 Setting up the sample rateSince version 1.02 you can select between two sample rates: 50Hz or 100HzSelect the sample rate as follows. Hold down following key while booting the device:Push button “PLAY1” for 100Hz(maximal record time per track = 51 sec)Push button “PLAY2” for 50Hz(maximal record time per track = 102 sec)With the following switching-on the selected sample rate will be loaded automatically, so that you don´t have to repeat your choice.3.8 Initialization (Setting on factory defaults)Turning on the module the internal data can be reset to the factory settings. For this purpose push the button KNOB of track 1 while power on until all three yellow LED’s turn on (after the LED sequence). Then let loose the button. This procedure set the tracks to zero and set the sampling rate on 100Hz.3.9 Firmware updatesYou can make a prospective firmware update/upgrade via USB.Where required you find further informations on our website.4.Appendix4.1.Technical detailsConnections:Ribbon cable adapter for Doepfer bus +/-12VoltInputs: 1x CV (0..+10V), 1x Reset (0/+5..10V), 1/8th inch mono jacksOutputs: 3x CV (0..+10V), 1/8th inch mono jacksControl elements:10 push buttons3 knobs for CV, speed, offset3 LED’sResolutions: AD/DA converter: 12bit, Sample rate: 50Hz or 100HzCurrent consumption: + 102mA/ - 12mASize:Euro rack format 3U / 6HP30x128,5x33 mm4.2 WarrentyBeginning from the date of purchase a 2-year warranty is guaranteed for this device in case of any manufacturing errors or other functional deficiencies during runtime.The warranty does not apply in case of:- damage caused by misuse- mechanical damage arising from careless treatment (dropping, vigorous shaking, mishandling, etc) - damage caused by liquids penetrating the device- heat damage caused by overexposure to sunlight or heating- electric damage caused by improper connecting(wrong power supply/ jacks/ MIDI connections/ voltage problems).If you have any complaints please contact your dealer or send an e-mail to:*******************************.de4.3 Terms of productionconformity: CE, RoHS, UL4.4 DisposalThe device is produced with RoHS-conformity (subject to the regulations of the European Union) and is free of hazardous substances (like mercury, plumb, cadmium and hexavalent chrome). But electronical scrap is hazardous waste. Please don't add this to consumer waste. For an environment friendly disposal of waste please contact your distributor or specialist dealer.4.3 SupportUpdated and additional informations, updates, downloads and more see:http://flame.fortschritt-musik.de4.4 AcknowledgmentFor help and assistance big thanks to: Schneiders Büro Berlin, Shawn Cleary (Analogue haven, Los Angeles), Thomas Wagner, Robert Junge, Anne-Kathrin Metzler und Lena Bünger.。
TX_CKLV3感应卡+密码+遥控电子门锁电路板使用说明
注意：以下所说卡片均指非接触式射频卡，具体型号请咨询经销商
2. 技术参数 电源供应 典型静态电流 动作电流 支持卡类型 卡片检测方式
东莞同欣智能
4.5V-6.5V < 25 微安 <250 毫安
（即 3~4 节干电池） （电池寿命可超过一年） （驱动能力强）
ID 卡、Mifare 卡、 CPU 卡、二代身份证、 NFC 手机、 SIMPASS 卡 微波检测，可靠先进
该功能都可连续删除多张开门卡，或者多个开门密码、多个开门遥控器， 6 秒后自动 退出，也可以直接按#号键立即退出。 5. 清除功能 恢复出厂状态： “*0” <输入管理键 ># “ 0 0 #” “ 0 1 #”
删除所有开门密码和开门卡、开门遥控器： “*0” <输入管理键 ># 删除所有开门卡片： “*0” <输入管理键># “0 2 #” 删除所有开门密码： “*0” <输入管理键># 6. 学习无线门铃控制器方法 “*5” <输入管理键 ># “0 3 #”
———————————— 产品应用 1． 机关部门 2． 现代化办公室、写字楼 3． 居民住宅、豪华别墅
© Tongxin Intellect 2008
东莞同欣智能 1 感应卡+密码+遥控门锁使用说明
目
录
一、 概述 ............................................................................................................................................... 3 1. 简介 ............................................................................................................................................ 3 1. 产品优势和特点 ....................................................................................................................... 4 2. 技术参数 .................................................................................................................................... 4 二、 功能与操作 ................................................................................................................................... 5 1. 初始状态 .................................................................................................................................... 5 2. 更换管理卡片 ........................................................................................................................... 5 3. 增加开门卡片、开门密码和开门遥控器 .............................................................................. 5 4. 删除卡片、开门密码和开门遥控器 ...................................................................................... 5 5. 清除功能 .................................................................................................................................... 6 6. 学习无线门铃控制器方法 ....................................................................................................... 6 7. 开门模式以及模式设置方法 .................................................................................................. 6 8. 常开功能 .................................................................................................................................... 6 9. 其它 ............................................................................................................................................ 7 10. 声光提示表 ............................................................................................................................. 7 三、 销售信息 ....................................................................................................................................... 8
LRT-K-3说明书2
LRT-K-3型阀门定位器使用说明一、数码管显示正常自动控制情况下数码管显示当前阀位输出值的百分比值，在关到位和开到位时，关位和开位指示灯会处于常亮状态。
在进入设定状态后数码管显示菜单项的符号。
丢信时显示丢信状态信号。
二、一键设定长按上翻键+设定键3S松开进入自动行程设定状态。
首先数码管显示open符号执行器自动执行关，到位时停止，保存关位值。
延时一段时间后，执行器自动执行开。
数码管显示clos符号到位时自动停止，保存开位置。
完成自动标定后自动推出标定状态。
（注意：自动设定行程时执行器应处于中间位置，一面设定行程误差增大。
）三、菜单设定按确认键3S快速进入菜单设定。
（注意：按确认键抖动或连续两次将会进入丢信动作子菜单，按设定键退回二级菜单即可。
）设定菜单共有12项，可通过上翻键和下翻键来选择要设定的菜单选项。
1.数码管显示闪烁的1per符号表示丢信动作设定菜单项，这是可以按确认键进入丢信动作子项设定，子项内有三个选项分别是丢信关数码管显示CLOS，丢信开数码管显示OPEN，丢信保位数码管显示HOLD。
在通过上翻键和下翻键来选择要设定丢信菜单子项。
选中后按确认键丢信动作项菜单就设定好了。
按设定键返回上一级菜单，设定其他菜单选项。
2.按下翻键数码管显示闪烁的CONf符号表示正反作用设定菜单项。
按设定键进入正反作用设定子项，子项内有两个选项分别是正作用选项数码管显示JUSF符号，和反作用选项数码管显示CUrn符号，通过上翻键和下翻键来选择要设定正反作用菜单子项。
按确认键来保存设定后的正反作用子项。
完成设定后按设定键返回上一级菜单。
继续其他菜单项。
3.按下翻键数码管显示闪烁的Lin，符号表示控制信号低端4mA设定菜单项。
这时给定控制低端信号4m A按确认键来保存低端控制信号值，这时显示符号0000.（注意：如果没有给定信号，数码管显示LOSE符号。
）完成后按设定键返回上一级菜单，继续设定其他菜单项。
4.按下翻键数码管显示闪烁的HIn符号表示控制信号高端20m A设定菜单项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
CK-3控制器可以控制多种润滑系统，通过简单编程可用于控制单线阻尼式润滑系统（SLR）、容积式润滑系统（PDI）、递进式润滑系统（PRG）。
该控制器具有断电时刻记忆功能以保证润滑系统供油量的准确。
同时具有很好的防护性能、抗震性能和较好的抗干扰性能，可用于工况较恶劣的场合。
二、端子接线说明：
控制器的下部有一排接线端子，端子编号从左至右依次为：1、2、3、4、5、6、7、8、A0、A1、A2，接线方式如下：
（2）端子3、4接负载（220V AC/60W）。
接泵电机或电磁阀；
（3）端子5、6接低油位信号检测开关（常开），此开关闭合，控制器报警；
（4）端子7、8在模式1时接压力开关（常开）在模式2时接供油循环计次开关（开关状态任意）；
（5）端子A0、A1、A2为故障继电器接点输出端口，A0公共触点、A1常闭、A2常开（A0-A1常闭，A0-A2常开），可与报警器或主机控制器连接。
三、面板显示
显示窗口有四位显示器（数码管），用于显示系统工作状态和编程。
其余三个LED分别为电源指示（绿色）、泵运行指示（红色）、低油位报警指示（黄色）。
四、按键说明
“S”功能键：用于编程步骤的转换和程序浏览。
“R”运行键：用于编程数据的存储和起动运行。
“←”移位键：用于设置状态下数码管闪烁（光标）位的移动。
“↑”设置键：用于设置状态下改变数码管闪烁位的数据。
五、功能及参数设置
接通电源后控制器按照断点前的数据工作并显示，若需重新设置请按下步进行：
1．同时按下“S”键和“R”进入设置模式，此模式下一位光标闪烁。
若泵电机正在运行时进入设置模式，则泵电机停止运行。
2．根据显示器最参左位的功能提示符提示，并按照流程图中各设置项的步骤，按“←”键和“↑”键修改参数。
3．一项设置完成后，按下“S”键即可进入下一项设置。
（修改参数方法相同）。
4．当全部数据设置完成后按下“R”键即可存储已设置的参数并起动运行。
5．控制器处于任何工作状态下，按“R”键即可按照存储的参数重新起动运行。
当系统管路预注油时可进行此操作。
6．当需将已起动运行的泵电机停止时，可同时按下“S”和“R”键。
7．控制器处于任何状态下按动“S”键即可浏览已存储的各项参数，不影响当时状态。
停止按键片刻即可自动返回。
8．当控制器处于任何形式的报警状态时，内部故障继电器动作，泵停止运行。
六、控制模式说明
方可另选控制模式。
□时间模式（d=0）：（该模式主要用于SLR系统）
润滑系统按照控制器预先设置的供油和间隙时间进行周期循环。
□压力模式（d=1）：（该模式主要用于PDI系统）
润滑系统的供油过程是由安装在润滑泵或系统上的压力开关控制的。
润滑泵从起动运行到系统压力上升至额定值，并使压力开关动作这一过程的时间必须在控制器设定的报警时间内完成，这样，当压力开关闭合时，控制器以闪烁的方式显示4、3、2、1，即延时4秒（保证管路末端建立压力）后使泵运行停止，即完成供油过程，进入间隙时间计时。
否则，当系统发生供油故障（泄漏、堵塞、泵损坏等），使系统建立压力的时间延长且到达控制器设定的报警时间时，即发出供油故障报警信号，数码显示“EEPP”（按下“S”或“R”键可解除报警）。
报警时间的设置应根据系统实际情况（管路长短、供油量大小等）而定，一般大于压力开关正常动作时间4—8秒。
□计数模式（d=2）：（该模式主要用于PRG系统）
润滑系统的供油过程是由安装在分油器上的供油循环开关控制的。
润滑泵按控制器设置的循环次数起动运行后，若系统工作正常，则分油器上各出油口依次供油，当完成一个供油循环后，分油器上的微动开关发讯一次，控制器计数一次，当供油循环的次数达到控制器的设定值后，控制器输出停止，进入间隙时间计时。
润滑系统一旦出现故障（泄漏、堵塞、泵损坏等），使得循环开关任意一次的动作时间延长到控制器内部设定的报警时间（5分钟，不可调）时，控制器即发出供油故障报警信号，泵停止，数码管显示数码显示“EEPP”。
七、控制器设定、参数显示流程图
溧阳佳福机械有限公司
2011年1月。
