CFG桩桩帽技术交底(建筑助手)
cfg桩桩帽施工技术交底
表格编号技术交底书
项目名称昌赣客专CGZQ-2标项目经理部一分部第1页
共4页交底编号
工程名称路基
设计文件图号
施工部位cfg桩帽
交底日期2016、3、7
交底内容:
一、技术交底范围:SS
本技术交底适用于昌赣客专CGZQ-2标一分部cfg桩桩帽施工
二、施工工艺流程
cfg桩桩帽施工工艺流程图
三、质量标准
四、施工先后顺序
(1)桩头处理
①桩间土清理cfg桩施工完毕后,待桩体达到一定强度后(一般为7天),开始清理桩间土。
桩间土清理分两步,第一步使用小型挖掘机清除至桩帽顶。
第二步用人工清除至桩顶。
②桩头截除桩头截除采用截桩机截除。
桩间土清除后,cfg桩的保护桩头采用切割机环切,切痕10cm以上,然后人工截除桩头。
桩帽间土使用满足设计要求的填料夯开挖桩帽基坑,尺寸符合设计要求基底平整压实,坑底平整,无积水、杂物等立模现浇桩帽混凝土,混凝土强度符合设计要求混凝土养护拆模桩帽周边回填预制。
CFG桩基工程技术交底
CFG桩基工程技术交底一、工程概述CFG桩基工程是一种常用的地基处理技术，通过使用预制混凝土灌注桩来增加地基的承载力和稳定性。
本文将详细介绍CFG桩基工程的施工步骤、材料要求、质量控制和安全注意事项。
二、施工步骤1. 前期准备（1）对施工现场进行勘测和测量，确定桩基的位置和布置。
（2）清理施工现场，确保无障碍物和杂物。
（3）搭建施工场地，设置安全警示标志和围挡。
2. CFG桩施工（1）配置混凝土材料，包括水泥、砂、骨料和外加剂。
（2）按照设计要求进行CFG桩的灌注施工，采用钢模具进行桩身的浇筑。
（3）根据设计要求，设置桩顶标高和桩顶标记。
3. 桩基质量控制（1）对混凝土材料进行质量检验，包括水泥强度、骨料含量和砂粒级配等。
（2）对CFG桩进行质量检验，包括桩身的强度、密实度和垂直度等。
（3）进行桩基的荷载试验，确保桩基的承载力符合设计要求。
4. 安全注意事项（1）施工现场要设置合理的安全警示标志，确保施工人员的安全。
（2）施工人员要佩戴个人防护装备，包括安全帽、安全鞋和手套等。
（3）严格控制施工现场的秩序，防止人员和设备交叉作业引起事故。
三、质量控制要求1. 混凝土材料要求（1）水泥强度等级不低于32.5，符合国家标准要求。
（2）骨料应符合国家标准，无明显杂质和裂纹。
（3）砂应符合国家标准，粒径分布合理。
2. CFG桩质量要求（1）桩身的强度应符合设计要求，不得浮现明显的裂缝和空洞。
（2）桩身的密实度应达到设计要求，不得有明显的松散和空隙。
（3）桩身的垂直度应控制在设计范围内，不得超出规定的偏差。
3. 桩基荷载试验要求（1）按照设计要求进行桩基荷载试验，确保桩基的承载力满足设计要求。
（2）试验数据要详细记录，包括荷载-沉降曲线和桩身应力分布等。
四、总结CFG桩基工程是一项重要的地基处理技术，通过合理的施工步骤和质量控制，能够有效提高地基的承载力和稳定性。
在施工过程中，要严格遵守安全注意事项，确保施工人员的安全。
CFG桩基工程技术交底
CFG桩基工程技术交底引言概述：CFG桩基工程是一种常见的地基处理技术，广泛应用于建筑工程中。
在进行CFG桩基工程前，必须进行技术交底，确保施工过程中的安全和质量。
本文将详细介绍CFG桩基工程技术交底的内容和要点。
一、工程概况1.1 工程地点：确定CFG桩基工程的具体施工地点，包括地理位置、地形地貌等情况。
1.2 工程范围：明确CFG桩基工程的范围，包括施工区域、施工深度等参数。
1.3 工程条件：评估工程条件，包括地质情况、地下水位等因素，为后续施工提供参考。
二、施工方案2.1 CFG桩参数：确定CFG桩的直径、长度、间距等参数，根据设计要求进行调整。
2.2 施工工艺：确定CFG桩的施工工艺，包括灌浆方式、振捣方法等，确保施工质量。
2.3 安全措施：制定施工安全措施，包括施工人员的安全防护、施工现场的安全管理等。
三、施工设备3.1 CFG桩机：选择适合的CFG桩机，确保施工效率和质量。
3.2 辅助设备：准备必要的辅助设备，如搅拌站、泥浆泵等，为施工提供支持。
3.3 检测设备：配备必要的检测设备，如超声波检测仪、动力桩水平仪等，确保施工质量。
四、质量控制4.1 施工监理：确定施工监理人员，监督施工过程，及时发现和解决问题。
4.2 质量检验：进行施工过程中的质量检验，包括CFG桩的强度、密实度等指标。
4.3 资料记录：及时记录施工过程中的关键数据和问题，为后续工程评估提供依据。
五、验收和交底5.1 施工验收：完成CFG桩基工程后，进行验收工作，确保施工质量符合要求。
5.2 技术交底：对施工过程中的关键技术点进行交底，包括施工方案、质量控制等内容。
5.3 后续工作：确定后续工作安排，包括施工文件整理、工程总结等工作。
结语：CFG桩基工程技术交底是保证施工质量和安全的重要环节，只有做好技术交底工作，才能确保工程顺利进行。
希望本文对读者在进行CFG桩基工程技术交底时提供帮助。
CFG桩桩帽施工技术交底(1)
技术交底书
表格编号
项目名称
商合杭铁路站前十三标四分部
第 页
共 页
交底编号
工程名称
路基工程
设计文件图号
路基工程参考图集
施工部位
CFG桩帽
交底日期
2016年3月14日
技术交底内容：
一、技术交底范围；
中铁四局商合杭铁路站前13标四分部CFG桩桩帽施工。
2、设计情况
本标段设计CFG桩按正方形布置， 桩径，桩帽尺寸为1*1*，C35混凝土，桩顶面铺设双向钢筋网片，钢筋采用HPB300级，直径10mm，间距10*10cm,末端设180°弯钩，钢筋保护层厚度50mm。。
桩帽回填：回填料为细粒土或C组料，单层厚度不得大于20cm，采用小型夯机夯实，分层填筑压实至桩帽高程。
五、施工质量标准
1、桩头开挖时严禁挖机触碰桩头，防止桩头破损。
2、切割桩头是必须保证三面下刀口在一个平面上，桩头打磨需干净平整。
3、桩帽混凝土浇筑时，必须振捣密实。
对于不符合上述桩帽质量验收标准的成品，不予以计量。
六、安全、环保、文明施工措施
1、对施工人员进行安全环保培训和考核，增强安全环保意识；特殊工种持证上岗。
2、施工班组管理人员一律佩证上岗，佩证内容有姓名、职务和本人照片，“1152”人员上岗期间一律佩戴红袖章。

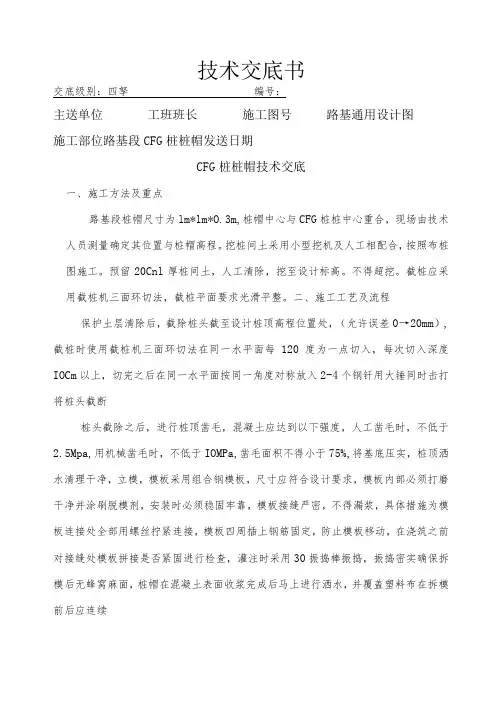

CFG桩基路基桩帽技术交底
技术交底书交底级别：四孥编号：主送单位工班班长施工图号路基通用设计图施工部位路基段CFG桩桩帽发送日期CFG桩桩帽技术交底一、施工方法及重点路基段桩帽尺寸为lm*lm*O.3m,桩帽中心与CFG桩桩中心重合，现场由技术人员测量确定其位置与桩帽高程。
挖桩间土采用小型挖机及人工相配合，按照布桩图施工。
预留20Cnl厚桩间土，人工清除，挖至设计标高。
不得超挖。
截桩应采用截桩机三面环切法，截桩平面要求光滑平整。
二、施工工艺及流程保护土层清除后，截除桩头截至设计桩顶高程位置处，（允许误差0→20mm）,截桩时使用截桩机三面环切法在同一水平面每120度为一点切入，每次切入深度IOCm以上，切完之后在同一水平面按同一角度对称放入2-4个钢钎用大锤同时击打将桩头截断桩头截除之后，进行桩顶凿毛，混凝土应达到以下强度，人工凿毛时，不低于2.5Mpa,用机械凿毛时，不低于IOMPa,凿毛面积不得小于75%,将基底压实，桩顶洒水清理干净，立模，模板采用组合钢模板，尺寸应符合设计要求，模板内部必须打磨干净并涂刷脱模剂，安装时必须稳固牢靠，模板接缝严密，不得漏浆，具体措施为模板连接处全部用螺丝拧紧连接，模板四周插上钢筋固定，防止模板移动，在浇筑之前对接缝处模板拼接是否紧固进行检查，灌注时采用30振捣棒振捣，振捣密实确保拆模后无蜂窝麻面，桩帽在混凝土表面收浆完成后马上进行洒水，并覆盖塑料布在拆模前后应连续保证混凝土湿润。
拆模后，应保证塑料布包裹桩帽混凝土,每天由专人记录大气温度。
注意事项1、CFG桩要有5cm嵌入桩帽之中，桩帽尺寸LOnIXLOnIXO.3m。
两侧保护层厚度35mm,偏差（0-+10mm）桩帽达到拆模条件后（不低于2.5Mpa）,拆除模板。
桩帽施工完成后,人员或机械不得在桩帽上行走或碾压。
桩间土回填：待CFG桩达到强度要求后，回填原土至桩帽高程处，并用小型机械压实（压实系数不小于0.86）单个桩帽工程数量表（路基）2、技术交底交至作业班组或多人签收时采用本表记录。
CFG桩桩帽技术交底
技术交底书编号：LJ-2016-1-主送单位哈牡II标一工区项目部日期2016-3-5工程名称CFG桩桩帽施工根据图号交底内容：一、交底范围：DK56+000~DK60+485段CFG桩二、交底项目：CFG桩桩帽施工三、交底内容3.1 工程概况；CFG桩桩帽施工、尺寸100cm*100cm*35cm，混凝土强度等级为C35、CFG桩伸入桩帽5cm、桩帽顶铺设50cm的碎石垫层、垫层中间铺设高强土工格栅3.2工具准备；小型挖掘机、自卸汽车、振捣棒、铁锹（平、尖头两种）、小白线、水准仪、钢卷尺、泵车、电焊机。
3.3施工流程及工艺；3.3.1施工工艺1、桩头切割完之后，现场用人工配合30挖机整平，清理桩头，确定标高后，小型压路机进行碾压。
编制：复核：接收单位：接收人：技术交底书编号：LJ-2016-1-主送单位哈牡II标一工区项目部日期2016-3-5工程名称CFG桩桩帽施工根据图号2、横向同一排桩帽必须在同一条直线上且标高相同，纵向根据设计确定标高在一条线上3、人工对桩头凿毛，放线确定桩帽的四个角点、绑扎桩帽的钢筋、具体见桩帽钢筋图；4、采用定型模板，模板底部封死，现场技术员自检之后，报监理；5、报实验室，现场浇筑砼，振捣棒进行人工振捣6、浇筑完成后，抹面收光，覆盖土工布，养护7天7、施工期间抓紧施工，遇到降雨时，及时做好排水措施，必要时用充足的塑料布进行覆盖保护。
四、质量注意事项：1、桩帽施工，钢筋绑扎不变形，模板必须加固好防止跑模、浪费砼2、对项目部提供的桩帽模板施工队必须保护好，防止丢失3出现以上两点，费用由施工队自行承担4、桩帽顶部高程误差为（-20，+20mm），平整度为20mm。
五、安全措施；1、进入施工现场要佩戴好安全帽，严禁酒后作业。
2、机械挖土时，人员和机械保持一定距离，必须在旋转半径以外。
3、挖出的土应按要求，堆放在指定地点。
4、注意安全用电、用火。
编制：复核：接收单位：接收人：。
CFG桩桩帽施工技术交底(1)
技术交底书表格编号20160311
项目名称商合杭铁路站前十三标四分部第页
共页交底编号
工程名称路基工程
设计文件图号路基工程参考图集
施工部位CFG桩帽
交底日期2016年3月14日
技术交底内容：
一、技术交底范围；
中铁四局商合杭铁路站前13标四分部CFG桩桩帽施工。
二、设计情况
本标段设计CFG桩按正方形布置，桩径0.5m，桩帽尺寸为1*1*0.3m，C35混凝土，桩顶面铺设双向钢筋网片，钢筋采用HPB300级，直径10mm，间距10*10cm,末端设180°弯钩，钢筋保护层厚度50mm。
三、开始施工条件及施工准备工作；
1、机械准备：挖机、自卸汽车、切割机、小型夯机、混凝土输送泵，混凝土运输车、振捣棒、铁锹、钢卷尺、水平尺、錾子、光抹等。
2、材料准备：C35混凝土、HRB300Ф钢筋、小白线、白灰。
3、由项目部技术技术员确定CFG桩身已施工完毕且桩身混凝土强度达到设计要求。
4、原地面整平，保证开挖基坑面略高于四周原地面（若基坑开挖面处于低洼处，沿基坑四周设挡水措施），做好地表水引排工作。
5、测量已切割桩头高程，报监理检查。
四、CFG桩桩帽施工工艺方法；
1、CFG桩桩帽施工工艺流程
CFG桩桩帽施工程序：整平场地→桩头开挖→高程测量→切割桩头→打磨、清理桩头→测量放样→安装模板→绑扎钢筋→浇筑混凝土→抹面收光→拆除模板。
CFG桩技术交底
各种机电设备检修、维护时要断电、停运转；如要试运转，须有针对性保护措施。
安装、维修或拆除临时用电工程，必须由电工完成，电工必须持证上岗，实行定期检查制度，并做好检查记录。
⑤保证人身安全措施
所有人员均进行岗前安全教育，做到人人熟知，并始终贯穿在施工全过程中。
特殊岗位和技术工种，如安全员、工班长、机械操作员等，要进行岗前培训，经考试合格后，执证上岗。所有现场施工人员必须挂牌上岗。严禁酒后上岗，严禁疲劳上岗。
施工现场设安全标志，危险作业区要悬挂警示标牌。过渡道路两端按规定设防护栏及警告标志，夜间挂警示灯。施工运输车辆必须严格遵守交通规则，文明行车。
配齐配足劳动安全防护用品，确保安全防护。电工值班操作时，必须穿绝缘鞋。变压器周围设安全防护栏。
⑥施工现场治安消防、防火安全保证措施
设立固定安全、防火警示牌、宣传牌。配备必要的消防器械和物资。治安消防工作坚持“预防为主，以消为辅”的指导思想，加强施工现场贵重物资、重要器材和大型设备的管理，制定领、发放制度和看守制度。
保持机械操作室整洁，严禁存放易燃易爆物品。不酒后操作机械，机械不带病运转、超负荷运转。
桩机支撑脚位置用聚乙烯路基板作为垫板，调平桩机四脚，并进行检验，防止因桩机不平稳或垫脚承载力不够而发生倾覆。
定期组织机电设备、车辆安全大检查。对检查中查出的安全问题按照“四不放过”原则进行调查处理，制定防范措施，防止机械事故的发生。
七、其他应注意的问题
（1）加强施工管理，实行文明施工，对可能造成环境污染的物质，经过有关部门同意后送到指定地点处理。所有机械废油回收利用或妥善处理，严禁随意泼倒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CFG桩桩帽技术交底书
单位名称:******* 编号：
建筑施工# 1
单位工程名称CFG桩桩帽里程桩号/
设计文件图号施工部位CFG桩桩帽
技术交底内容：
1. 适用范围
本交底适用于混凝土结构施工。
2.设计情况
CFG桩桩顶应设置圆台性扩大桩头.扩大桩头直径1.0m.高0.5m。
3.施工准备
3.1截桩头
3.1.1. 清理桩间土到设计高程位置后，使用水准仪逐桩进行桩顶高程测量，用红漆做出明显标记，平整桩周围的土比桩顶高程低10cm处（CFG桩嵌入桩帽10cm）.
3.1.2. 采用冲击钻在桩四周对称打入四个点，打入深度大于15cm，将四个钢钎插入四个点中，用大锤将桩头凿断。
.
3.1.3 CF G桩桩头截除后，要用凿子、手砂轮等工具对桩头进行打磨，使桩头露出新鲜砼，以便桩头与混合料结合良好。
4..桩帽施工工艺及控制
4.1 施工流程
测量定点→桩帽开挖→清洗CFG桩桩头（直至露出新鲜砼）→模板拼装→校正模板→报验→浇筑砼→拆模→养护。
4.2桩帽模板的安装
模板采用钢带制作模板，模板运至现场后，采用人工拼装，安装模板前，先将桩头清理干净，然后在桩头上洒少许的清水并冲洗。
4.3现场浇筑桩帽施工质量控制
现浇桩帽在现场采用钢带制作的模板施工，施工时现场地，在现在先由测量组进行放线，保证桩帽的线条美观，然后立模,立好模后浇筑混凝土，并用振捣棒振捣，排除混凝土里的气泡。
施工过程中要严格控制混凝土的质量，桩帽使用的混凝土质量标准参照规范要求进行。
5、施工控制
5. 1. 桩间土开挖时，应提前掌握近期天气情况，避开阴雨天气。
以防挖出的CF G桩被雨水浸泡，或者是遇到下雨应及时进行防排水。
5．.2. 开挖的桩间土应及时清出现场，避免二次清理。
在桩间土开挖清运和截桩头作业中，应避免机械和人工对设计桩顶以下桩间土的过度扰动和对桩身的磕碰，以防桩身在浅层断裂。
5. 3. 模板内要刷脱模剂。
建筑施工# 1
5. 4. 现浇桩帽尺寸应满足设计要求。
建筑施工# 1 5. 5. 混凝土要及时养护，防止开裂。
6. 施工允许偏差
桩帽施工允许偏差
序列号 项目 允许偏差 序列号 项目 允许偏差 1 桩顶标高 ±20mm 3 厚度 +30mm / -20mm 2 平面尺寸 ±30mm 4 中心位置 15mm
7. CFG 桩扩大桩帽设计大样图
0.51.0 1.51.5
1.0 1.0
0.1
000.5.1
0.5
.1。
