某公司网络系统集成方案设计讲解

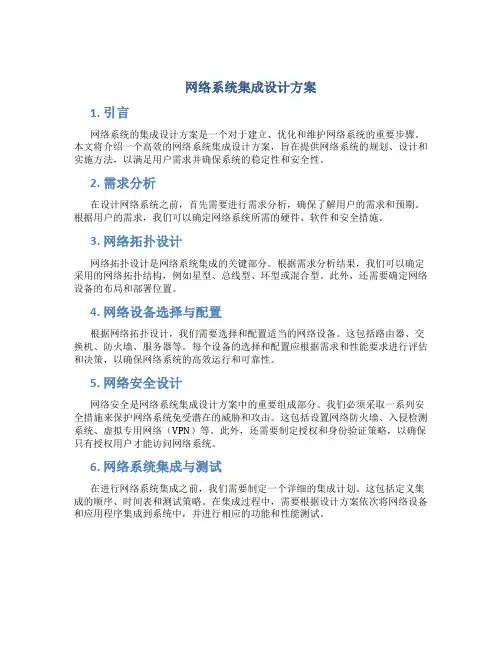

网络系统集成设计方案
网络系统集成设计方案1. 引言网络系统的集成设计方案是一个对于建立、优化和维护网络系统的重要步骤。
本文将介绍一个高效的网络系统集成设计方案，旨在提供网络系统的规划、设计和实施方法，以满足用户需求并确保系统的稳定性和安全性。
2. 需求分析在设计网络系统之前，首先需要进行需求分析，确保了解用户的需求和预期。
根据用户的需求，我们可以确定网络系统所需的硬件、软件和安全措施。
3. 网络拓扑设计网络拓扑设计是网络系统集成的关键部分。
根据需求分析结果，我们可以确定采用的网络拓扑结构，例如星型、总线型、环型或混合型。
此外，还需要确定网络设备的布局和部署位置。
4. 网络设备选择与配置根据网络拓扑设计，我们需要选择和配置适当的网络设备。
这包括路由器、交换机、防火墙、服务器等。
每个设备的选择和配置应根据需求和性能要求进行评估和决策，以确保网络系统的高效运行和可靠性。
5. 网络安全设计网络安全是网络系统集成设计方案中的重要组成部分。
我们必须采取一系列安全措施来保护网络系统免受潜在的威胁和攻击。
这包括设置网络防火墙、入侵检测系统、虚拟专用网络（VPN）等。
此外，还需要制定授权和身份验证策略，以确保只有授权用户才能访问网络系统。
6. 网络系统集成与测试在进行网络系统集成之前，我们需要制定一个详细的集成计划。
这包括定义集成的顺序、时间表和测试策略。
在集成过程中，需要根据设计方案依次将网络设备和应用程序集成到系统中，并进行相应的功能和性能测试。
7. 系统部署与维护完成网络系统集成和测试后，我们可以开始系统部署。
这包括将系统部署到预定的位置，并配置必要的网络参数。
一旦系统部署完成，我们需要确保定期进行系统维护和更新，以保持系统的正常运行。
8. 总结网络系统集成设计方案是建立高效、安全的网络系统的关键步骤。
本文介绍了一个综合的网络系统集成设计方案，并提供了从需求分析到系统部署的详细步骤。
通过遵循这个设计方案，我们可以建立一个满足用户需求并具有稳定性和安全性的网络系统。
某公司网络系统集成方案设计说明
《网络工程》课程设计某公司网络系统集成方案设计院部：计算机与信息科学学院学生姓名：肖娇指导教师：专业：网络工程班级：网络1201班完成时间：2015-12-24目录1 前言 (2)1.1 公司网络系统建设目标 (2)1.2 用户具体需求 (3)1.3 公司系统建设原则 (5)1.3.1 先进性 (5)1.3.2 标准性 (6)1.3.3 兼容性 (6)1.3.4 可升级和可扩展性 (6)1.3.5 安全性 (7)1.3.6 可靠性 (7)1.3.7 易操作性 (7)1.3.8 可管理性 (7)2 综合布线方案 (8)2.1 需求分析 (8)2.2 综合布线系统的结构 (9)3系统总体设计 (10)3.1 系统总体设计图 (10)3.2 系统结构设计描述 (10)4 网络设计方案 (11)4.1 网络设计需求 (11)4.2 公司园区结构示意图 (12)4.3 总体方案设计策略 (12)4.4 网络设备选型 (12)4.4.1 选型原则 (12)4.4.2 核心层交换机 (13)4.4.3 接入层交换机 (14)4.5 网络安全 (14)5 网络测试 (15)5.1网络布线的测试 (15)5.2布线链路性能测试 (16)6 技术支持服务 (17)6.1售后服务内容 (17)6.2保证售后服务质量的措施 (17)参考文献 (18)摘要随着信息化高速发展的今天，公司网络系统集成的建设规划已经成为了公司高速发展提升核心竞争力的关键因素。
网络系统集成是网络工程实施的重要部分，网络系统集成主要包括：了解用户需求、网络需求分析、网络总体设计、网络设备选型与配置、综合布线方案、网络设备管理等方面。
本文对某公司网络系统集成方案设计进行具体分析，从建设目标、用户需求、综合布线、系统总体设计等几个方面详细的说明整个方案。
关键字：网络设备选型与配置；系统集成；需求分析1 前言1.1 公司网络系统建设目标公司主要建设一个信息系统，它以管理信息为主体，连接生产、销售、维护，是一个面向集团的日常业务，辅助领导决策的计算机信息网络系统。
网络系统集成方案
4.网络管理设计
（1）采用统一网络管理平台，实现对网络设备的集中管理。
（2）配置管理：对网络设备进行统一配置，简化运维工作。
（3）性能管理：实时监测网络设备性能，发现并解决性能瓶颈。
（4）故障管理：实现故障的自动发现、定位和报警，提高故障处理效率。
一、项目概述
网络系统作为企业信息化的基础设施，对于支撑企业业务运作具有举足轻重的作用。本方案旨在为企业提供一套全面、高效、安全的网络系统集成方案，以实现以下目标：
1.构建稳定、可靠的网络环境，确保企业业务连续性。
2.优化网络架构，提高网络性能，满足企业未来发展需求。
3.强化网络安全，降低潜在安全风险，保障企业信息安全。
2.提升网络性能，满足企业日益增长的业务需求。
3.保障网络安全，降低潜在的安全风险。
4.提高网络管理效率，简化运维工作。
三、方案设计
1.网络架构设计
（1）核心层：采用高性能、高可靠性的交换机，负责整个网络的数据交换和路由功能。
（2）汇聚层：采用可扩展的交换机，负责接入层设备的汇聚，实现不同业务区域的隔离。
（5）安全管理：实现对网络设备的安全策略配置和管理。
四、实施方案
1.对现有网络进行详细调查，评估网络性能和安全状况。
2.根据设计方案，选购合适的网络设备。
3.制定详细的施工计划，确保施工过程中企业业务不受影响。
4.分阶段实施网络改造，确保网络系统稳定、可靠。
5.部署网络安全设备，配置安全策略，提高网络安全水平。
（3）接入层：根据企业部门分布和业务需求，部署适量的接入层交换机，提供接入设备接入网络。
2.网络设备选型
某公司网络系统集成技术方案书
码十进制转换)字符集的传输。
服务器解决方案
• web服务器 WEB服务器也称为WWW(WORLD WIDE WEB)服务器，主
要功能是提供网上信息浏览服务。 WWW 是
Internet 的多媒体信息查询工具，是 Internet 上 近年才发展起来的服务，也是发展最快和目前用的 最广泛的服务。正是因为有了WWW工具，才使得近年 来 Internet 迅速发展，且用户数量飞速增长。
某公司网络系统集成 技术方案书
第一组
目录
Part 01 需求分析 Part 02
4-5页
综合布线
Part 03 视频监控
6-9页
10-12页
Part 04
网络设计方案
13-16页
目录
Part 05 服务器解决方案 Part 06
17-19页
售后服务
20页
需求分析
• 企业内部需要联网的节点数为37点，信息点的分布为：
服务器解决方案
Web服务器是可以向发出请求的浏览器提供文档的程序。 1、服务器是一种被动程序：只有当Internet上运行在其他计算
机中的浏览器发出请求时，服务器才会响应。
2 、最常用的Web服务器是Apache和Microsoft的Internet信息 服务器（Internet Information Server，ⅡS）。
录，记录图像采用D1画质，像素为1280*960（百万高清画质质量）
网络设计方案
• IP地址以及Vlan规划 IP地址规划原则 该企业使用私有IP地址来规划内网IP地址，选择
192.168.1.0/24地址。
IP地址规划分为五块：机房地址、大厅地址、会议室 地址、经理室地址、财务室地址。

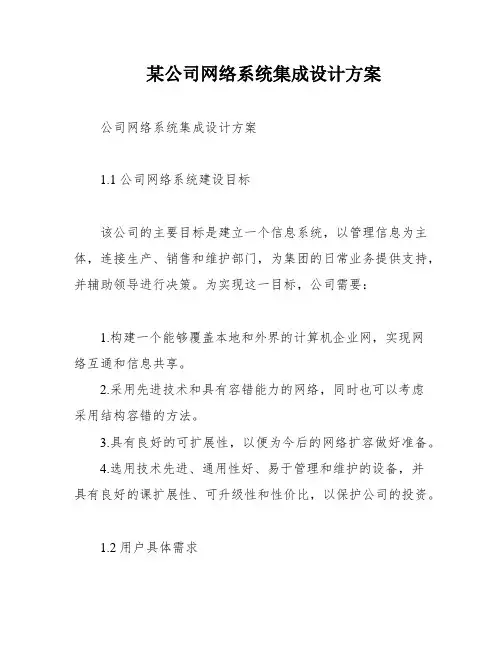

某公司网络系统集成设计方案
某公司网络系统集成设计方案公司网络系统集成设计方案1.1 公司网络系统建设目标该公司的主要目标是建立一个信息系统，以管理信息为主体，连接生产、销售和维护部门，为集团的日常业务提供支持，并辅助领导进行决策。
为实现这一目标，公司需要：1.构建一个能够覆盖本地和外界的计算机企业网，实现网络互通和信息共享。
2.采用先进技术和具有容错能力的网络，同时也可以考虑采用结构容错的方法。
3.具有良好的可扩展性，以便为今后的网络扩容做好准备。
4.选用技术先进、通用性好、易于管理和维护的设备，并具有良好的课扩展性、可升级性和性价比，以保护公司的投资。
1.2 用户具体需求该公司需要建立一个综合的企业网，包括行政部、技术研发部、销售部和驻外分公司。
公司共有三栋楼，分别为1号、2号和3号楼，相距100米。
各楼的电脑数量和分布如下：1号楼：二层，为行政办公楼，共10台电脑，每层分散分布5台。
2号楼：三层，为产品研发部和供销部，共20台电脑。
其中10台集中在三楼的研发部设计室中，设有一个机房，另外10台分散分布，每层5台。
3号楼：二层，为生产车间，每层一个车间，共6台电脑。
为保障内网安全，各部门将划分到不同的VLAN中。
为提高公司的业务能力和知名度，公司将Web网站、FTP和Mail服务发布到互联网上。
分公司将采用分组交换（帧中继）网互联，并从ISP那里申请了一段公网IP，包括16个有效IPv4地址：218.26.174.112~218.26.174.127，掩码为255.255.255.240.其中218.26.174.112和218.26.174.127为网络地址和广播地址，不可用。
1.3 公司系统建设原则1.3.1 先进性随着计算机应用的不断普及和发展，计算机系统对网络性能的要求已经并将继续不断提高，高带宽、低延迟是对交换网络设备的基本要求。
网络交换设备应该提供从数据中心到楼层配线间直至桌面的高速网络连接，交换机必须具备无阻塞交换能力。
企业网络系统集成方案设计
九、DHCP服务的配置
• • • • • • • • • • • Switch(Config)#service dhcp Switch(Config)#interface vlan 1 Switch(Config-Vlan-1)#ip address 192.168.1.2 255.255.255.0 Switch(Config-Vlan-1)#exit Switch(Config)#ip dhcp pool A Switch(Config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10 Switch(dhcp-A-config)#network 192.168.1.0 24 Switch(dhcp-A-config)#lease 3 Switch(dhcp-A-config)#default-route 192.168.1.1 Switch(dhcp-A-config)#dns-server 192.168.1.3 Switch(dhcp-A-config)#exit
六、系统总体设计图
七、公司园区结构示意图
八、单臂路由的配置
• • • • • • • • • • • • • switch(Config)#vlan 100 switch(Config-Vlan100)#switchport interface e0/0/1-5 switch(Config-Vlan100)#vlan 200 switch(Config-Vlan200)#switchport interface e0/0/6-10 switch(Config)#interface ethernet 0/0/24 switch(Config-Ethernet0/0/24)#switchport mode trunk DCR2611配置： Router_config#interface f0/0.1 Router_config_f0/0.1#encapsulation dot1q 100 Router_config_f0/0.1#ip address 192.168.100.1 Router_config#interface f0/0.2 Router_config_f0/0.1#encapsulation dot1q 200 Router_config_f0/0.1#ip address 192.168.200.1
企业网络系统集成方案设计
企业网络系统集成方案设计一、背景和需求分析随着信息技术的不断发展和普及，企业对于网络系统的需求也逐渐增加。
网络系统集成方案的设计是为了满足企业对于高效、稳定和安全的网络系统的需求。
1.背景XYZ公司是一家中型企业，经营范围涵盖了多个领域，包括生产、销售、供应链管理等。
随着业务的扩展和发展，XYZ公司需要一个全新的网络系统，以提高业务效率和降低成本。
2.需求分析基于XYZ公司的需求，我们进行了详细的需求分析，得出以下几点：-系统性能要求高：XYZ公司希望网络系统的性能能够满足高并发访问和快速响应的需求。
-系统可靠性要求高：XYZ公司要求网络系统具备高可用性和故障恢复能力，以保证业务的连续性。
-系统安全性要求高：由于企业业务的特殊性，XYZ公司需要一个具备安全性能的网络系统，以保护企业信息的机密性和完整性。
-系统易管理：XYZ公司希望网络系统能够简化运维工作，减少管理成本。
二、系统架构设计基于XYZ公司的需求，我们设计了以下网络系统集成方案的系统架构：1.网络设备首先，我们将建议XYZ公司采用高性能的网络设备，包括路由器、交换机、负载均衡器等，以满足高性能和高可靠性的要求。
2.网络拓扑结构在网络拓扑结构方面，我们推荐采用分层结构，包括核心层、汇聚层和接入层。
核心层负责处理大量数据的交换和转发，汇聚层用于集中管理和控制，接入层为终端设备提供接入和连接。
3.服务器架构在服务器架构方面，我们建议XYZ公司采用集群和虚拟化技术，以提高系统可用性和资源利用率。
可以采用多个服务器节点组成的集群，通过负载均衡器均衡访问压力。
同时，引入虚拟化技术，使得各个虚拟机实例能够隔离运行，并提供灵活的资源分配和管理。
4.存储方案在存储方案方面，我们建议XYZ公司采用存储网络（SAN）来统一管理和存储企业数据。
通过SAN技术，可以提供高速数据访问和数据备份恢复的能力。
5.安全性设计为了保证网络系统的安全性，我们建议XYZ公司采用多层次的安全措施，包括入侵检测系统（IDS）、防火墙、虚拟专用网络（VPN）、权限管理等。
网络系统集成方案
网络系统集成方案一、系统需求分析在进行网络系统集成之前，首先需要对系统需求进行深入的分析。
这包括但不限于用户数量、业务需求、流量预测、数据存储需求、安全性要求、扩展性考虑等方面。
明确这些需求后，我们才能设计出既满足当前需求，又具备足够扩展性的网络系统集成方案。
二、网络架构设计网络架构设计是方案的核心部分，它决定了网络的稳定性、效率、安全性以及扩展性。
在这一阶段，我们需要根据需求分析的结果，设计出合理的网络拓扑结构，如星型、环型、树型或网状结构等。
同时，还需要考虑网络的冗余设计和负载均衡设计，以应对可能的网络故障和流量压力。
三、设备选型与配置设备选型是网络系统集成中的重要环节，需要综合考虑设备的性能、稳定性、可靠性、成本等因素。
设备包括路由器、交换机、服务器、防火墙等。
在选择设备的同时，还需要根据网络架构设计和业务需求进行设备的配置规划，包括IP地址分配、VLAN划分、路由设置等。
四、网络安全策略网络安全是网络系统集成中不可忽视的一环。
我们需要根据业务需求和安全要求，制定完善的网络安全策略，包括访问控制策略、入侵检测与防御策略、数据加密策略、病毒防护策略等。
同时，还需要选择适当的安全设备和软件，如防火墙、入侵检测系统、病毒防护软件等。
五、数据存储与备份数据存储与备份是保障业务连续性的重要手段。
我们需要根据业务需求和数据量，选择合适的存储设备，如直连式存储（DAS）、网络附加存储（NAS）、存储区域网络（SAN）等。
同时，还需要制定完善的数据备份和恢复策略，包括定期备份、增量备份、差异备份等，以及备份数据的存储和管理。
六、系统集成与部署在设备选型和配置、网络安全策略、数据存储与备份等准备工作完成后，就可以进行系统集成与部署了。
这一阶段的主要任务是将各个组件按照设计进行连接和配置，确保网络的连通性和业务功能的实现。
同时，还需要对系统进行调试和优化，以提高网络的性能和稳定性。
七、测试与性能评估系统集成与部署完成后，需要进行全面的测试和性能评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 前言 (1)1.1 公司网络系统建设目标 (1)1.2 用户具体需求 (2)1.3 公司系统建设原则 (2)1.3.1 先进性 (2)1.3.2 标准性 (3)1.3.3 兼容性 (3)1.3.4 可升级和可扩展性 (3)1.3.5 安全性 (4)1.3.6 可靠性 (4)1.3.7 易操作性 (4)1.3.8 可管理性 (5)2 综合布线方案 (5)2.1 需求分析 (5)2.2 综合布线系统的结构 (6)3系统总体设计 (7)3.1 系统总体设计图 (7)3.2 系统结构设计描述 (7)4 网络设计方案 (8)4.1 网络设计需求 (8)4.2 公司园区结构示意图 (9)4.3 总体方案设计策略 (9)4.4 网络设备选型 (10)4.4.1 选型原则 (10)4.4.2 核心层交换机 (10)4.4.3 接入层交换机 (11)4.5 网络安全 (11)5 网络测试 (12)5.1网络布线的测试 (12)5.2布线链路性能测试 (13)6 技术支持服务 (14)6.1售后服务内容 (14)6.2保证售后服务质量的措施 (14)参考文献 (15)某公司网络系统集成方案设计08计算机网络技术 085303014 张建潭摘要：随着信息化高速发展的今天，公司网络系统集成的建设规划已经成为了公司高速发展提升核心竞争力的关键因素。
网络系统集成是网络工程实施的重要部分，网络系统集成主要包括：了解用户需求、网络需求分析、网络总体设计、网络设备选型与配置、综合布线方案、网络设备管理等方面。
本文对某公司网络系统集成方案设计进行具体分析，从建设目标、用户需求、综合布线、系统总体设计等几个方面详细的说明整个方案。
关键字：网络设备选型与配置；系统集成；需求分析1 前言1.1 公司网络系统建设目标公司主要建设一个信息系统，它以管理信息为主体，连接生产、销售、维护，是一个面向集团的日常业务，辅助领导决策的计算机信息网络系统。
公司建立目标具体描述如下：1.构造一个既能覆盖本地又能与外界进行网络互通、信息共享、展示企业的计算机企业网。
2.选用先进技术、具有容错能力的网络，在投资和条件允许的情况下也可以采用结构容错的方法。
3.具有较好的可扩展性，为今后的网络扩容做好准备。
4.设备选型上必须在技术上具有性进行，通用性，且必须便于管理，维护。
应具有良好的课扩展性，可升级性，保护公司的投资。
设备要在满足该项目的功能和性能上还具有良好的性价比，同时也要有好的售后服务。
1.2 用户具体需求公司需要构建一个综合的企业网，公司有4个部门（行政部、技术研发部、销售部和驻外分公司）公司共三栋楼，1号，2号，3号，每栋楼直线相距为100米。
1号楼：二层，为行政办公楼，10台电脑，分散分布每层5台。
2号楼：三层，为产品研发部，供销部，20台电脑。
其中10台集中在三楼的研发部的设计室中，专设一个机房，其他10台分散分布每层5台。
3号楼：二层，为生产车间，每层一个车间，每个车间3台电脑，共6台。
从内网安全考虑，使用VLAN技术将各部门划分到不同的VLAN中；为了提高公司的业务能力和增强企业知名度，将公司的Web网站以及FTP、Mail 服务发布到互联网上；与分公司可采用分组交换（帧中继）网互联；并从ISP那里申请了一段公网IP，16个有效IPv4地址：218.26.174.112~218.26.174.127，掩码255.255.255.240。
其中218.26.174.112和218.26.174.127为网络地址和广播地址，不可用。
1.3 公司系统建设原则1.3.1 先进性随着计算机应用的不断普及和发展，计算机系统对网络性能的要求已经并将继续不断提高，高带宽、低延迟是对交换网络设备的基本要求。
网络交换设备应该提供从数据中心到楼层配线间直至桌面的高速网络连接，交换机必须具备无阻塞交换能力。
综合考虑先进性和成熟性，结合实际应用需求，市教育城域网可采用千兆以太网、快速以太网作为主干技术连接数据中心和各学校交换机，采用千兆以太网、快速以太网或以太网接口连接服务器和客户机。
1.3.2 标准性在当今流行的Internet / intranet 计算方式下，应用系统将以大量客户机同时访问少量服务器为特征，要求网络交换机必须具有有效的主动式拥塞管理功能，以避免通常出现在服务器网络接口处的拥塞现象，杜绝数据包的丢失。
以硬件交换为特征的多层交换技术已经在越来越多的局域网网络系统中取代传统路由器成为网络的主干技术，作为一种成熟的先进技术应在市教育城域网网络中得到应用。
1.3.3 兼容性不同厂商的网络设备应能彼此兼容，以保证企业网络的正常、高效地运行。
为保证网络系统的开放性，网络中的主干交换设备应该能够支持基于国际标准或工业界事实标准的ATM、FDDI、快速以太网、千兆以太网等各种链路接口技术，能够在必要的时候与外部开放系统顺利实现互联。
1.3.4 可升级和可扩展性为了将来能顺利实现技术升级，选用的设备应有支持千兆以太网、ATM OC－12等前沿技术的能力，以便技术成熟时配备。
由于计算机技术和应用范围的不断进步和发展，而网络技术又是其中进步最快的一个分支，计算机网络系统的建设不仅要考虑当前的网络连接需求，还必须考虑到计算机系统不断扩大而提出的网络系统扩展和升级的需求和网络通信技术本身的快速进步所提供的提升网络系统容量和性能的可能性。
为了使网络系统能够在尽可能的保护现有投资的前提下不断滚动发展以适应应用需求发展的需要，选用设备时应该尽可能预见到网络系统近期、中期和远期的扩展、升级的可能性并预留扩展、升级的能力。
1.3.5 安全性在局域网上的所有交换机应能灵活地、跨越全网地进行虚拟网划分和管理，将物理上分散而逻辑上紧密相关的各站点划入独立的虚拟网，实现无关系统的逻辑隔离是网络安全性的基本保障。
在此基础上，我们选用的网络产品应该具备包括MAC级、IP层、应用层等多个层次实现安全管理的能力，作为交换网络核心的多层主干交换机应该具备防火墙功能，防止发生在同一虚拟网内或虚拟网之间互联点上的非法侵犯。
1.3.6 可靠性为保证网络系统的不间断连续运行，应该选用经过实践检验证明成熟可靠的产品。
数据中心交换机应采用模块化分布式处理技术实现，避免采用一损俱损的中央交换模块方式。
各主要部件都应有冗余，所有部件应支持热插拔，主干端口应支持热备份，特别是作为整个计算机网络系统核心的多层交换单元更要具备冗余备份的容错能力。
1.3.7 易操作性有利于在网络中心完成企业网络的全局管理并配置相应的软件协助管理。
1.3.8 可管理性计算机网络系统作为市教育城域网智能系统的神经中枢，其运行状况应该得到全面的监控和管理。
OSI对网络管理提出了配置管理、性能管理、错误管理、安全管理、记帐管理等五大要求，以此为指导，该网络管理系统应选用基于工业标准的SNMP（简单网络管理协议）的开放式管理平台，配合专用的网络管理应用作为网管系统的设计框架。
网管系统应支持网络拓扑自动发现、设备的配置和监视、网络故障的监测和报告等功能，并提供简单易用的图形用户接口。
2 综合布线方案2.1 需求分析企业综合布线系统应满足以下几个需求：1.开放性结构化布线系统由于采用开放式体系结构，符合各种国际上主流的标准，对所有符合通信标准的计算机设备和网络交换设备厂商是开放的，也就是说，结构化布线系统的应用与所用设备的厂商无关。
而且对所有通信协议也是开放的。
2.灵活性物理上为星型拓扑结构。
因此所有设备的开通、增加或更改无需改变布线系统，只需变动相应的网络设备以及必要的跳线管理即可。
系统组网也可灵活多样，各部门既可以独立组网，又可以方便的互连，为合理的进行信息共享和信息交流创造了必要的条件。
3.可靠性结构化布线系统采用高品质材料和组合压接技术，构成一个高标准的信息通道。
所有器件经过UL、CAS、ISO认证。
经过专用仪器设备测试的每条信息通道可以保证其电气性能。
可以支持100Base-T及ATM的应用。
星型拓扑结构实现了点到点端接，任何一条线路故障不会影响其它线路的运行。
从而保证了系统的可靠运行。
采用相同的传输介质可互为备用，提高了系统的冗余。
4.先进性建筑物综合布线系统采用光纤与双绞线混合布线，并且符合国际通信标准，形成一套完整的、极为合理的结构化布线系统。
超五类或超五类屏蔽双绞线布线系统使数据的传输速率达到155Mbps、622Mbps、1000Mbps，对于特殊用户的需求，光纤可到桌面，干线子系统和建筑群子系统中光纤的应用，使传输距离达2公里以上。
为今后计算机网络和通信的发展奠定了基础。
同时物理星形的布线方式使交换式网络的应用成为可能。
2.2 综合布线系统的结构星型拓扑结构：星型拓扑结构由一个中心主节点向外辐射延伸到各从节点。
由于每一条链路从主节点到从节点的线路均与其他线路相对独立，所以布线系统设计是一种模块化设计。
主节点可与从节点直接相连，而从节点之间的通信只有经过主节点的交换才能完成。
智能大厦的计算机网络在主节点配置一台主交换机，在每个楼层配线间配置交换机或集线器，楼层配线间交换机或集线器与主交换机连接。
星型拓扑结构的优点：星型拓扑结构的所有信息通信都要经过中心节点，所以比较容易维护与管理。
利用楼层配线间的配线架的跳线，可以移动、增加或减少终端设备，操作容易、适应性强。
每一条链路的相对独立性，使某一线路故障不影响其他工作站的运行，并且有利于故障的排除。
星型拓扑结构的缺点：布线工作量大，线缆长度的增加使布线工程预算提高。
随着计算机网络交换技术的发展，综合布线系统应用星型拓扑结构。
3系统总体设计3.1 系统总体设计图图2-1 系统总体设计图3.2 系统结构设计描述Internet连接企业总部路由器，从路由器连接一条线路到PIX防火墙，PIX防火墙之后就是一个三层交换机。
在三层交换机上连接有企业的服务器群，以及之后的汇聚层交换机。
整个局域网络采用多层数据交换原则设计，这样的设计方案使得整个局域网的运维管理，以及网络故障排除变的更加简单，减少了网络管理员的工作负责性，并且使未来的升级变的更简单且迅速。
核心区块主要负责以下几个工作：1.提供交换区块间的连接。
2.提供到其他区块（比如广域网区块）的访问。
3.尽可能快的交换数据桢或数据包。
建议将主设备间设在主楼网络中心。
由于核心层设备处于整个网络中是最关键的地位，任何故障都可能造成整个系统的瘫痪，因此设备的选型十分重要。
从可靠性和安全性出发，结合价格因素的考虑。
汇聚层设计汇聚层主要负责以下几个工作1.实现安全以及路由策略。
2.实现核心层的流量重分布。
3.实现QOS服务质量控制。
处于在汇聚层需要实现诸多的策略控制，对于交换机的应用要求较高。
4 网络设计方案4.1 网络设计需求网络在日常办公环境中起着至关重要的作用，企业网的运作模式会带来大量动态的www应用数据传输，这就要求网络有足够的主干带宽和扩展能力。
