【CN209975405U】一种多角度自动翻转广告道闸【专利】

合集下载

一种可调节识别角度的闸机[实用新型专利]

专利名称：一种可调节识别角度的闸机专利类型：实用新型专利
发明人：叶剑,赵五岳,张波
申请号：CN201821704751.1
申请日：20181019
公开号：CN209493885U
公开日：
20191015
专利内容由知识产权出版社提供
摘要：本实用新型提供的一种可调节识别角度的闸机，包括识别装置、旋转轴、连接板、第一电机、连接盖、旋转座以及底座，识别装置固定安装在旋转轴一端，第一电机两端分别与连接板和旋转轴连接，连接板固定在连接盖上，连接盖底部固定在旋转座上，旋转座与底座可移动连接。

本实用新型提供的一种可调节识别角度的闸机，通过第一控制器控制第一电机转动，第一电机转动从而带动旋转轴转动，旋转轴转动带动识别装置转动，从而实现了对识别装置的角度调节，从而改变了闸机的识别角度，使闸机的识别范围不再受到限制。

申请人：杭州宇泛智能科技有限公司
地址：310000 浙江省杭州市余杭区仓前街道绿汀路1号1号楼658室
国籍：CN
代理机构：广州市越秀区哲力专利商标事务所(普通合伙)
更多信息请下载全文后查看。

广告道闸的断电叶片自动翻转机构[实用新型专利]

专利名称：广告道闸的断电叶片自动翻转机构专利类型：实用新型专利
发明人：朱剑锋
申请号：CN201420112214.3
申请日：20140313
公开号：CN203768835U
公开日：
20140813
专利内容由知识产权出版社提供
摘要：一种广告道闸的断电叶片自动翻转机构，包括传动机构、连杆、传动件、转动杆、叶片和控制器，所述连杆分别与传动机构和传动件相连，所述转动杆与传动件相连，所述叶片固定在转动杆上，所述控制器与传动机构相连。

传动件的顶部设有限位开关，所述限位开关与控制器相连，所述控制器另外连接有蓄电池。

当断电之后，由蓄电池对传动机构进行供电，传动机构带动叶片向90度反转，限位开关检测到叶片反转到90度的位置之后，输出信号给控制器，控制器输出指令给蓄电池停止供电，叶片可以固定在90度的位置。

申请人：朱剑锋
地址：广东省深圳市南山区海岸明珠园F栋4B
国籍：CN
更多信息请下载全文后查看。

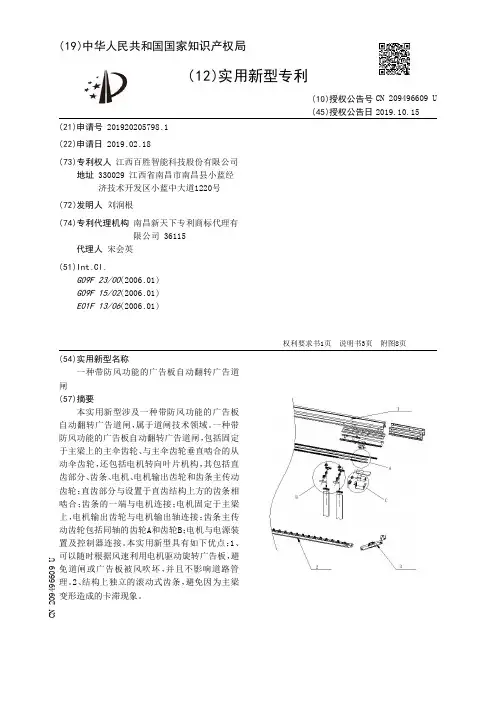

【CN209496609U】一种带防风功能的广告板自动翻转广告道闸【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205798.1(22)申请日 2019.02.18(73)专利权人江西百胜智能科技股份有限公司地址 330029 江西省南昌市南昌县小蓝经济技术开发区小蓝中大道1220号(72)发明人刘润根　(74)专利代理机构南昌新天下专利商标代理有限公司 36115代理人宋会英(51)Int.Cl.G09F 23/00(2006.01)G09F 15/02(2006.01)E01F 13/06(2006.01)(54)实用新型名称一种带防风功能的广告板自动翻转广告道闸(57)摘要本实用新型涉及一种带防风功能的广告板自动翻转广告道闸，属于道闸技术领域。

一种带防风功能的广告板自动翻转广告道闸，包括固定于主梁上的主伞齿轮、与主伞齿轮垂直啮合的从动伞齿轮，还包括电机转向叶片机构，其包括直齿部分、齿条、电机、电机输出齿轮和齿条主传动齿轮；直齿部分与设置于直齿结构上方的齿条相啮合；齿条的一端与电机连接；电机固定于主梁上，电机输出齿轮与电机输出轴连接；齿条主传动齿轮包括同轴的齿轮A和齿轮B；电机与电源装置及控制器连接。

本实用新型具有如下优点：1、可以随时根据风速利用电机驱动旋转广告板，避免道闸或广告板被风吹坏，并且不影响道路管理。

2、结构上独立的滚动式齿条，避免因为主梁变形造成的卡滞现象。

权利要求书1页说明书3页附图8页CN 209496609 U 2019.10.15C N 209496609U权　利　要　求　书1/1页CN 209496609 U1.一种带防风功能的广告板自动翻转广告道闸，包括广告杆，其中广告杆上有固定于主梁上的主伞齿轮、与主伞齿轮垂直啮合的从动伞齿轮，其特征在于：还包括电机转向叶片机构，其包括直齿部分、齿条、电机、电机输出齿轮和齿条主传动齿轮；直齿部分与主伞齿轮的伞齿部分同轴，并与之形成组合齿轮，直齿部分与设置于直齿结构上方的齿条相啮合；齿条的一端与电机连接；电机固定于主梁上，电机输出齿轮与电机输出轴连接，并在电机的作用下转动；齿条主传动齿轮包括同轴的齿轮A和齿轮B，齿轮A与电机输出齿轮啮合，齿轮B与齿条啮合；电机与电源装置及控制器连接，控制器用于接收遥控器或风力感应器的信号来控制电机的开启。

道闸[实用新型专利]

(10)授权公告号(45)授权公告日 (21)申请号 201520428396.X(22)申请日 2015.06.23E01F 13/06(2006.01)G09F 9/33(2006.01)G09F 13/04(2006.01)G09F 23/00(2006.01)(73)专利权人上海艺誉电子科技有限公司地址200431 上海市宝山区长江西路1180号416-53(72)发明人江秋秋(54)实用新型名称道闸(57)摘要本实用新型公开了一种道闸，其包括主机等，上杆的一端、下杆的一端都与主机连接，上杆的另一端、下杆的另一端都与侧架连接，广告板通过第一转轴与上杆之间转动连接，广告板通过第二转轴与下杆之间转动连接，LED 显示屏、灯箱都安装在主机的外侧，LED 显示屏位于灯箱的上方；所述下杆的下方一侧设有一个红外发射器，下杆的下方另一侧设有一个红外接收器，红外发射器的中心和红外接收器的中心位于同一直线上；所述侧架的底端设有两个缓冲垫脚。

本实用新型提高广告效果，方便宣传，另外可以增加广告方的收入，提高安全性，可以增加缓冲性能，防止急速下降损坏上杆和下杆。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页说明书2页附图1页CN 204738254 U 2015.11.04C N 204738254U1.一种道闸，其特征在于，其包括主机、上杆、下杆、侧架、广告板、LED显示屏、灯箱、第一转轴、第二转轴，上杆的一端、下杆的一端都与主机连接，上杆的另一端、下杆的另一端都与侧架连接，广告板通过第一转轴与上杆之间转动连接，广告板通过第二转轴与下杆之间转动连接，LED显示屏、灯箱都安装在主机的外侧，LED显示屏位于灯箱的上方；所述下杆的下方一侧设有一个红外发射器，下杆的下方另一侧设有一个红外接收器，红外发射器的中心和红外接收器的中心位于同一直线上；所述侧架的底端设有两个缓冲垫脚。

一种广告道闸[实用新型专利]

专利名称：一种广告道闸
专利类型：实用新型专利
发明人：王永虹,冯闵,原健菲,赖剑明申请号：CN202020689172.5
申请日：20200429
公开号：CN212316755U
公开日：
20210108
专利内容由知识产权出版社提供
摘要：本申请公开了一种广告道闸，包括：闸机本体、通信模块和控制模块；其中，所述闸机本体上设有若干个显示页片，若干个显示页片能够形成多个显示区，每个所述显示页片包括支架和透明显示屏；所述通信模块用于接收广告显示指令；所述控制模块分别与所有所述显示页片、所述通信模块相连，用于根据所述通信模块的广告显示指令控制显示区显示对应的广告。

由上可知，本申请利用透明显示屏和支架组成的页片代替传统道闸里的铝合金页片，由此在切换广告时无需更换铝合金页片的广告纸，节省了广告成本和人力资源，另外，本申请的广告道闸可以形成多个显示区，以便通过各个显示区可以对应显示不同的广告，达到更好的视觉效果，增强了广告的吸引性。

申请人：上海庆科信息技术有限公司
地址：200333 上海市普陀区中江路879弄1号楼241室
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：王晓坤
更多信息请下载全文后查看。

一种可多面翻转的广告道闸翻板[实用新型专利]

专利名称：一种可多面翻转的广告道闸翻板专利类型：实用新型专利
发明人：肖勇善
申请号：CN201720398603.0
申请日：20170414
公开号：CN207115921U
公开日：
20180316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可多面翻转的广告道闸翻板，包括呈板状结构的翻板主体，翻板主体两侧的翻板侧面为与翻板主体横向中轴线构成垂直结构的正平面，在两侧的翻板侧面均设置有朝外侧凸出的限位挡光边，在翻板翻转至关闭状态后相邻两翻板的限位挡光边相互贴靠形成关闭结构。

本实用新型通过将翻板的两边侧面设置成正面结构，而非传统的斜面，如此可以使翻板正反多面旋转，且不会发生干涉顶死现象；同时在侧面处设置有朝外凸出的限位挡光边，翻板关闭后限位挡光边可以将翻板之间的间隙封闭，防止漏光，从而达到既可以正反多面翻转，又可以防止漏光的效果。

申请人：广东安快智能科技有限公司
地址：523749 广东省东莞市塘厦镇塘天南路91号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：陈正兴
更多信息请下载全文后查看。

一种新型道闸系统

专利名称：一种新型道闸系统专利类型：实用新型专利
发明人：范宝海,王东东,张政申请号：CN202120679010.8申请日：20210402
公开号：CN215629595U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型道闸系统，包括道闸，所述道闸的右侧固定连接有第一传动杆，所述第一传动杆的右侧活动连接有栏杆，所述第一传动杆的右侧固定连接有T块。

本实用新型通过设置道闸、第一传动杆、栏杆、T块、T槽、卡紧机构、卡块、第二传动杆、传动板、弹簧、传动机构、第三传动杆、传动块、传动槽、卡槽、活动槽、滑块、滑槽、限位杆和限位槽的配合使用，具备方便安装和寿命长的优点，解决了现有道闸的栏杆都是用螺杆螺钉进行安装的，在长时间受到外界的影响，螺杆螺钉很容老化，所以对栏杆的固定不牢固，栏杆会发生抖动的现象，严重的可能会掉落，且不便于安装和拆卸，则降低了实用性的问题。

申请人：山东鲁众智能科技有限公司
地址：250000 山东省济南市历下区花园庄东路16号数码港2号楼1-101
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920439385.X
(22)申请日 2019.04.02
(73)专利权人深圳市裕安达智能科技有限公司
地址 518000 广东省深圳市龙华新区大浪
街道宝柯工业园11栋二楼东
(72)发明人高玉昆　
(51)Int.Cl.
E01F 13/04(2006.01)
G09F 11/10(2006.01)
G09F 23/00(2006.01)
(54)实用新型名称一种多角度自动翻转广告道闸(57)摘要本实用新型涉及道闸技术领域，且公开了一种多角度自动翻转广告道闸，包括驱动主机，所述驱动主机的背面转动连接有闸门杆，在闸门杆的外侧活动连接有广告架，所述闸门杆内部的左侧固定安装有电动马达，电动马达输出轴的右端固定安装有驱动轴，所述驱动轴的右端通过轴承与闸门杆活动连接。

因为广告架三棱柱状，所以当闸门杆在起始零度时，广告架其中的一面广告面对着车辆，当闸门杆旋转至三十度时，广告架翻转一次，其另外的一面广告展示出来，当闸门杆旋转至六十度时，广告架再次翻转，其另外的一面广告再次展示出来，从而实现了驾驶人员在闸门杆升起的过程中，观看到三种不同类型的广告，
了解广告的内容。

权利要求书1页说明书3页附图5页CN 209975405 U 2020.01.21
C N 209975405
U
权　利　要　求　书1/1页CN 209975405 U
1.一种多角度自动翻转广告道闸，包括驱动主机（1），其特征在于：所述驱动主机（1）的背面转动连接有闸门杆（2），在闸门杆（2）的外侧活动连接有广告架（3）；
所述闸门杆（2）内部的左侧固定安装有电动马达（21），电动马达（21）输出轴的右端固定安装有驱动轴（22），所述驱动轴（22）的右端通过轴承与闸门杆（2）活动连接，所述驱动轴（22）的外侧固定安装有三个主动齿轮（23），所述闸门杆（2）的外表面开设有三组安装缺口（24），每组安装缺口（24）的内壁上固定安装有安装轴（25），在安装轴（25）的外侧转动连接有与主动齿轮（23）相啮合的传动齿轮（26），在传动齿轮（26）的外侧啮合有内齿环（27），在内齿环（27）的外侧固定安装有三个连接杆（28），相邻的两个连接杆（28）之间固定安装有固定杆（282），在连接杆（28）的端部固定安装有滑块（281），所述广告架（3）的内壁上开设有与滑块（281）相对应的滑槽（31）。

2.根据权利要求1所述的一种多角度自动翻转广告道闸，其特征在于：所述广告架（3）的横截面呈三角形状，其两端呈开口状，且每个面上活动安装有广告幕布（32），所述滑槽（31）开设在广告架（3）内壁的三个拐角处。

3.根据权利要求1所述的一种多角度自动翻转广告道闸，其特征在于：所述广告架（3）通过滑块（281）和滑槽（31）与连接杆（28）滑动连接。

4.根据权利要求1所述的一种多角度自动翻转广告道闸，其特征在于：所述主动齿轮（23）的两侧固定安装有与闸门杆（2）内壁相连接的限位板（29），在限位板（29）的轴心处固定安装有与驱动轴（22）转动连接的连接轴承（291）。

5.根据权利要求1所述的一种多角度自动翻转广告道闸，其特征在于：所述传动齿轮（26）的直径大于闸门杆（2）内壁的厚度，所述主动齿轮（23）的直径是传动齿轮（26）直径四倍。

6.根据权利要求1所述的一种多角度自动翻转广告道闸，其特征在于：所述内齿环（27）的直径大于闸门杆（2）的外径，且内齿环（27）横截面呈凹字形状。

7.根据权利要求1所述的一种多角度自动翻转广告道闸，其特征在于：三个所述主动齿轮（23）分别位于广告架（3）的中部和两侧。

2。
